介紹

電阻器可能是電路中最常見的構建塊。電阻器有多種形狀和尺寸，該工具用于解碼彩色帶軸向引線電阻器的信息。

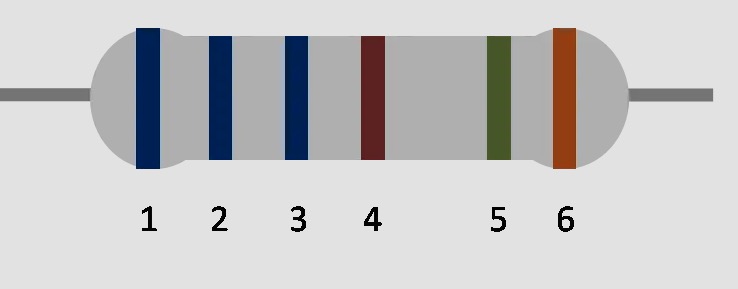

6 波段說明

波段的數量很重要，因為解碼會根據色帶的數量而變化。共有三種常見類型：4 波段、5 波段和 6 波段電阻器。對于 6 波段電阻器：

帶 1  - 第一個有效數字。
頻段 2  - 第二個有效數字
頻段 3  - 第三個有效數字
頻段 4  - 乘數
頻段 5  - 容差
頻段 6  - 溫度系數 (Tempco)

電阻值

前 4 個波段構成電阻標稱值。前 3 個波段構成有效數字，其中：

黑色 - 0
棕色 - 1
紅色 - 2
橙色 - 3
黃色 - 4
綠色 - 5
藍色 - 6
紫色 - 7
灰色 - 8
白色 - 9

乘數帶的顏色編碼如下：

黑色 - x1
棕色 - x10
紅色 - x100
橙色 - x1K
黃色 - x10K
綠色 - x100K
藍色 - x1M
紫色 - x10M
灰色 - x100M
白色 - x1G
金色 - 0.1
銀色 - 0.01

電阻值的一個例子是：

波段 1 = 橙色 = 3，
波段 2 = 黃色 = 4，
波段 3 = 綠色 = 5，
波段 4 = 藍色 = 1M

值 = 345*1M = 345 兆歐

耐受性

第五個波段是容差，代表人們可能期望的標稱值的最壞情況變化。公差的顏色代碼如下：

棕色 - 1%
紅色 - 2%
橙色 - 3%
黃色 - 4%
綠色 - 0.5%
藍色 - 0.25%
紫色 - 0.1%
灰色 - 0.05%
金色 - 5%
銀色 - 10%

計算電阻值范圍的示例是：

如果標稱值為 345 歐姆且電阻的第 5 段為金 (5%)，則值范圍為標稱 +/- 5% = 327.75 到 362.25

電阻溫度系數

電阻值會隨溫度變化。第 6 個波段代表溫度系數或 tempco，代表電阻值隨溫度變化的量。它以 ppm/攝氏度為單位。帶顏色表示以下內容：

棕色 - 100 ppm/ºC
紅色 - 50 ppm/ºC
橙色 - 15 ppm/ºC
黃色 - 25 ppm/ºC
藍色 - 10 ppm/ºC
紫色 - 5 ppm/ºC

例如，如果電阻器的標稱值為 1K 歐姆，溫度系數為 100 ppm/ºC，我們想知道電阻器在 25ºC 時會發生多大的變化。

100*25/1e6*1K= 2.5 ohm 變化超過 25ºC。
