國內首發 - 納芯微推出集成LIN和MOS功率級的單芯片車用小電機驅動SoC——NSUC1610

2023年2月17日——納芯微（NOVOSENSE）推出集成LIN總線物理層和小功率MOS管陣列的單芯片車用小電機驅動系統級芯片（SoC）—— NSUC1610。作為單芯片解決方案，NSUC1610支持12V汽車電池供電，適合于直接控制小型有刷直流電機（BDC）、無刷直流電機（BLDC）和步進電機的應用，有助于客戶減小PCB尺寸，簡化生產設計，實現更高效、更緊湊以及高性價比的電機控制應用設計。

納芯微推出集成LIN總線物理層和小功率MOS管陣列的單芯片車用小電機驅動系統級芯片（SoC）——NSUC1610

這款高集成度產品可以用來設計車用小尺寸、小功率、高效率電機智能執行器應用，例如熱管理系統中的電子水閥，空調電子出風口，主動進氣柵格系統執行器(AGS/AGM) ，座椅通風無刷直流電機（BLDC）驅動，隨燈轉向大燈（AFS），旋轉/升降大屏控制，自動充電口和自動門把手等。

產品優勢：

• Cortex M3處理器，編譯環境采用Keil標準編譯和開發工具，編程器資源通用，開發調試簡單
• 汽車電池12V直接供電，芯片供電可以承受40V短時過壓
• 集成功率級MOSFET（4個半橋），驅動電流可達1A（500mOhm的Rdson），集成對應的門級驅動和上管驅動所需要的電荷泵電源
• 內部集成可配置的DAC，用來配置比較器閾值，用于過流保護和步進電機的微步控制
• 支持4線制的LIN總線，LIN接口滿足±40V過反壓耐壓要求。另外，有可以支持高壓（12V）的GPIO，便于客戶使用高壓PWMIO直接來做電機控制
• 雙路溫度傳感器：一個位于功率側做過溫熱關斷，一個位于低壓側做芯片溫度檢測
• 晶圓結溫高達175°C，滿足車規Grade 0應用目標

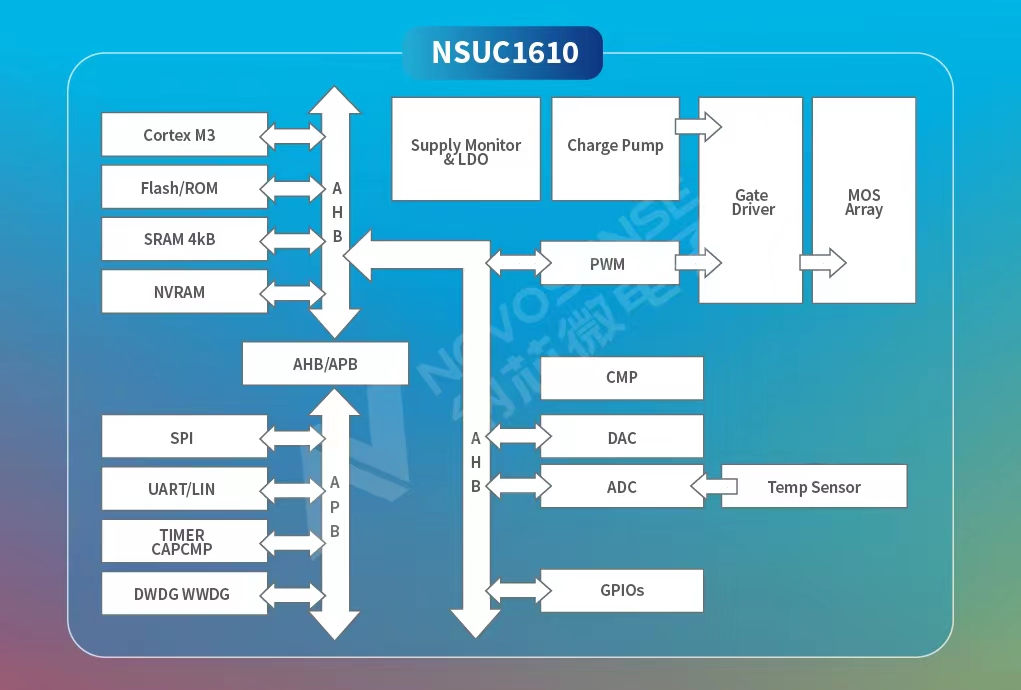

功能框圖：

免費送樣：

NSUC1610產品可提供樣品，如需申請樣片可郵件至sales@novosns.com，更多信息敬請訪問www.novosns.com。

關于納芯微

納芯微電子（簡稱納芯微，科創板股票代碼688052）是高性能高可靠性模擬及混合信號芯片設計公司。自2013年成立以來，公司聚焦信號感知、系統互聯、功率驅動三大方向，提供傳感器、信號鏈、隔離、接口、功率驅動、電源管理等豐富的半導體產品及解決方案，并被廣泛應用于汽車、工業控制、信息通訊及消費電子領域。

納芯微以『“感知”“驅動”未來，共建綠色、智能、互聯互通的“芯”世界』為使命，致力于為數字世界和現實世界的連接提供芯片級解決方案。

如需了解更多納芯微產品信息以及最新資訊，歡迎登陸官網：www.novosns.com。
