核芯互聯發布15MHz、0.3pA超低漏電、RRIO、CMOS運算放大器

1. 概述

.

CLA9061（單通道）、CLA9062（雙通道）和CLA9064（四通道）是15MHz、CMOS輸入的低漏電單路、雙路和四路低壓（1.8V 至 5.5V）運算放大器，具有軌至軌輸入和輸出擺幅能力，壓擺率為10V/μs，常溫下輸入漏電僅為0.3pA，且在-40℃~85℃全工業溫度范圍內<1pA，在-40℃~125℃下＜1.5pA，峰峰值噪聲僅為2.5μVpp。這些器件適用于需要低工作電壓、小型封裝尺寸、低噪聲和高容性負載驅動能力、低輸入漏電需求的應用。

CLA906X可以支持SOT23、SC70、SX2SON、SOIC、QFN等多種類型的封裝，滿足各種應用需求。

2. 特性

軌至軌輸入和輸出

低輸入偏移電壓：±0.1mV（A），±1mV（B）

單位增益帶寬：15MHz

壓擺率：10V/μs

THD：-120dB

CMRR：120dB

低寬帶噪聲：16nV/

低輸入偏置電流：0.3pA（L），10pA

低靜態電流：925 µA

單位增益穩定

內部射頻干擾 (RFI) 和電磁干擾 (EMI) 濾波器

可在電源電壓低至 1.8V 的電壓下運行

由于采用了電阻式開環輸出阻抗，因此在更高的容性負載下可更輕松地實現穩定

關斷版本：CLA906xS

擴展溫度范圍：–40°C 至 +125°C

Open-Loop Gain and Phase vs Frequency（C_L=10pF）

Input Voltage Noise Spectral Density vs Frequency

Quiescent Current vs Supply Voltage

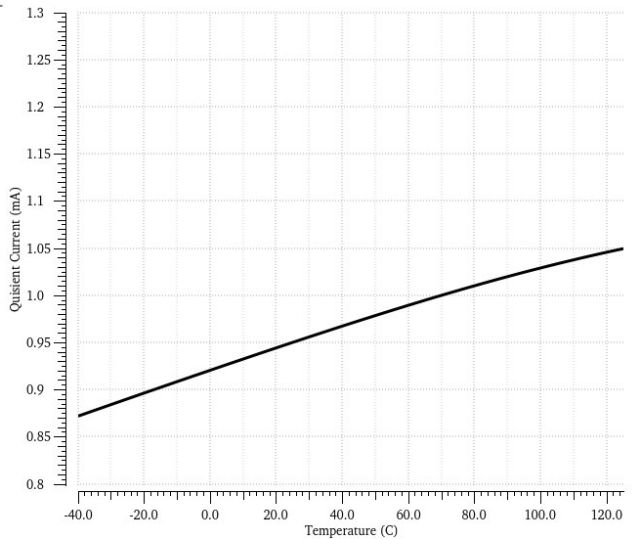

Quiescent Current vs Temperature

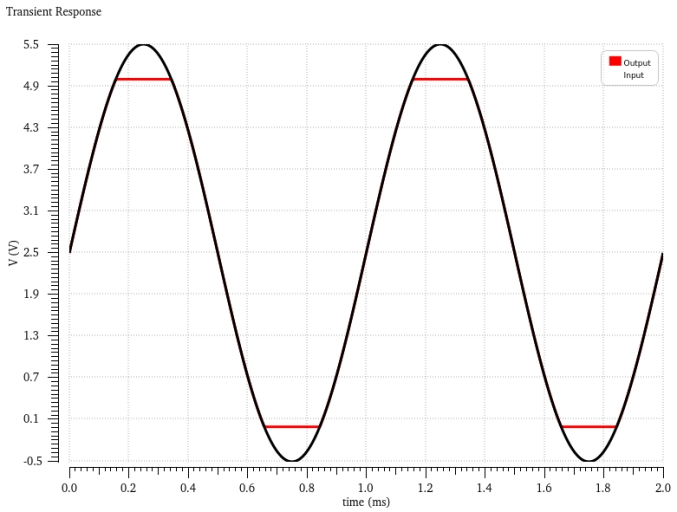

No Phase Reversal

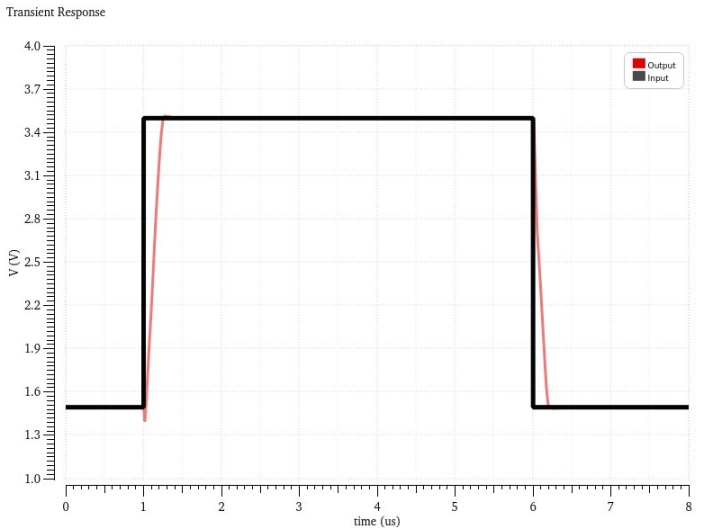

Large-Signal Step Response

Large Signal Settling Time (Positive)

Large Signal Settling Time (Negative)

3. 典型應用

電動自行車

煙霧探測器

空調

電機控制

冰箱

可穿戴設備

筆記本電腦

洗衣機

傳感器信號調節

電源模塊

條形碼掃描器

有源濾波器

低側電流檢測

傳感器

CLA906系列已經可以送樣，請聯系對口銷售
