核芯互聯發布高性能任意頻率任意輸出格式通用時鐘發生器CLG5908

概述

CLG5908是一顆高性能的任意頻率任意輸出格式通用時鐘發生器，可以支持1~750M任意頻點輸出，頻率精度 < 0.001 PPM，并且jitter性能優越，通常模式下RMS jitter<200fs，同時支持Down-Spread和Center-Spread SSC，可以支持PCIe Gen 1.0/2.0/3.0/4.0/5.0/6.0。可以廣泛應用在網絡通信、服務器、數據中心、視頻接口、工業、汽車等各個領域。CLG5908硬件上可以完全兼容5P49V5908和5P49V6968，并且提供更為優異的性能，功能上可以兼容Si5332。

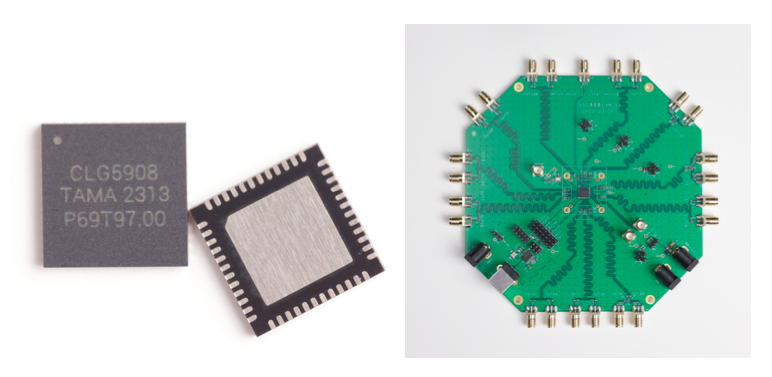

CLG5908已經可以提供樣品和開發板，歡迎聯系對口銷售。

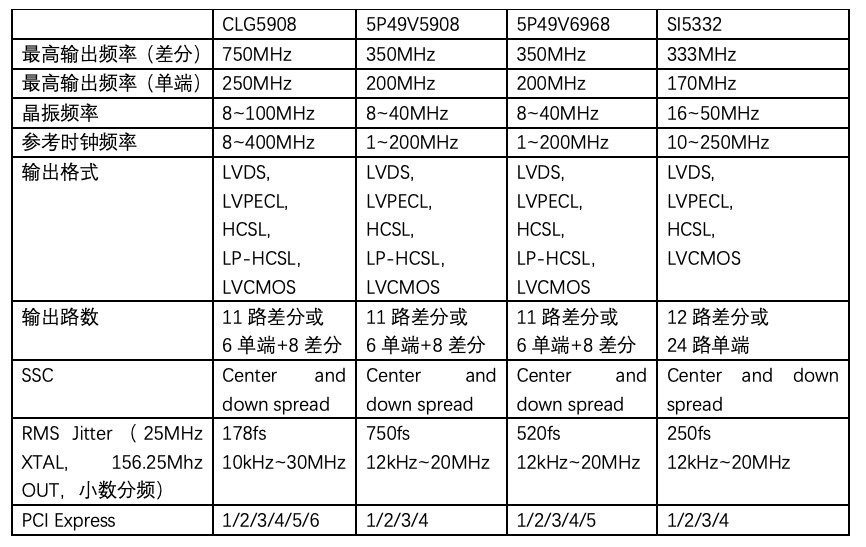

與同類產品對

特點

CLG5908有以下特點：

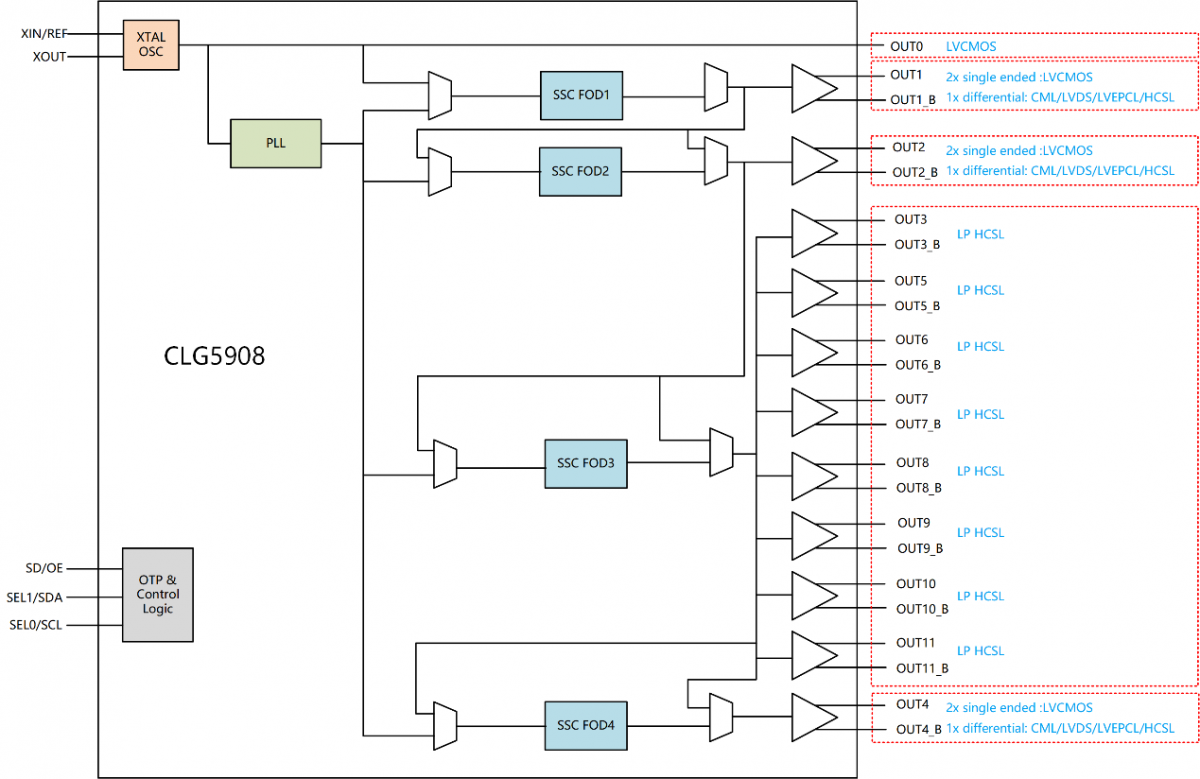

1. 片上集成1個Fractional-N PLL和4個FOD (Fractional Output Divider)；
2. PLL集成XTAL OSC（支持8~100MHz晶振，片上集成XTAL Load Cap, 同時支持8~400MHz外灌時鐘），PLL集成5~6GHz LC-VCO以及8-bit DTC；
3. 四通道FOD都單獨可配；每個FOD支持3種模式：整數分頻模式、小數分頻模式和SSC模式。其中SSC同時支持Down-Spread（ 0~-5%）和Center-Spread（2.5%~2.5%）, 調制頻率20~66.7kHz任意可配。 SSC可與整數分頻和小數分頻模式配合使用。
4. 4個通道輸出對應4個FOD，其中通道3輸出為8路LP_HCSL，另外3個通道的輸出可以選擇為LVDS/LVEPCL/HCSL/CML/LVCMOS中的任意一種：這其中差分輸出最高頻率可達750MHz，單端輸出可達250MHz；此外還有通道0，可以輸出單端時鐘（LVCMOS)，頻率為參考時鐘頻率；
5. 可以產生1~750MHz任意頻點輸出，頻率精度 < 0.001 PPM,并且jitter性能優越：PLL小數模式+FOD小數模式， RMS jitter<300fs；通常模式下，RMS jitter<200fs；小數模式下fractional spur<-60dBm；
6. PLL和Core電路均工作在1.8V電壓；
7. IO 電路的工作電壓1.8/2.5/3.3V可配；
8. 片上集成4塊OTP，配置完成之后可以選擇從任意一個OTP啟動芯片；也可以選擇從I2C啟動。OTP可以支持出廠燒寫。
9. 支持0xD0或0xD4雙I2C地址；
10. 工作在-40℃~85℃工業溫度范圍；
11. 6mm x 6mm QFN-48 封裝。

典型應用

• 交換機、路由器
• 服務器和數據中心
• PCIe 1.0/2.0/3.0/4.0/5.0/6.0設備
• 小基站
• 音視頻時鐘
• 多用打印設備
• 處理器和FPGA時鐘
• MSAN/DSLAM/PON
• 1 GbE and 10 GbE

典型性能：

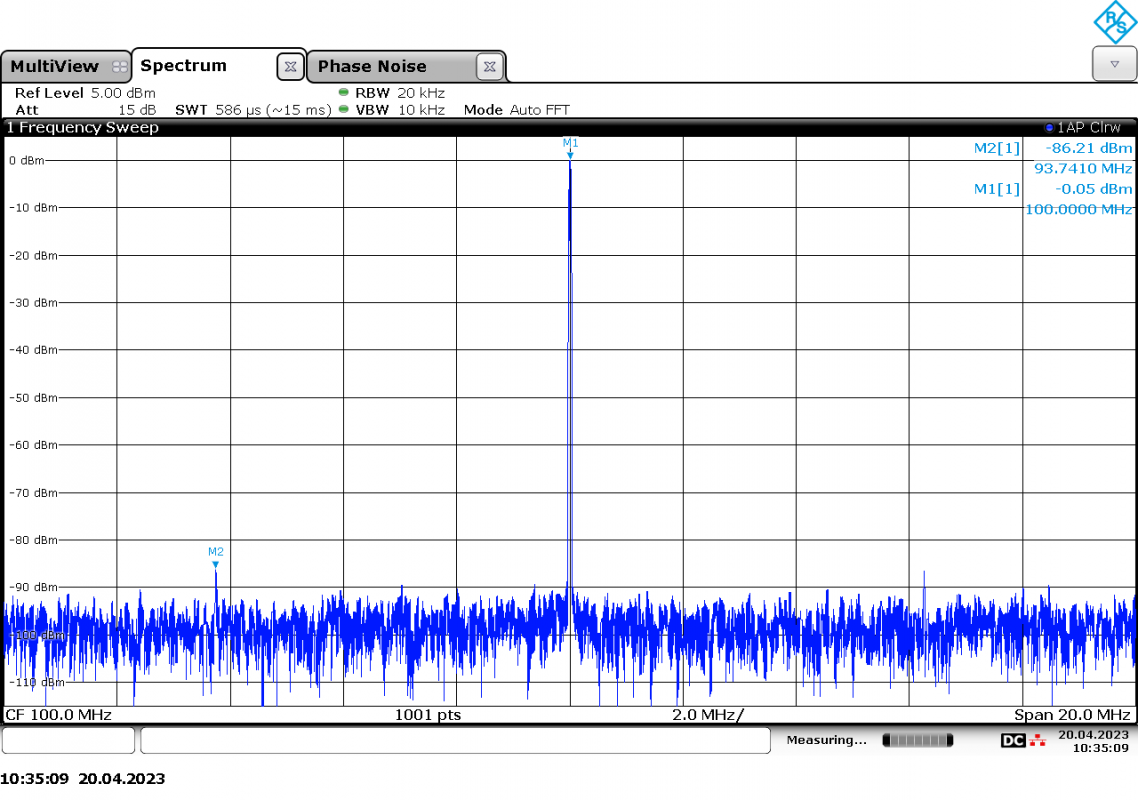

相位噪聲和頻譜

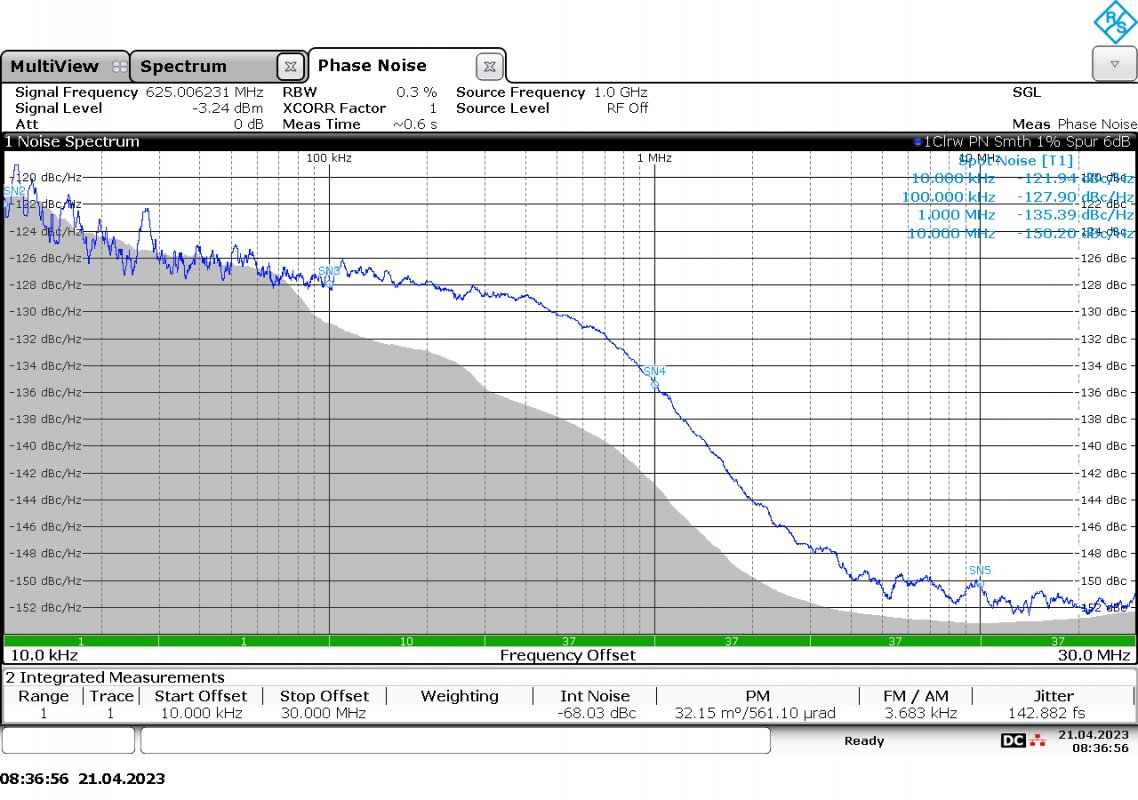

40MHz XTAL, measured with OUT2=625MHz

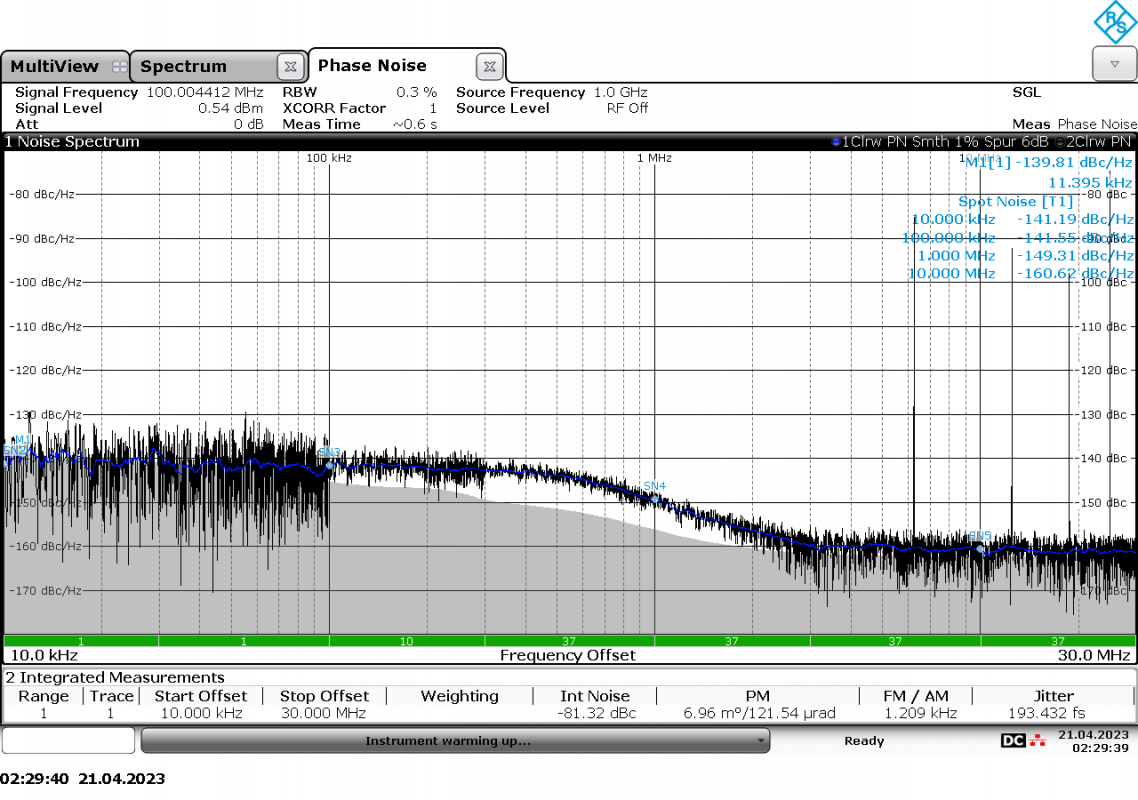

25MHz XTAL, measured with OUT2=100MHz

25MHz XTAL, measured with OUT2=156.25MHz

25MHz XTAL, measured with OUT2=312.5MHz

25MHz XTAL, measured with OUT2=625MHz

25MHz XTAL, measured with OUT2=25MHz

SSC調制

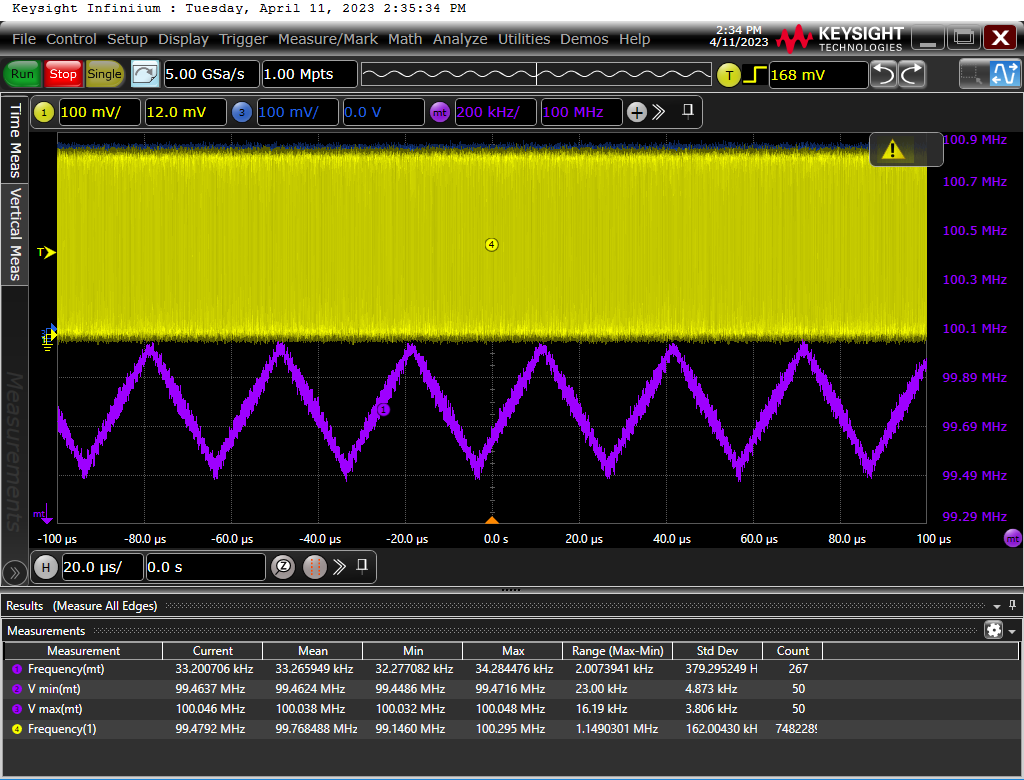

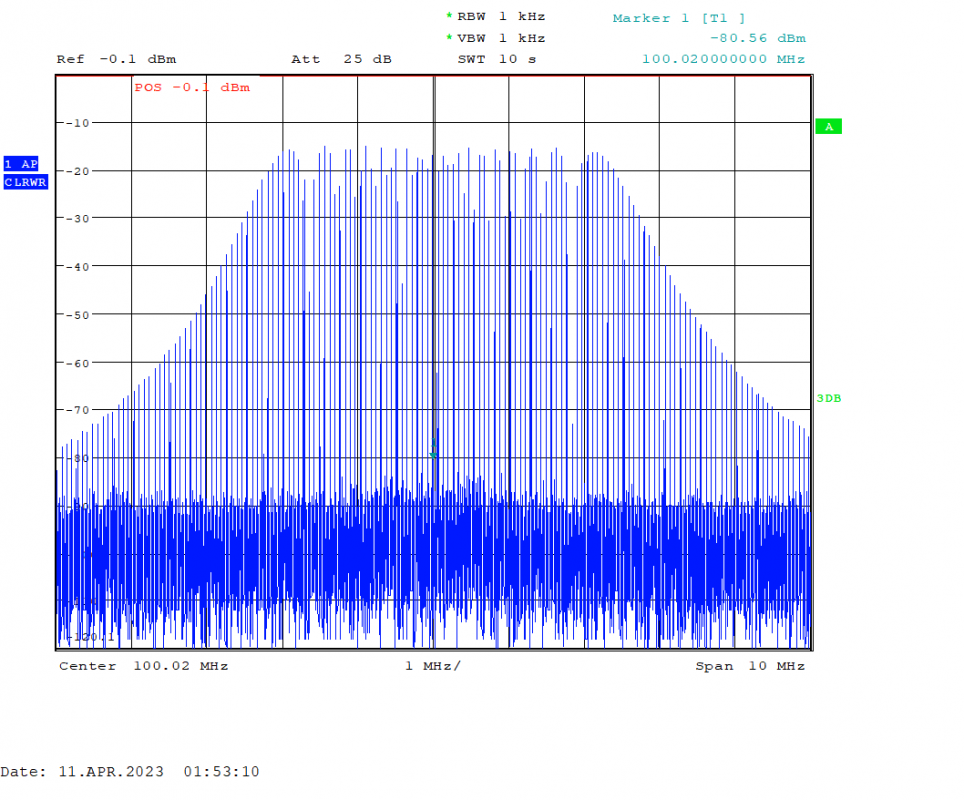

33KHZ調制-0.5%調制深度

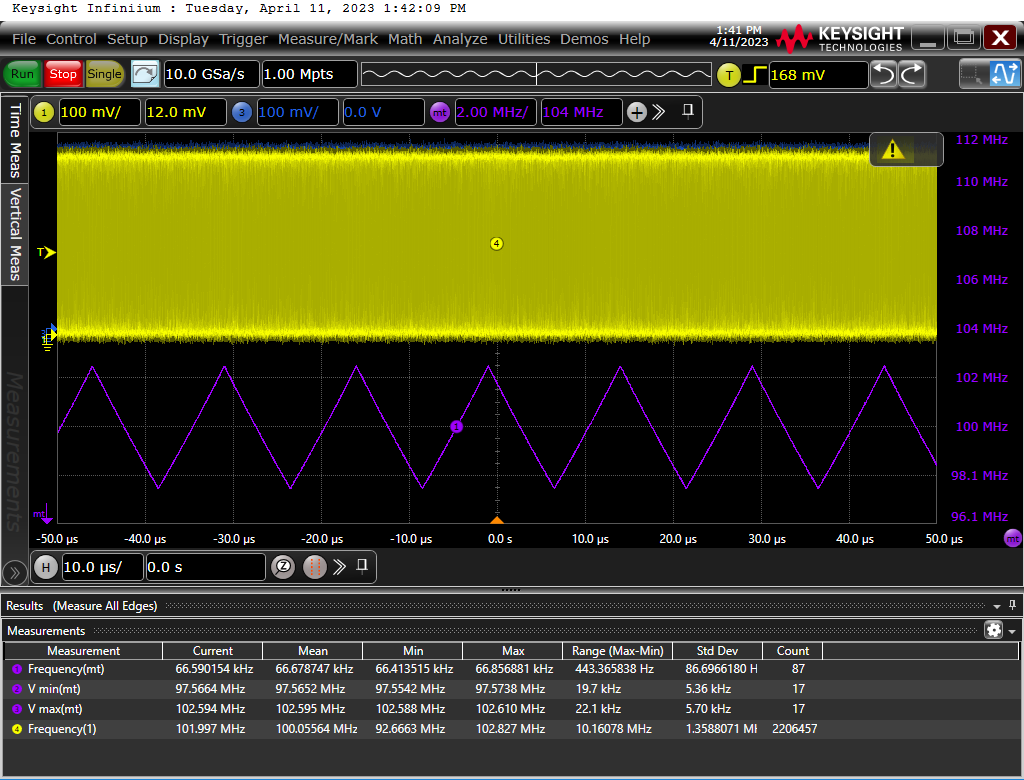

66KHZ調制±2.5%調制深度

輸出波形

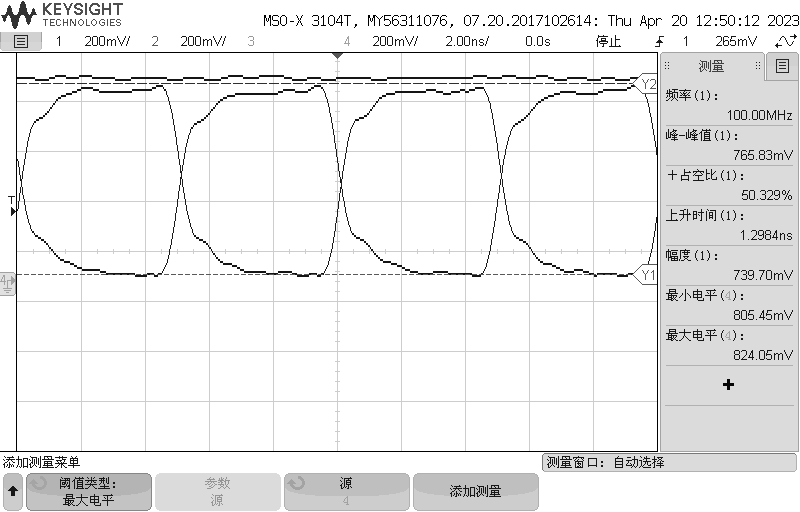

25MHz XTAL, measured with OUT2=100MHz, LP-HCSL

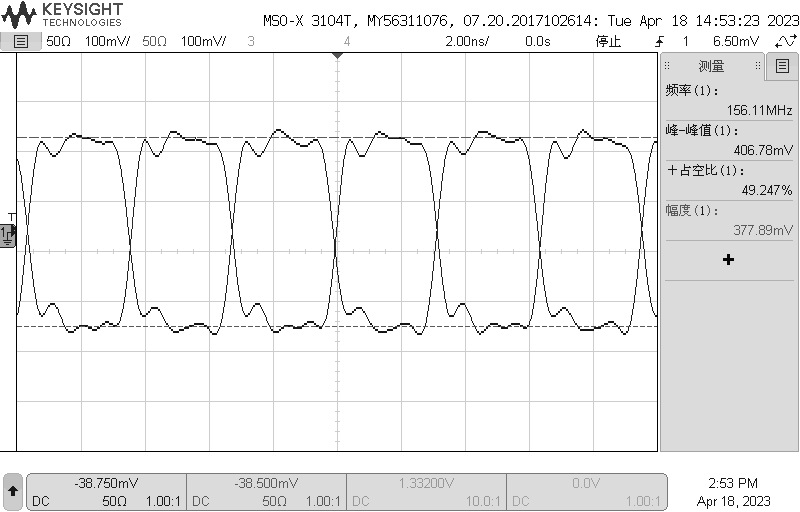

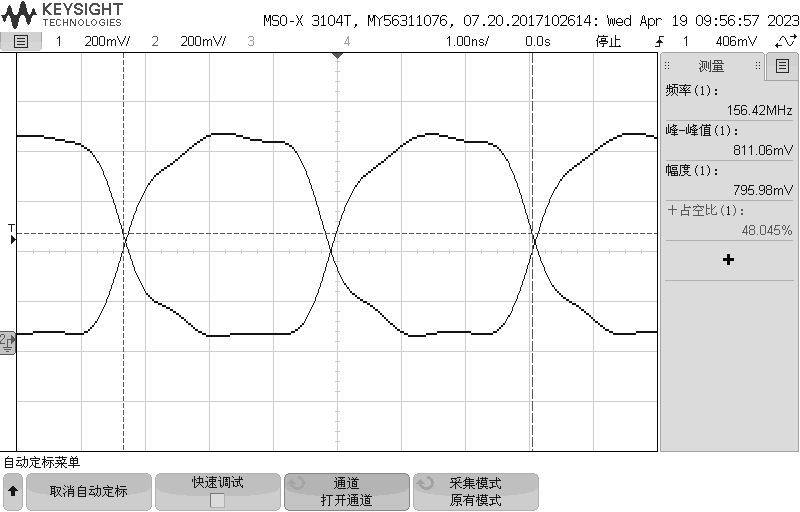

25MHz XTAL, measured with OUT2=156.25MHz, traditional HCSL

25MHz XTAL, measured with OUT2=156.25MHz, LVDS

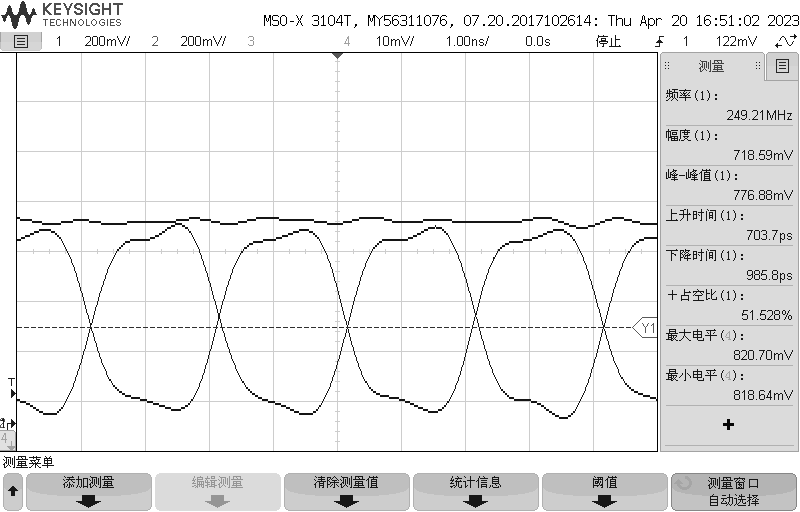

25MHz XTAL, measured with OUT2=250MHz, LP-HCSL

25MHz XTAL, measured with OUT2=650MHz, LVDS
