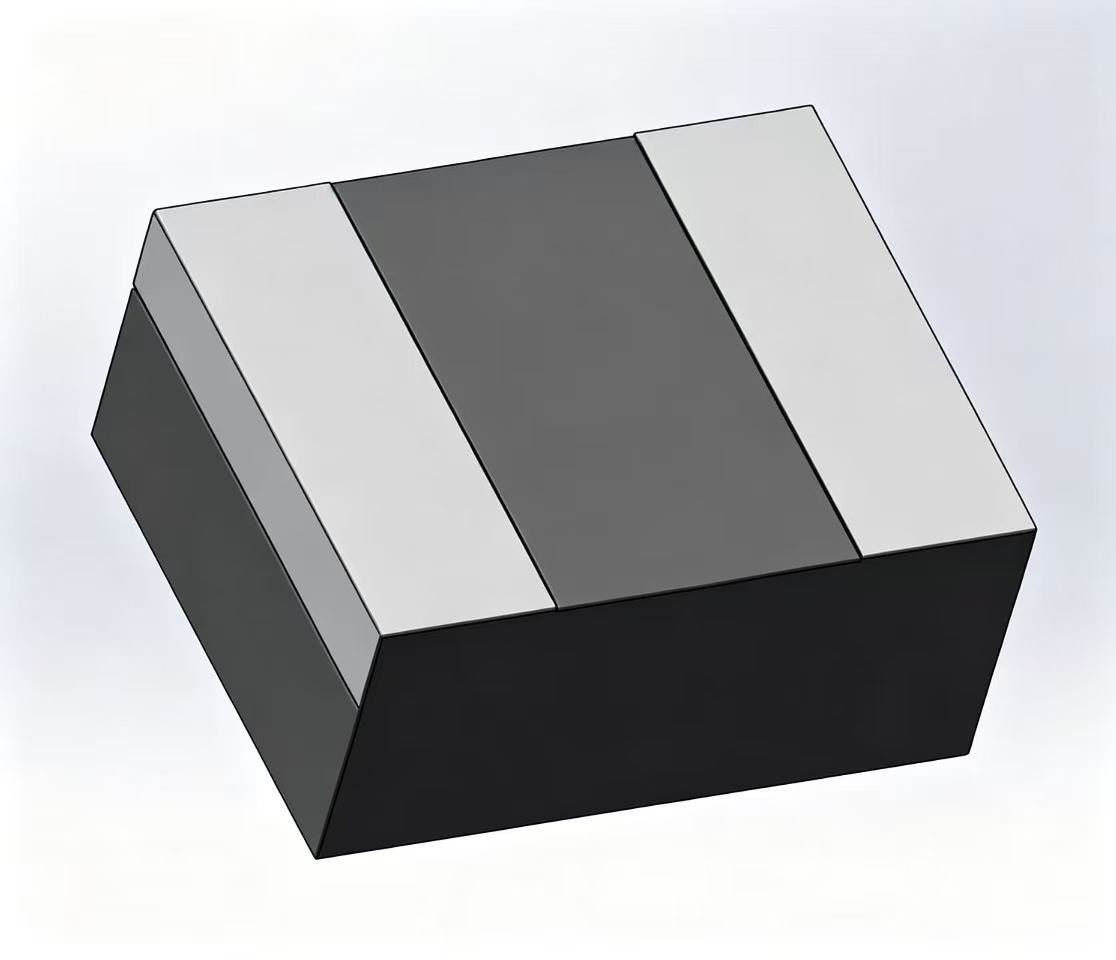

順絡電子重磅新品：MWTP?系列高性能一體成型電感正式發布?
時間：2026-07-03
作者：順絡電子
分享
掃碼分享到好友
圖片來源于順絡內部
概要
順絡電子高端功率器件研發制造平臺，正式推出MWTP 系列高性能一體成型電感。該系列在熱壓工藝平臺基礎上，采用T-U core結構設計、扁線繞組與自研高絕緣合金磁粉，具備超大電流、超低 DCR、低損耗、高功率密度、高可靠性、全磁屏蔽等核心優勢，覆蓋 AI 服務器、新能源汽車、通信設備、工業能源、高端消費電子、機器人等主流場景，是面向下一代高功率供電系統的解決方案，全面助力高端電子元器件國產化替代。
背景
當前，AI 算力爆發、新能源汽車高壓化、工業自動化升級、高端消費電子輕薄化，推動一體成型電感進入量價齊升、國產加速的黃金發展期。高端消費電子如AI PC 應用趨勢下，要求電感在超薄極小體積下實現更高飽和電流、更低 DCR以及更快瞬態響應，同時滿足高溫高可靠與長續航效率要求，以支撐 NPU/CPU/GPU 劇烈動態負載與整機輕薄化、高效率、高散熱的嚴苛設計。工業與儲能場景強調寬溫、長壽命、高穩定，傳統電感難以滿足。基于此，應對更高性能需求以滿足各個應用場景發展趨勢，全球對一體成型電感的高性能指標要求持續提升，行業整體向更高規格、更高性能方向快速升級。
產品特點
扁平漆包銅線：更低 DCR，更低損耗，實現更高的轉換效率；
自研高 Bs 磁粉：高飽和電流，最高達94A，；
感量豐富，0.1μH–10μH，滿足不同應用需求；
尺寸覆蓋4.0x4.0x2.0(mm)~7.0x7.0x3.0(mm)。
產品優勢
1、材料優勢

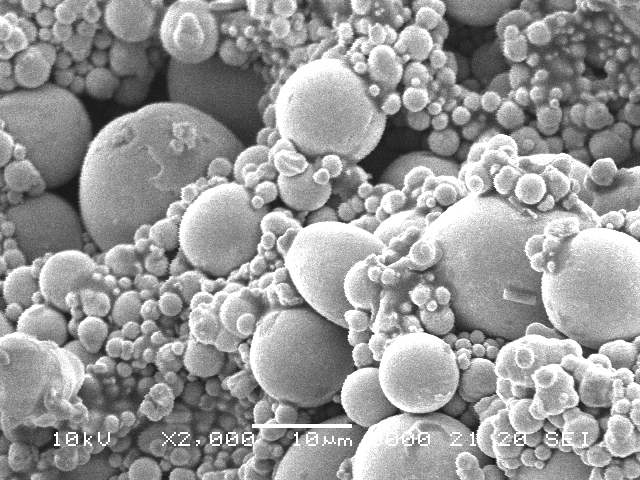

（1）磁性粉材優勢。順絡磁性材料自主開發，采用高絕緣粉材，具有較好的溫度穩定性和可靠性，能夠在不同環境下保持穩定的性能。
二類漆膜絕緣層較厚，具有高的絕緣性能（2）線圈優勢。線圈采用二類漆膜厚度的線材，絕緣層較厚，具有高的絕緣性能，產品DC耐壓達到45V，滿足產品高可靠性高耐壓需求。
圖片來源于順絡內部
2、小尺寸、超大電流，更高功率密度；超低DCR，更低損耗
| Type | 長*寬 | 高度 | Part Number | Inductance | DCR | Isat | Irms | |||
| 100KHz,1V | Max. | Typ. | Max. | Typ. | Max. | Typ. | ||||
| mm | mm | Units | μH | mΩ | mΩ | A | A | A | A | |
| 順絡T-U CORE新產品 | 6.4*6.6(±0.2) | 3.0 Max. | MWTP0630S1R0MT | 1.0±20% | 4.9 | 4.1 | 19 | 22 | 18 | 21 |
| Frame結構傳統模壓電感 | 7.1*6.5(±0.3) | 3.0 Max. | 6530T-1R0 | 1.0±20% | 7.81 | 7.10 | / | 14.1 | / | 13.0 |
相同感量下，順絡新結構T-U Core產品體積比傳統frame結構產品小8.5%，飽和電流高56%，DCR低42%，不僅降低占板面積，還大幅提升了產品的電性能；更低的DCR減少了發熱，提升轉換效率。滿足AI PC等高端應用的CORE供電長時間高負載運行。
圖表來源于順絡內部

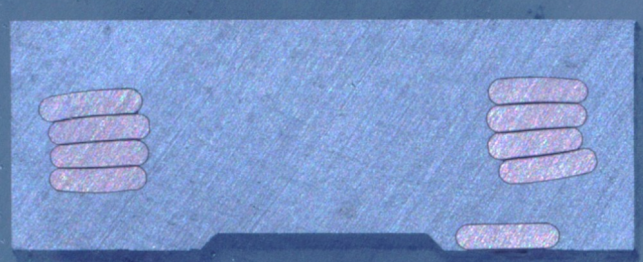

3、高可靠性
順絡新結構T-U Core產品采用熱壓成型工藝，大幅減小銅線形變與應力殘留，內部結構排布規整、受力均勻，規避了磁芯開裂等可靠性風險。
圖片來源于順絡內部

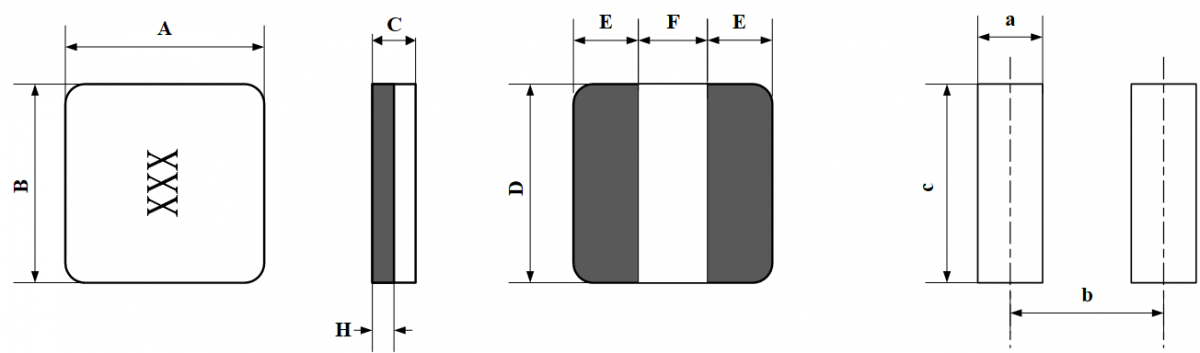

產品尺寸&規格特性
| Series | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | a Typ | b Typ | c Typ |
| 0420 | 4.0±0.2 | 4.0±0.2 | 2.0 max | 4.0Typ. | 1.2±0.2 | 1.4 | 3.0 | 4.2 |
| 0430 | 4.0±0.2 | 4.0±0.2 | 3.0 max | 4.0Typ. | 1.2±0.2 | 1.4 | 3.0 | 4.2 |
| 0520 | 5.3±0.2 | 5.5±0.2 | 2.0 max | 5.5Typ. | 1.6±0.2 | 1.8 | 3.9 | 5.7 |
| 0530 | 5.3±0.2 | 5.5±0.2 | 3.0 max | 5.5Typ. | 1.6±0.2 | 1.8 | 3.9 | 5.7 |
| 0630 | 6.4±0.2 | 6.6±0.2 | 3.0 max | 6.6Typ. | 1.8±0.2 | 2.0 | 4.8 | 6.8 |
| 0650 | 6.4±0.2 | 6.6±0.2 | 5.0 max | 6.6Typ. | 1.8±0.2 | 2.0 | 4.8 | 6.8 |
| 0730 | 7.6±0.2 | 7.8±0.2 | 3.0 max | 7.8Typ. | 2.6±0.3 | 2.8 | 5.2 | 8.0 |
圖表來源于順絡內部
| Series | Inductance Range | DCR Range Max. | Isat Range Max. | Irms Range Max. |
| Units | μH | mΩ | A | A |
| MWTP0420S | 0.10~22 | 1.6~26 | 4.5~24.7 | 6.0~20.5 |
| MWTP0430S | 0.10~4.7 | 1.8~34.8 | 4.0~24 | 4.0~20.4 |
| MWTP0520S | 0.10~1.5 | 1.3~16.9 | 10.6~37.2 | 8.5~25 |
| MWTP0530S | 0.10~4.7 | 1.1~31.7 | 6.1~48.3 | 5.4~33 |
| MWTP0620S | 0.10~3.3 | 1.3~29.4 | 5.3~63 | 5.8~26.2 |
| MWTP0630S | 0.10~4.7 | 0.96~24.6 | 8.3~94.4 | 4.3~35 |
| MWTP0730S | 0.10~10 | 0.7~47.3 | 3.8~88 | 4.6~33 |
圖表來源于順絡內部
欲知更多規格參數煩請登錄公司網站http://www.sunlordinc.com/查詢
