??背景AWTK?全稱 Toolkit AnyWhere，是 ZLG 開發的開源 GUI 引擎，旨在為嵌入式系統、WEB、各種小程序、手機和 PC 打造的通用 GUI 引擎，為用戶提供一個功能強大、高效可靠、簡單易用、可輕松做出炫酷效果的 GUI 引擎。
??簡介
狀態機是一個常用的設計模式，在有的情況下采用狀態機，邏輯清晰，實現簡單。在 AWPLC 中，也是可以采用狀態機模式的，本文以一個簡化版的紅綠燈為例，演示在 AWPLC 中實現狀態機的方法。

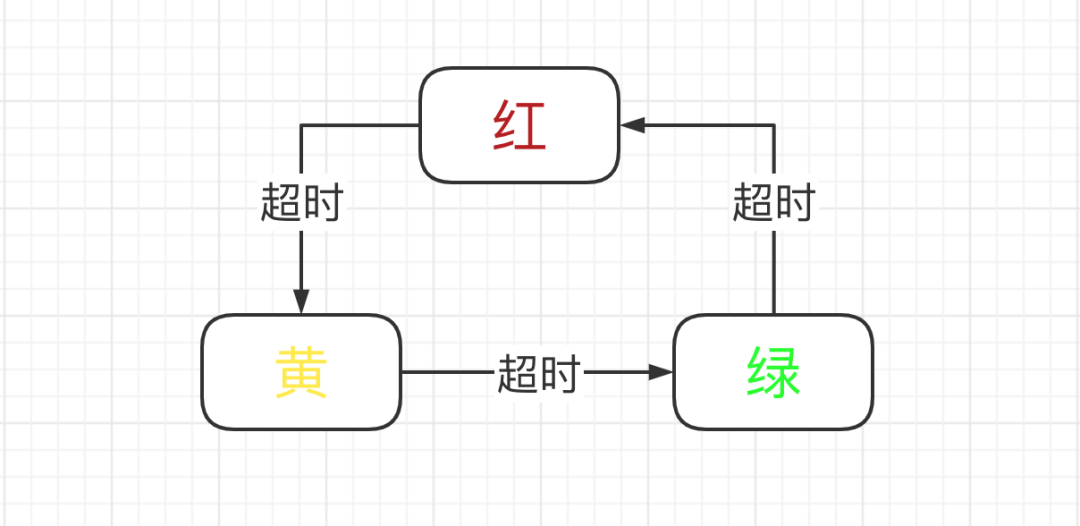

狀態轉換如下圖所示：
1. 系統組成
??PLC?程序

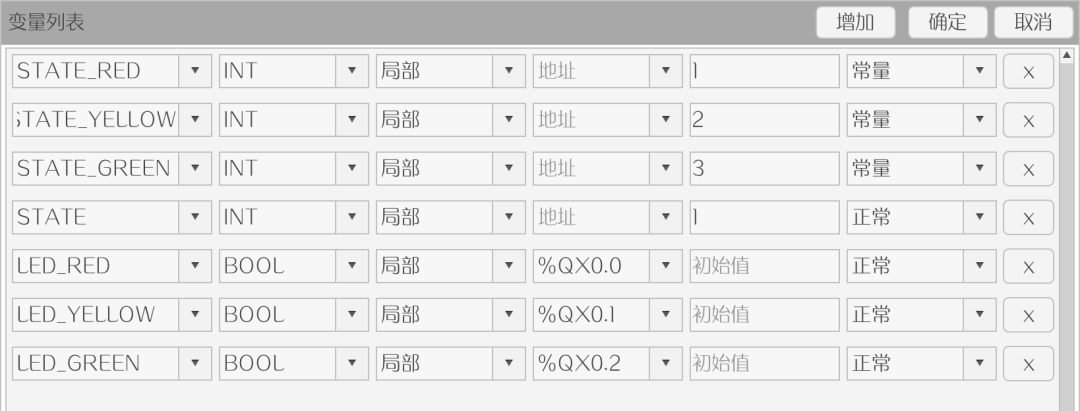

1. 變量定義
STATE_RED 表示紅色狀態，是一個常量，取值為 1；
STATE_YELLOW 表示黃色狀態，是一個常量，取值為 2；
STATE_GREEN 表示綠色狀態，是一個常量，取值為 3；
STATE 表示系統當前的狀態；
LED_RED 表示紅色 LED 燈，映射到第 1 個數字輸出；
LED_YELLOW 表示黃色 LED 燈，映射到第 2 個數字輸出；
LED_GREEN 表示綠色 LED 燈，映射到第 3 個數字輸出。
如果系統當前狀態 STATE 等于 STATE_RED 時，表明當前處于紅燈狀態：點亮紅色 LED 燈，定時器保持工作，當定時器超時，設置系統當前狀態為黃燈狀態；
如果系統當前狀態 STATE 等于 STATE_YELLOW 時，表明當前處于黃燈狀態：點亮黃色 LED 燈，定時器保持工作，當定時器超時，設置系統當前狀態為綠燈狀態；
如果系統當前狀態 STATE 等于 STATE_GREEN 時，表明當前處于綠燈狀態：點亮綠色 LED 燈，定時器保持工作，當定時器超時，設置系統當前狀態為綠燈狀態。
* 值得注意的是，這里使用了功能塊 MOVE 對變量進行賦值。按道理來說，對變量進行賦值，直接拉根線連接起來就可以了，為什么還要加個 MOVE 呢？原因在于，這里是條件賦值，即在定時器超時的時候，才對 STATE 進行賦值。
*?這就需要利用功能的執行控制?(Execution Control)，當功能塊啟用執行控制?(Execution Control)?時，只有其輸入引腳 EN 為 TRUE 時，其后續賦值才生效。

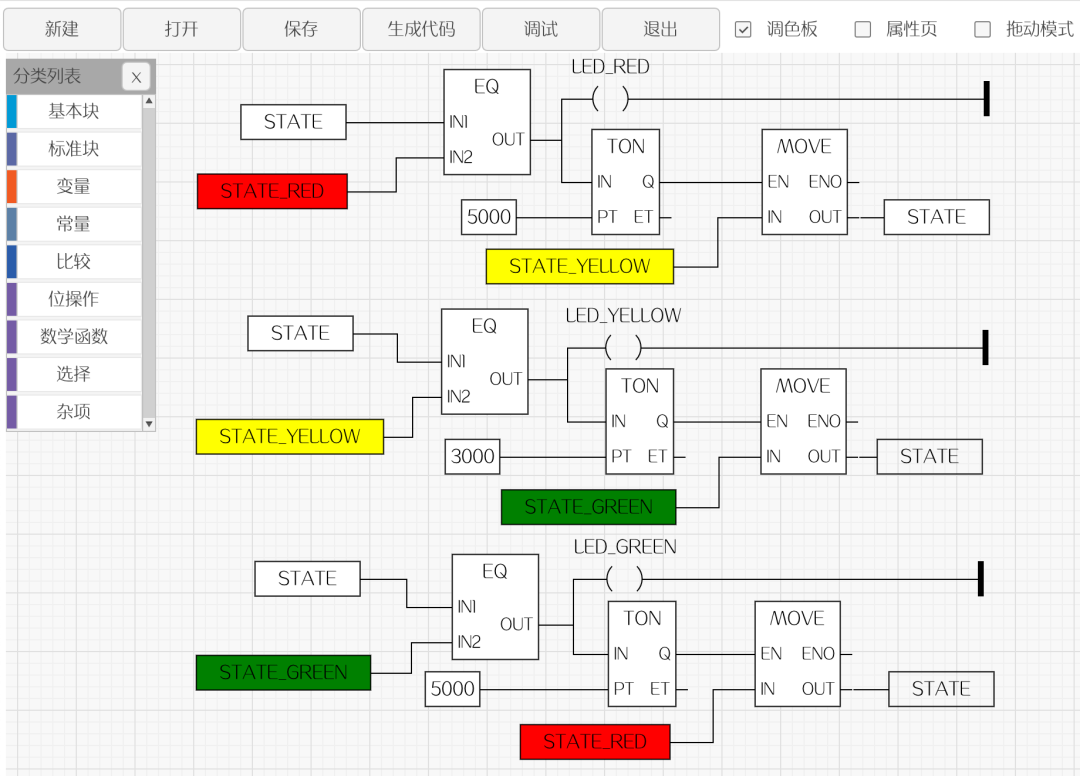

具體實現如下圖所示：
??用戶界面
應用程序不需要編程，用 AWTK Designer 設計好界面，將控件與模型進行綁定即可。下面介紹一下控件與模型的綁定方法。這里用的是 AWTK-MVVM，數據綁定規則與 AWTK-MVVM 是完全一樣的。
模型可以用 io、plc 或者 io+plc。io 可以用來綁定 IO 變量，plc 可以用來綁定程序 PLC 內部變量。
運行效果：系統啟動后，三個 LED 燈循環點亮，和跑馬燈不同的是，三個 LED 點亮的時間并不完全相同。
*?由此可見，在 AWPLC 功能塊圖的幫助下，我們不要寫 C 代碼或腳本，即可完成應用程序的開發。AWPLC 用低代碼降低了開發的門檻，提高了開發的效率。AWPLC 等您來玩！
AWPLC 目前還處于開發階段的早期，寫這個系列文章的目的，除了用來驗證目前所做的工作外，還希望得到大家的指點和反饋。如果您有任何疑問和建議，請在評論區留言。
