說到位帶操作，可能很多人比較陌生，但說到控制IO，你肯定不會陌生。有的項目為了最大效率控制IO，使用位帶操作。下面就來簡單說說未帶操作的內容。
一、初識位帶操作
這兩個1MB將分別映射到另外兩個地址區域：

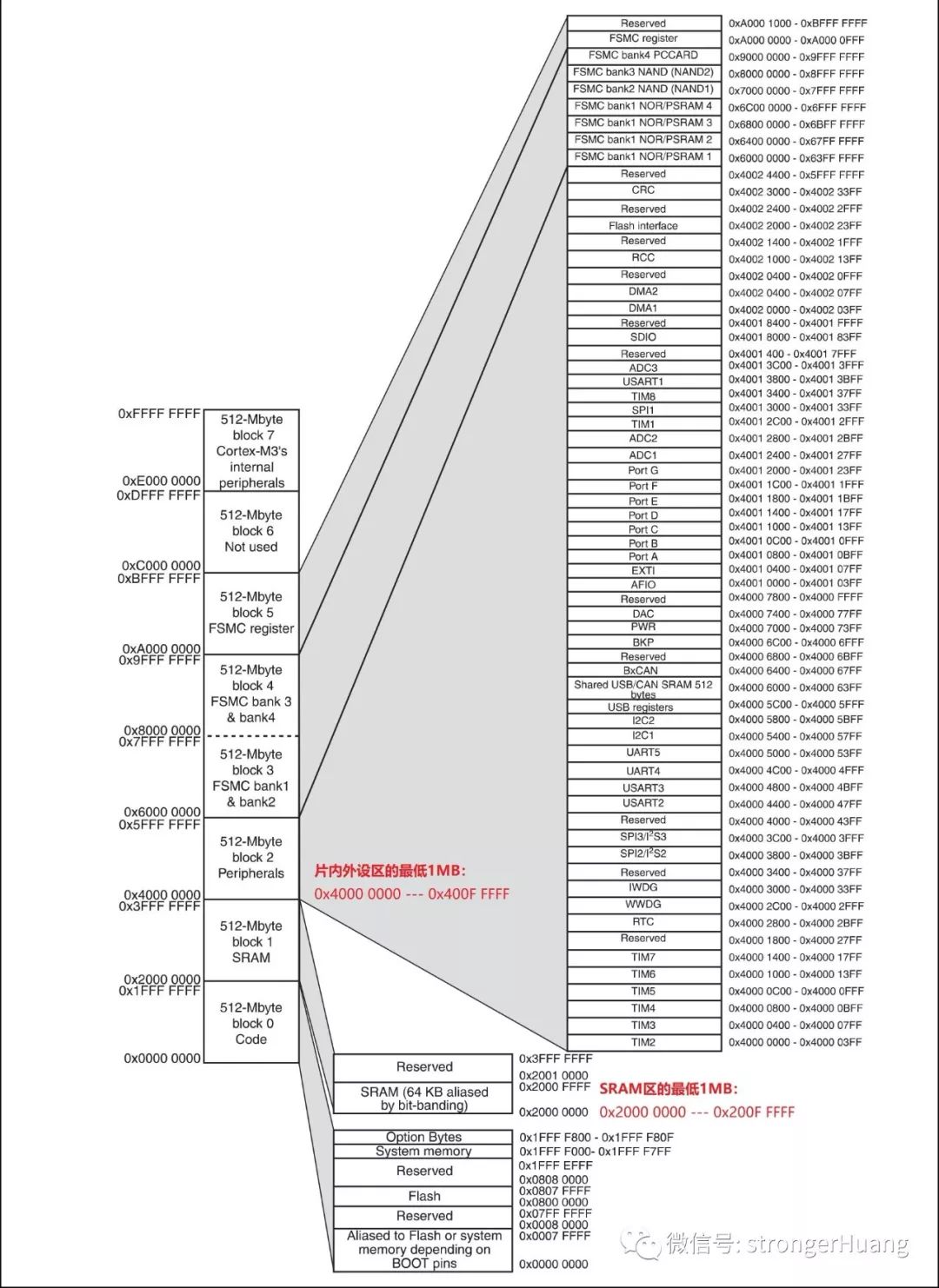

1.SRAM區的最低1MB（0x2000 0000 --- 0x200F FFFF） 映射到（0x2200 0000 --- 0x23FF FFFF）。
2.片內外設區的最低1MB（0x4000 0000 --- 0x400F FFFF）映射到（0x4200 0000 --- 0x43FF FFFF）。

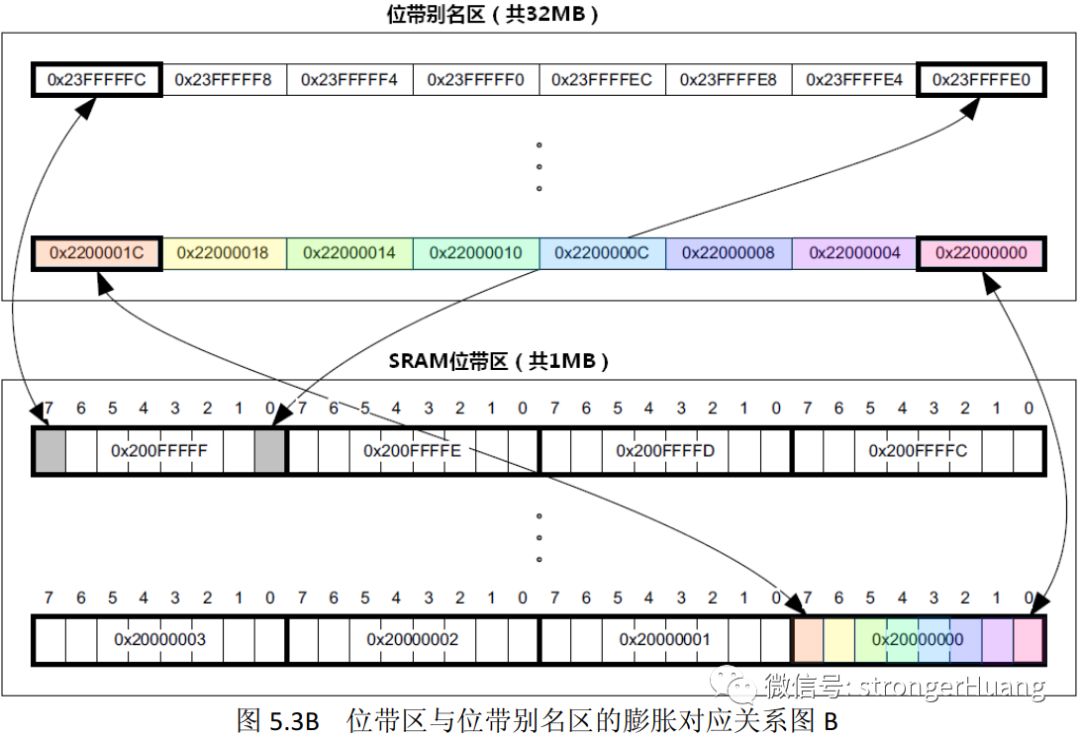

提示：看圖中的有顏色的8Bit，它是映射到偏移0x0200 0000外的32Bit（4Byte）空間上。我們讀寫0x2200 0000這個地址，其實就是操作0x2000 0000中的Bit0位。
解釋上面多處出現的關鍵詞
位帶區：支持位帶操作的地址區；
位帶別名：對別名地址的訪問最終作用到位帶區的訪問上；
三、位帶區->別名區計算公式
1.SARM區計算公式
AliasAddr ＝ 0x22000000 + ((A‐0x20000000)*8+n)*4 = 0x22000000+(A-0x20000000)*32 + n*4
2.片上外設區計算公式
AliasAddr ＝ 0x42000000 + ((A-0x40000000)*8+n)*4 = 0x42000000+(A-0x40000000)*32 + n*4
*8：1個字4個字節;
*4：1個字節8Bit;
四、代碼實現
1.RAM位帶操作宏定義
#define BITBAND_RAM(RAM, BIT) (*((uint32_t volatile*)(0x22000000u + (((uint32_t)&(RAM) - (uint32_t)0x20000000u)<<5) + (((uint32_t)(BIT))<<2))))2.外設寄存器位帶宏定義
#define BITBAND_REG(REG, BIT) (*((uint32_t volatile*)(0x42000000u + (((uint32_t)&(REG) - (uint32_t)0x40000000u)<<5) + (((uint32_t)(BIT))<<2))))方便大家對比，給一個截圖：
A.RAM地址0x20001000的Bit1位寫0
BITBAND_RAM(*(uint32_t *)0x20001000, 1) = 0;
B.讀取RAM地址0x20001000的Bit1位
uint8_t Val;
Val=BITBAND_RAM(*(uint32_t *)0x20001000, 1);

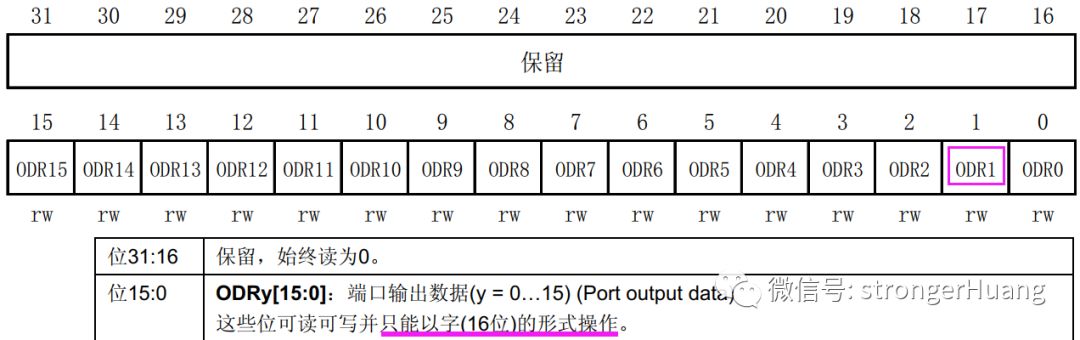

C.對PA1數據輸出寄存器輸出1
BITBAND_REG(GPIOA->ODR, 1) = 1;
D.讀取PA1數據輸出寄存器
uint8_t Val;
Val=BITBAND_REG(GPIOA->ODR, 1);
這里就是操作某一個地址，類似于操作指針一樣；
五、位帶操作優缺點
1.優點
2.缺點
操作不當（傳入地址參數不對），容易出現總線Fault。
