很多工程師在做高速PCB時，第一反應往往是：線寬算了嗎？阻抗控了嗎？差分等長了嗎？
這些當然重要。
但在真實項目里，很多高速問題并不是因為線寬差了0.1mil，也不是因為差分線多繞了幾毫米，而是因為一個更容易被忽略的點：
信號走過去了，但回流路徑沒跟上。
高速信號不是一根線在“單獨工作”。它一定存在對應的回流電流。信號電流走在表層或內層走線上，回流電流通常會沿著相鄰參考平面返回。頻率越高，回流電流越傾向于貼著信號線正下方走。
所以，高速PCB設計不是只看“信號線怎么走”，還要看：
信號線下面有沒有連續參考平面？
換層時回流電流有沒有路可走？
跨分割、跨空洞、跨電源島時回流路徑有沒有被切斷？
在低速設計里，回流電流可能會沿著阻抗較低的路徑返回，看起來“繞一點”也能工作。
但高速信號的邊沿很快，高頻分量豐富。此時回流電流會優先沿著最小環路面積的路徑流動，也就是盡量貼近信號線下方的參考平面。
如果參考平面連續，信號電流和回流電流形成的環路面積小，輻射小，阻抗也更穩定。

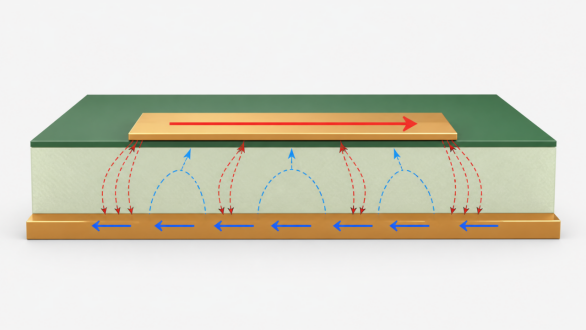

圖1：連續參考平面下，回流電流貼近信號線下方返回
如果參考平面被割裂，回流電流就必須繞路。結果就是：
很多時候，問題不是線沒有“走通”，而是電流回不來。
比如一根高速信號線從完整GND上方走過，突然跨過了一個電源分割縫，或者從GND參考區域跨到另一個不連續區域。
從PCB視覺上看，線是連著的，沒有DRC錯誤。
但從高速電流角度看，參考路徑斷了。

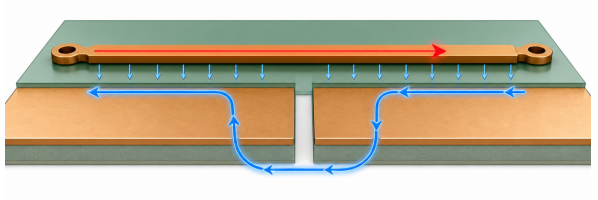

圖2：高速線跨參考平面分割后，回流路徑被迫繞遠
這時回流電流無法繼續沿著信號線正下方返回，只能從旁邊尋找電容耦合路徑、地過孔、去耦電容或其他繞行路徑。路徑一變長，環路面積就變大，信號完整性和EMI問題就容易出現。
設計建議：
高速線盡量不要跨參考平面分割。
如果必須跨分割，需要在跨越位置附近提供合理的回流橋接路徑，例如合適位置的去耦電容或地連接結構。
關鍵高速接口優先保證參考平面完整，而不是為了布線方便隨意切割平面。
高速線換層是很常見的操作，但很多人只關注信號過孔本身，比如孔徑、反焊盤、殘樁、阻抗連續性。
其實還有一個很關鍵的問題：
信號換層后，參考平面也可能變了。
例如信號從L1走線，參考L2的GND；通過過孔換到L4走線后，可能參考L3或L5。如果換層前后的參考平面不是同一個連續地平面，回流電流就需要找到新的返回路徑。
如果旁邊沒有地過孔，回流路徑會被迫繞遠。

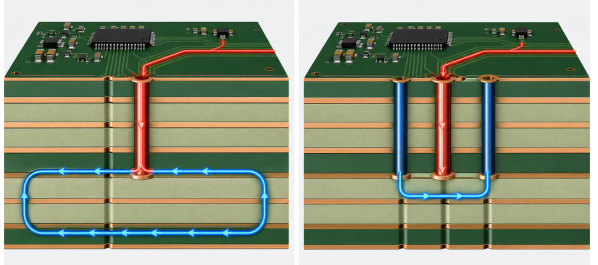

圖3：信號過孔換層時，附近地過孔能幫助回流路徑完成切換
所以高速信號換層時，建議在信號過孔旁邊放置伴隨地過孔，也就是常說的 stitching via / return via，讓回流電流順利完成參考層切換。
經驗建議：
有些工程師看到高速線，就習慣性兩邊包地、打地過孔。
這不是不能做，但要先想清楚目的。
包地真正有價值的地方，不是“看起來更高級”，而是幫助控制串擾、提供屏蔽、改善局部回流路徑。但如果信號線下方的參考平面本身不連續，僅僅在旁邊放幾根地線，并不能完全解決問題。
優先級應該是：
第一，保證相鄰參考平面完整。
第二，控制走線阻抗和間距。
第三，在關鍵區域增加合理的地過孔和屏蔽結構。
第四，再考慮是否需要包地。
不要把“包地”當成補救所有高速問題的萬能藥。
在項目評審時，可以重點檢查下面幾個問題：

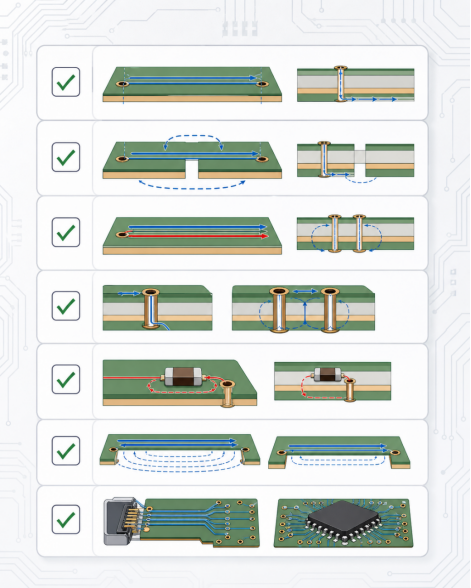

圖4：高速PCB回流路徑檢查清單視覺卡
如果這些點沒有檢查，只靠DRC通過，風險仍然很高。
高速PCB設計不是“線連上就行”，也不是“阻抗算對就萬事大吉”。
真正穩定的高速設計，看的不是一根線，而是一條完整的電流路徑。
信號從哪里走，回流從哪里回；
信號在哪里換層，回流在哪里換層；
信號經過哪里，參考平面是否一直跟著它。
把這幾個問題想清楚，很多SI、EMI和調試階段的疑難問題，其實在布局布線階段就已經被提前解決了。
