前面我們實現了鏈表這個非?；A(chǔ)的”輪子”，《https://mp.weixin.qq.com/s/8auensNh3q0T0dOayM0d2A》,基于此我們就可以實現更多的通用組件。這一篇分享比較常見的軟件定時器的實現。
主要思想如下:通過鏈表管理定時器。
定義定時器結構
/*** \struct timer_info* 定時器信息結構體.** 通過next_item_pst連接后續節點.*/struct timer_info{uint8_t mode; /**< bit[0] 0:停止 1:使能 bit[1] 0:單次模式 1:持續模式 */timer_callback_pf func; /**< 回調函數 */uint32_t period; /**< 周期 */uint32_t time; /**< 當前值 */};
鏈表節點itemobj_p指向上述定時器結構，則可以通過鏈表管理定時器。
按照以下需求設計:
1.為了減少依賴,通用,具備可移植性,不使用動態內存分配,實例由調用者提供。
2.定時器精度由調用者決定,調用loop函數間隔不一樣,精度就不一樣,非常靈活。
3.實際應用可以在硬件中斷服務函數中調用loop提高實時性，也可以在其他線程循環中調用, 可以實現任意組定時器。
4.定時器組數，每組的定時器個數無限制。
5.定時器不使用絕對時間戳的方式，絕對時間戳?xí)新闊┖蛺廊说囊绯鰡栴}，而是使用一個人周期設置值和實時計數值，通過實時計數值減少到0來確定定時到，定時到了重新加載周期設置值到實時計數值，重新開始遞減。雖然多了一個變量多占空了空間，但是這是值得的。
6.模塊本身只提供純粹的定時器框架，至于實際應用的可重入，比如多線程調用等問題，由具體環境再進行一層封裝即可，也可再封裝使用動態分配實例。
其他數據結構如下
/*** \enum timer_res_e* 返回結果枚舉.*/typedef enum{TIMER_OK = 0,TIMER_PARAM_ERR = 1,TIMER_ENQUEUE_ERR = 2,TIMER_DEQUEUE_ERR = 3,}timer_res_e;typedef void(*timer_callback_pf)(void*); /**< 定時器回調函數 *//*** \struct timer_info* 定時器信息結構體.** 通過next_item_pst連接后續節點.*/struct timer_info{uint8_t mode; /**< bit[0] 0:停止 1:使能 bit[1] 0:單次模式 1:持續模式 */timer_callback_pf func; /**< 回調函數 */uint32_t period; /**< 周期 */uint32_t time; /**< 當前值 */};typedef struct timer_info timer_info_st; /**< 重定義節點類型 *//*** \enum TIMER_MODE_e* 定時器模式枚舉.**/typedef enum{TIMER_MODE_S = 0x00, /**< 單次模式 */TIMER_MODE_C = 0x02, /**< 持續模式 */}TIMER_MODE_e;/*** \enum TIMER_STATE_e* 定時器狀態枚舉.**/typedef enum{TIMER_STATE_STOP = 0x00, /**< 停止 */TIMER_STATE_START = 0x01, /**< 運行 */}TIMER_STATE_e;
定義如下接口
/*** \fn timer_list_init* 初始化定時器鏈表* 初始化鏈表為空* \param[in] t_list \ref list_st 指向定時器鏈表的指針,用戶提供實例* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_list_init(list_st* t_list);/*** \fn timer_init* \brief 定時器初始化.* \param[in] t_list \ref list_st 鏈表,用戶提供實例* \param[in] t_item \ref list_item_st 鏈表節點,用戶提供實例.* \param[in] t_info \ref timer_info_st 定時器信息,用戶提供實例.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_init(list_st* t_list, list_item_st* t_item, timer_info_st* t_info);/*** \fn timer_start* \brief 啟動定時器.* \param[in] t_item \ref list_item_st 定時器節點.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_start(list_item_st* t_item);/*** \fn timer_stop* \brief 停止定時器.* \param[in] t_item \ref list_item_st 定時器節點.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_stop(list_item_st* t_item);/*** \fn timer_set_period* \brief 設置定時器周期.* \param[in] t_item \ref list_item_st 定時器節點.* \param[in] period 定時器周期,單位為timer_loop調用間隔.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_set_period(list_item_st* t_item, uint32_t period);/*** \fn timer_restart* \brief 重啟定時器.* 與start的區別是除了設置啟動標志還會重置定時器計數值* \param[in] t_item \ref list_item_st 定時器節點.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_restart(list_item_st* t_item);/*** \fn timer_remove* \brief 移除定時器.* \param[in] t_list \ref list_st 定時器鏈表.* \param[in] t_item \ref list_item_st 定時器節點.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_remove(list_st* t_list, list_item_st* t_item);/*** \fn timer_loop* \brief 定時器周期處理函數,定時器單位即該函數的調用周期.* \param[in] t_list \ref list_st 定時器鏈表.* \retval TIMER_OK* \retval TIMER_PARAM_ERR*/timer_res_e timer_loop(list_st* t_list);
初始化鏈表，用戶提供鏈表實例
timer_res_e timer_list_init(list_st* t_list){/* 參數檢查 */if(t_list == 0){return TIMER_PARAM_ERR;}/* 初始化鏈表為空 */t_list->next_item_pst = 0;}
初始化定時器，即將定時器節點添加到鏈表中
timer_res_e timer_init(list_st* t_list, list_item_st* t_item, timer_info_st* t_info){/* 參數檢查 */if((t_list == 0) || (t_item == 0) || (t_info == 0)){return TIMER_PARAM_ERR;}/* 初始化節點 */t_item->itemobj_p = t_info;t_item->next_item_pst = 0;t_item->itemvalue_t = 0;/* 添加節點到鏈表中 */if(LIST_OK == list_enqueuetail(t_list, t_item)){return TIMER_ENQUEUE_ERR;}else{return TIMER_OK;}}
啟動定時器
timer_res_e timer_start(list_item_st* t_item){/* 參數檢查 */if(t_item == 0){return TIMER_PARAM_ERR;}/* 啟動定時器 */timer_info_st *timer_item = (timer_info_st *)(t_item->itemobj_p);timer_item->mode |= (1<return TIMER_OK;}
停止定時器
timer_res_e timer_stop(list_item_st* t_item){/* 參數檢查 */if(t_item == 0){return TIMER_PARAM_ERR;}/* 停止定時器 */timer_info_st *timer_item = (timer_info_st *)(t_item->itemobj_p);timer_item->mode &= ~(1<return TIMER_OK;}
設置定時器周期
timer_res_e timer_set_period(list_item_st* t_item, uint32_t period){/* 參數檢查 */if(t_item == 0){return TIMER_PARAM_ERR;}/** 設置周期 */timer_info_st *timer_item = (timer_info_st *)(t_item->itemobj_p);timer_item->period = period;return TIMER_OK;}
重啟定時器，會重新加載定時器計數值
timer_res_e timer_restart(list_item_st* t_item){/* 參數檢查 */if(t_item == 0){return TIMER_PARAM_ERR;}/* 重啟定時器即重新設置定時器的周期,并設置啟動位 */timer_info_st *timer_item = (timer_info_st *)(t_item->itemobj_p);timer_item ->time = timer_item->period;timer_item->mode |= (1<return TIMER_OK;}
從鏈表移除定時器
timer_res_e timer_remove(list_st* t_list, list_item_st* t_item){/* 參數檢查 */if((t_list == 0) || (t_item == 0)){return TIMER_PARAM_ERR;}/* 鏈表中移除定時器節點 */if(LIST_OK != list_dequeueitem(t_list, t_item)){return TIMER_DEQUEUE_ERR;}return TIMER_OK;}

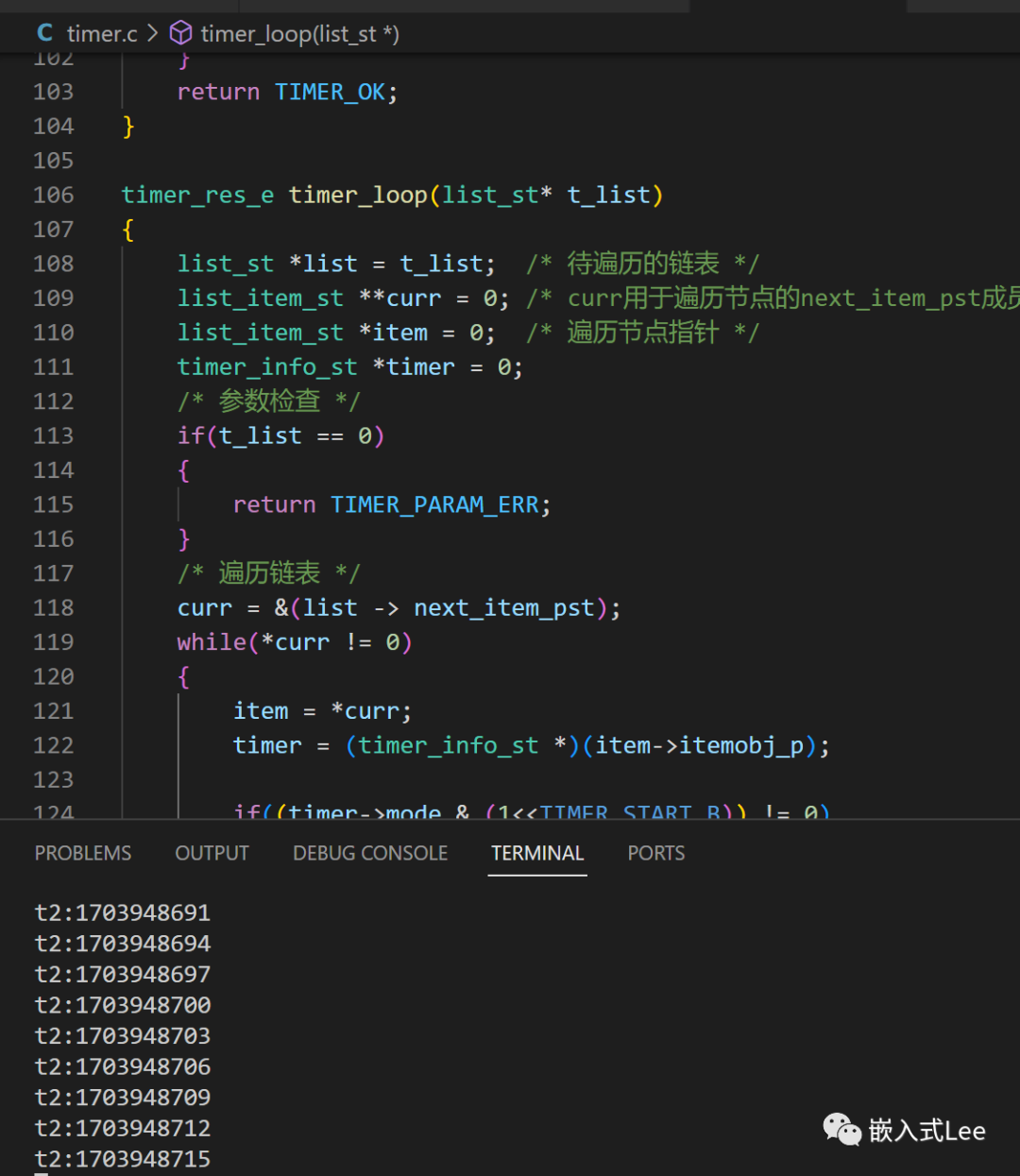

用戶周期調用loop處理
