關于GDT的選型上海雷卯EMC小哥引用“AC 220V線路進行2kV線間和4kV線對地的過電壓防護”案例來闡述GDT的選型。

考慮AC 220V線路工作電壓遠大于續弧電壓15V，因此不能直接只使用GDT進行防護，需要采取其他措施(如串聯電阻或使用其他類型的保護器件)來避免續弧現象。

直流擊穿電壓選擇多大需根據以下計算得出：線路正常運行電壓峰值(交流線路需將有效值轉換為峰值)故220V×1.414=311.08V,最小直流擊穿電壓 min(ufdc)應當大于等于線路正常運行電壓峰值 (Up) 的1.8倍則1.8×311.08V=559.944V，可以選擇一個接近但不低于560V的直流擊穿電壓。例如，選擇600V的直流擊穿電壓的GDT。

GDT的脈沖擊穿電壓需要基于后級電路中元件的耐壓能力來確定。后級保護器件的耐壓應當大于GDT的脈沖擊穿電壓，以確保電路安全。這一部分的具體數值需要根據后級電路的設計來決定。

首先確認測試波形，一般是8/20us和10/700us 2種波形，通流容量大小選擇：假設浪涌電壓完全出現在內阻上，則通流容量為 2000V/2Ω = 1000A，為了確保GDT能承受這一級別的浪涌電流，所選GDT的通流容量至少應為1000A。

通過上述步驟，我們可以合理地選擇并配置GDT以實現有效的浪涌保護。

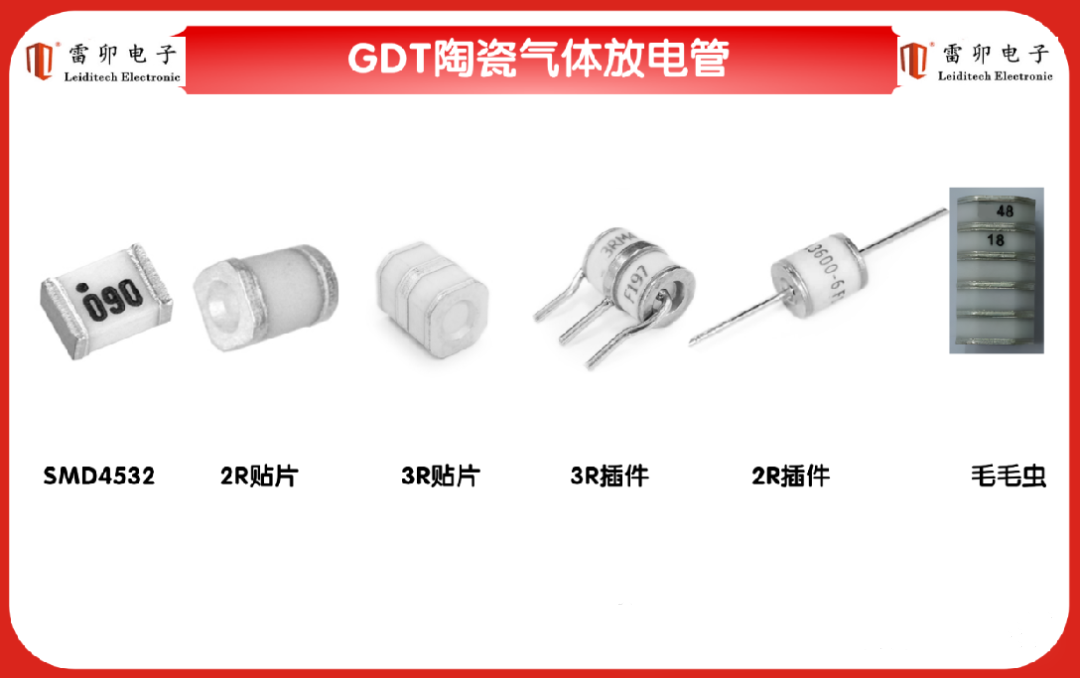

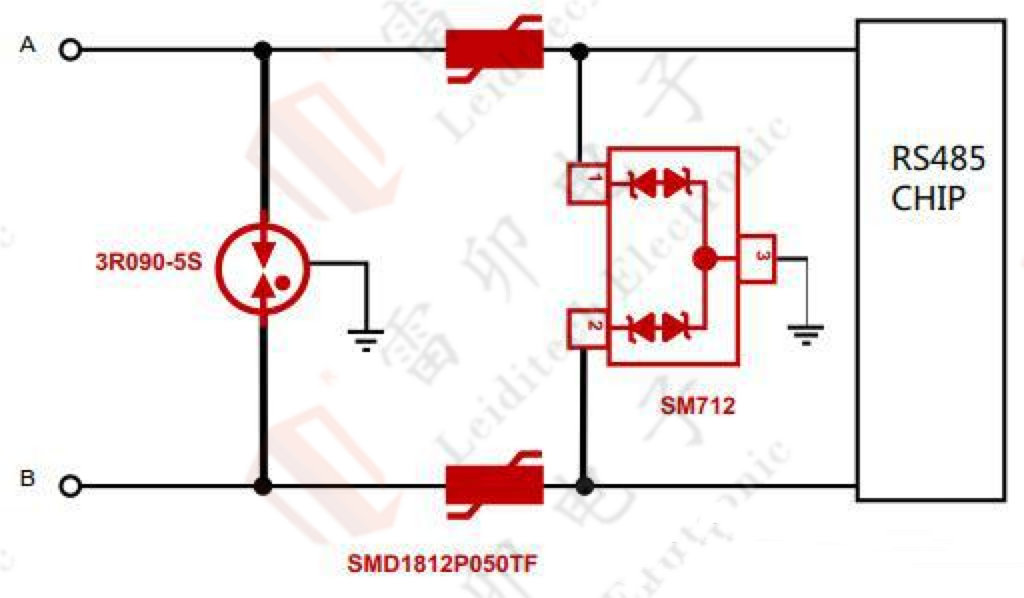

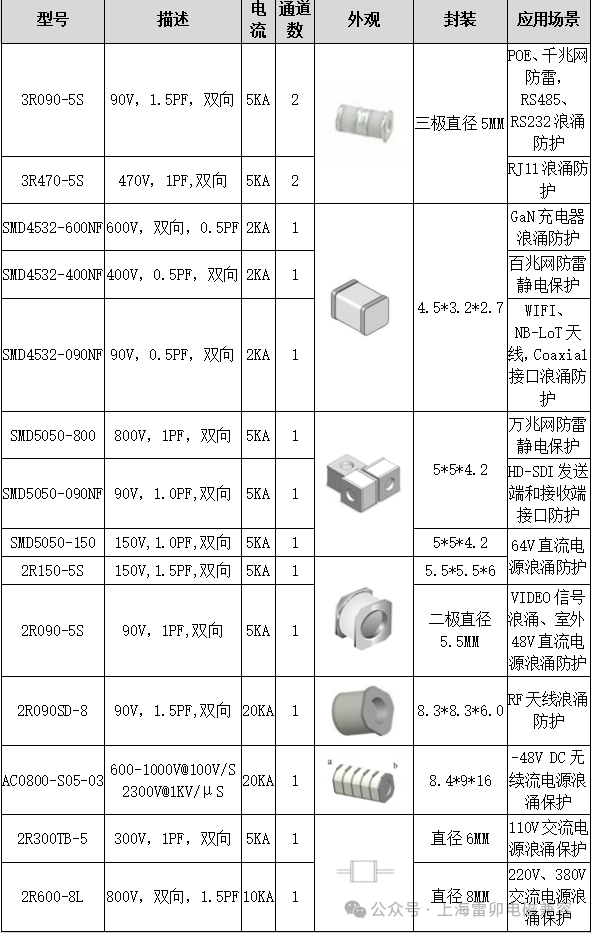

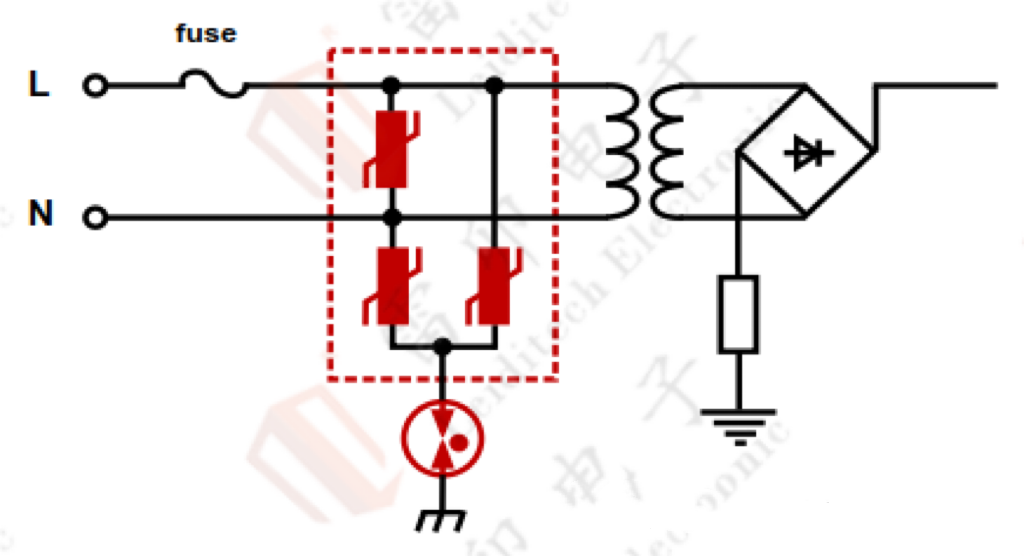

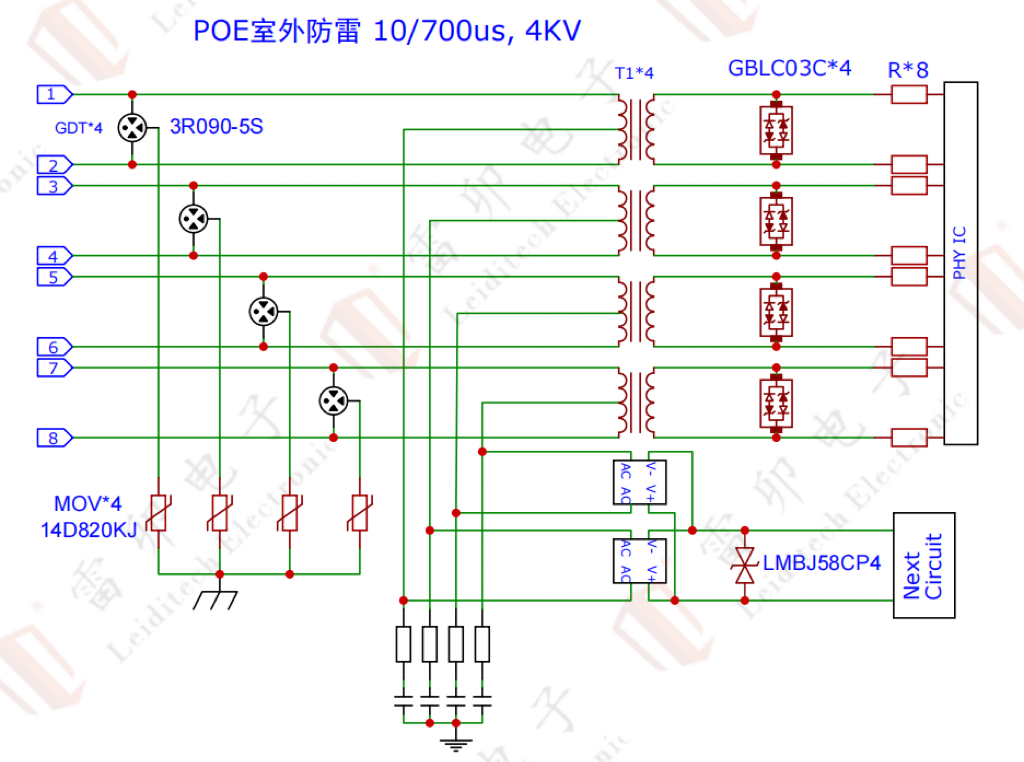

通常電源、高速信號等都可以使用GDT浪涌防護, 低電容可以保證信號傳輸，微信搜索上海雷卯微信公眾號內可查看全套的防護方案。摘列示意圖如下。

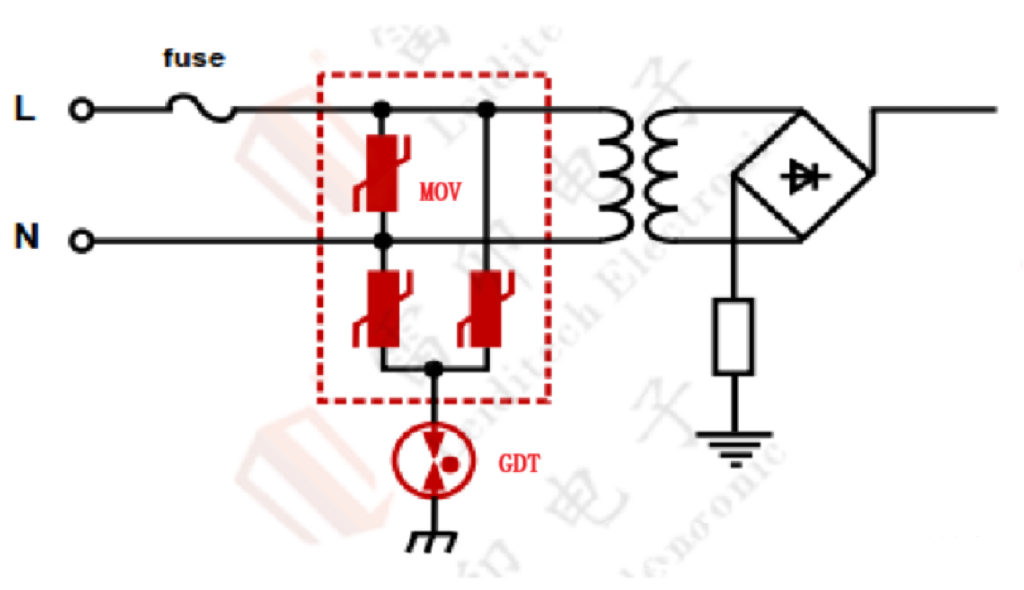

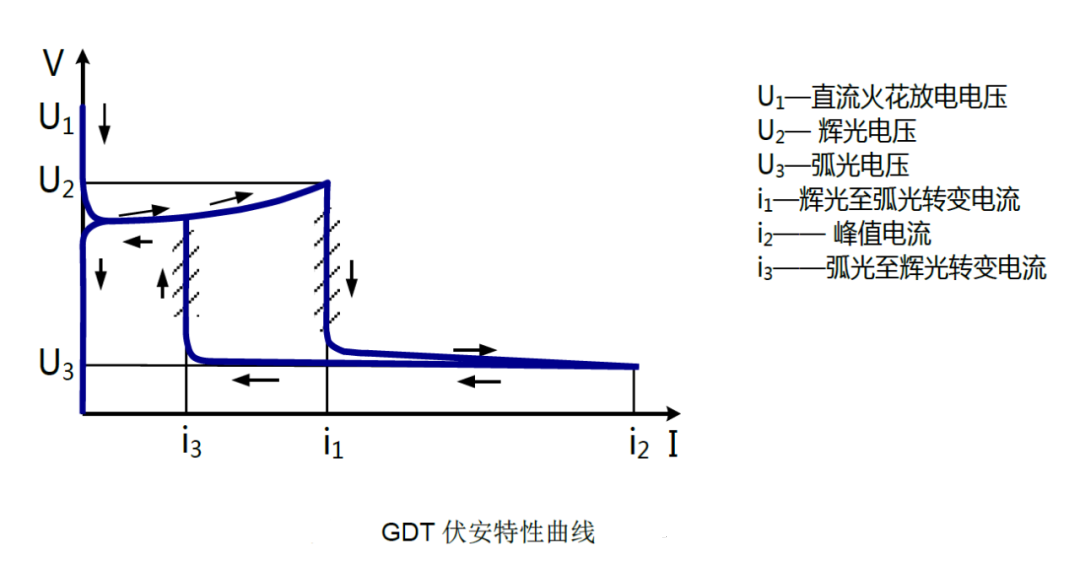

當過電壓施加于GDT兩端時，其兩端電壓上升至足以引發氣體放電，從而導通GDT。隨著通過GDT的電流增加，放電狀態會從輝光放電過渡到弧光放電。這兩種放電狀態都需要一定的維持電壓才能持續。在過電壓消失之后，理想的GDT應該立即斷開，以恢復正常的工作狀態，然而在實際應用中，如果電路的工作電壓高于GDT的續流電壓(也稱為維持電壓)，GDT可能會繼續導通，形成續流現象。GDT的持續導通會導致電路短路，進而產生較大的電流，最終可能導致GDT或其他電路元件過熱甚至損壞。

為了避免上述續流問題，上海雷卯建議采取以下措施之一或結合使用：

1. 串聯限流電阻：在GDT與電路之間串聯一個適當的電阻，以限制通過GDT的電流，降低續流的可能性。

2. 使用附加保護器件：壓敏電阻可以在過電壓事件發生時與GDT共同工作，而在正常工作條件下能夠確保電路不受GDT續流的影響。

3. 選擇具有較高續流電壓的GDT，使得在正常工作電壓下不易觸發續流現象。提高續弧電壓，并不是不續流，工作電壓足夠大，還是會續流，要注意這點。

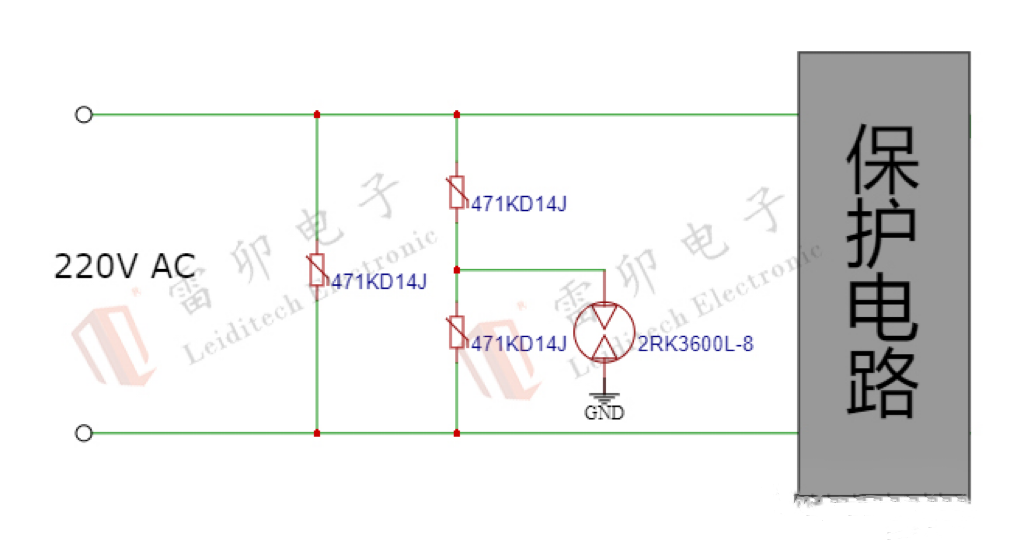

產品背景：220V AC輸入，滿足浪涌8/20us和1.2/50us測試標準，差模6kV,共模10kV，絕緣耐壓測試1750V，3S實驗，但是浪涌共模10kV時，次級電解電容異常。

初始選型問題：初始設計中，考慮到絕緣耐壓測試的要求，選擇了直流擊穿電壓高達3600V的GDT。然而，這樣的選擇導致了殘壓過高(約5.1kV)，這與電路保護的需求產生了沖突。在浪涌測試過程中，次級電解電容器由于殘壓過高而受到損害。

解決方案 更換GDT：將GDT的直流擊穿電壓從3600V降低至2500V，以減小殘壓(大約2.8kV)，同時確保它能夠承受絕緣耐壓測試的要求。更換后的GDT在進行10kV共模浪涌測試時，次級電解電容器未再出現異常，測試通過。

安規測試：在安規測試中，通常要求移除過電壓保護器件來進行絕緣耐壓測試，以便準確評估線纜和絕緣外殼之間的耐壓性能。然而，在某些行業中，如鐵路行業，不允許移除保護器件，因為這種做法一般不符合現場實際情況。

結論：在本案例中，通過調整GDT的選擇，上海雷卯成功解決了次級電解電容器在共模10kV浪涌測試中出現的問題。同時也綜合考慮行業實踐與安規標準之間的平衡。通過合理選擇保護器件，并根據實際情況進行適當的調整，可以確保電路既符合安全標準又能在實際應用中提供有效的保護。
