聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）推出150V超寬輸入共模范圍、1MHz高速電流檢測放大器TPA158。產品在超高共模電壓范圍內，提供了出色的電流檢測精度和快速響應，可廣泛應用于服務器電源、智能機器人、電機電調、基站功放等領域。
在高性能機器人關節模組等應用中，為在有限的體積內提供更大的扭矩，電源供電從48V進一步提升至72V，需要電流檢測芯片在100V甚至更高共模電壓下工作，TPA158的超寬共模電壓范圍（Vin輸入支持3V至150V）,最高支持150V共模電壓，能夠在高電壓環境下穩定運行。
此外，服務器電源的電流通常高達幾百甚至上千安培，因此在選擇用于降低功率損耗的分流電阻時，需要避免使用阻值過大的電阻。在這種情況下，輸入失調電壓（Vos）的微小變化會對測量精度產生顯著影響。TPA158在整個共模輸入范圍內提供穩定的低失調電壓，同時全溫范圍-40℃至125℃內具備出色的共模抑制比（CMRR），典型值為140dB，在不同的共模條件下均能提供高精度的檢測結果。

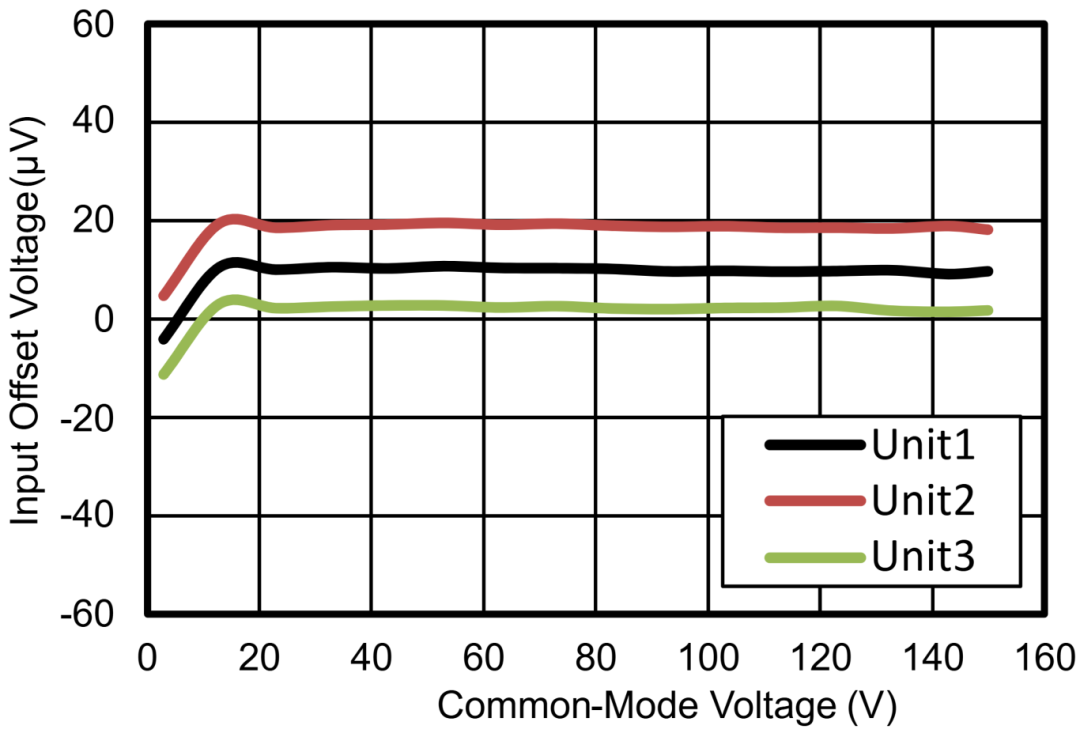

TPA158不同共模時失調電壓表現
在服務器電源應用中，精準的電流檢測是關鍵。TPA158出色的產品性能：極低增益誤差（±0.55%-Max值）、極低增益溫漂（20ppm/°C-Max值）、失調電壓（典型值±15μV）和失調溫漂（典型值0.1μV/°C），保證了電流檢測的高精度和長期穩定性。

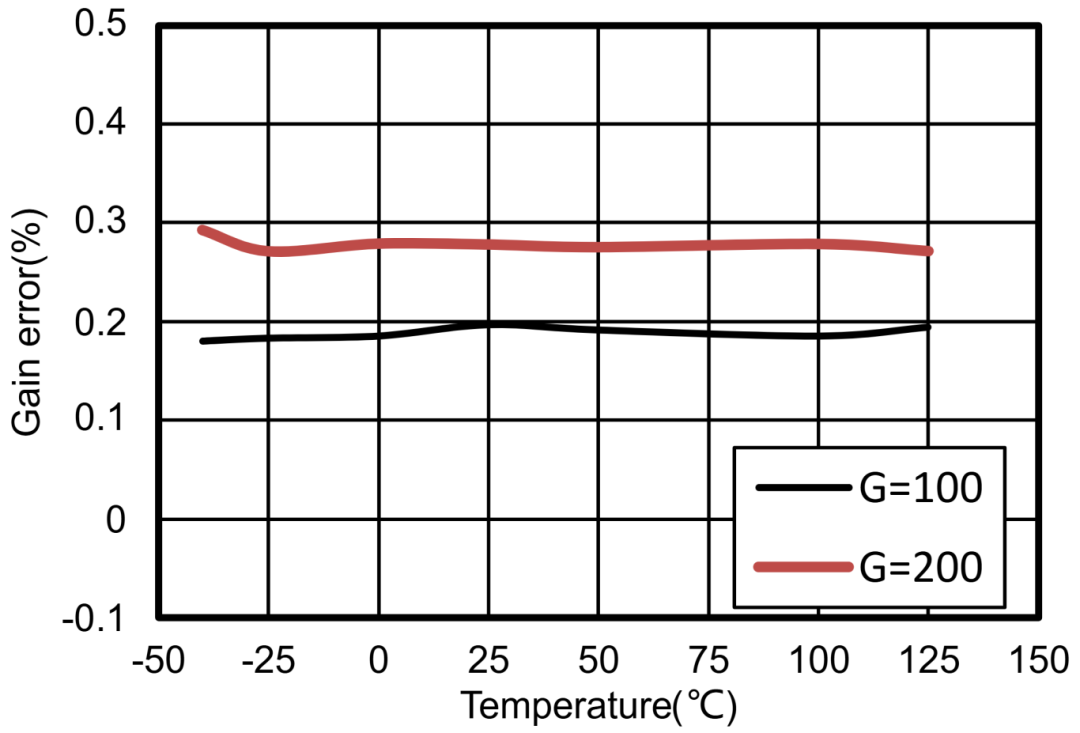

TPA158增益誤差溫漂曲線
在電流檢測電路中，對短路電流的快速反應能力是實現過流保護控制的關鍵環節。TPA158的1MHz帶寬，能夠對電流的突變做出快速動態響應，并將檢測信號及時傳遞給處理器。此外，TPA158出色的電壓壓擺率（4V/μs），可確保輸出信號對快速變化的輸入信號做出及時響應。

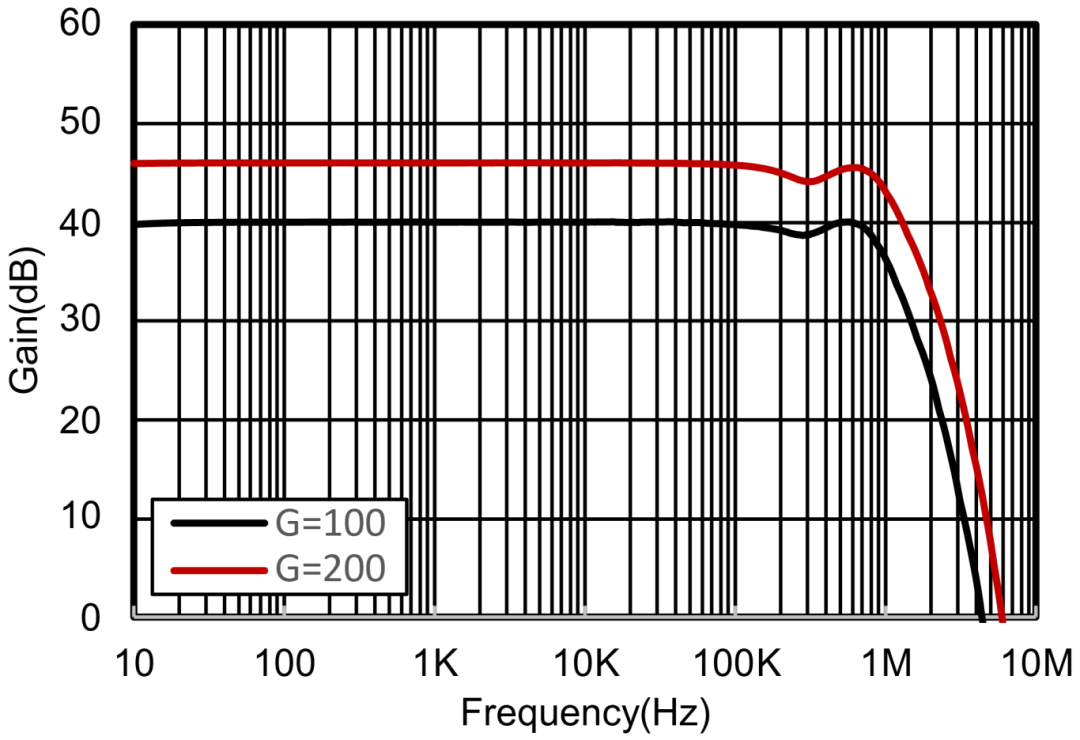

TPA158增益隨頻率變化曲線
供電電壓：3V~20V
共模電壓：3V~150V
低失調電壓：±15μV（典型值）
低靜態電流：0.7mA（典型值）
高帶寬：1MHz
增益版本選項：20V/V（未來產品，請聯系銷售）、50 V/V、100 V/V、200 V/V、500 V/V
高共模抑制比CMRR：140dB DC（典型值）
封裝：SOT23-5
在服務器電源和智能機器人等應用中存在多級電壓系統，多數系統在48V甚至更高的電壓范圍內運行；服務器電源工作電流通常為幾百甚至上千安培，高邊電流檢測電路是不可或缺重要的部分。
TPA158憑借高供電（2.7V~20V）、超寬共模電壓范圍（3V~150V）、高帶寬（1MHz）和高精度低漂移等產品特性，可滿足此類場景中電流檢測應用的需求。同時，TPA158可提供多種固定增益版本選項：20V/V（未來產品，請聯系銷售）、50 V/V、100 V/V、200 V/V、500 V/V，以滿足不同應用的需求。

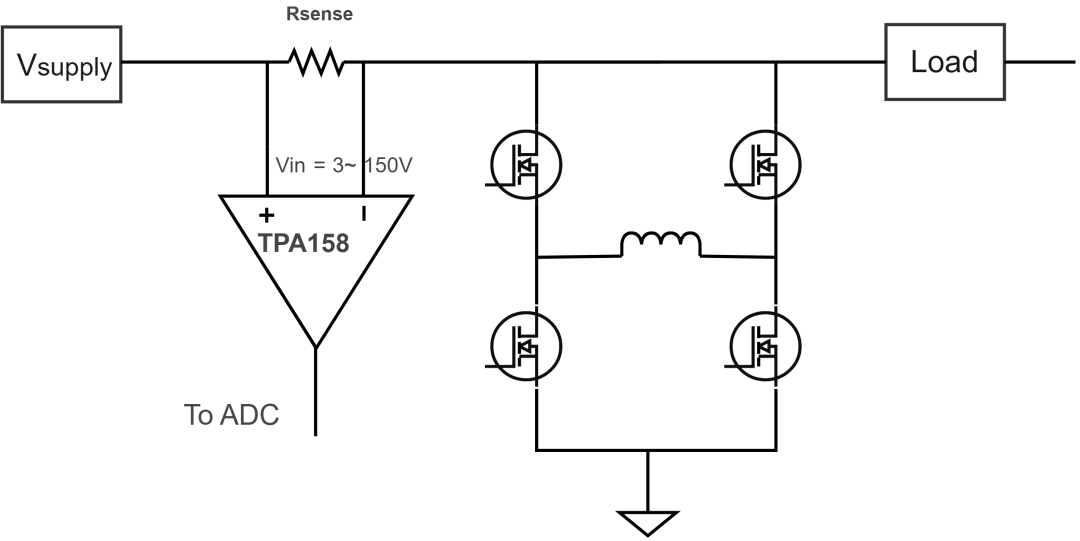

TPA158典型應用
檢測H橋電源模塊電流
TPA158產品現已量產，可提供樣品及評估板。如有需求，請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com。
