輸入偏置電流僅100fA！思瑞浦推出飛安級運算放大器TPA3530

TPA3530采用MOSFET輸入級，結合獨特的二極管結構，不僅提供了有效的ESD保護，而且能極大程度降低漏電流對輸入引腳的影響。

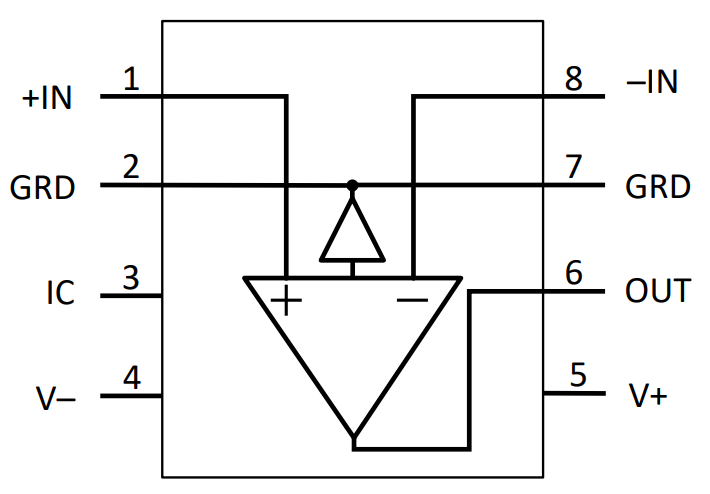

TPA3530內部集成了保護環緩沖器，用于隔離輸入引腳，防止受到PCB板漏電流的影響。緩沖器的輸入連接到同相輸入端 (IN+)，在主放大器反饋環路建立后，同相輸入電壓約等于輸入共模電壓。緩沖器的輸出連接到外部引腳（GRD），有效保護外部器件免受漏電流影響。

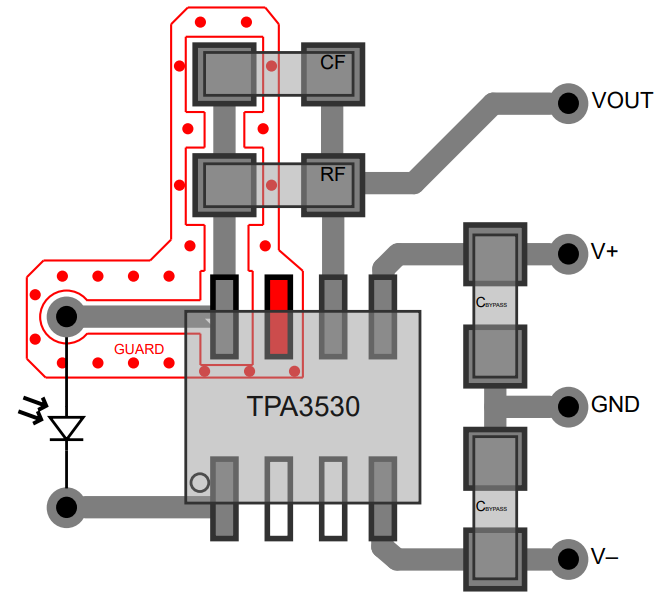

TPA3530采用工業標準SOIC8封裝，并對引腳排列進行優化，可有效防止敏感輸入引腳、電源和輸出引腳之間的信號耦合，同時簡化了保護環走線的布線。下圖展示了跨阻放大器（TIA）電路中保護環的實現，保護環形狀沿著無源元件周圍布設，確保整個高阻抗節點都受到保護，由內部的保護環緩沖器（標紅引腳）驅動。

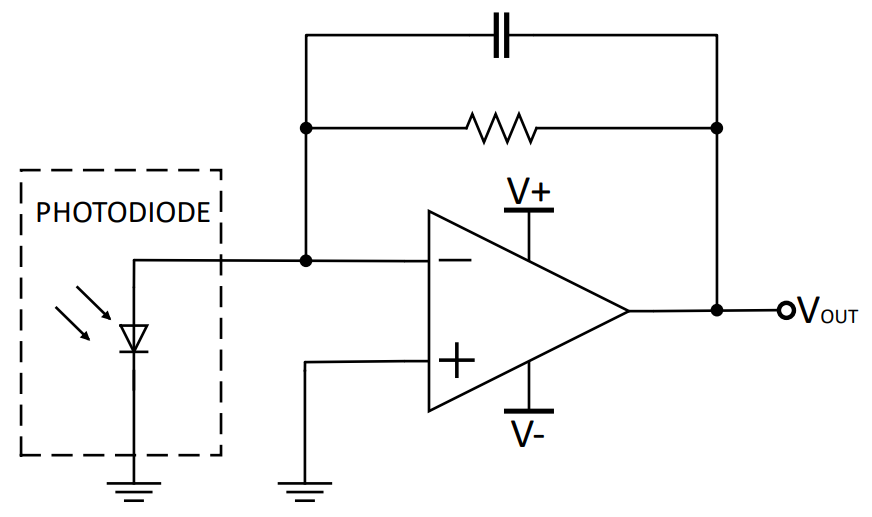

TPA3530非常適合用于電流輸出傳感器，如光電二極管和光電倍增管等。這些傳感器需要檢測微弱的光電流信號，并將其轉換為電壓信號。由于偏置電流Ib產生的電壓等于Ib×Rf，因此低偏置電流對于降低直流輸出誤差至關重要。

TPA3530廣泛應用在生物、化學、醫藥等領域的實驗室儀器中，如光度計、色譜儀、質譜儀和pH計等。這些儀器需要將特定波長的光通過高靈敏度光電檢測器轉換為電信號。由于光學器件的反射損耗等原因，到達檢測器的能量比較微弱，因此除了減小偏置電流的影響外，TPA3530優異的失調電壓、溫漂和噪聲性能，可滿足測量精度的要求。
