聚焦高性能模擬芯片和嵌入式處理器的半導體供應商思瑞浦3PEAK（股票代碼：688536）全新推出國際領先的高性能電壓基準產品TPR70。
TPR70是思瑞浦公司采用CMOS工藝設計的一款具有超低溫漂系數和超高初始精度的電壓基準芯片。
產品集成了高性能的溫漂控制電路，在-40°C到125°C的溫度范圍內，溫漂系數典型值只有1.5ppm/°C，相比高性能電壓基準產品TPR50的溫漂參數做了進一步升級，達到了國際先進水平。
TPR70采用了新穎的架構設計，大大提升了輸出電壓的精度，初始精度達到了±0.05%，同時1000小時的長期漂移指標低至10ppm/1000h，保證長期工作時具有穩定的輸出精度。
TPR70支持0.1μF到100μF容性負載范圍內，提供了多種輸出電壓選項，非常適合作為高精度電壓基準源應用在測試測量、工業儀器、數據采集、通訊和醫療設備等領域。
初始精度：表征基準電壓在 25°C 時與標稱電壓的接近程度。通常以百分比的形式表示偏差程度。
TPR70系列基準的初始精度最大值0.05%,高的初始精度為系統帶來了精確的基準電壓，該電壓常常作為系統ADC或者DAC的基準，對于ADC來說，二進制值
Vref的偏差會帶來二進制值的偏差從而帶來系統誤差，只有足夠高精度的基準電壓才能保證ADC轉換出來的二進制值的準確性。

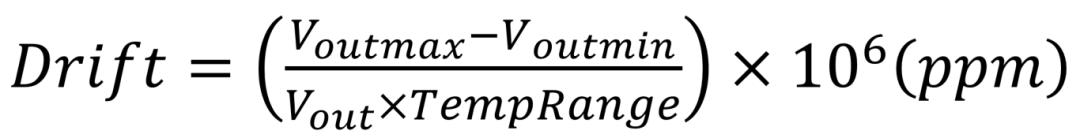

溫漂（Drift）：表征的是輸出電壓隨溫度的變化情況，也稱為溫度系數，單位為ppm/℃

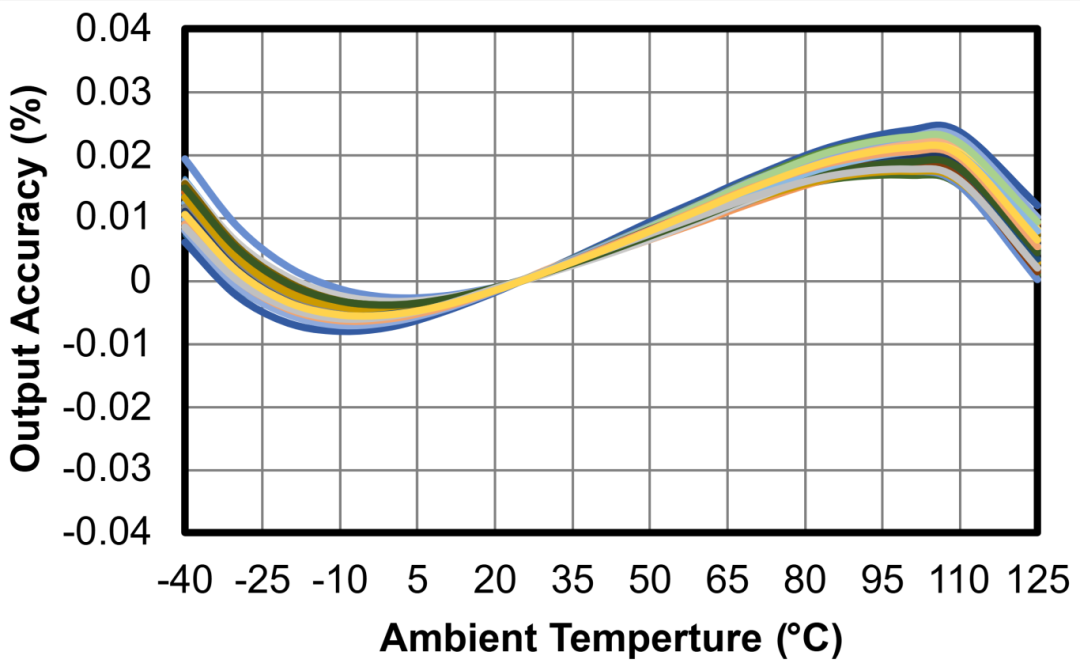

全溫度范圍芯片的輸出精度隨溫度的變化曲線如下：

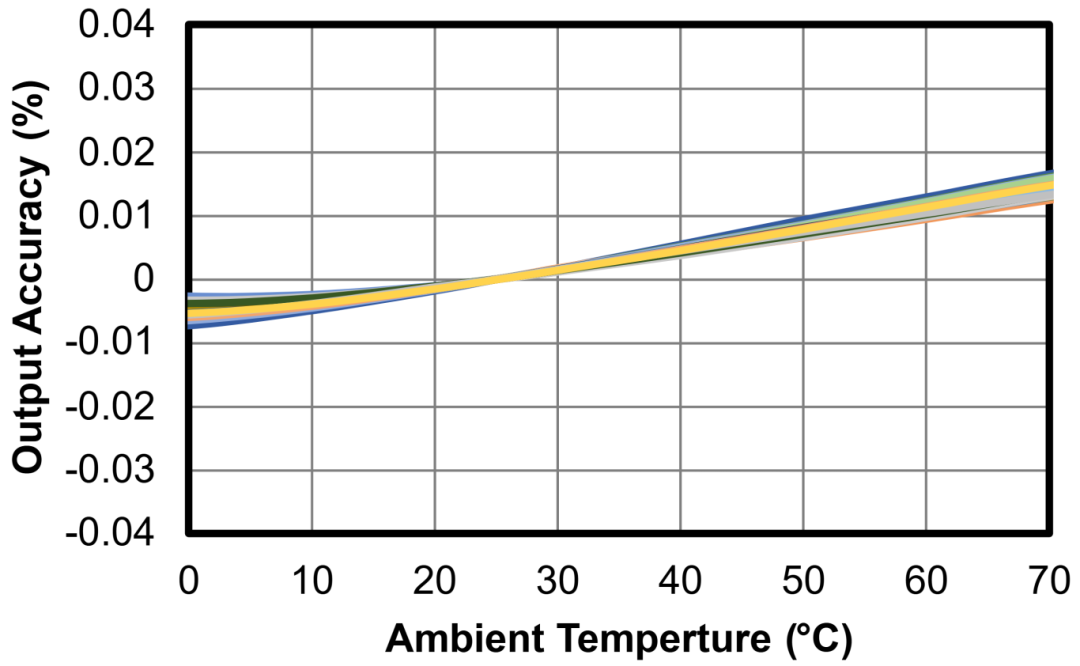

其中0°C~70°C下芯片的輸出精度隨溫度的變化曲線如下：
芯片的溫漂在-40℃~105℃范圍內典型值為1.5ppm/℃，最大值3ppm/℃。小的溫漂使得系統可以在全溫度范圍內的測量值保持穩定，免除了對系統做溫度校準的大量工作，提高了生產效率。

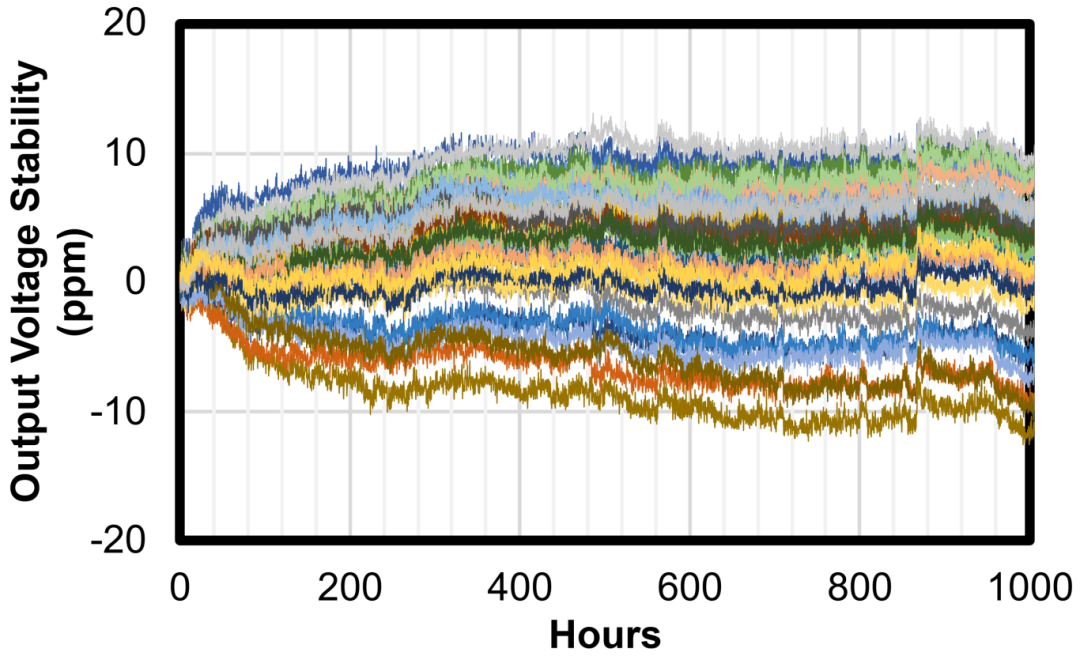

時漂：又叫長期穩定性，是芯片老化導致的輸出電壓隨時間的偏差。
TPR70系列初始1000小時的漂移為10ppm，保證了系統在長期工作過程中的穩定性。

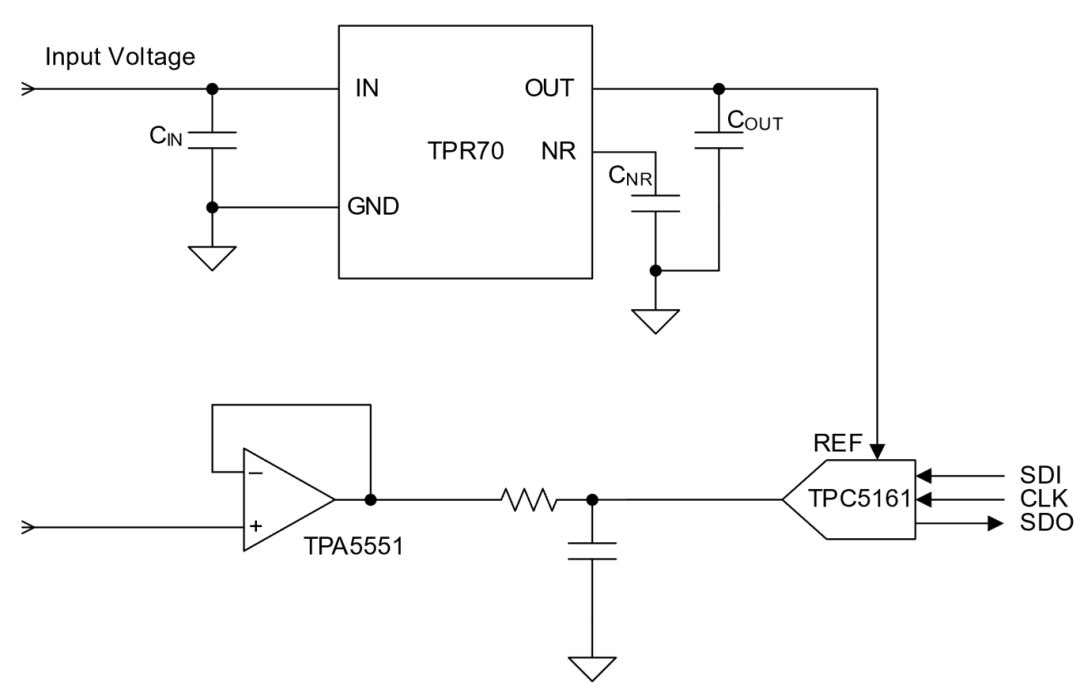

TPR70全系列產品可以保證±10mA的輸出電流能力，其輸出可以不經過運放直接給到ADC作為基準電壓。下圖是TPR70的典型應用電路圖，輸出電容支持0.1μF~100μF，NR腳接10nF以上的電容對地，可以進一步減小TPR70的輸出電壓噪聲。
寬輸入范圍：7.5V~15V
多種固定輸出版本：2.048V, 2.5V, 3V, 3.3V, 4.096V, 5V和10V
低溫漂：
a: 典型值2.5ppm/°C從0°C 至 70°C
b: 典型值1.5ppm/°C從-40°C 至 125°C
高初始精度：初始精度最大值0.05%
低時漂：典型值10ppm 初始1000小時
低噪聲：1 μVpp/V
寬工作溫度范圍：?40°C 至 125°C
封裝：SOP8
高精度基準源對于高精度信號鏈至關重要，一個標準信號鏈路中通常包含ADC，DAC用于測量和還原模擬信號。基準源為信號鏈路中可用的最高電壓參考，其本身的精度對于系統整體精度表現起到決定性作用。

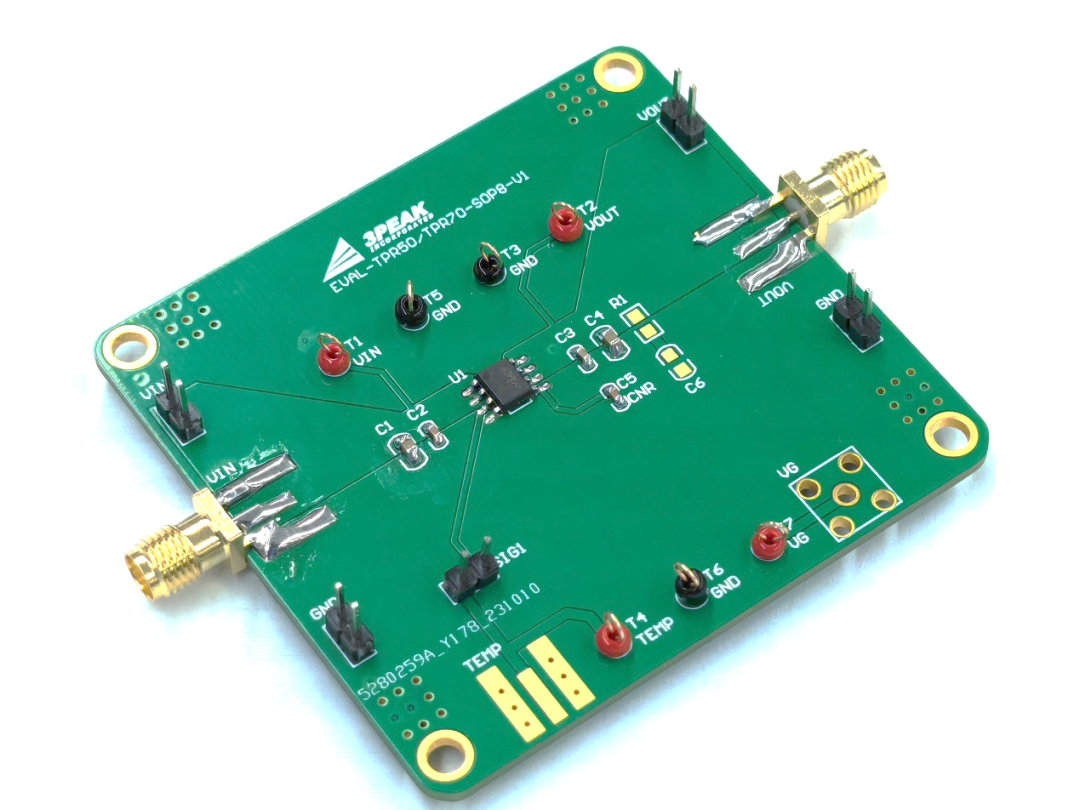

TPR70 EVM
TPR70現已量產，可提供樣品和評估板服務, 如有需求請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com，您也可電話聯系思瑞浦銷售021-51090810轉分機6016。
