輻射騷擾主要是指能量以電磁波形式由源發射到空間或能量以電磁波形式在空間傳播的現象。輻射騷擾是電磁兼容的重要內容，也是測試最不容易通過且最難整改的項目，談到電磁兼容測試不合格令人首先想到的就是輻射騷擾超標（ReF）；輻射騷擾超標的產品可能引起周圍裝置、設備或系統性能降低或者對有生命或無生命物質產生損害，一定要整改合格、符合有關法規標準要求，產品才能順利走向市場。
產品輻射騷擾容易超標、整改不可避免，就需要相應負責的工程師；工程師需要一定的無線電基礎知識，了解輻射騷擾的概念，看懂電路圖和輻射騷擾測試圖，有電子設計經驗或EMC行業工作經驗，就比較容易找出解決問題的辦法。
整改方法
1. 了解產品的特點、輻射騷擾超標情況；
2. 了解原理圖中主芯片的工作原理，分析振蕩信號和高頻信號的騷擾源；
3. 結合Layout和原理圖，分析主要騷擾源頭；
4. 采取適當措施，進行整改；
5. 驗證整改效果；
6. 效果不理想返回檢查，綜合考慮方案簡化和驗證，找出最簡單、經濟方案；
7. 測試合格后，記錄筆記，小結經驗；
整改過程
這里詳細介紹一款大功率PD移動電源ReF整改過程，因保密原因一些信息不便提供。案例產品為便攜式充電器，塑料外殼，內置10000mAh/7.4V聚合物電芯，輸出功率63W帶2A1C。在SGS/ITS測試時，2次沒有通過ReF。

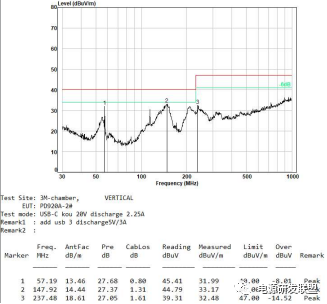

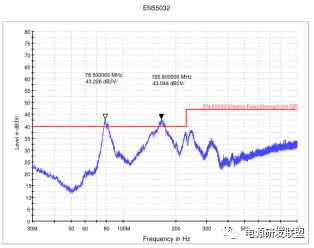

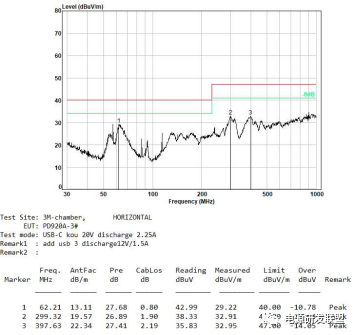

第一次：測試數據水平和垂直曲線（EN55032)(PD=20V/2.25A)
第二次：在輸出接口加磁環，測試有效果。78.5MHZ這個尖峰就消失了，說明其原因在該接口影響。
第三次：在PCBA輸出位置加入共模電感，測試沒有效果。
效果不顯著，但是還需要進行優化。
綜合以上，從源頭開始一步步查找問題根源，輻射騷擾源一直停在58-78MHZ位置不變，其所有的方法都已經采用，都沒效果，才意識到一直以來被遺忘問題---地平面干擾；

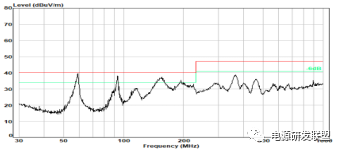

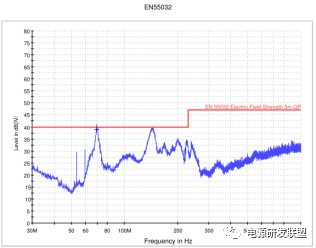

第四次：優化PCB布局與走線后，測試水平和垂直曲線效果（EN55032)

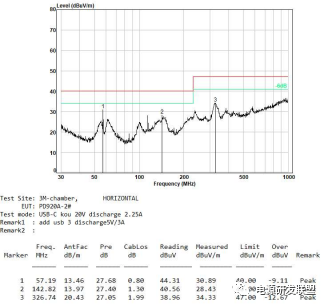

(PD=20V/2.25A+USB5V/3A)

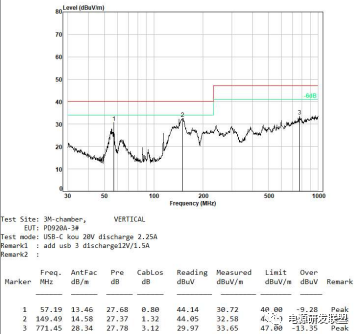

(PD=20V/2.25A+USB12V/1.5A)
經驗總結

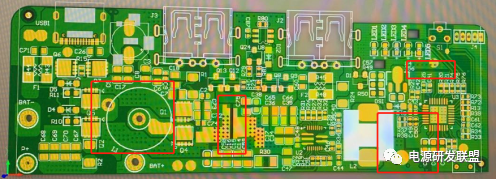

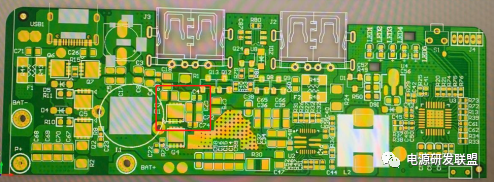

第一版：初始調試功能板，并沒有考慮到EMC問題

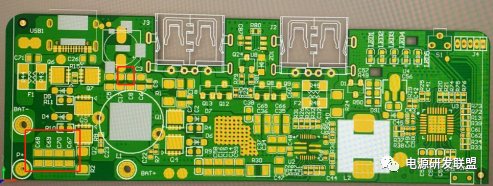

第二版：測試EMC超標嚴重，在第一版基礎上優化電容濾波，結果測試EMC超標5個dB

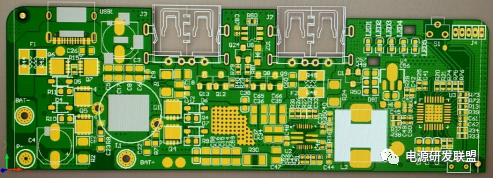

第三版：在第二版基礎上優化，在第二版找到單口20V/2.25A超標5個dB，優化后沒有超標，但是組合測試58-78MHZ有超標1.5個dB。

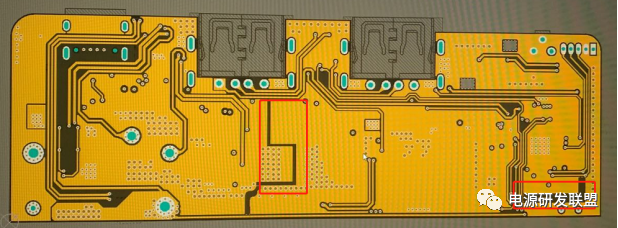

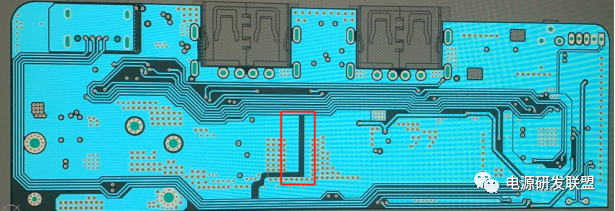

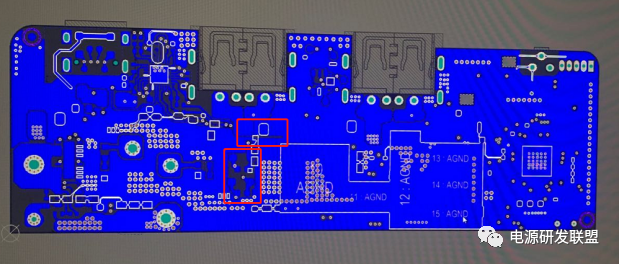

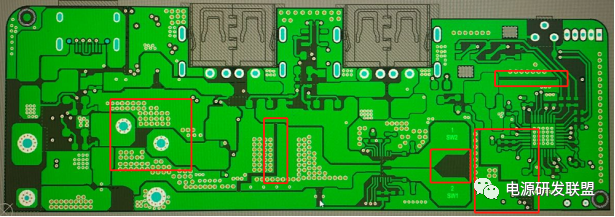

第四版：在第三板基礎優化，地平面（鋪地線）處分，電感和鋪地線分割0.4mm以上，大改中間層走線，區分高頻和電流線干擾。
作者：Colin Wang
來源：電源研發聯盟
