在做完PCB生產后，批量生產的板子肯定會選擇做SMT貼片。
但如果只是少量的幾塊板或者板子上器件很少的情況下，大概率都會選擇人工焊板。
焊接前，除了準備焊接物料之外，工程師還需要打印焊接用圖紙資料。
一般會有兩種方式提供。
一種是把PCB板絲印文件直接打印出來（如下圖），再附上BOM表（略）。

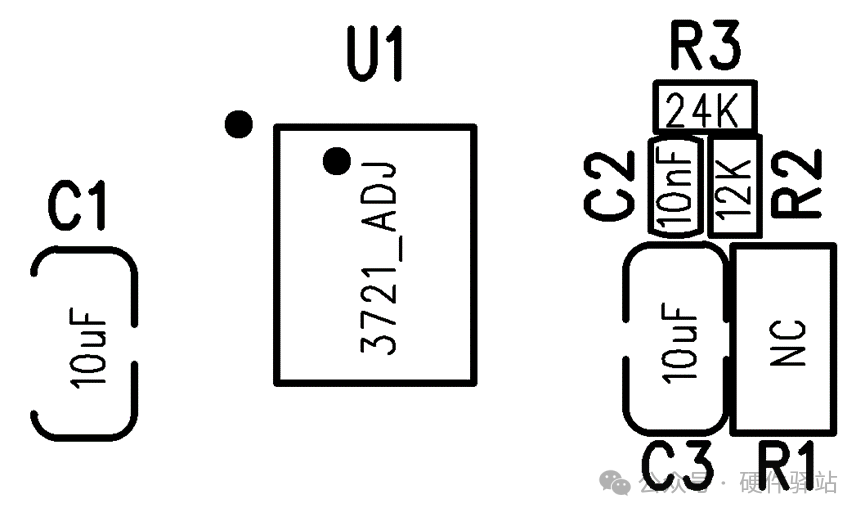

另外一種就是在原絲印文件的器件中間增加器件值（如下圖）， BOM就不一定需要提供了。
下面就講講第二種方式輸出絲印文件時，如何把器件值也添加到絲印文件中。
（備注：此絲印文件不能用于生產，只提供焊接使用）
1、選中器件，點擊右鍵。

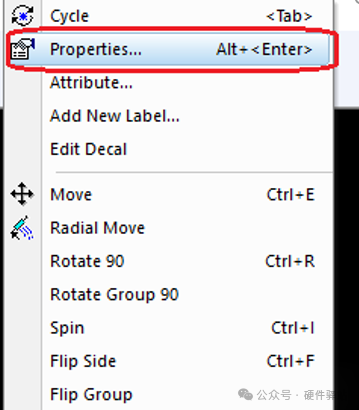

2、點擊“Properties”。

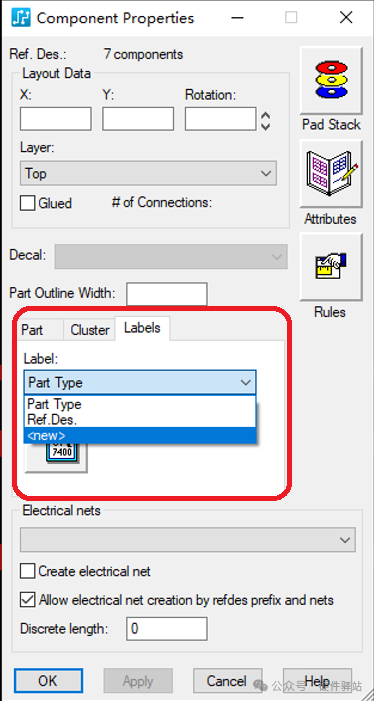

3、在“Component Properties”彈出菜單選擇“Labels”。

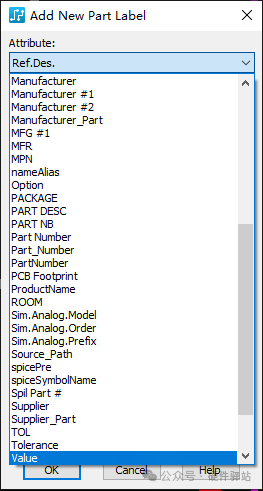

4、在“Add New Part Label”彈出菜單下拉選擇“Value”。

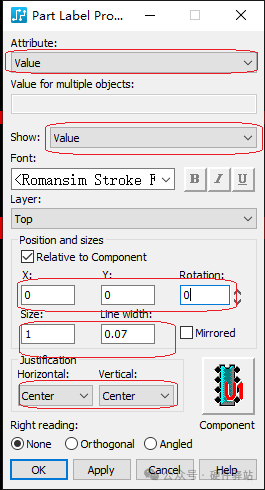

5、然后修改信息如下圖。

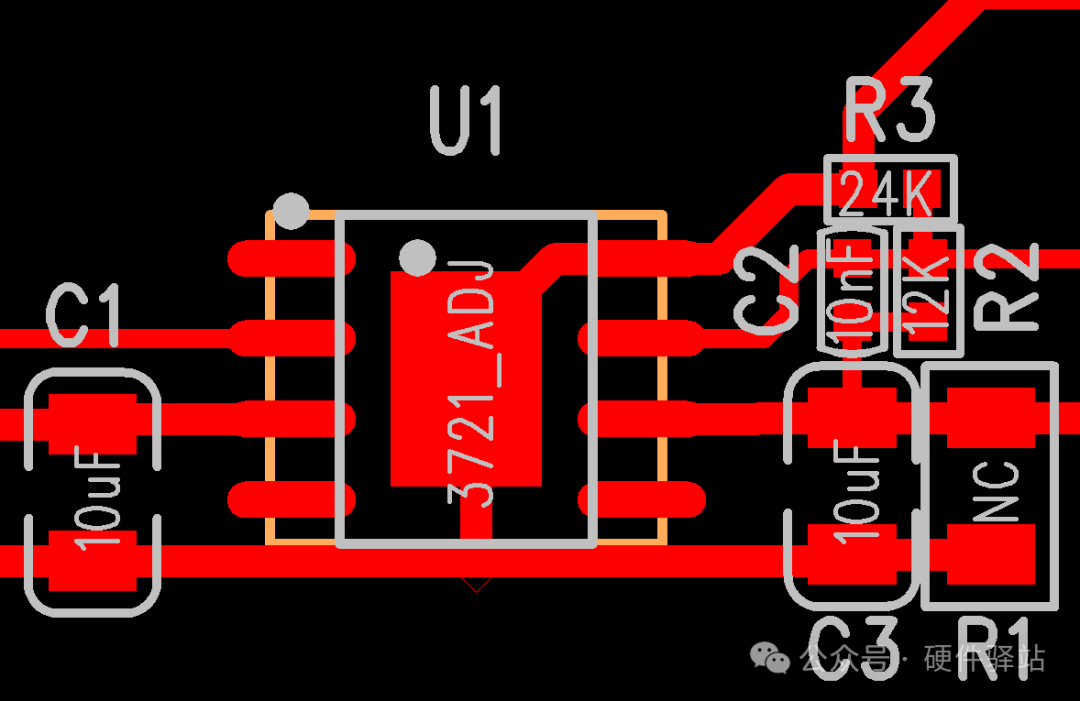

6、結束點“OK”，可以看到器件值已經顯示在器件框里面了。
7、再通過“FILE”菜單，選擇“CAM”，就可以輸出有器件取值的絲印文件了。
