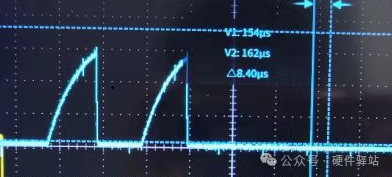

一個電平轉換電路，通訊速率上不去，波形失真，需要分析具體原因。輸出波形如下，嚴重失真。
電平轉換電路示意圖如下：

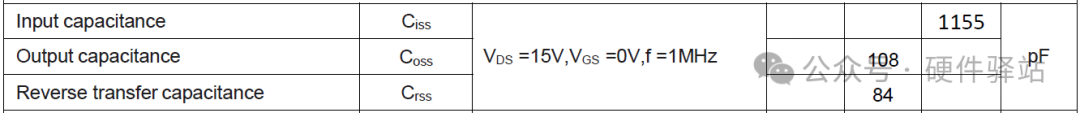

電平轉換電路很簡單，懷疑是MOS管的問題。根據提供的MOS管資料，查到如下電容數值偏大。
經查詢，此MOS管型號沒有SPICE模型參數，為了方便對比，下載了一個極間電容也較大的MOS做分析，同時也找了一顆電容較小的對比。

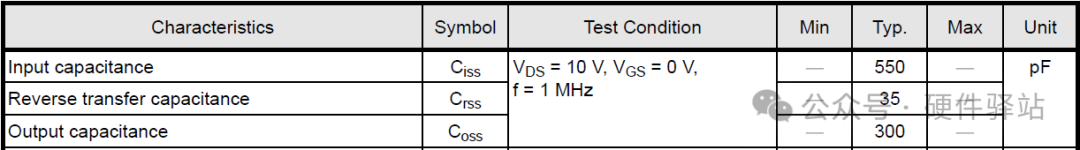

下圖為MOS管SSM3K341R的電容參數。

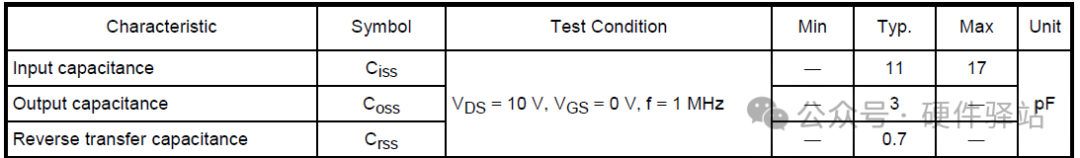

下圖為MOS管T2N7002AK的電容參數。

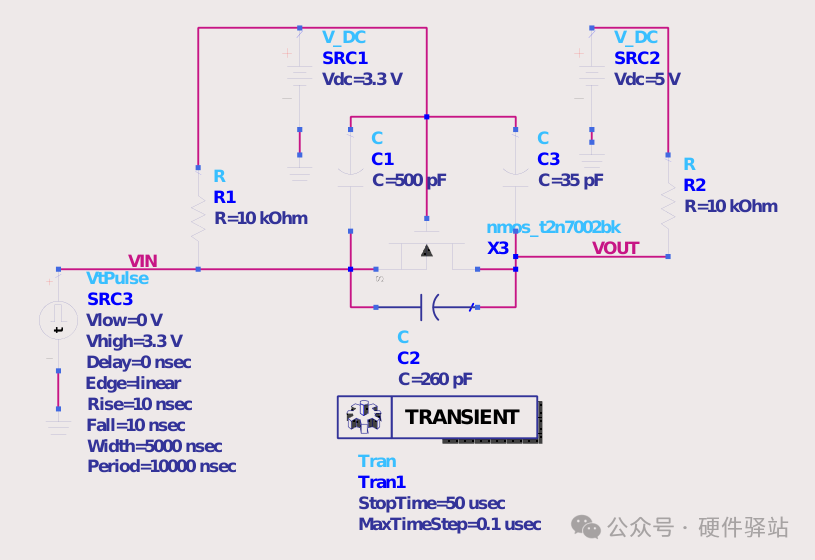

導入上述兩顆MOS管的SPICE模型，建立電路仿真環境，仿真結果如下。

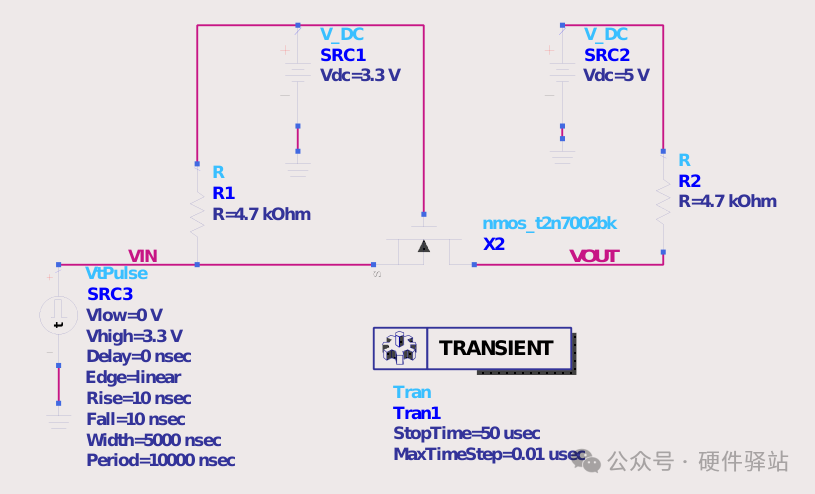

條件1，采用電容較小的MOS管：T2N7002AK；仿真100K信號電平轉換，波形正常。

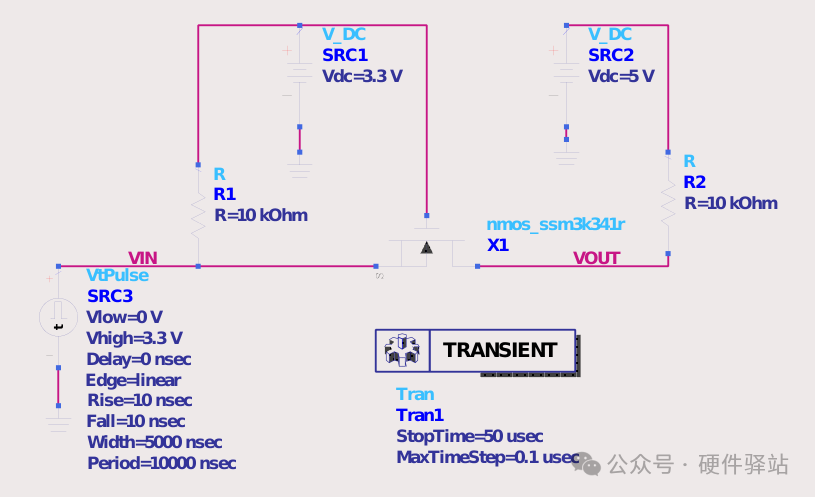

條件2，采用電容較大的MOS管：SSM3K341R；仿真100K信號電平轉換，波形失真，且高電平低于4V。
條件3，采用電容較小的MOS管：T2N7002AK；同時增加極間電容，仿真100K信號電平轉換，波形失真，證明MOS管極間電容過大會導致通訊速率下降。
通過修改電平轉換MOS管，替換為極間電容小的型號，問題解決。
