本文通過實驗驗證CAN控制器的錯誤處理機制是否符合相關標準。

具體而言，我們使用ZPS-CANFD設備（ZPS-CANFD介紹）作為測量工具，USBCANFD-200U作為被測設備（DUT），通過注入特定類型的錯誤，觀察DUT的響應是否符合ISO16845-1:2016和ISO11898-1:2015標準的要求。

實驗包括接收錯誤響應驗證和發送錯誤響應驗證兩個部分。

打開ZPS-CANFD和USBCANFD-200U的配套軟件。

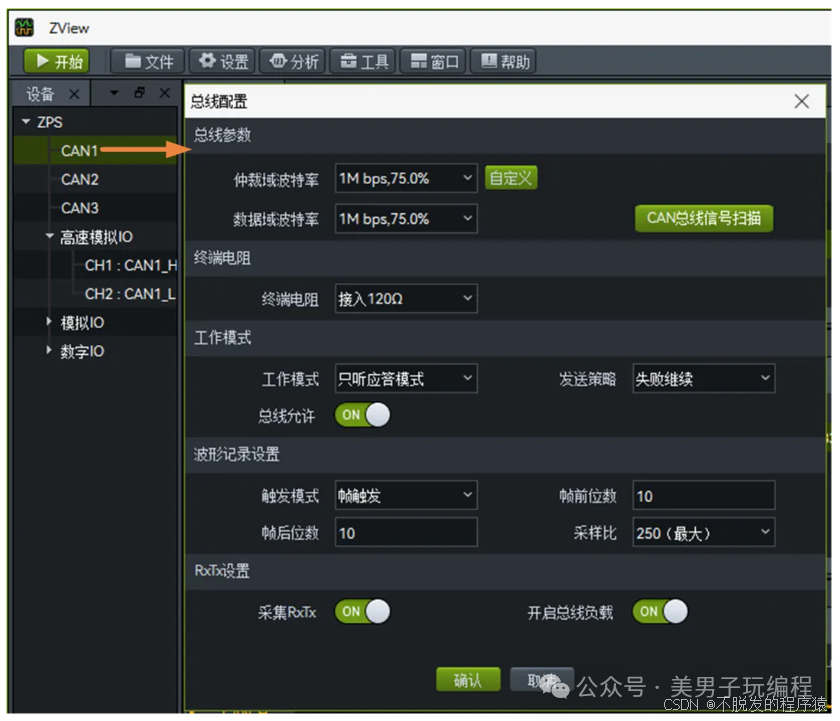

配置CAN通道參數，包括波特率和終端電阻，確保兩者匹配。

開啟CAN通道，ZPS-CANFD設置為“只聽?wèi)?yīng)答模式”，以便于觀察DUT的錯誤幀響應，而不干擾總線。

在CAN控制器的運行機制中，當接收到不同類型的錯誤時，錯誤幀的生成位置和REC（接收錯誤計數器）的增量會有所不同。本節通過兩個實例驗證DUT在接收錯誤時的響應。

觀察出現CRC錯誤后，錯誤幀生成位置是否符合標準。

觀察出現錯誤幀后，REC遞增是否符合標準。

根據ISO16845-1:2016標準7.2.5小節，當DUT接收到CRC錯誤（CANFD幀）時，它將生成一個有效的錯誤幀，從CRC定界符后的第四位開始。

根據ISO16845-1:2016標準7.6.10小節，當DUT生成一幀錯誤幀后，其REC應增加1。

在ZPS-CANFD軟件的報文發送窗口，添加任意報文（例如ID為100的CANFD幀）。

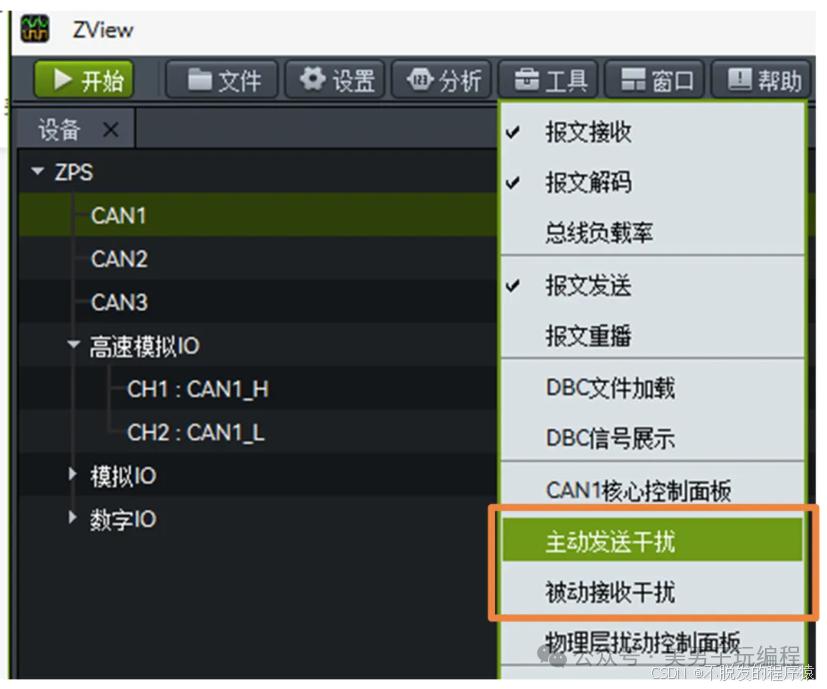

打開高級按鈕，勾選“發送干擾”，將干擾位置設置為“自定義”，干擾類型選擇“單位干擾”。

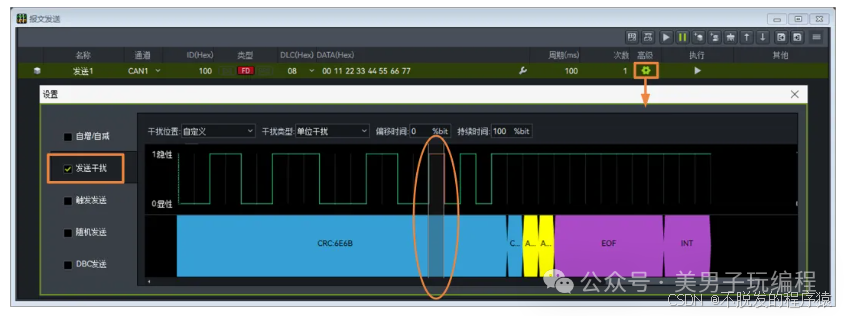

將干擾光標移到CRC字段的某個位（注意避開固定填充位），如下圖所示。

在ZPS-CANFD軟件界面，觀察錯誤幀波形。

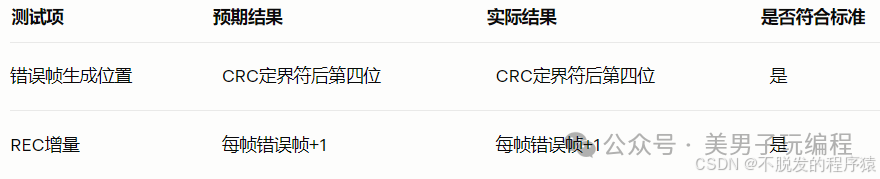

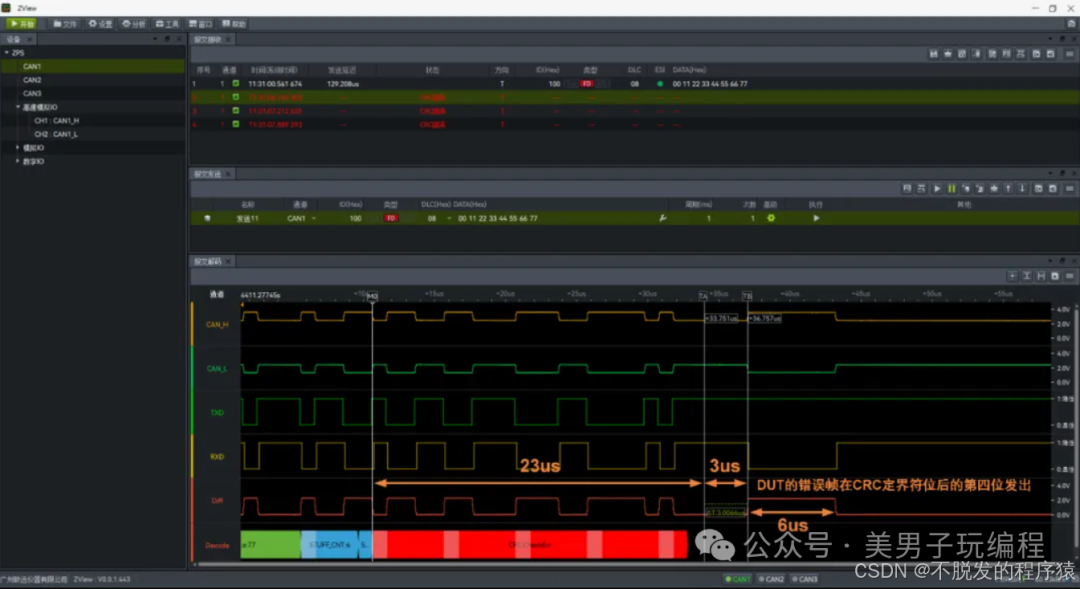

當DUT接收到CRC錯誤后，其錯誤幀從CRC定界符后的第四位開始發出，符合標準。

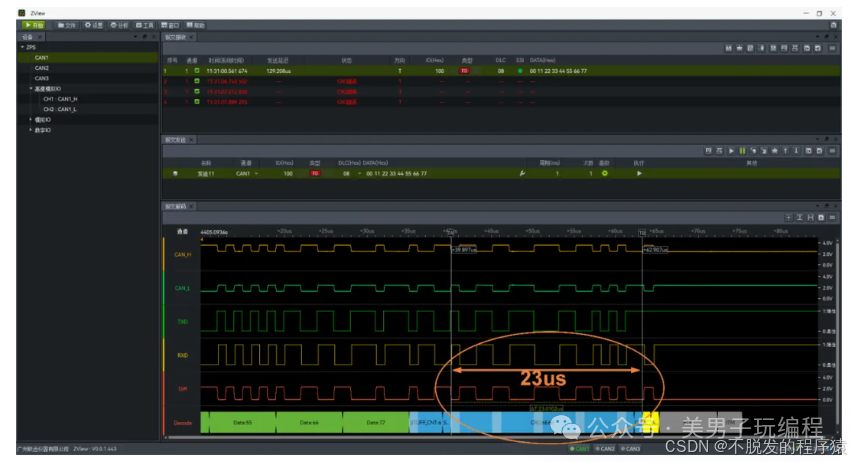

下圖分別展示了正確幀和錯誤幀的CRC定界符位置對比。

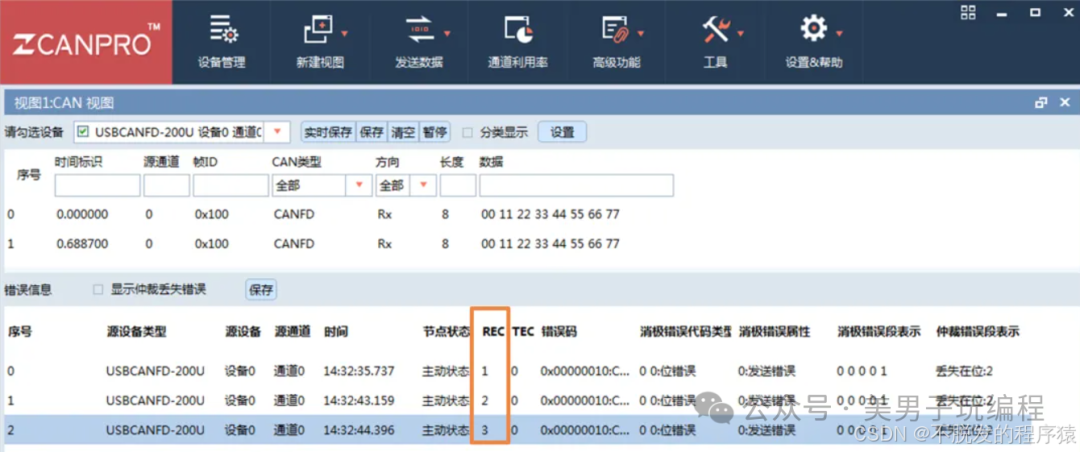

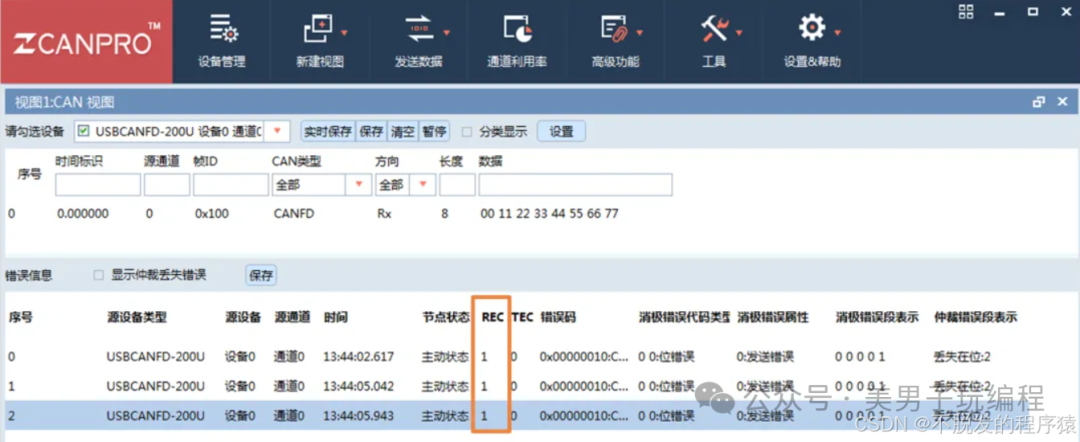

在DUT軟件界面，觀察錯誤信息。當出現一幀錯誤幀時，REC+1；出現兩幀錯誤幀時，REC+2，以此類推，符合標準。如下圖所示。

觀察出現EOF錯誤后，錯誤幀生成位置是否符合標準。

觀察出現錯誤幀后，REC遞增是否符合標準。

根據ISO16845-1:2016標準7.2.10小節，當DUT接收到EOF錯誤時，它將生成一個有效的錯誤幀，從損壞位的下一位開始。

根據ISO16845-1:2016標準7.6.14小節和ISO11898-1:2015標準12.1.4.2小節，若REC起始值為0且ACK發送成功，REC保持為0；若REC起始值大于0且ACK發送成功，REC減1。

根據ISO16845-1:2016標準7.6.8小節，當DUT生成一幀錯誤幀后，其REC應增加1。

在ZPS-CANFD軟件的報文發送窗口，添加任意報文。

打開高級按鈕，勾選“發送干擾”，將干擾位置設置為“自定義”，干擾類型選擇“單位干擾”。

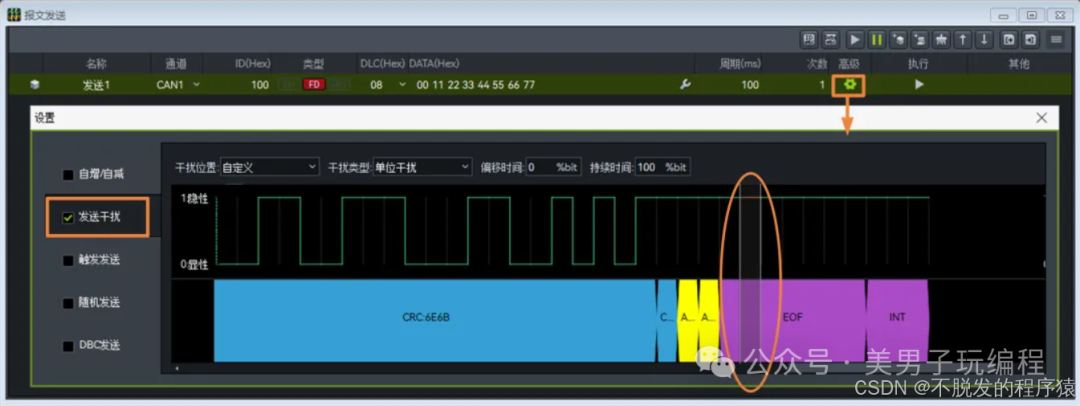

將干擾光標移到EOF位，如下圖所示。

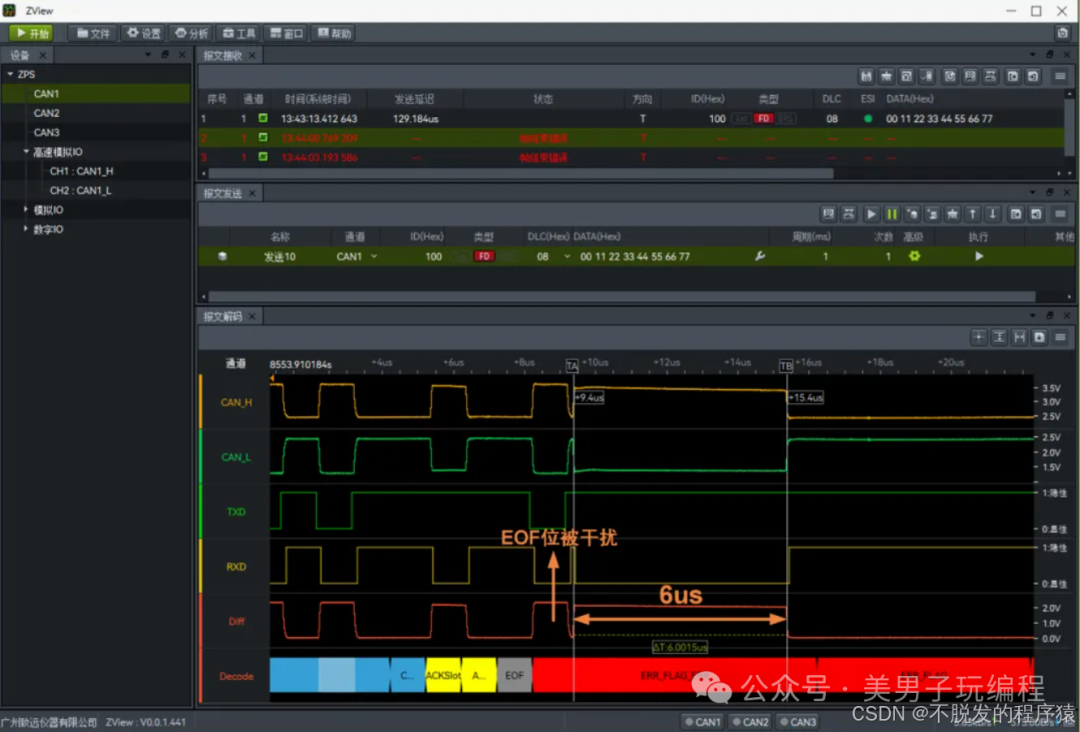

在ZPS-CANFD軟件界面，觀察錯誤幀波形。當DUT接收到EOF錯誤后，其錯誤幀在該位之后的第一位開始發出，符合標準。如下圖所示。

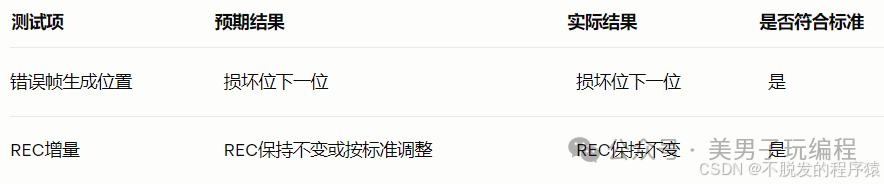

在DUT軟件界面，觀察錯誤信息。當出現一幀錯誤幀時，REC保持初始值，符合標準。

例如，若REC初始值為1，因?yàn)镋OF錯誤出現在ACK之后，ACK發送成功，REC-1；EOF錯誤發生，REC+1，因此REC值不變。如下圖所示。

觀察出現CRC定界符錯誤后，錯誤幀生成位置是否符合標準。

觀察出現錯誤幀后，TEC遞增是否符合標準。

根據ISO16845-1:2016標準8.2.5小節，當DUT發送報文的CRC定界符位被破壞后，它將生成一個有效的錯誤幀，從損壞位的下一位開始。

根據ISO16845-1:2016標準8.6.7小節，當DUT生成一幀錯誤幀后，其TEC應增加8。

在ZPS-CANFD軟件的被動接收干擾窗口，根據DUT發送的報文設置幀數據和干擾位置。

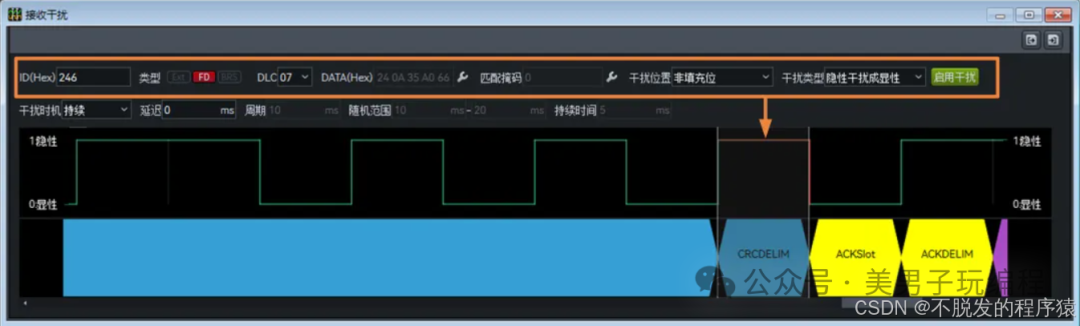

將干擾光標放到“CRC定界符”位，干擾類型選擇“隱性干擾為顯性”，并啟動干擾，如下圖所示。

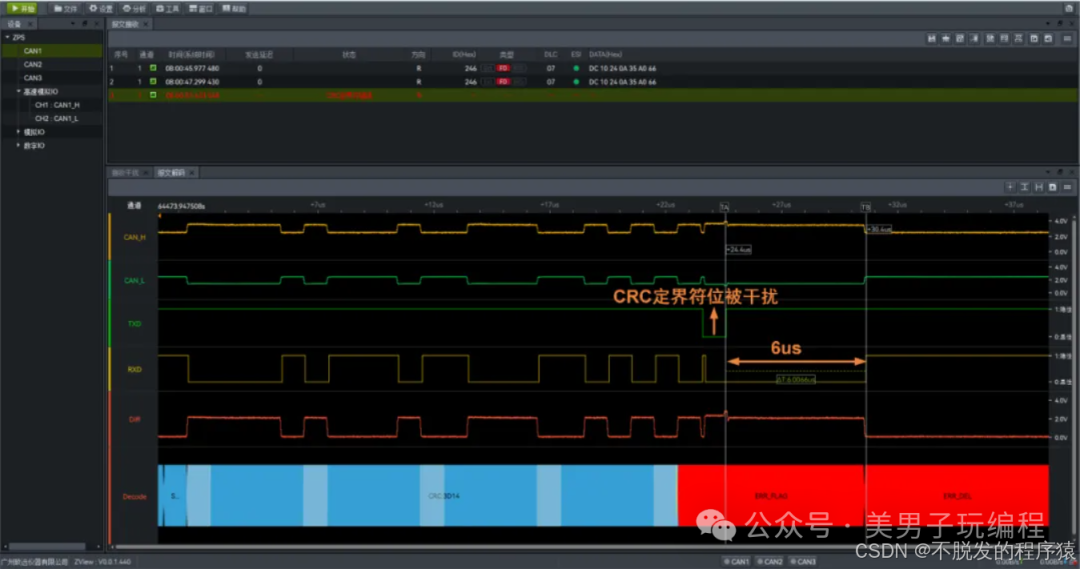

在ZPS-CANFD軟件界面，觀察錯誤幀波形。當DUT的CRC定界符位被干擾后，其錯誤幀在該位之后的第一位開始發出，符合標準。如下圖所示。

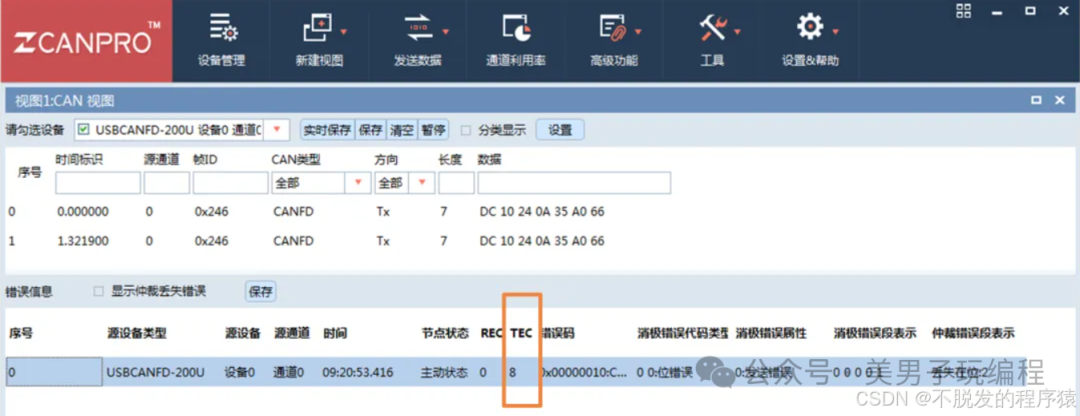

在DUT軟件界面，觀察錯誤信息。當發送一幀錯誤幀時，TEC+8；發送兩幀錯誤幀時，TEC+16，以此類推，符合標準。如下圖所示。

通過以上實驗，我們驗證了USBCANFD-200U的CAN控制器在接收和發送過程中對CRC錯誤、EOF錯誤和CRC定界符錯誤的響應完全符合ISO16845-1:2016和ISO11898-1:2015標準的要求。

具體而言：

這些驗證對于確保CAN總線系統的可靠性至關重要，尤其是在汽車電子和工業控制等對通信穩定性有嚴格要求的領域。通過使用ZPS-CANFD設備進行總線錯誤注入和分析，我們可以高效地驗證CAN控制器的錯誤處理機制，從而提高系統的設計和調試效率。
