芝能智芯出品英特爾在加州圣何塞舉辦的代工業務2025活動中，交流了代工業務的最新進展，聚焦18A制程節點、先進封裝技術及生態系統建設。
英特爾18A以RibbonFET和PowerVia技術為核心，預計2025年底實現高量產，Panther Lake和Clearwater Forest分別作為客戶端和服務器端的首發產品。與此同時，EMIB 2.5D/3.5D和Foveros Direct等先進封裝技術為AI芯片提供了高效解決方案。
我們從技術創新和生態系統戰略兩個維度，根據英特爾的思路來看看18A制程的突破、先進封裝，英特爾是否能在這個領域有所作為。
英特爾18A制程：
技術突破與市場競爭力
RibbonFET與PowerVia 英特爾18A制程（1.8nm等效）是其“五年四節點”計劃的巔峰之作，集成了RibbonFET柵極全環繞晶體管和PowerVia背面供電技術，成為業界首款同時實現這兩項創新的制程。
據英特爾數據，18A相較Intel 3在每瓦性能上提升約10%，晶體管密度提高15%-20%，為AI計算提供了更高的性能與效率。?
Panther Lake（AI PC處理器）和Clearwater Forest（服務器處理器）作為18A的首發產品，已于2024年完成晶圓出廠并成功啟動操作系統，顯示出制程的健康狀態。
Panther Lake的DDR內存已達目標頻率，Clearwater Forest則結合Foveros Direct 3D封裝和Intel 3-T基底芯片，預計成為業界首款高性能AI芯片，18A不僅適用于內部產品，還為外部代工客戶提供了可靠平臺。

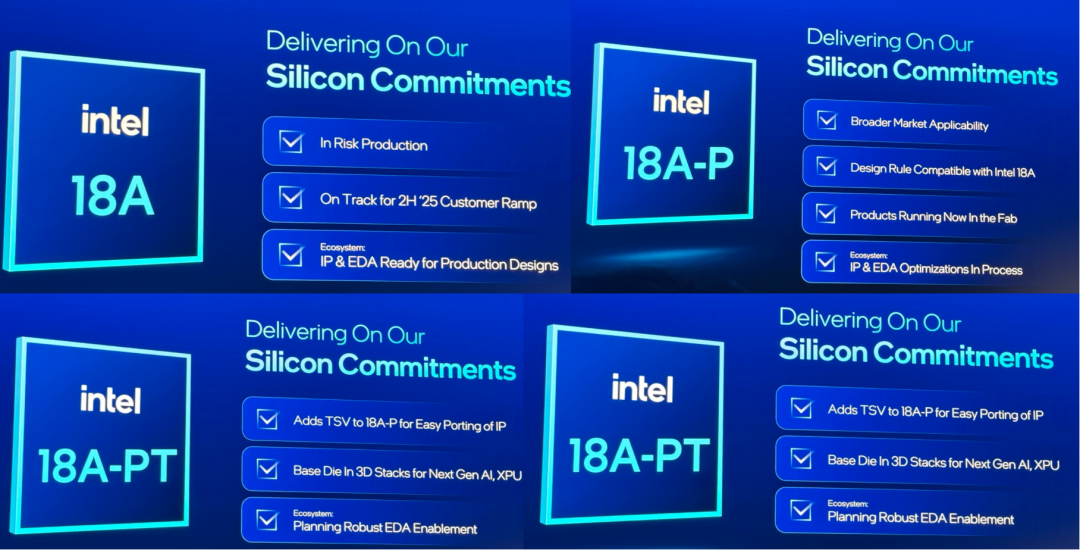

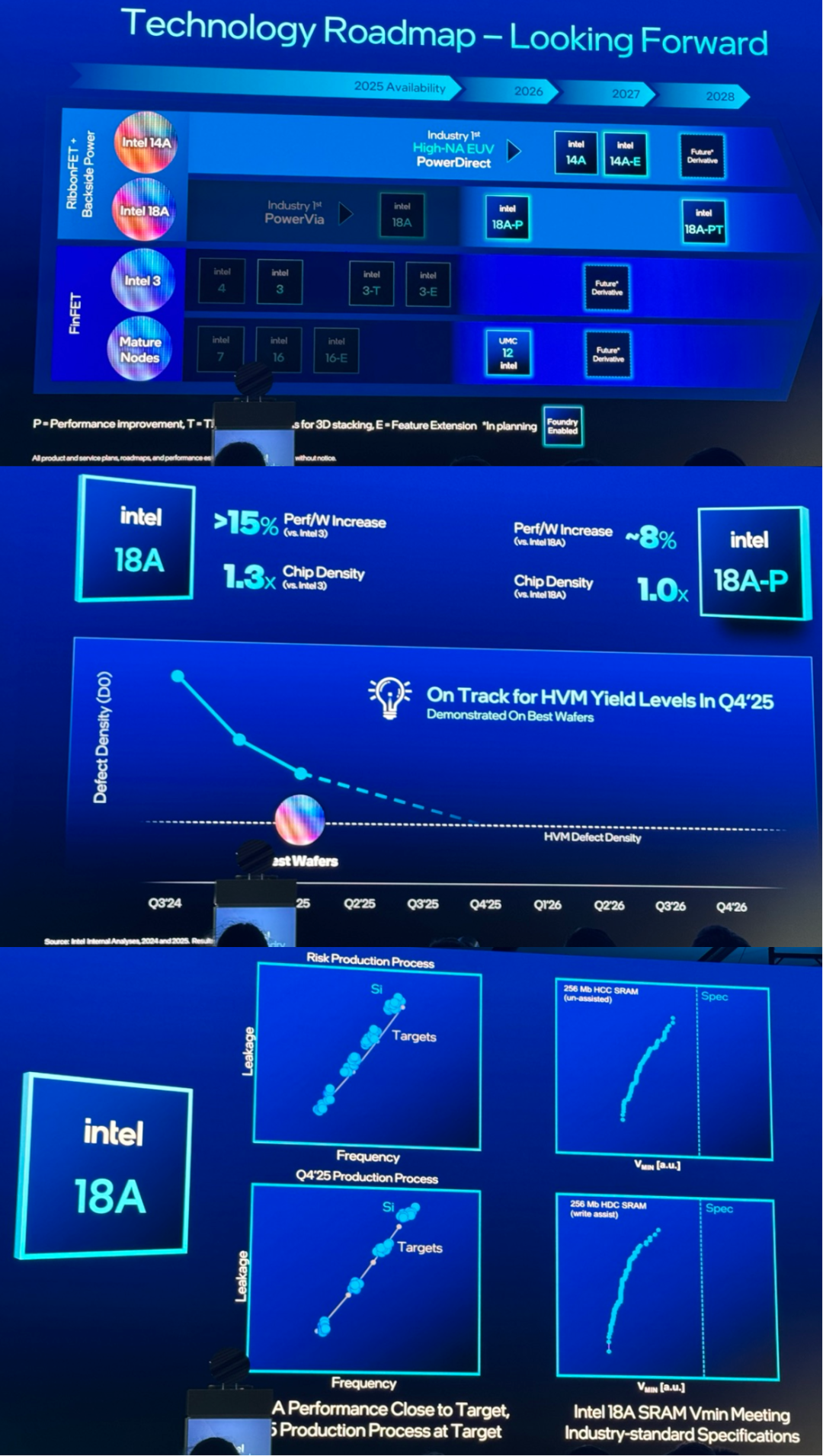

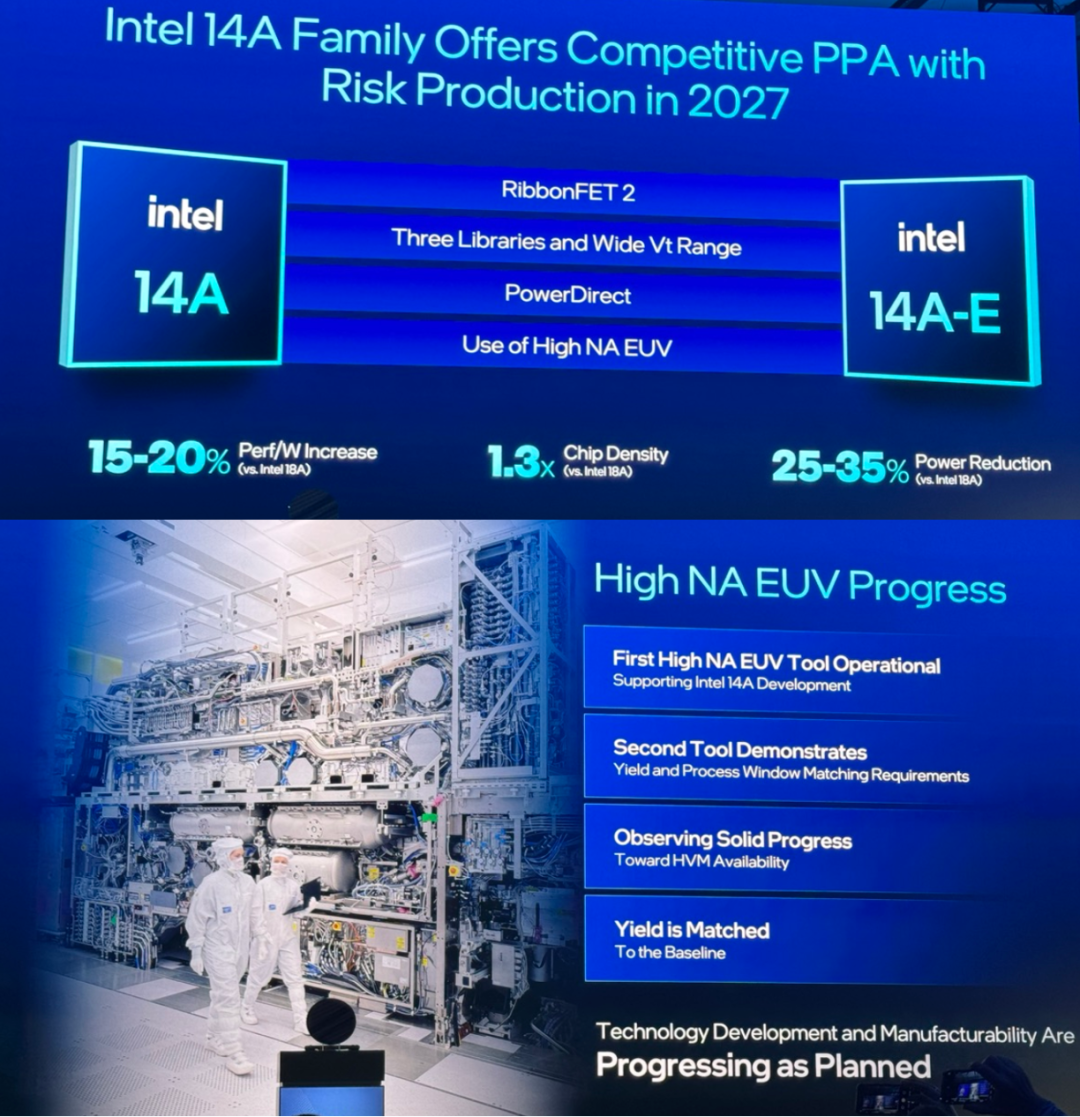

為滿足多樣化市場需求，英特爾推出了18A-P和18A-PT兩種變體。
英特爾18A直接對標臺積電N2（2nm等效），預計2025年下半年量產，略晚于臺積電N2的2025年中期量產。
18A在背面供電技術上領先，臺積電需到A16節點（2026年底）才引入類似技術（Super Power Rail）。然而，臺積電N2在晶體管密度上略勝一籌，英特爾需通過18A的性能效率和生態系統優勢彌補差距。?
英特爾聲稱18A的綜合性能優于臺積電3nm和2nm節點，尤其在功耗敏感的AI PC和服務器市場中更具競爭力。?
快速推進新技術可能導致良率問題。英特爾首席技術官在活動中坦言，18A面臨“起伏”，需通過與Synopsys、Cadence等EDA伙伴的協同優化，提升良率和可制造性。?
在代工模式下，低良率將直接增加客戶成本，可能削弱競爭力，Clearwater Forest推遲至2026年上半年，反映出復雜服務器芯片在驗證和量產上的挑戰。
先進封裝與生態系統：
英特爾代工的差異化優勢

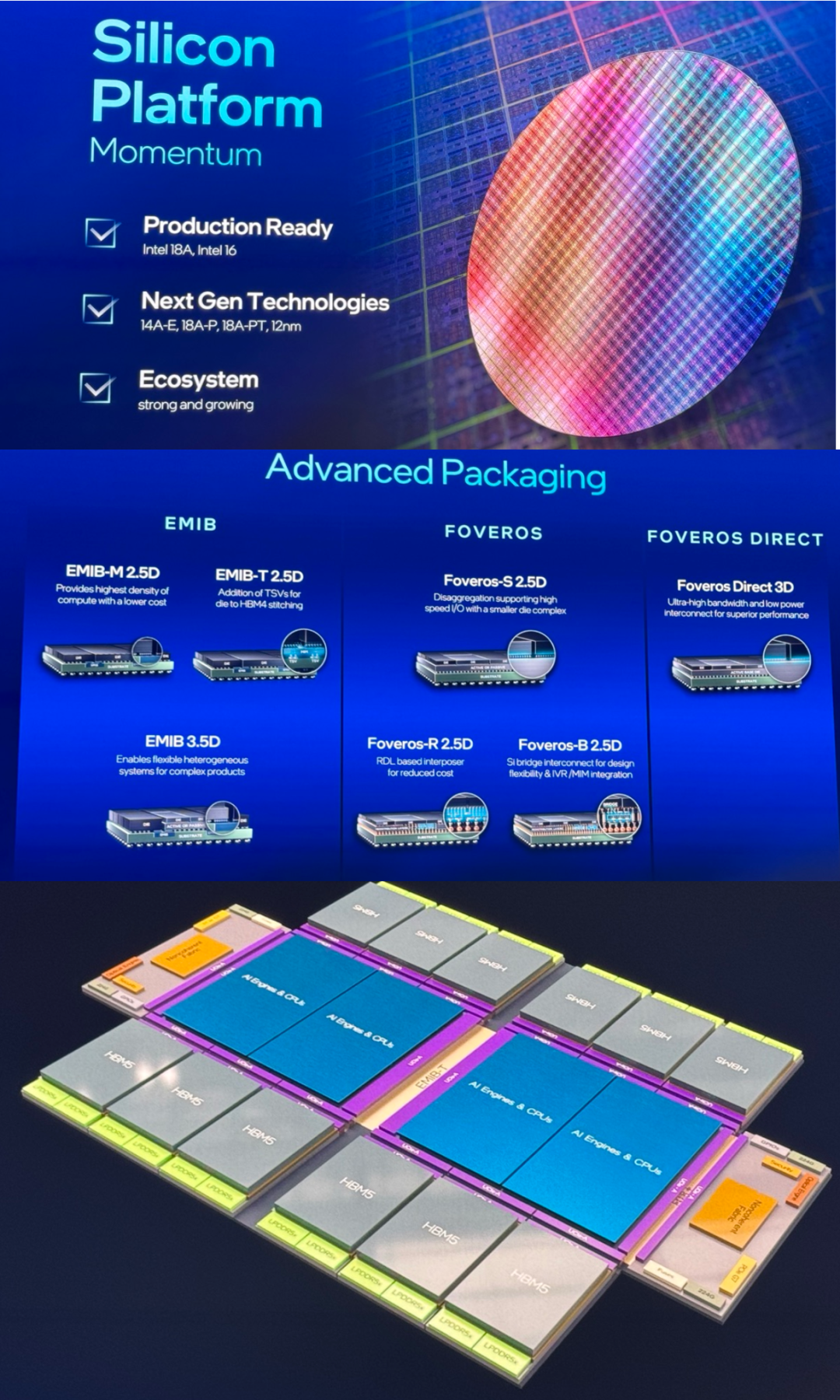

英特爾在先進封裝領域的創新為其代工業務提供了獨特優勢。
英特爾數據中心GPU Max系列SoC使用了EMIB 3.5D，集成了47個活躍瓦片、超1000億晶體管，展現了其在異構芯片設計上的領先能力。?
此外，英特爾展示了12x光罩示例芯片，集成AI引擎、HBM5、PCIe Gen7和光學引擎，在AI芯片封裝上的前瞻性。?

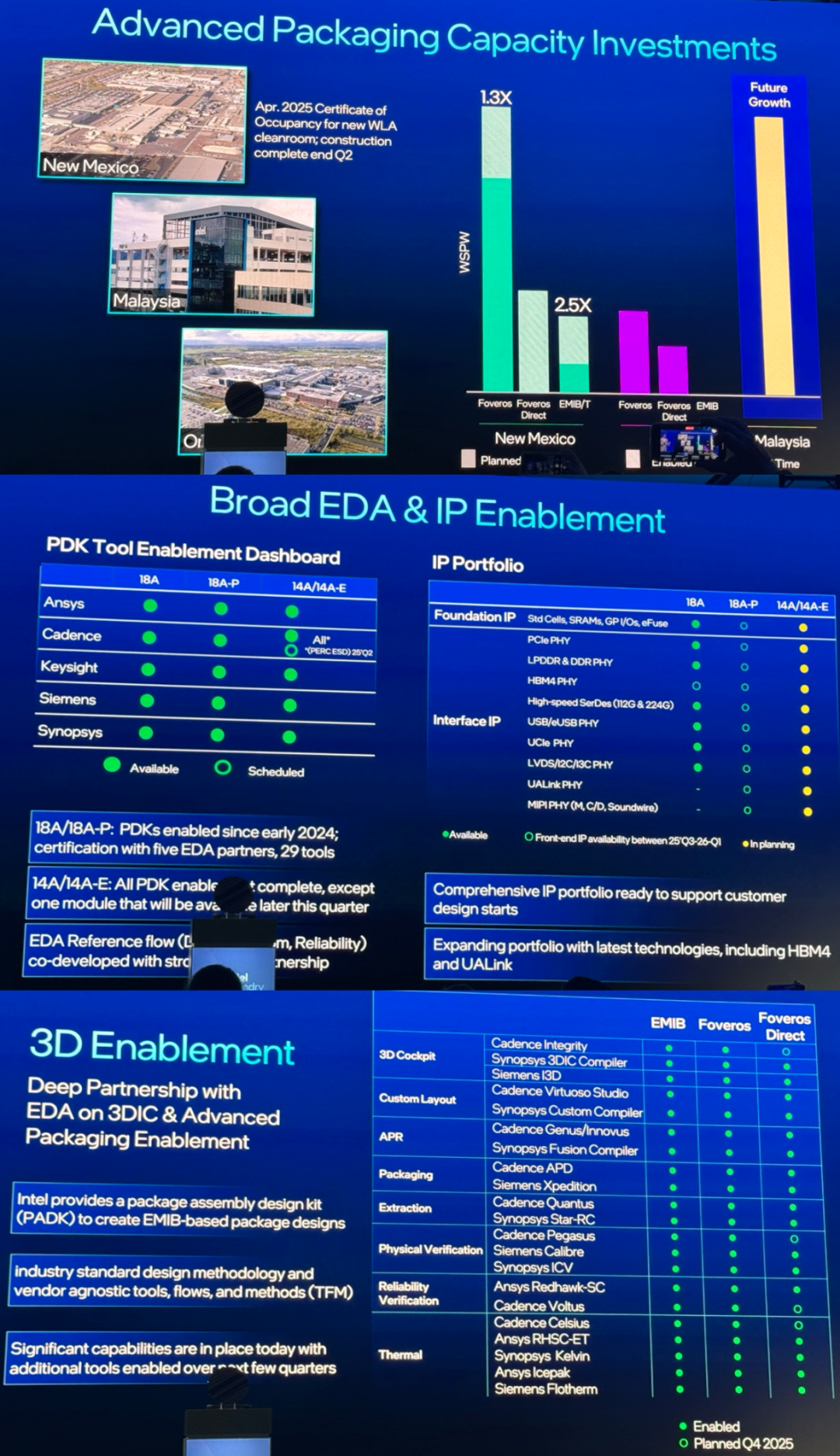

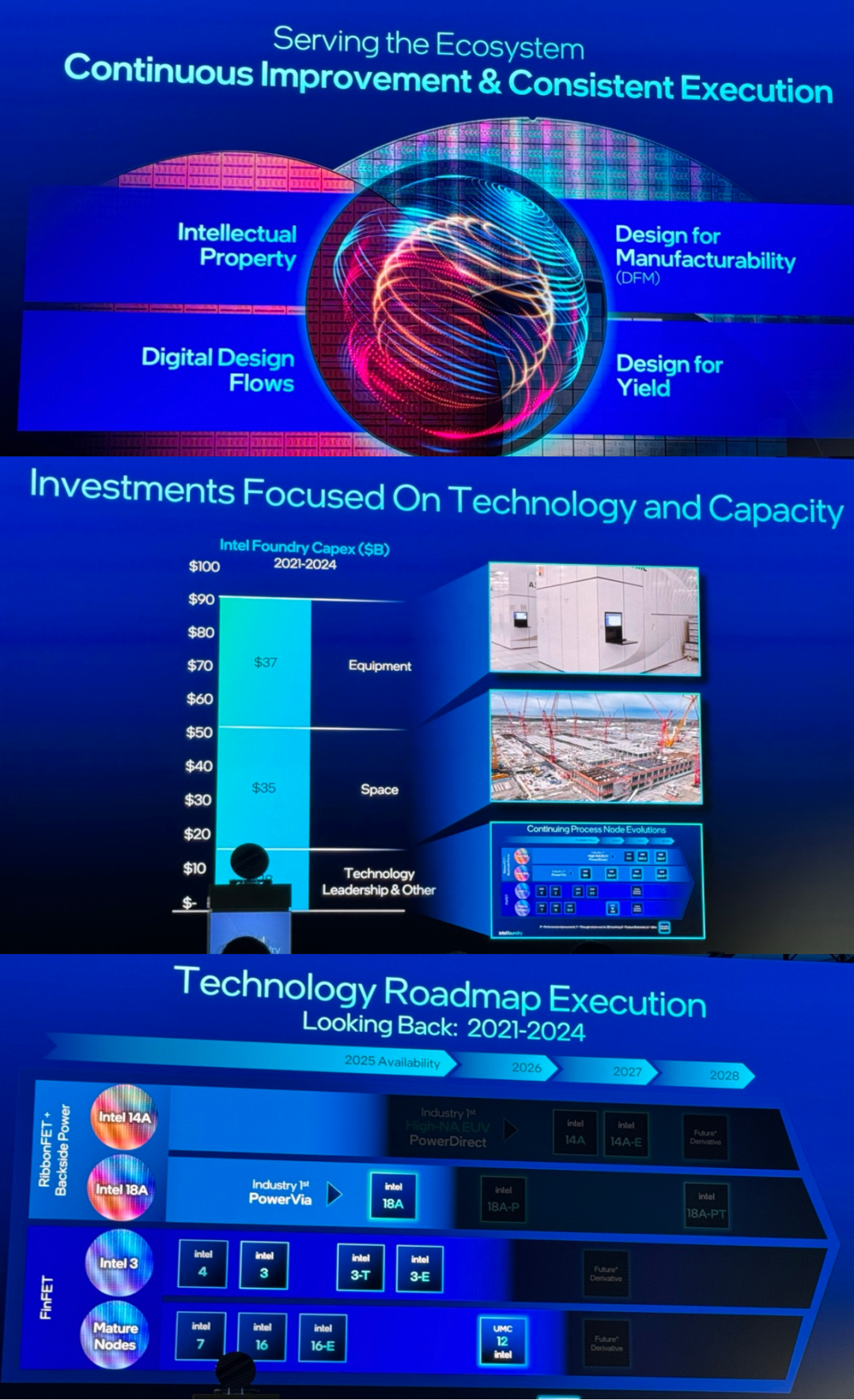

英特爾強調了生態系統的四大支柱：知識產權（IP）、可制造性設計、數字設計流程和良率設計。
客戶方面，英特爾已贏得微軟、航天國防領域的Trusted Semiconductor Solutions及美國國防部RAMP-C項目的訂單。?
傳言稱NVIDIA、Broadcom等ASIC客戶正在測試18A，驗證結果良好，顯示出市場對其潛力的認可。 英特爾預計2025年上半年首個外部客戶完成18A設計流片，2026年上半年進入高量產。

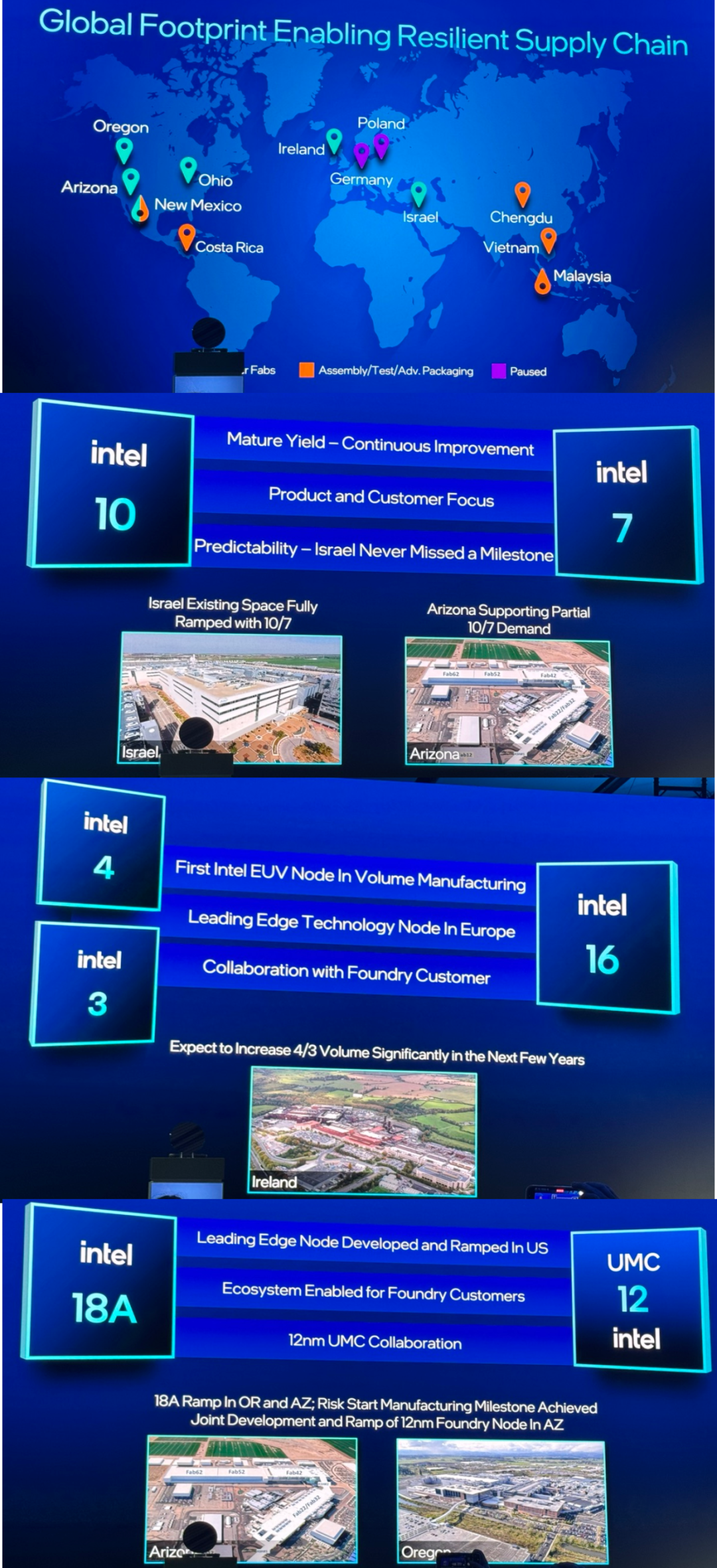

英特爾在亞利桑那、愛爾蘭、以色列等地擁有成熟的制造基地，并在新墨西哥和馬來西亞擴展先進封裝能力。?
作為美國唯一具備領先制程和封裝能力的本土供應商，英特爾在當前地緣政治緊張局勢下具有戰略優勢，尤其是在臺積電受限無法在美國生產最尖端技術的情況下。?
這些技術為英特爾在AI時代保持競爭力奠定了基礎。
小結
18A的成敗與英特爾的未來，18A制程以RibbonFET和PowerVia為核心，結合Panther Lake和Clearwater Forest的成功驗證，展現了英特爾在性能、效率和AI計算上的突破。
EMIB 2.5D/3.5D和Foveros Direct 3D等先進封裝技術，則為復雜AI芯片提供了高效解決方案，彌補了制程密度上的劣勢，英特爾通過與Synopsys、Cadence等伙伴的協作，構建了成熟的代工生態系統，吸引了微軟、國防客戶乃至潛在的NVIDIA等行業巨頭。
