新品
采用電平位移驅動器碳化硅
SiC MOSFET交錯調制圖騰柱
5kW PFC 評估板
電子設備會污染電網，導致電網失真，威脅著供電系統的穩定性和效率。
為此，電源設計中需要采用先進的功率因數校正（PFC）電路。PFC通過同步輸入電流和電壓波形來確保高功率因數。通過使用PFC，電源系統可以減少失真，保持穩定高效的供電。

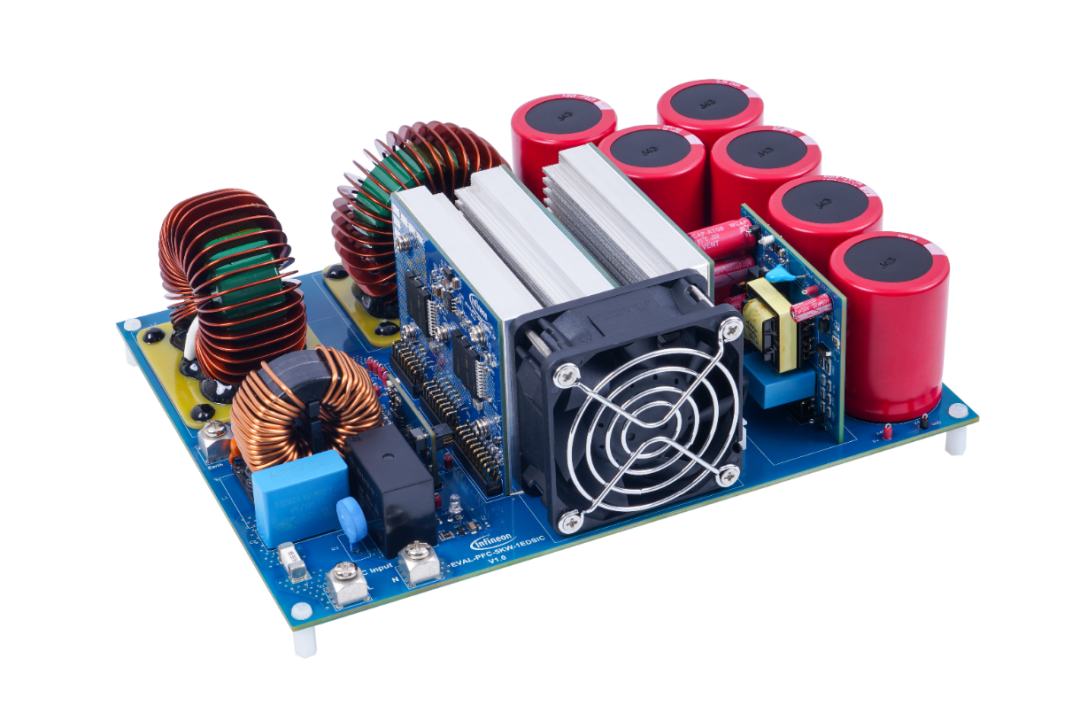

EVAL-1EDSIC-PFC-5KW是用于5kW交錯圖騰柱PFC（功率因數校正）的完整系統解決方案。圖騰柱PFC階段采用EiceDRIVER? 1ED21271S65F和CoolSiC? MOSFET IMBG65R022M1H。
測試結果顯示，在230 VAC半負載條件下，功率達98.7%。
產品型號：
■?EVAL-1EDSIC-PFC-5KW
所用器件：
■?EiceDRIVER? 1ED21271S65F驅動CoolSiC? MOSFET
■?CoolSiC? MOSFET IMBG65R022M1H
■?EiceDRIVER? 2ED2182S06F驅動CoolMOS?
■?CoolMOS? S7 SJ MOSFET 600V IPQC60R010S7
■?Controller: XMC? 4200 Arm? Cortex?-M4
輔助電源：
■?ICE2QR2280G
產品特點
采用CoolSiC?和CoolMOS?的交錯圖騰柱設計，由電平位移驅動器驅動1ED21271驅動
高壓側電源開關的硬件擊穿保護
CCM圖騰柱PFC
提高性能和穩健性
應用價值
半負載時效率高達97.8%
輸入電壓范圍：100-240伏
固定400V輸出直流電壓
峰值電流限制50A
競爭優勢
高壓側驅動器集成保護
高速直通保護
創新的PFC級設計

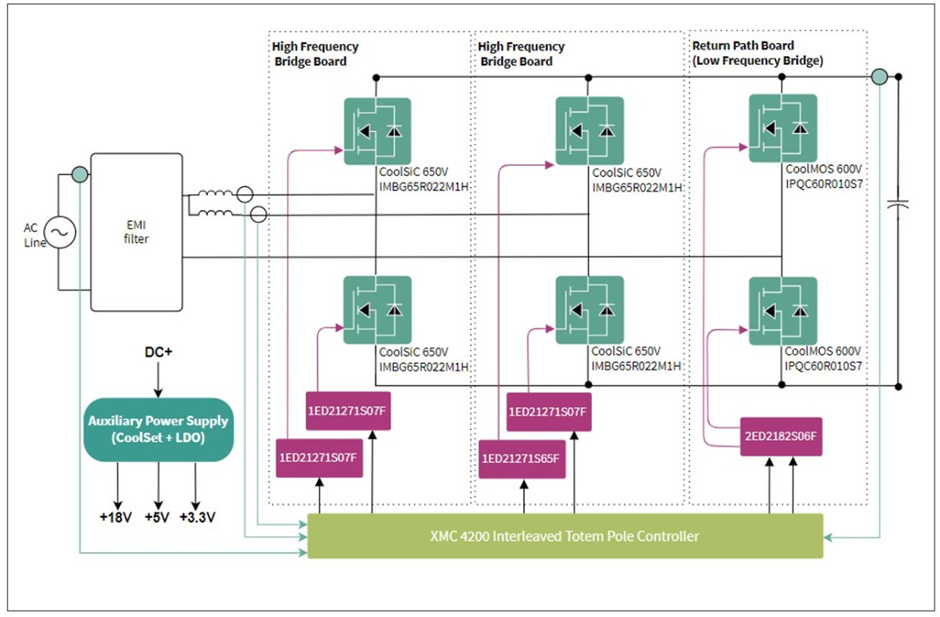

框圖
應用領域
暖通空調（HVAC）
家用電器
功率變換系統
通用驅動器
