核心摘要
對于固態斷路器（SSCB）而言，功率器件需要同時滿足：
超低導通損耗
高電流承載能力
強雪崩耐受能力
極高可靠性
相比傳統SiC MOSFET，CoolSiC? JFET具有：
更低RDS(on)
無柵氧層可靠性問題
更強雪崩能力
更適合SSCB和高壓配電系統
因此正在成為電網、數據中心、儲能、和直流配電系統的重要選擇。

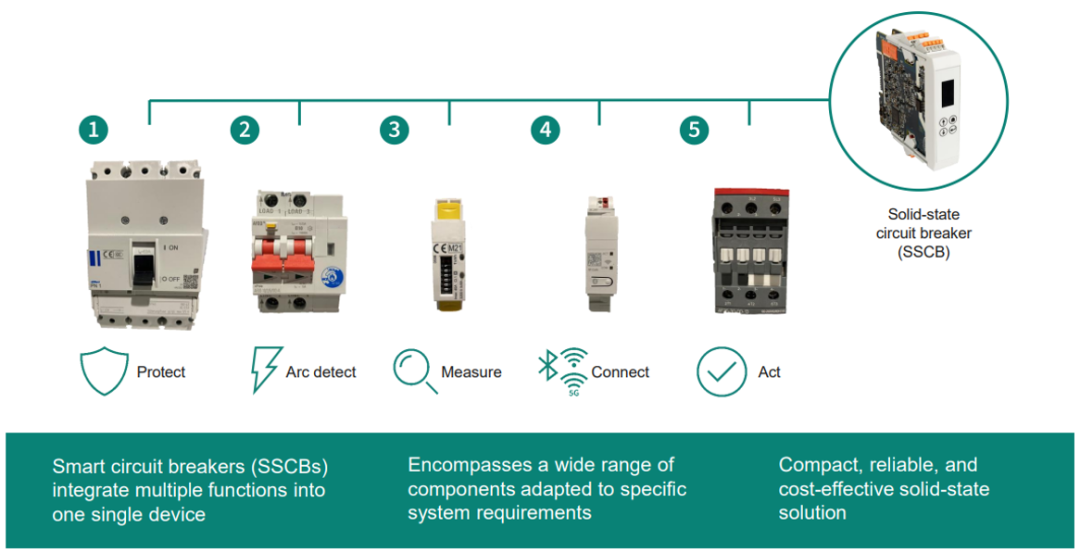

在新一代電力輸送與配電系統向高比例新能源、高壓直流化、智能化升級的大趨勢下，SSCB（固態斷路器）正成為新一代電力輸送與分配網絡的標配保護設備。相較于傳統機械斷路器，SSCB 憑借微秒級快速分斷、無電弧、超長壽命、可控性強的優勢，可精準適配儲能電站、直流微網、數據中心高壓直流、新能源并網、軌道交通等場景，實現故障快速隔離、系統安全冗余、提升與電網運維智能化，正加速替代傳統開關設備，成為新型電力保護體系的主流方案。
在固態斷路器中，CoolSiC? JFET器件因其低導通電阻特性而被廣泛選用，其具有更高電流能力、可靠性高、操作精確等顯著優勢。此外，作為常通型器件，CoolSiC? JFET特別適用于需要高效且可靠的電流管理的應用。其獨特的特性可大幅降低 SSCB 整機功耗、縮小設備體積、強化極端工況下的運行穩定性，使其成為提升現代SSCB性能的理想選擇。另外，得益于JFET穩定的線性區間和更強的雪崩能力，在熱插拔應用和帶感性負載開關的場景中也有明顯優勢。
器件結構及特點
英飛凌的半包溝槽柵SiC MOSFET通過柵極電壓控制垂直溝槽側壁氧化層下的反型層溝道，實現器件的通斷。而SiC JFET是一種單極型結型場效應器件，其核心結構基于PN 結反向偏置的耗盡型工作原理，沒有SiC MOSFET 結構的氧化層界面。

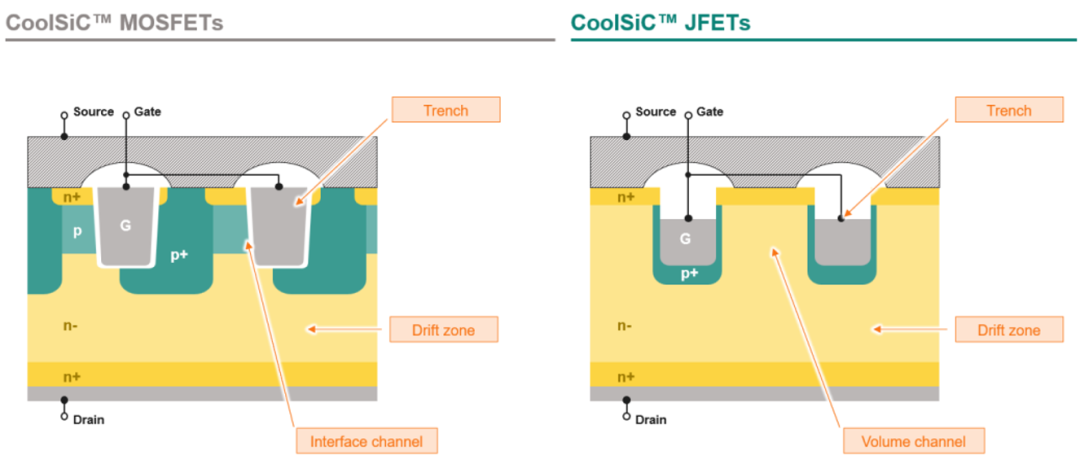

SiC JFET和SiC MOSFET在器件結構上存在明顯的區別， SiC JFET以輕摻雜的 N 型 SiC 漂移層為導電溝道，在溝道兩側制作 P 型柵區，形成天然的 PN 結。源極與漏極均為 N 型重摻雜區，柵極引出 P 型區，通過控制柵源 PN 結的反向偏置電壓，調節溝道的導通與關斷。

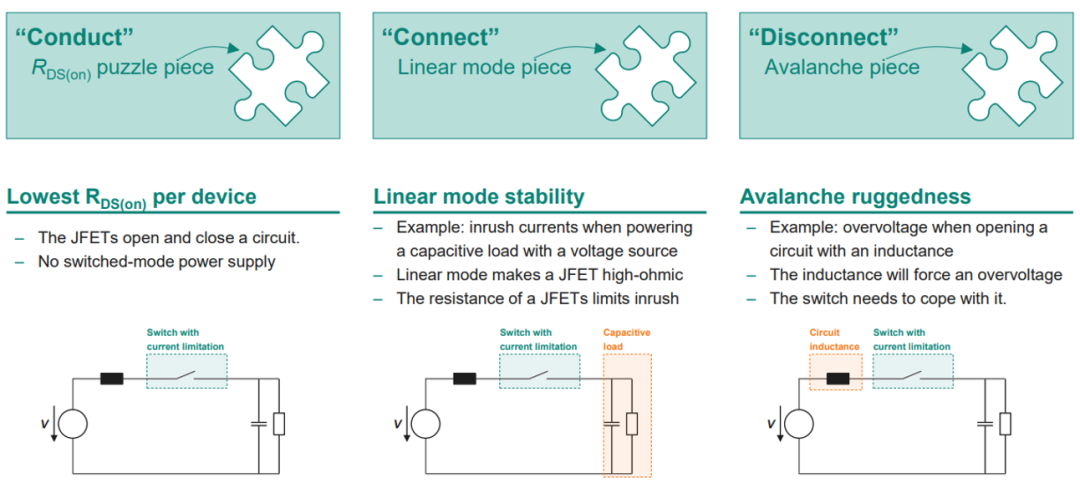

由于結構上的差異，使得SiC JFET自帶許多不同于SiC MOSFET的特性, 主要有以下幾點：
更低的RDSon，SiC JFET導電通道比SiC MOSFET單元結構的界面通道寬得多，且溝道載流子遷移率遠高于SiC MOSFET 的溝道，顯著降低了導通電阻的溝道電阻部分，因此單位面積可實現更低的RDSon，使得在許多大電流的應用中可以使用SiC JFET器件降低導通損耗。
無柵氧可靠性問題，因為本身沒有柵極氧化層結構，SiC JFET規避了的氧化層可靠性、界面態陷阱、閾值電壓漂移等問題，提升了高溫穩定性與長期可靠性；
更高的抗雪崩能力，在溝槽MOSFET中柵極底部電場往往比較集中，對器件設計與工藝的要求更高，而SiC JFET 可以將能量分布在芯片的更多區域且沒有柵極退化，可以實現承受更高的雪崩能量；
使用MOV和TVS提升SSCB的保護能力
CoolSiC? JFET 的雪崩能力會在數據手冊中相應地進行定義，從而能夠實現固態開關應用所需的極高耐用性。
規格書定義的雪崩耐量和允許的雪崩電流
對于固態斷路器和配電應用而言，在高電感環境下切斷大電流（> 500A）時，需要注意器件的阻斷電壓將超過額定阻斷電壓 VDSS而進入雪崩模式。此時要根據EAS單次脈沖雪崩能量和IAS單次脈沖雪崩電流進行評估可靠性，第一個數值表示器件在給定條件下能夠吸收的雪崩能量，第二個數值則表示該特定工作模式下的最大電流。

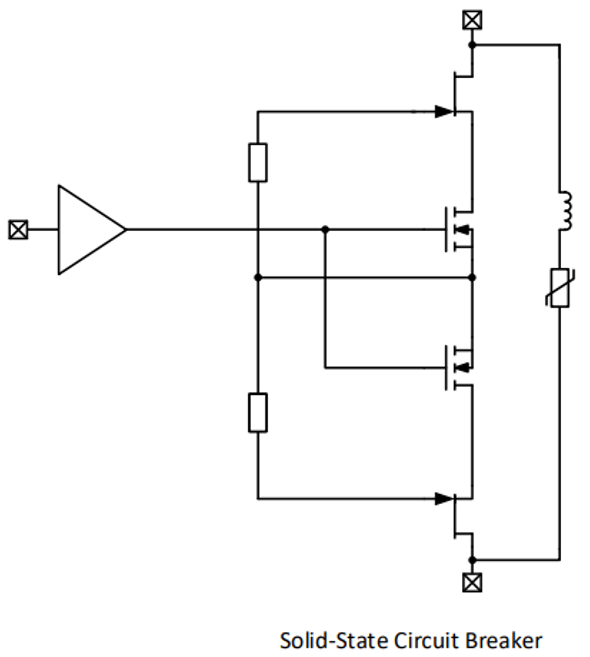

上圖是SSCB應用的簡化配置圖。因為交流應用需要雙向阻斷和導通能力，為了處理線路和負載的感性能量，在雙向電路中并聯了一個金屬氧化物壓敏電阻（MOV），在實際應用中可以將MOV和TVS（瞬態電壓抑制二極管）進行搭配使用，MOV負責吸收高浪涌能量，TVS負責處理精確的電壓鉗位，作為兩級協同保護。
在高感性工作負載下， 負載存儲的能量往往會超過SiC JFET數據手冊中給出的雪崩能量極限，不能單獨依靠SiC JFET自身承受較大的能量，可以將SiC JFET配合MOV工作以承受更大的能量。當關斷時刻 SiC JFET 的漏極電壓超過 VDSS 并進入雪崩模式時，電流將切換至MOV作為主要能量吸收元件的器件，吸收負載產生的大部分能量，此時需要限制通過SiC JFET的最大電流在 IAS 以內。

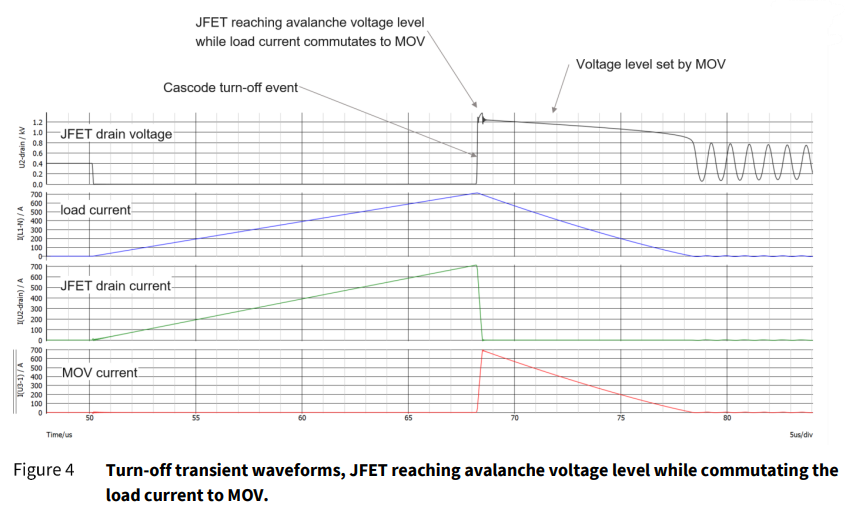

關斷瞬態波形，SiC JFET達到雪崩電壓水平，將負載電流切換至MOV
SiC JFET工作特性及驅動配置

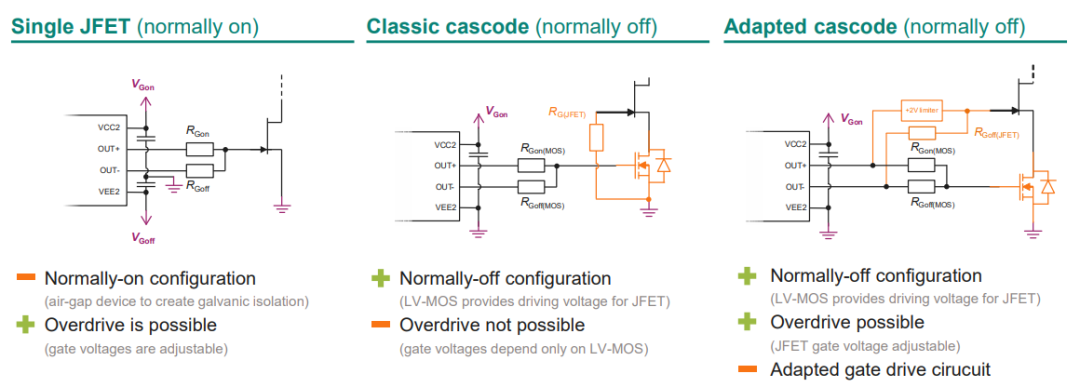

從驅動層面看，SiC JFET本身是常開型器件，當柵極加負壓（VGS<0）時關斷，零壓 / 正壓（VGS≥0）時導通，可以通過獨立的正負電源實現通斷控制，這樣電路結構簡單且無額外級聯器件，總的Rdson和寄生參數的影響最小，但是驅動復雜度高，且需要雙極性電源。
另一種辦法是通過Cascode形式驅動，將低壓 Si MOSFET與 SiC JFET 級聯，低壓 MOS 串聯在 SiC JFET 的源極回路，利用低壓Si MOSFET的截止電壓VDS向SiC JFET提供負VGS（-VGS = VDS），通過控制低壓Si MOSFET 的通斷，間接調節 SiC JFET 的柵源電壓，使整體呈現常關（Normally-Off）特性，可以兼容標準低壓Si MOSFET驅動邏輯。

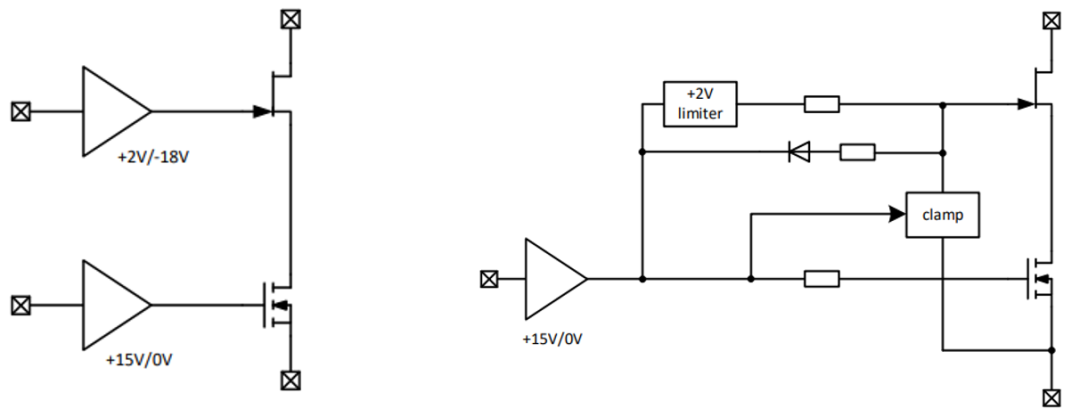

雙路驅動Cascode和單獨驅動Cascode形式
Cascode級聯的器件也可以各自分別驅動，例如使用JFET進行負載開關，而僅使用低壓Si MSOFET進行安全關斷。單驅動器級聯配置可同時切換這兩個器件，但所需的元器件和電路板空間要少得多。雖然雙驅動器配置允許對兩個開關進行獨立控制，但實現難度比較高。由于 SSCB 類型應用無需獨立控制功能，因此更傾向于采用單驅動器方案。
CoolSiC? JFET 需要 +2V 的柵極電壓才能實現最佳導通，關斷則需要 -18V 的負電壓。在柵極電壓為 0V 時，SiC JFET 器件也能導通，但將柵極電壓提升至 +2V 可將有效 Rdson 降低約 8-10%。當使用單驅動SiC JFET級聯時，驅動器可以用+15V/0V驅動能力的標準Si MOSFET柵極驅動IC，例如1ED3124MU12H。該器件的輸出通過電阻直接驅動低壓Si MOSFET，導通和關斷時可分別使用不同的電阻。

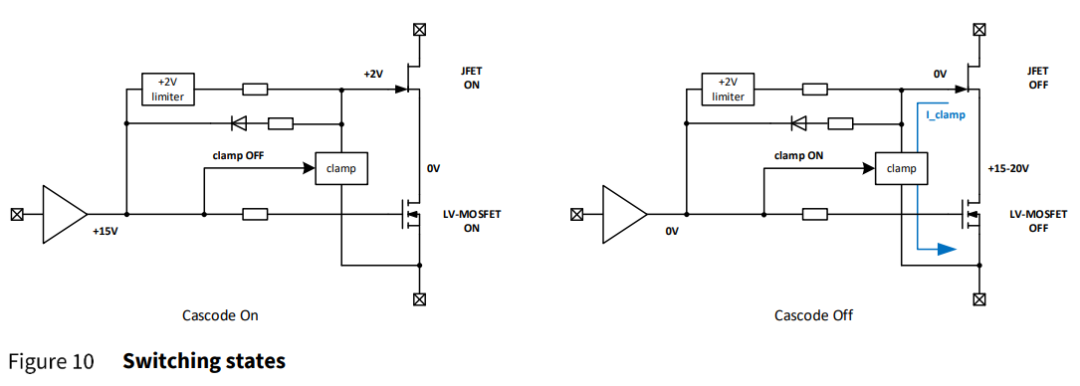

在導通時，柵極驅動IC向低壓MOSFET和SiC JFET柵極引腳提供正柵極偏壓。SiC JFET柵極的正柵極偏壓限制在+2V，避免驅動SiC JFET的柵源二極管進入導通狀態。低壓MOSFET的正柵極偏置將SiC JFET的源極電位連接至參考電位。在導通模式下不使用鉗位電路。
當關閉SiC JFET時，柵極驅動 IC 將切換為 0V 輸出，從而關閉低壓 MOSFET，同時為 SiC JFET 柵極提供 0V 參考電位。當低壓MOSFET關斷時，其漏極電位將升至約15-20V為SiC JFET提供更高的源極電位，從而產生負的柵源電壓，進而使器件關斷。為防止在dv/dt誘導的米勒電流情況下SiC JFET柵極被正向偏置，鉗位電路被啟用。鉗位電路將把任何米勒電流短路至參考電位。
隨著儲能系統、數據中心高壓直流配電、軌道交通和新能源電網的發展，SSCB正在成為下一代電力保護系統的重要基礎設備。對于此類應用，功率器件不僅需要低損耗和高效率，更需要具備高可靠性和強雪崩能力。
相比傳統SiC MOSFET，CoolSiC? JFET憑借更低RDS(on)、無柵氧層結構、更強雪崩耐受能力以及優異的線性區穩定性，在SSCB、熱插拔和高感性負載開關應用中展現出明顯優勢。英飛凌同時提供覆蓋不同電流等級的CoolSiC? JFET分立器件和模塊化產品，為儲能系統、智能配電網絡、工業電源及高壓直流系統提供更高效、更可靠的功率器件解決方案。
