軟件架構
本modbus基于狀態機框架實現，因此具有極快的響應速度。不過狀態機沒有自己的緩存可以保存信息，因此需要額外的變量來存放對應的數據，所以該框架占用的內存會比緩存對比框架要多。
安裝教程

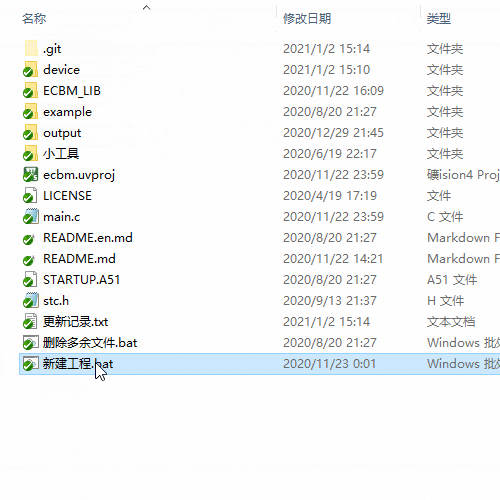

1.先準備好一個工程，可以是新建的空的工程也可以是舊的工程，這里以新工程來舉例。雙擊“新建工程.bat”，名字可以任意，只要是英文就行。這里隨便寫個modbus。
2.復制modbus.h和modbus.c到工程文件夾。

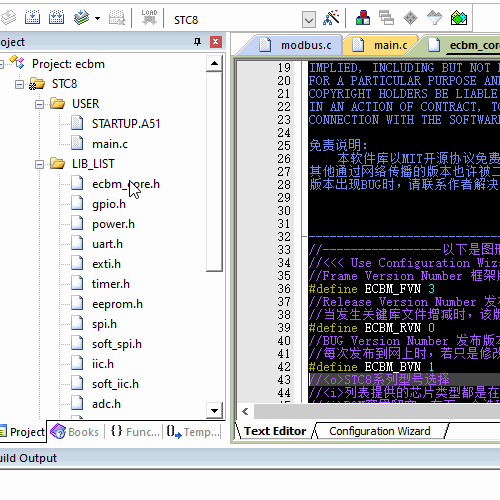

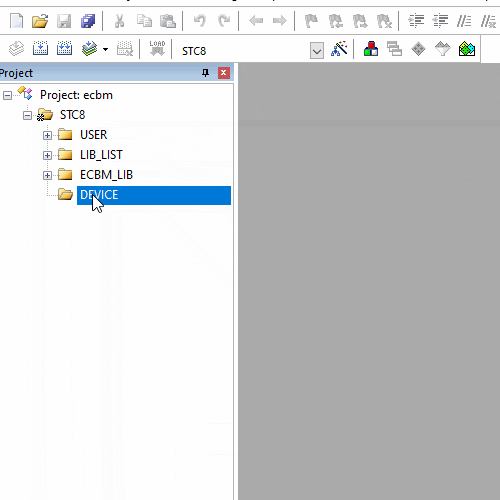

3.打開工程，在任意工程文件夾里雙擊，比如雙擊DEVICE文件夾，在彈出的選擇框中雙擊modbus.c將其添加到工程中。
void main(){ //main函數，必須的。system_init(); //系統初始化函數，也是必須的。while(1){}}
#include "ecbm_core.h"//加載庫函數的頭文件。#include "modbus.h" //加載modbus的頭文件。void main(){ //main函數，必須的。system_init(); //系統初始化函數，也是必須的。while(1){}}void uart1_receive_callback(void){//接收處理部分。ecbm_modbus_rtu_receive();}void ecbm_modbus_rtu_set_data(emu8 dat){//發送數據部分。uart_char(1,dat);//ECBM庫的發送函數。}emu8 ecbm_modbus_rtu_get_data(void){//獲取串口值部分。return SBUF;//串口1的寄存器}
void main(){ //main函數，必須的。system_init(); //系統初始化函數，也是必須的。timer_init(); //初始化定時器。timer_start(0); //開啟定時器0。while(1){ecbm_modbus_rtu_run();//運行modbus函數。}}void uart1_receive_callback(void){//接收處理部分。ecbm_modbus_rtu_receive();}void ecbm_modbus_rtu_set_data(emu8 dat){//發送數據部分。uart_char(1,dat);//ECBM庫的發送函數。}emu8 ecbm_modbus_rtu_get_data(void){//獲取串口值部分。return SBUF;//串口1的寄存器}void tim0_fun(void)TIMER0_IT_NUM {//定時器處理部分ECBM_MODBUS_RTU_TIMEOUT_RUN();}
使用說明
modbus是基于串口的通信協議，用于電腦訪問設備的寄存器來完成設置或者執行某些動作。
其固定的數據格式為：
【設備地址】+【功能碼】+【起始地址】+【功能碼相關】+【CRC校驗】。
本庫目前支持01,02,03,04,05,06,10共7個功能碼。
功能碼詳解

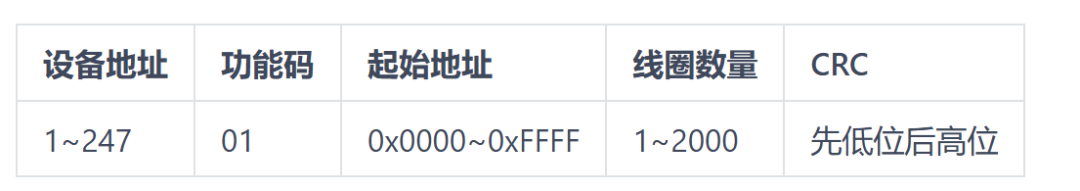

【01】讀線圈
舉例：主機發送【01 01 00 00 00 01 FD CA】。意思是讀取地址為01的設備中0000號線圈的值。

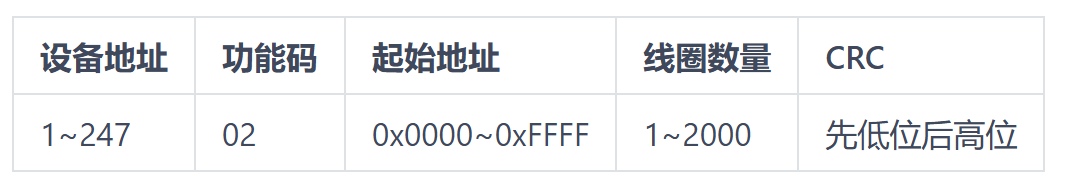

舉例：主機發送【01 02 00 00 00 03 38 0B】。意思是讀取地址為01的設備中0000~0002號3個離散量的值。

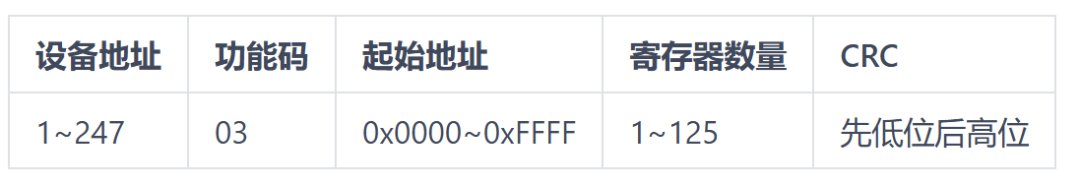

【03】讀保持寄存器
舉例：主機發送【01 03 00 0A 00 03 25 C9 】。意思是讀取地址為01的設備中000A~000C號3個寄存器的值。

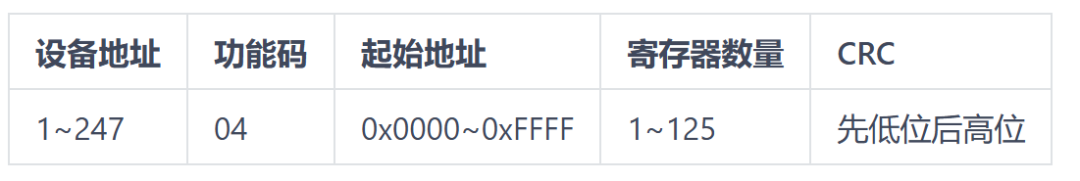

【04】讀輸入寄存器
舉例：主機發送【01 04 00 00 00 01 31 CA 】。意思是讀取地址為01的設備中0000號輸入寄存器的值。

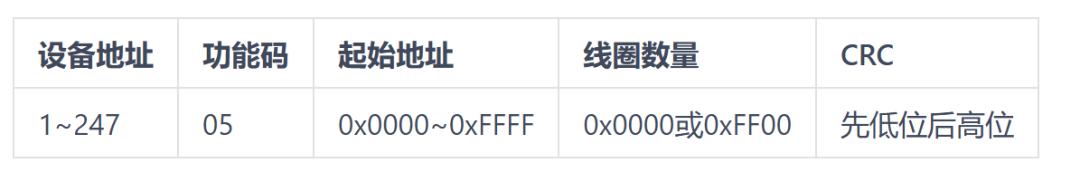

【05】寫單個線圈
舉例：主機發送【01 05 00 0A FF 00 AC 38 】。意思是將地址為01的設備中000A號線圈的值設置為1。

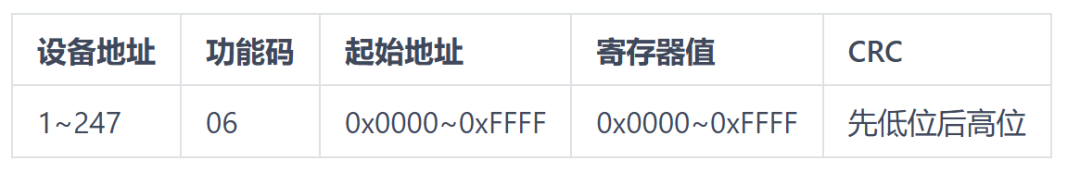

【06】寫單個寄存器

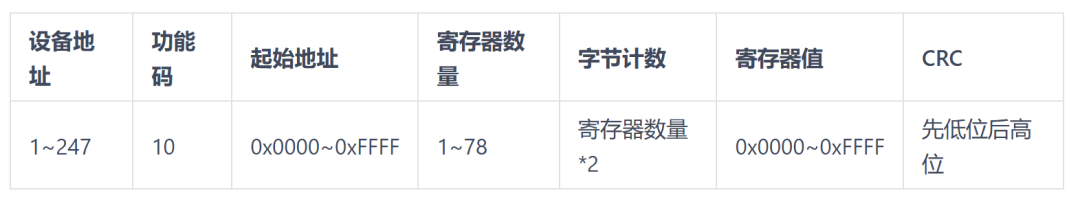

【10】寫多個寄存器
舉例：主機發送【01 10 00 0A 00 04 08 11 11 22 22 33 33 44 44 5D 5E 】。意思是將地址為01的設備中000A~000D號4個寄存器的值分別設置為0x1111、0x2222、0x3333、0x4444。
如何自定義modbus寄存器
為了方便大家使用，本庫默認包含了兩個數組作為modbus通信中的寄存器。其中：
ecbm_modbus_rtu_bit_buf，用
于存放線圈操作。也就是功能碼01會從這個數組里讀取數據，功能碼05會往這個數組寫數據。
ecbm_modbus_rtu_reg_buf，用于存放寄存器操作。也就是功能碼03能從這個數據里讀取數據，功能碼06會往這個數組里寫數據。而功能碼10可以一次性寫多個數據到數組里。
但是如果需要本庫來對接舊項目，或者您的項目更加復雜，不是單純的存取寄存器，那么可以取消自帶的數組，然后定義新的讀寫函數即可。
一、不需要庫自帶的線圈緩存：
第一步，關閉線圈緩存使能。
第二步：重建線圈讀寫函數。因?yàn)樵瓉?lái)的讀寫函數都是操作自帶緩存的，取消緩存之后函數也會失效。
重建很簡單，定義一個ecbm_modbus_cmd_write_bit函數和ecbm_modbus_cmd_read_bit函數就行。下面舉個例子：
void ecbm_modbus_cmd_write_bit(emu16 addr,emu8 dat){if(addr==101){//比如地址為101的線圈是管理者LED的亮滅狀態的。if(dat==0){//如果往101寫入了0，LED_OFF;//就關閉LED。}else{//否則LED_ON;//就打開LED。}}if(addr==0){//比如地址0，對應了板子上DCDC的使能。dc_dc_en=dat;//將寫入數據賦予使能。}}void ecbm_modbus_cmd_read_bit(emu16 addr,emu8 * dat){if(addr==101){//比如地址為101的線圈是管理者LED的亮滅狀態的。if(LED_PIN==0){//如果該引腳是低電平，說明LED是亮的。*dat=1;//注意，這里返回1的原因是通常LED用低電平點亮。}else{//否則*dat=0;//返回0。}}if(addr==0){//比如地址0，對應了板子上DCDC的使能。*dat=dc_dc_en;//將使能狀態返回去。}}
二、如果不需要自帶的寄存器緩存。
也是分兩步就OK。
第一步，關閉寄存器緩存使能。
第二步，重建寄存器讀寫函數，理由同上。分別是ecbm_modbus_cmd_write_reg和ecbm_modbus_cmd_read_reg。
舉個例子：
void ecbm_modbus_cmd_write_reg(emu16 addr,emu16 dat){if(addr<512){//可以把512以下的地址作為OLED的緩存(128*64個點需要128x64/16=512個16位寄存器)。OLED_BUF[addr]=dat;}else{//512以上的地址作為另一組。MCU_SETTING[addr-512]=dat;if(addr==512){//當?shù)刂窞?12的寄存器的D0位if(dat&0x0001){//被寫1的時候，定義為用戶要更新OLED。OLED_SHOW();//刷新OLED顯示。}}}}void ecbm_modbus_cmd_read_reg(emu16 addr,emu16 * dat){if(addr<512){//可以把512以下的地址作為OLED的緩存(128*64個點需要128x64/16=512個16位寄存器)。*dat=OLED_BUF[addr];}else{//512以上的地址作為另一組。*dat=MCU_SETTING[addr-512];}}
由此可見，自定義的modbus寄存器不僅僅可以完成普通的儲存功能，還能具備一些觸發功能，可以通過下發指令來讓單片機執行某些動作。
這將極大的擴展modbus的使用場景。
圖形化配置界面說明
眾所周知，圖形化配置界面是ECBM系列的特點，自然在本modbus庫也不例外的。

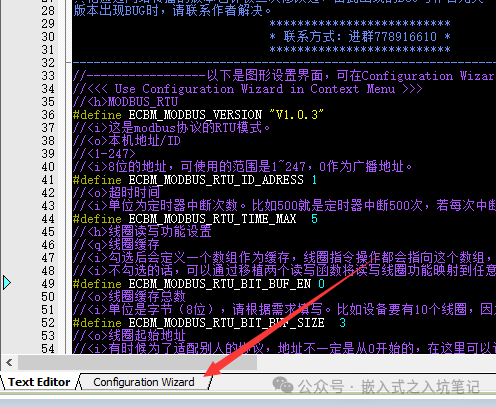

首先用keil打開modbus.h，在左下角找到Configuration Wizard標簽。點擊即可進入圖形化配置界面。
這個界面是keil的功能，因此用IAR和GCC是沒有辦法享受到的喔。
下面我來一一說明：
本機地址/ID
顧名思義，在總線中為了區分不同設備而設立的一個唯一的地址。在使用中要確保該地址是唯一的，否則在總線中就會沖突。
由于圖形化配置界面設置的信息在編譯后就不能修改了，所以要實現動態ID地址可以通過修改變量ecbm_modbus_rtu_id來實現。
超時時間
在串口通信中，可能會遇到通信中斷的情況。
由于modbus-rtu在傳輸上使用了原始數據傳輸，也就是說0x00到0xFF都可以用來表示數據，那么就沒有哪個值是可以專門用來當幀頭幀尾的了。
在這一點上，modbus-ascii就做得很好，它只用字符0到9和A到F表示數據，用：號表示幀頭，這樣就可以通過幀頭來判斷一個數據幀的開始和結束。
由于modbus-rtu不能這樣操作，那么為了能使modbus從機在通信中斷后可以恢復到待接收狀態，需要設定一個時間，這個時間就是超時時間。
在圖形化配置界面設置中，設置值代表ECBM_MODBUS_RTU_TIMEOUT_RUN執行的次數。
比如圖中設置為5，如果ECBM_MODBUS_RTU_TIMEOUT_RUN每10mS運行一次，那么只要超過5*10=50mS沒收到串口數據，就認為是通信中斷，然后modbus恢復待接收態。
線圈讀寫功能設置
線圈這個概念來源于以前的工業設備，一個線圈就是指一個繼電器，繼電器通常是單刀雙擲可以輸出高低電平，所以說白了線圈就是一個位寄存器可以儲存一個比特的信息。
線圈緩存
這個緩存其實也就是一個u8型數組，由于線圈就是一個比特的數據，用一個字節來存一個比特太浪費空間了。
為了方便大家往u8型數組里存比特?cái)?shù)據，本庫已經把這個算法寫好了。
使能這個選項時，本庫會定義一個數組ecbm_modbus_rtu_bit_buf，同時會將對應的讀寫函數ecbm_modbus_cmd_write_bit，ecbm_modbus_cmd_read_bit定義好，通過調用讀寫函數就可以讀寫對應的線圈。
如果是移植本庫到以前的工程中，也就是說在原來的工程中已經有了緩存了，那么可以不使能本選項。
不使能的話，數組ecbm_modbus_rtu_bit_buf就不會定義，同時讀寫函數也需要你自己去寫了。畢竟作者也無法預料你的舊工程用的是什么緩存嘛。
線圈緩存總數
這個設置涉及modbus通信的地址和數據總數判斷，所以一定要根據實際情況填寫。
數值的單位是字節，如果需要10個線圈，要兩個字節可以放得下，那么就應該填上2。
線圈起始地址
這個是應對特殊要求的，對于大部分用戶而言，保持為0就可以了。
線圈指令使能
主要涉及兩個指令：一個用于讀線圈的01指令，一個用于寫線圈的05指令。使能對應指令，可以讓本庫編譯相應的指令解析代碼。所以有需求就可以使能，沒有需求就不使能以節省程序空間。
寄存器讀寫功能設置
寄存器這個概念比線圈好理解，就和單片機的寄存器差不多一個意思，然后modbus的寄存器是16位的。
寄存器緩存
和上面的線圈一樣，為了方便大家，讀寫的算法已經寫好。
使能緩存就會定義u16型數組ecbm_modbus_rtu_reg_buf還有讀寫函數ecbm_modbus_cmd_write_reg和ecbm_modbus_cmd_read_reg。
如果是移植到舊工程或者想自定義讀寫函數，就不使能這個選項，然后自己定義讀寫函數就好了。
寄存器緩存總數
這個參數是用于定義緩存數組，請根據實際情況填寫。由于u16型是可以直接定義的，所以本選項的單位是字（1字節=8比特、一字=16比特）。用多少就填多少。
寄存器起始地址
這個是應對特殊要求的，對于大部分用戶而言，保持為0就可以了。
寄存器指令使能
主要涉及三個指令：一個用于讀寄存器的03指令，兩個用于寫寄存器的06指令和10指令。
其中06指令一次只能寫一個寄存器。
10指令可以一次寫多個寄存器。
使能對應指令，可以讓本庫編譯相應的指令解析代碼。所以有需求就可以使能，沒有需求就不使能以節省程序空間。
另外在10指令那里，還有個選項是寫入緩存總數的，這是因?yàn)閙odbus通信都是需要計算CRC的。
如果CRC錯誤則本次傳輸?shù)男畔⑷孔鲝U。因此在CRC結果出來之前，傳入的數據都會放在寫入緩存中。
而這個選項就是定義這個緩存的大小，單位也是字（16比特）。
如果寫入緩存的定義為10，實際通信傳輸了15，那么就會因?yàn)閿?shù)據溢出導致程序出問題，所以還是注意要符合實際。
IO系統指令使能
這里包含了兩個指令，一個是02指令讀離散量輸入，另一個是04指令讀輸入寄存器。
由于外界輸入千變?nèi)f化，所以這兩個指令對應函數沒有定義。如果有需要就先使能，然后定義相應的讀函數。
02指令對應的是ecbm_modbus_cmd_read_io_bit函數。
04指令對應的是ecbm_modbus_cmd_read_io_reg函數。
這個項目的倉庫地址為：
https://gitee.com/ecbm/modbus
