EFT/B測試問題案例分析

二實際案例分享

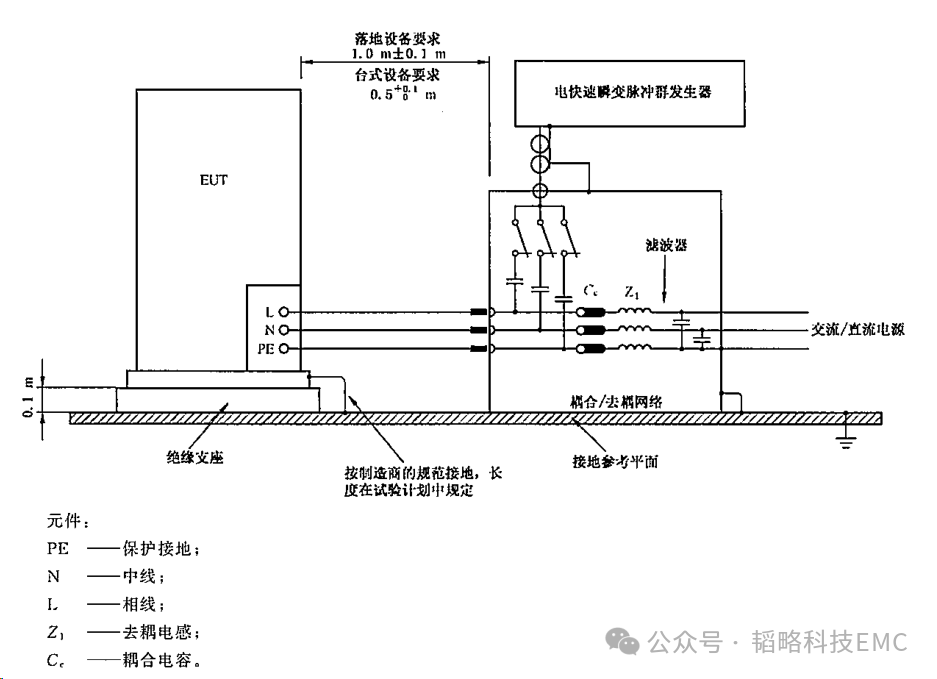

某醫療器械公司藥物鑒定系統產品，該產品可對某些藥物進行種屬鑒定分析。成品使用專利的圖像采集技術，自動對鑒定結果進行分析判讀，并自動生成檢驗報告單。下圖為該產品的測試擺放以及要求。

1.測試標準

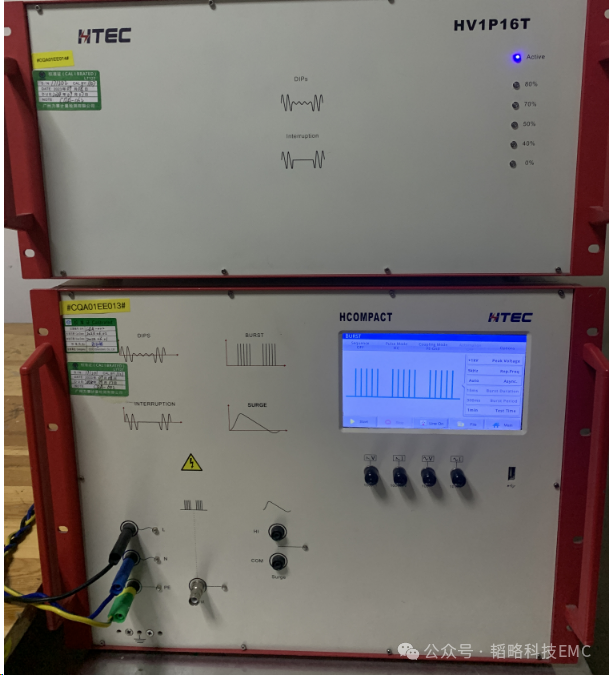

GB/T17626.4-2008，電源線：±1KV（5/50ns，5KHz），要求：測試前后正常運行無變化。

2.EFT/B測試現象

被測設備會掉電重啟，但是與電腦的連接會斷開，需要將電腦與被測設備的連接線重新熱插拔。

3.EFT/B測試實質

以共模電壓的形式將干擾疊加在被測產品的電源端口中，并以共模電流的形式注入到被測產品的內部電路中，產品的機械結構構架對EFT/B共模電流的路徑和大小起著決定性的作用。

4.被測設備工作原理

220V交流電接入被測設備通過AC轉成DC24V給主板供電，電腦通過TYPE-B線連接醫療設備的轉接板轉成USB數據，再把USB數據傳輸?shù)街靼澹ㄟ^主板控制醫療設備的電機轉動以及其它功能。

5.整改措施

關于解決EFT/B干擾問題，我們有三個方面可以入手：

（1）改變EFT/B干擾電流的流向，使其不經過產品中的敏感電路。

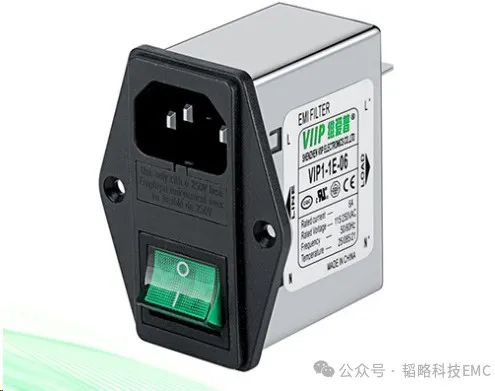

我們發現該被測設備沒有電源濾波器，所以我們在市電輸入電壓處接入電源濾波器，然后將電源濾波器的外殼與被測設備的內部金屬地連接，這種電源濾波器可以將EFT/B的干擾電流導向內部金屬地，從而不影響主板的電源以及信號的正常運行。加了電源濾波器后測試發現被測設備不會掉電重啟了，但是還是會與電腦斷開連接，說明電源濾波器無法完全地濾除EFT/B的噪聲，導致部分干擾電流還在影響被測設備與電腦之間的傳輸信號。

（2）在EFT/B干擾電流還未到達敏感電路之前進行抑制。

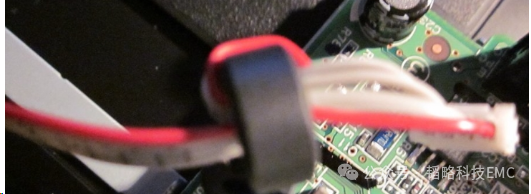

我們使用兩個鐵氧體磁環分別在開關電源的220V輸入端和24V輸出端的線束進行雙線并行繞制鐵氧體磁環三圈（雙線并繞的原因是EFT/B干擾是以共模干擾的形式出現）。

鐵氧體在電路原理上可以被認為是電感和電阻串聯，將EFT/B信號的能量轉換成熱能散發。在鐵氧體的選擇上，我們可以選擇一些厚度較厚，尺寸較大的磁環；使用導線繞制時，要注意繞制的圈數，盡量單層繞制，并且增加匝間距離，繞制圈數多了會增加線圈之間的寄生電容，使鐵氧體失效；使用導線繞制時還需要注意線圈起始和結束的角度要大于40°，這樣可以避免輸入與輸出之間的耦合過大。在接入電源濾波器和兩個磁環后，被測設備可以通過測試，并且無任何變化正常運行。

（3）增加電路本身的抗干擾能力，即使有EFT/B干擾電流流過，也不會出現異常現象。這種方法可能需要改變原來的電路板走線，可能會造成其它測試問題產生，所以一般情況下不使用。
