一前言
在這個高度數字化的時代，各種電子設備在帶來便利的同時，也難免彼此干擾。電磁兼容性（EMC）已成為產品設計不可忽視的關鍵要素。而其中，接地的重要性往往決定著產品在復雜電磁環境中的穩定能力。良好的接地不僅為電路提供穩定的參考電位，更是抑制電磁干擾、保障設備安全運行的重要手段。
二原理
電流與水類似，會在電壓的驅動下，流經所有可用的導電路徑，以形成返回電源另一端的閉合回路。其中阻抗最低的路徑是它的首選。如果沒有一個精心設計的接地系統，高頻的噪聲電流和信號返回電流就會肆意流動。這就像為城市的車流規劃了專屬的高速公路，避免了車輛涌入居民區造成擁堵和混亂。通過“掌控電流的路徑”，我們從源頭上了抑制了干擾的產生和傳播。
三整改案例

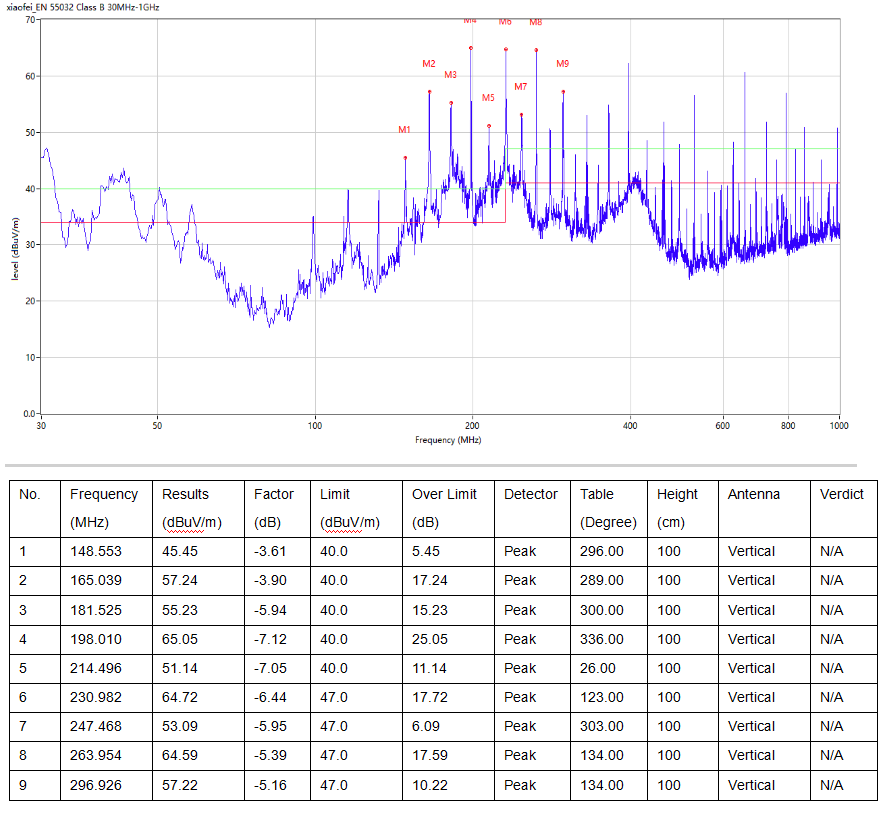

如下所示，是一個消費類機器，RGB屏幕的測試數據，測試標準為EN55032。通過分析，我們能看到有很明顯的單根時鐘信號，經計算得出時鐘頻率為16.5Mhz。這時候我們就需要找出干擾的源頭，用頻譜儀近場探頭掃描后發現源頭在核心板的主芯片。
分析

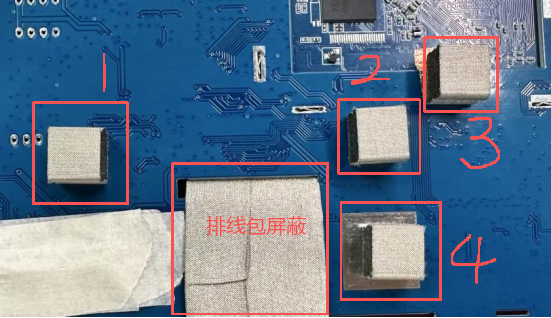

我們可以在RGB信號線和時鐘線上，加RC濾波電路或π型濾波電路，對RGB模塊發出的噪聲進行濾波；同時，對FPC排線進行包屏蔽處理，以形成完整的空間輻射隔離。

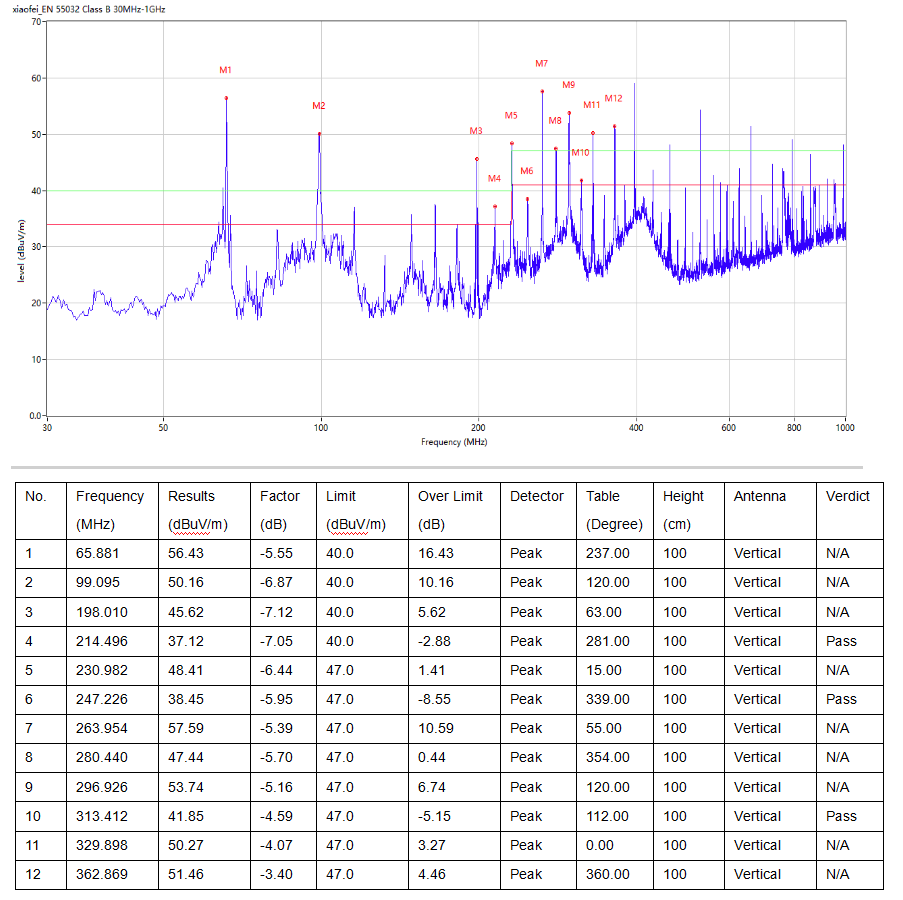

通過對比分析，整改后的問題雖有一定程度改善，但干擾值仍高于標準限值，僅從源頭上措施的效果并不理想。我們可以在噪聲傳播路徑上進一步施加措施，增強抑制效果。此時，僅依賴濾波與屏蔽措施已收效甚微，我們從接地尋找突破口，通過分析PCB布局，發現板上的地回路設計過長，導致高頻噪聲無法及時泄放，從而形成共模干擾，可以通過縮短地回路，為噪聲提供一條快速、低阻抗的泄放通道。

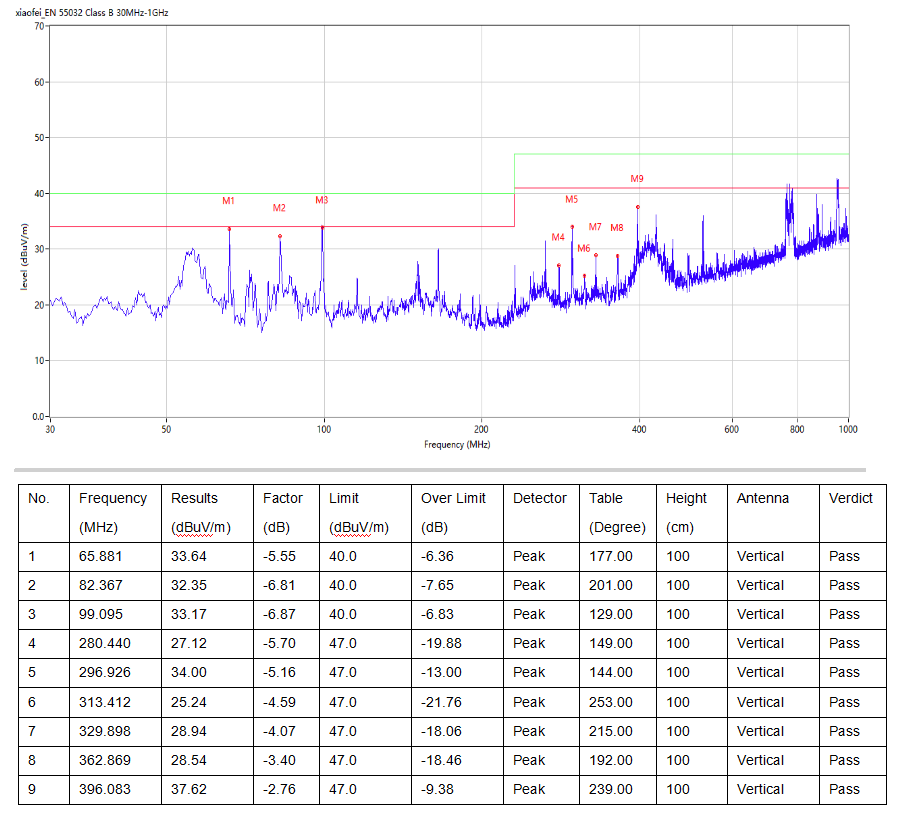

最終測試數據如下所示，與最初的測試數據進行對比，已經在標準限值以內，至少留有6個dB的余量。體現了接地在EMC中的核心作用。干擾能量不會憑空消失，必須為其提供一條泄放的路徑。
四總結
接地設計是一門看似簡單實則精深的藝術。一位資深EMC工程師沃茲基曾指出：“我們設計的不是接地，而是信號的回家之路。”這條路徑是否順暢，直接決定了電子設備在復雜電磁環境中的命運。在日益擁擠的電磁頻譜中，良好的接地設計將是電子設備可靠工作的最終保障。
