一前言
在當今車輛高速發展的世界中，新能源車的電子零部件可靠性，是整車性能與安全的核心保障。面對日益復雜的車載電磁環境，大電流注入（BCI）試驗對于驗證系統的“抗擾能力”至關重要，現在基本已經成為車載產品測試的必須項目。
二什么是大電流注入（BCI）試驗
BCI（Bulk Current Injection）測試是一種通過電流注入探頭將干擾信號直接耦合到被測設備（DUT）的線束中，以模擬實際電磁環境中的抗擾能力表現的測試方法，以判定設備在連續窄帶射頻電磁場干擾下的工作性能是否符合抗擾度要求。
BCI測試簡圖
三大電流注入（BCI）試驗的重要性
1、安全性：
現代汽車的剎車、轉向、動力、娛樂、智能駕駛系統都高度依賴于電子控制。確保這些系統在復雜的電磁環境下絕對可靠，是關乎駕駛員以及乘客安全直接要素。
2、法規與標準要求：
BCI測試是滿足全球汽車電磁兼容性法規和標準的強制性測試項目之一。許多國家和地區以及車廠都制定了對應BCI測試標準，如ISO11452-4。具備良好電磁兼容性的產品，能夠在市場上贏得更多消費者的信任和青睞，提高產品的競爭力。
3、線束集成度高：
現代汽車擁有上百個電子控制單元和總長度超過數公里的線束。這些線束就像天線，很容易通過線束接收到傳導電磁干擾。BCI測試直接針對這個薄弱環節進行測量，衡量DUT的抗干擾水平。
四BCI測試的整改思路
BCI測試的測量主體主要是DUT的線束,干擾從線束注入，從EMC三要素上去分析（干擾源、傳導路徑、敏感模塊（器件）），BCI主要是通過傳導路徑影響到DUT的正常工作，理論上把傳導路徑上的噪聲環境水平控制得當,或者DUT抗擾能力足夠強，BCI測試就能順利通過測試。
五BCI測試的整改方法
根據EMC三要素分析：干擾源、傳導路徑、敏感模塊（器件），我們可以進行大概分類：干擾源是電流注入環、傳導路徑則是DUT線束以及PCB走線、敏感模塊是我們的DUT模塊，分析得出我們整改思路主要是針對DUT模塊和DUT線束及PCB進行。
1、DUT線束：
整改思路主要是對線束進行優化，如：
①：對高速信號線束進行屏蔽處理，減少注入電流干擾耦合到高速信號從而影響到信號的電平識別。
②：控制線束以及PCB走線阻抗，保證信號完整性。

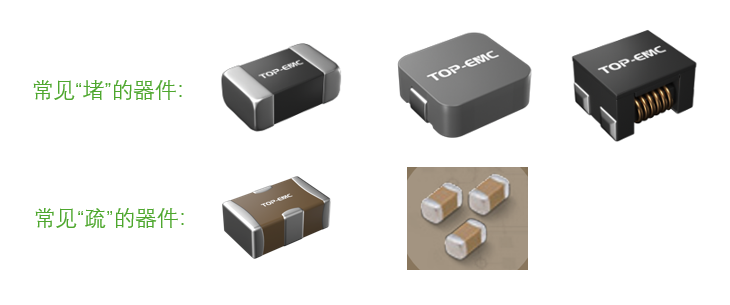

③：在線束端口和PCB走線增加器件進行濾波處理，濾波常用手段包括電容、磁珠、共模電感、電感、BDL等濾波器件。主要思路是在端口通過濾波器件（如電容）給噪聲提供低阻抗路徑以及通過共模電感、磁珠等器件“堵住”噪聲，從而保證線束噪聲環境；
2、DUT模塊：
主要整改思路針對模塊關鍵信號（如時鐘）進行增強，如增加信號的驅動電流以及幅值，從而面對電流干擾時有更好的抗干擾能力。
六測試暗室
近日，我司目前已經搭建了一個BCI測試暗室，可以方便新老客戶進行摸底級的BCI測試，提高客戶的整體體驗水平，歡迎各位客戶過來進行測試指導！

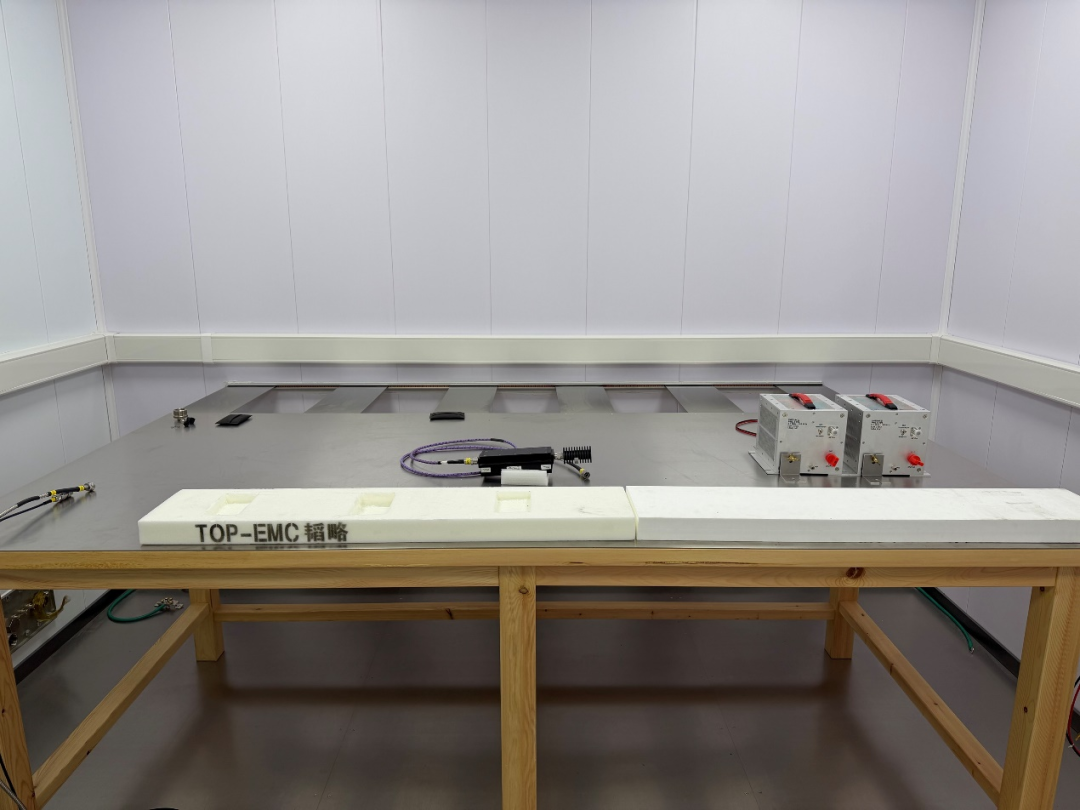

BCI測試暗室
