• 采指紋基定位方法

  鄰近技術

  貝葉斯統計匹配

  極大似然估計

  關聯判決（Correlation discriminant kernel selection）

  神經網絡

• 非采指紋基定位方法

  幾何學

• 移動相機系統

• 固定相機系統

（2）圖像分析與特征點標記（二維碼定位）

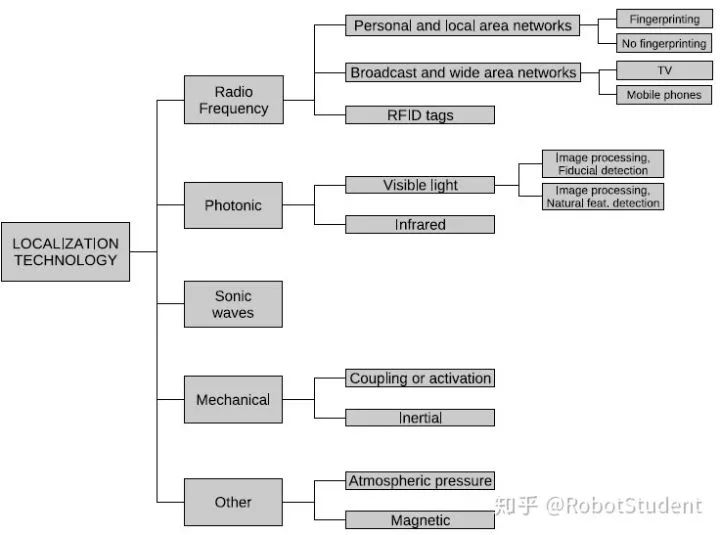

此外，還有聲波、機械能（慣性/接觸）、地球磁場、大氣壓。

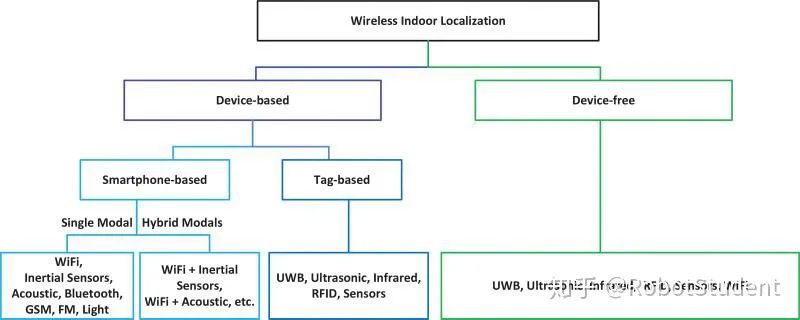

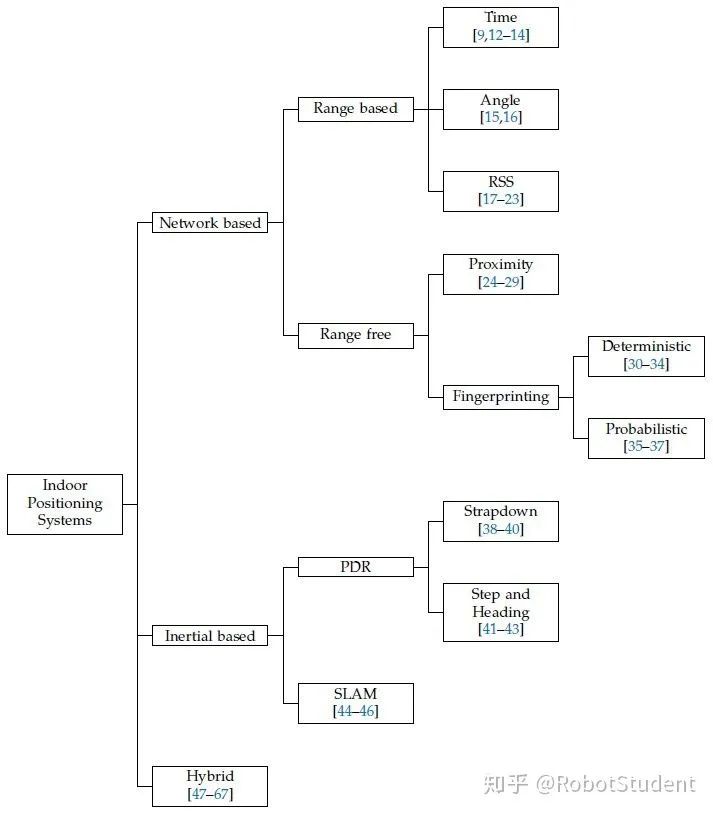

室內定位服務系統Indoor Location Based Services (ILBS)可以簡單地分為三類[3]：

1、網絡系統：基于無線網絡

2、慣性系統：機載慣導系統預估定位

3、混合系統：融合無線網絡與慣性系統的混合系統

•


• RSS-IMU 混合系統

• 基于地圖的混合系統

• 基于智能手機的混合系統

1、angle of arrival(AoA) 技術：根據到達信號角度

2、time of arrival(ToA) 技術：根據到達信號時間（類似雷達測距）

3、fingerprinting 技術，即特征技術

1、三角定位（Triangulation），需要借助固定基站或者已知基站位置信息，GPS等無線網絡定位法。

2、鄰近（Proximity）， 使用具有有限的感知范圍和分析能力的傳感器，RFID。

3、場景分析（Scene analysis），利用場景畫面中的特征完成定位分析，點云和3D重構技術，機器視覺。

4、航位推算（Dead reckoning），基于先驗信息推算出運動軌跡，慣導、捷聯慣導。

定位算法

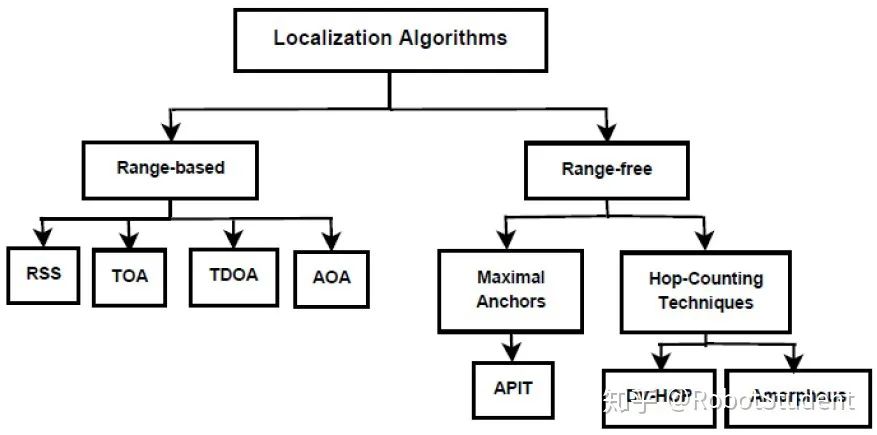

按照文獻[5]，基于靜態傳感器節點的定位技術廣泛應用于移動機器人跟蹤功能，定位算法可總結為：

1、范圍基定位（Range-based localization）

2、無范圍基定位（Range-free localization）

定位計算補償方法Implementation methods

1、機器學習方法 Machine Learning Based Methods：

least square support vector machine and Gaussian processes ,Semi-supervised Laplacian regularized least squares method and HMM based RSS-EKF (Extended Kalman Filter) method using RSS

2、集中和分布式方法Centralized and Distributed Methods

3、多傳感器數據融合方法Multi-Sensor Data Fusion Methods

4、采指紋方法Fingerprinting Based Methods

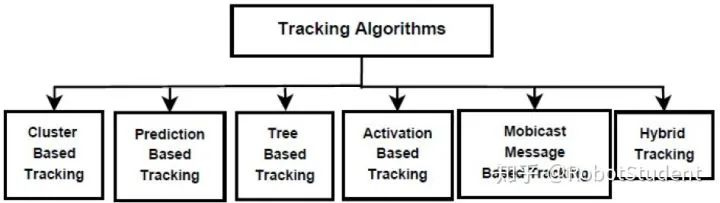

跟蹤算法分類（Broad classification of tracking methods）：

1、聚類跟蹤算法 Cluster-based tracking methods, dynamic clustering algorithm for target tracking

2、預測跟蹤算法 Prediction-based tracking methods

3、樹基跟蹤算法 Tree-based tracking methods

4、主動跟蹤算法 Activation-based tracking method

5、Mobicast基跟蹤算法 Mobicast-based tracking method

1、精度與誤差

2、環境適應性。場景對定位系統測量精度影響，一個高性能框架能夠避免對重復定位差異

3、消耗：帶寬、壽命、能耗、權重與額外設備

4、基站數量

慣性導航與定位技術可以分為兩類：

• 捷聯慣導系統Strapdown systems: 采用兩次積分預測運動

• 步進與航向系統Step and Heading Systems (SHS): 通過表示步進長度與航向的慣性定位向量預測位置

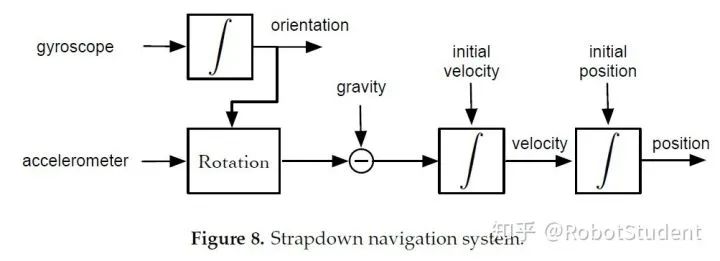

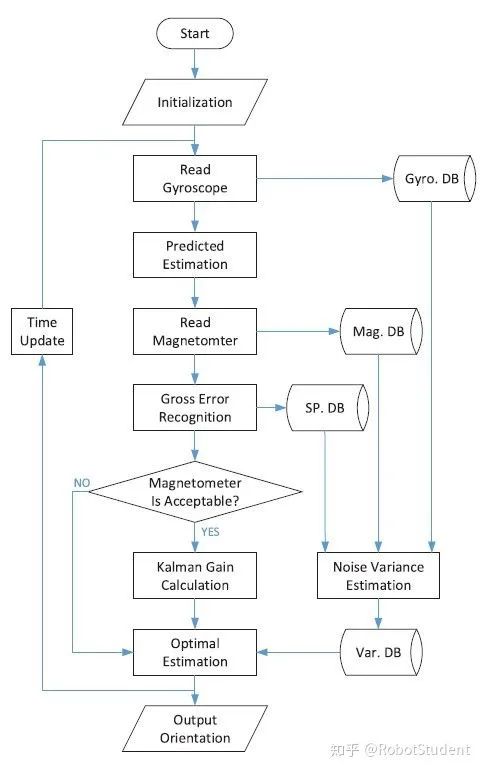

參考下圖，慣導定位系統通過二次積分獲得定位信息[6]

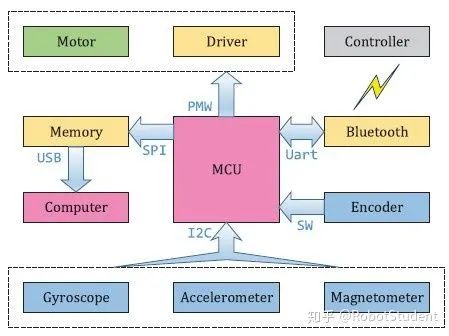

一個經典的具有定位功能的移動機器人控制系統架構如下圖所示，該系統通過無線電、里程計以及慣性測量單元實現自定位功能[7]。

微型慣性測量單元，包括陀螺儀、加速度計、磁偏角計、溫度和氣壓等功能，通過物理模型和誤差模型推算。

擴展卡爾曼濾波算法EKF與粒子濾波器是移動機器人群體定位中最為廣泛，尤其在RoboCup等機器人大賽[7]。

最流行的室內無線電點位技術方法為RSSI定位算法，是采用AP終端設備組件的網絡，通過檢測信號功率推算距離，再利用定位模型獲取定位信息，最常見的終端是ZigBee。

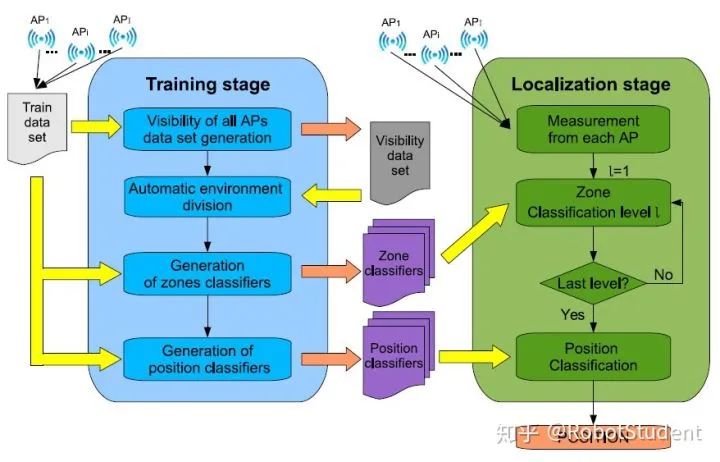

參考[8]

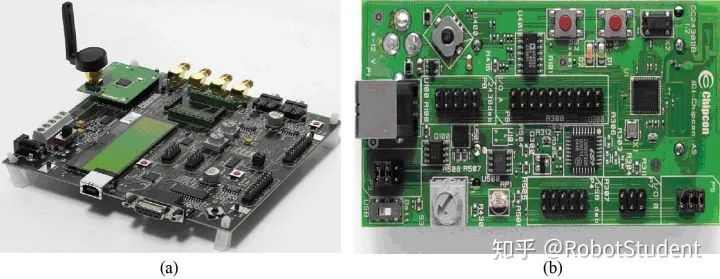

基于ZigBee組件的微型定位系統

參考文獻[9][10]，集群類機器人定位技術，不僅可以依靠靜態基站進行定位，還可以利用機器人之間無線電終端輔助其它終端進行定位。

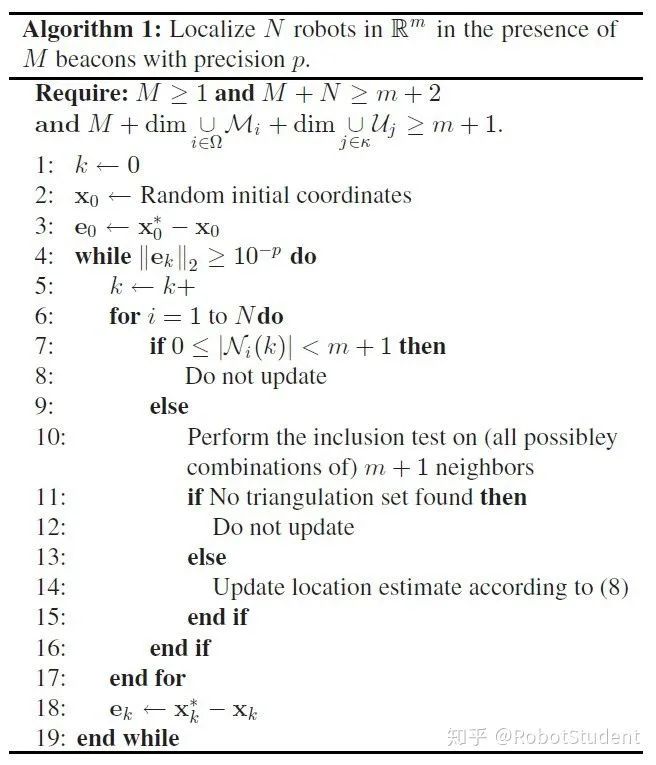

算法1 [9]

因為集群定位存在很大的噪聲干擾，因此需要對采集到的信息進行去噪處理，或者提高系統抗干擾能力，采用統計算法提高定位系統精度。如在文獻[10]，采用了卡爾曼濾波器對定位優化。

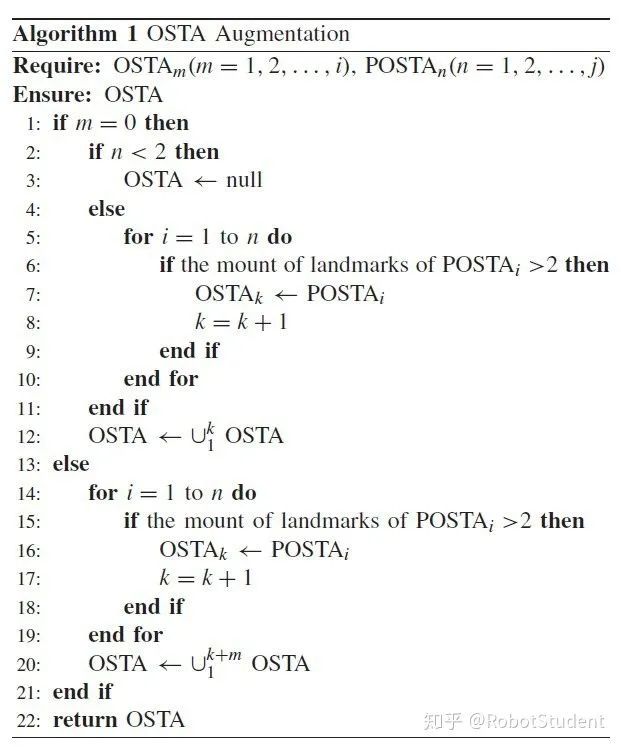

文獻[10]-算法1

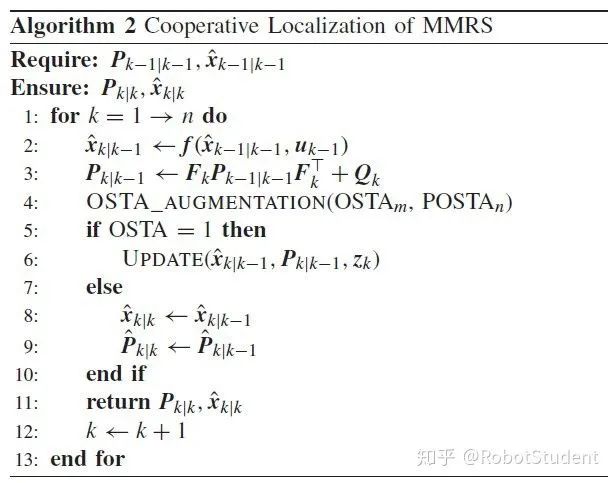

文獻[10]-算法2

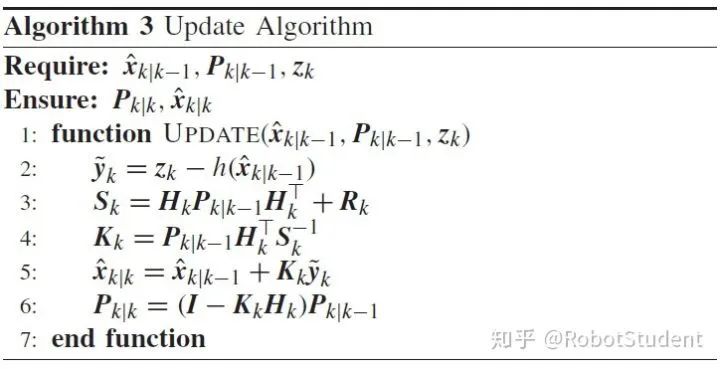

文獻[10]-算法3

本文大部分內容是根據綜述文章對現用的室內定位進行總結，考慮到微型運動機器人的工程成本以及計算力，本文所討論的室內定位技術并不是應用于自動駕駛的SLAM和VSLAM技術。

同時，本文提到了定位跟蹤技術，在尋跡控制中個人傾向采用視覺方向。對于粗精度的定位系統，可以采用基于ZigBee的RSSI定位系統，此外可以融合IMU單元提高系統定位精度。

參考文獻：

[1] Torres-Solis, J., H., T., and Chau, T., 2010, “A Review of Indoor Localization Technologies: Towards Navigational Assistance for Topographical Disorientation,” Ambient Intelligence, F.J. Villanueva Molina, ed., InTech.

[2] Kivim?ki, T., Vuorela, T., Peltola, P., and Vanhala, J., 2014, “A Review on Device-Free Passive Indoor Positioning Methods,” International Journal of Smart Home, 8(1), pp. 71–94.

[3] Alejandro Correa, Marc Barcelo, Antoni Morell, and Jose Vicario, 2017, “A Review of Pedestrian Indoor Positioning Systems for Mass Market Applications,” Sensors, 17(8), p. 1927.

[4] Mrindoko, N. R., and Minga, D. L. M., 2016, “A Comparison Review of Indoor Positioning Techniques,” 21(1), p. 9.

[5] Kumar, S., and Hegde, R. M., “A Review of Localization and Tracking Algorithms in Wireless Sensor Networks,” p. 12.

[6] Lv, W., Kang, Y., and Qin, J., 2019, “Indoor Localization for Skid-Steering Mobile Robot by Fusing Encoder, Gyroscope, and Magnetometer,” IEEE Transactions on Systems, Man, and Cybernetics: Systems, 49(6), pp. 1241–1253.

[7] Li, D., Chen, Q., and Zeng, Z., 2018, “Self-Localization Algorithm of Mobile Robot Based on Unscented Particle Filter,” 2018 37th Chinese Control Conference (CCC), IEEE, Wuhan, pp. 5459–5464.

[8] Hernández, N., Alonso, J. M., and Oca?a, M., 2017, “Fuzzy Classifier Ensembles for Hierarchical WiFi-Based Semantic Indoor Localization,” Expert Systems with Applications, 90, pp. 394–404.

[9] Safavi, S., and Khan, U. A., 2017, “An Opportunistic Linear–Convex Algorithm for Localization in Mobile Robot Networks,” IEEE Transactions on Robotics, 33(4), pp. 875–888.

[10] Sun, Q., Tian, Y., and Diao, M., 2018, “Cooperative Localization Algorithm Based on Hybrid Topology Architecture for Multiple Mobile Robot System,” IEEE Internet of Things Journal, 5(6), pp. 4753–4763.
