1、問題背景：
在做項目的過程中，有遇到過幾次，出圖后畫面是一半清晰，一半模糊的現象，再重新對焦也是一樣。
但換了個鏡頭后就好了，這應該是鏡頭的質量問題，但導致鏡頭出現這種問題的具體原因是什么呢？
2、問題分析：

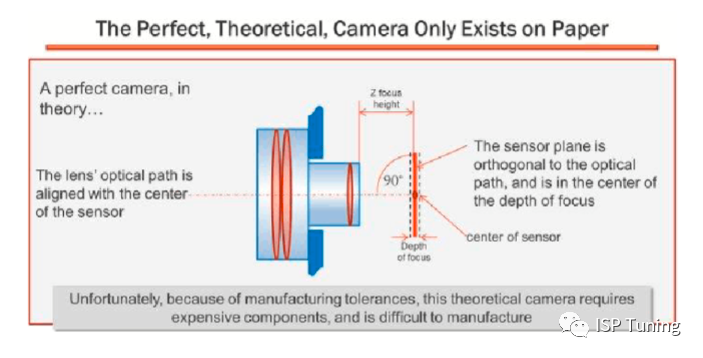

理想情況下模組的成像狀態如下示意圖，lens、sensor，都是正對放置的。
成像的結果是圖像中心最清晰，四周的清晰度稍差一點（這是正常現象，因為相機用的是凸透鏡，越往邊緣光的折射率會越大，
就會使光線的傳播軌跡變化越大， 因此光線不再準確地投影到圖像傳感器上，從而導致圖像邊緣的解析力變差 ）。
而現在遇到的問題是，畫面一半模糊，一半清晰度，這是不正常的，也是不可接受的。
出現這種問題的原因，主要是在攝像頭封裝過程中，涉及到圖像傳感器、鏡座、馬達、鏡頭、線路板等零件的多次組裝，因此零配件的疊加公差越來越大。
最終表現在攝像頭上的效果是拍照畫面最清晰位置可能偏離畫面中心、四角的清晰度不均勻等。
如下是導致這種問題的兩種現象示意圖。

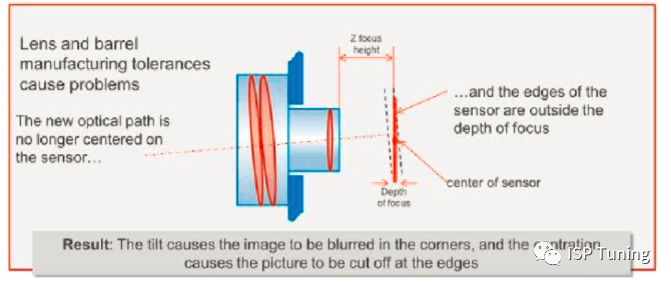

a、鏡片和鏡筒裝配公差導致的，由于鏡片裝斜了，會導致成像在傳感器上，上下部分聚焦不一致，圖像效果偏差較大。

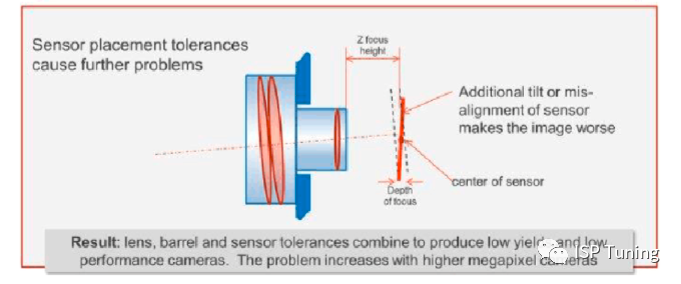

b、鏡筒和圖像傳感器裝配公差導致的，也是類似的，會導致成像在傳感器上，上下部分聚焦不一致，圖像效果偏差較大。
3、那如何去解決或避免這種問題呢 ？
是模組裝配過程中，都需要做 AA， 其全稱是Active Alignment，即主動對位，是一項確定零配件裝配過程中相對位置的技術。
AA制程的設備在組裝每一個零部件時，設備將檢測被組裝的半成品，并根據被組裝的半成品的實際情況主動對準，然后將下一個零配件組裝到位。
這種主動對準技術可有效的減少整個模組的裝配公差，有效的提升攝像頭產品一致性，也為更高價的攝像頭產品封裝創造可能性。
