幾十年來，計算架構一直依賴動態隨機存取存儲器(DRAM)作為主存儲器，來為處理單元提供臨時存儲，以便檢索數據和程序代碼。DRAM的高速、高集成度、高性價比和出色的可靠性，促使DRAM技術在許多電子設備中得到了廣泛應用。
DRAM位單元(存儲一位信息的元件)具有一種非常基本的結構，由一個電容器(1C)和一個集成在電容器附近的晶體管(1T)組成。電容器的作用是存儲電荷，而晶體管則用于訪問電容器，以讀取存儲的電荷量或存儲新電荷。
1T-1C位單元排列成包含字線和位線的陣列，字線連接到晶體管的柵極，控制對電容器的訪問。通過位線感測電容器上存儲的電荷，可以讀取內存的狀態。
多年來，得益于位單元密度的持續擴展，存儲器界推出了一代又一代的DRAM技術。當前的DRAM芯片屬于“10納米級”(表示為D1x、D1y、D1z、D1a……)，其中內存單元陣列中有效區域的半間距從19納米到10納米不等。然而，人工智能驅動的對性能更好、容量更大的DRAM的需求正在推動研發10納米以后的新技術。
這就需要在電容器、存取晶體管和位單元架構方面進行創新。此類創新的例子包括高縱橫比柱狀電容器，以及從馬鞍形(基于FinFET)存取晶體管到垂直柵極架構的轉變，還有從6F2到4F2單元設計的過渡(F是給定技術節點的最小特征尺寸)。
平面1T-1C DRAM芯片內部：外圍電路
為了實現DRAM芯片的全部功能，除了存取晶體管之外，還需要幾個其他晶體管，這些額外的晶體管起到地址解碼器、感應放大器或輸出緩沖器等作用。它們被稱為DRAM的外圍晶體管，傳統上是緊靠DRAM存儲器陣列區域制造的。
圖1：DRAM芯片內部基于1T-1C的DRAM存儲器陣列和DRAM外圍區域。來源：imec
DRAM外圍晶體管可分為三大類。第一類是常規邏輯晶體管：反復打開和關閉的數字開關。第二類是感應放大器——一種模擬類型的晶體管，可感測兩位單元之間的電荷差異。微小的正向變化被放大為高電壓(代表邏輯1)，微小的負向變化被放大為零電壓(代表邏輯0)。然后，這些邏輯值被存儲在被稱為行緩沖器的鎖存器結構中。感應放大器通常位于靠近存儲器陣列的位置，占用了DRAM芯片的很大一部分面積。第三類則是行解碼器：將相對較高的偏置(通常約為3V)傳遞到存儲器元件以支持寫入操作的晶體管。
為了跟上存儲器陣列節點到節點的改進，DRAM外圍元器件也在縮小面積和提高性能方面進行了相應的改進，從長遠來看，未來可能會出現更具顛覆性的解決方案，打破傳統的“2D”DRAM芯片架構。有一種方案是在單獨的晶圓上制造DRAM外圍器件，然后將其粘合到包含有存儲器陣列的晶圓上，就像在3D NAND中所采用的方法一樣。
面向外圍晶體管優化的單一熱穩定平臺
這三類外圍晶體管各有其要求。常規邏輯晶體管必須具有良好的短溝道控制、高導通電流(Ion)和低關斷電流(Ioff)。僅在這些特性上，它們與典型片上系統(SoC)中的邏輯晶體管非常相似，不過它們還需要啟用多個閾值電壓(Vth)以滿足不同的設計要求。
另外兩類則具有更多不同的特性，在典型的邏輯SoC中并不存在。模擬感應放大器需要良好的放大性能，這得益于低閾值電壓(Vth)。此外，由于信號被放大，兩個相鄰感應放大器之間的不匹配必須盡可能小。因此，理想的感應放大器必須是一種具有良好模擬功能的可重復性極高的晶體管。
最后，行解碼器是一種數字晶體管，與先進的邏輯節點相比，它需要非常厚的柵極氧化物來維持更高的偏壓，這使得晶體管更可靠，但運行速度卻較慢。

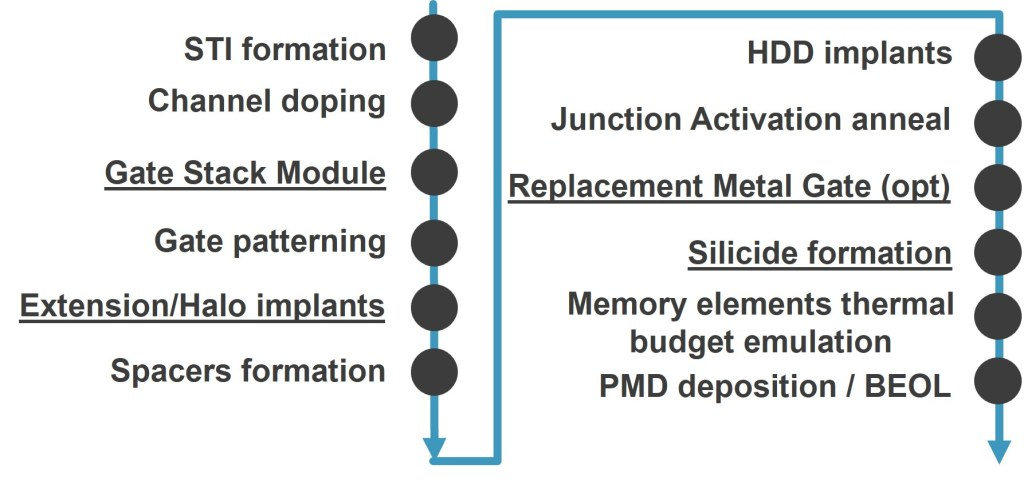

圖2：以下是制造用于DRAM外圍應用的晶體管所需的主要步驟，需要特定開發的關鍵模塊已加下劃線。來源：PSS
除了這些特定要求外，所有外圍晶體管都還存在許多限制。其中的一個關鍵問題就是熱穩定性。在當前的DRAM工藝流程中，DRAM存儲器陣列緊靠外圍，外圍晶體管在DRAM存儲器元件之前制造。因此，外圍需要接受存儲電容器、存取晶體管和存儲器后端生產線制造過程中施加的若干種熱處理。
因此，外圍晶體管必須能夠承受數小時的高達550-600°C的“DRAM存儲器退火”溫度。其次，還必須保持DRAM芯片的成本效益，這就促使集成商選擇比邏輯流通常使用的工藝更簡單的工藝解決方案。
為了降低成本，存儲器行業也傾向于為各種外圍晶體管采用單一的技術平臺——盡管它們的需求各不相同。此外，對低漏電和低功耗的要求也更加嚴格，這對多種DRAM用例都很有利，尤其是移動用例。
所有這些規格要求使得不可能直接復制標準邏輯工藝流程，需要對特定模塊進行優化，包括晶體管的柵極堆棧、源/漏結和源/漏金屬觸點。
