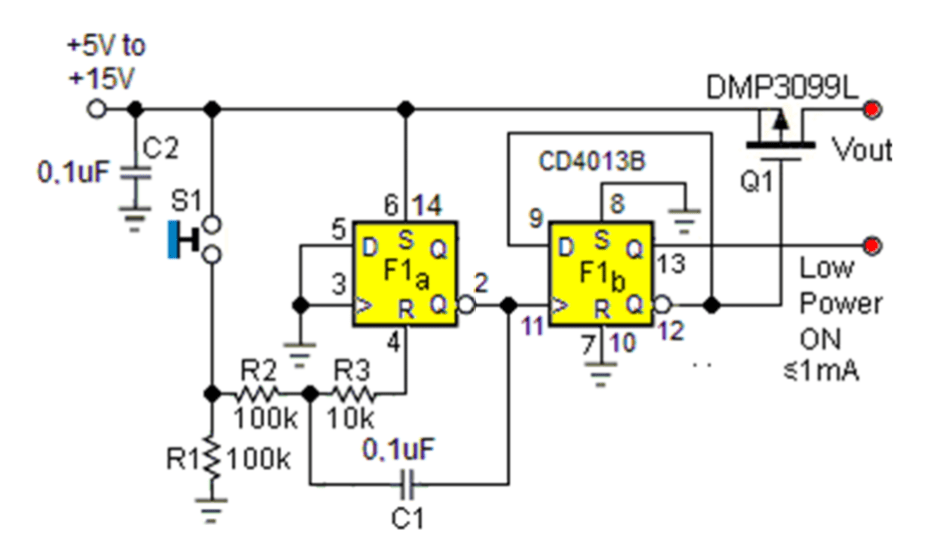

圖1:F1a以再生方式對S1進行去抖動,因此F1b可以可靠地打開和關閉。
機械開關一個普遍會發生的事是觸點抖動,除非它們是(非常罕見的)水銀潤濕型。當觸動開關時,電路不是一次閉合,而是多次閉合,通常間隔一到兩毫秒,這就是F1a觸發器周圍設置RC網絡和其他奇怪連接的原因。
當按下S1并閉合電路時,C1的10毫秒的充電,并持續到引腳4的0/1切換閾值,當發生這種情況時,F1a同時設置為1并重置為0。這種矛盾的組合是所有“雙穩態”邏輯元件(理論上)都無法容忍的情況,那么,它是否會因為自相矛盾而自毀呢?
實際上,4013數據真值表告訴我們,不會出現如此戲劇性(且沒什么好處)的情況。根據真值表,當以這種方式連接時,F1a只是作為一個非反相緩沖器,引腳2跟隨引腳4的狀態,當引腳4上升到閾值以上時突然變高,當下降到閾值以下時突然變低。通過C1的正反饋使轉換更加清晰,同時確保F1a忽略不可避免的S1抖動。同時,傳遞到F1b引腳11時鐘引腳的干凈轉換使其可靠地切換,如果關閉則翻轉為開啟,如果開啟則翻轉為關閉,并保持到下一次釋放S1然后再次按下為止。
這樣,就實現了一開始所說的按開、按斷功能!
F1b引腳13的阻抗取決于電源電壓,范圍從5V時的500Ω到15V時的200Ω。如果所連接負載的電流需求足夠低,則可以直接從F1b引腳13獲取電源,并且無需使用Q1 MOSFET。否則,就需要Q1 MOSFET,并且需要選擇一個性能合適的晶體管。例如,圖中所示的DMP3099L的Ron小于0.1Ω,可以通過3A電流。
4013輸入電流通常只有10pA。因此,如圖2所示,由一小塊電路板蜿蜒組成的簡單直流觸摸板就可以提供足夠的驅動,并可以完全省去S1,很難找到比這更便宜的了。

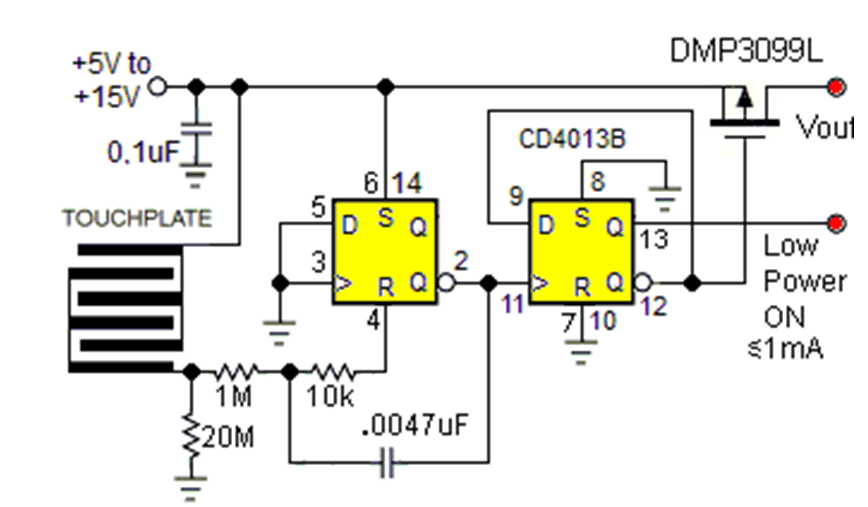

圖2:增加RC網絡電阻可以用一個簡單的觸摸板替代S1。
