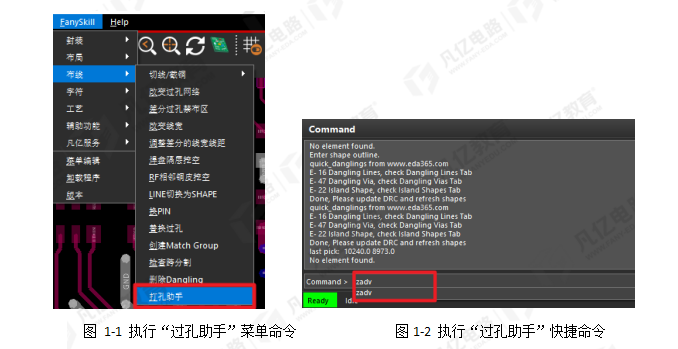

1、執行菜單命令“FanySkill-布線-打孔助手”如下圖1-1所示或者Command對話框內輸入快捷命令“zadv”如下圖1-2所示，都可以激活過孔助手命令。

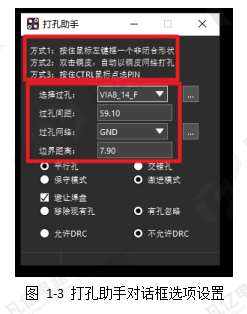

2、過孔助手命令激活之后彈出對應的設置對話框如下圖1-3所示，設置對話框的上方顯示的是三種打孔方式。中間部分的設置選項“選擇過孔”則為過孔尺寸選擇；“過孔間距”則為放置過孔與過孔的間距大小；“過孔網絡”則為賦予放置的過孔網絡；“邊界距離”則為設置過孔跟PCB板上其他元素邊到邊的間距大小如下圖1-3所示，此上選項都可按照自己設計需求進行設置即可。

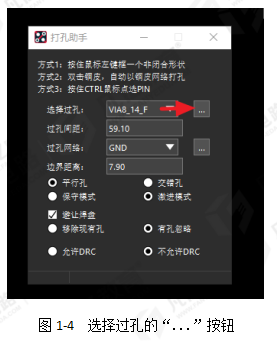

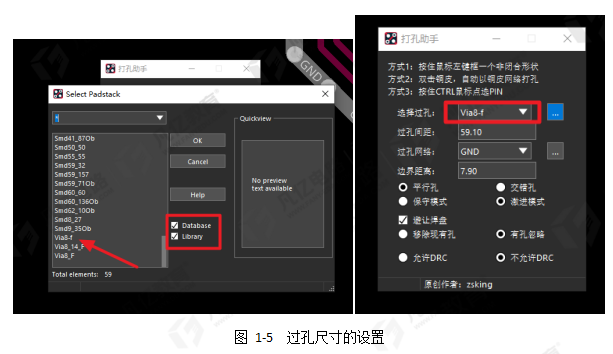

1）對應放置過孔的尺寸大小設置為鼠標單擊“選擇過孔”選項后面的“...”按鈕如下圖1-4所示。在彈出的“Select Padstack”對話框內將“Database”、“Library”進行勾選，如下圖1-5所示?！癉atabase”指的是調用當前打開的pcb文件的封裝庫；“Library”指的是調用添加的Padpath路徑的封裝。兩者都勾選之后在對話框左側框內鼠標雙擊選擇需要對應尺寸的過孔封裝就能將該尺寸直接設置到“選擇過孔”選項內如下圖1-5所示。

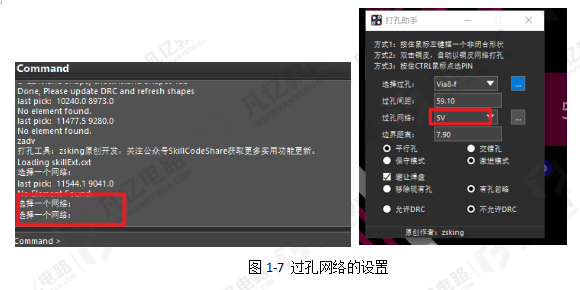

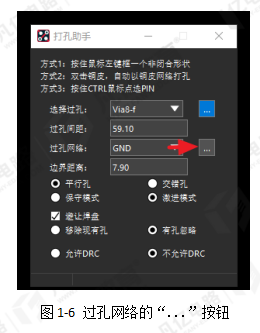

2）過孔網絡設置則為鼠標單擊“過孔網絡”選項后面的“...”按鈕如下圖1-6所示，左下角的command框內則會提示“選擇一個網絡”，光標在PCB設計界面中點擊需要賦予該過孔的網絡即可在“過孔網絡”選項中自動識別并且設置該網絡如下圖1-7所示。

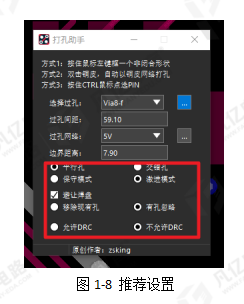

3、打孔助手對話框下部分設置可以按照圖1-8所示的推薦設置，如有其他設計需求可以自己進行更改即可。
4、過孔的尺寸以及間距大小、網絡、打孔形式等設置完成之后就可以按照過孔助手支持的三個方式進行打孔。

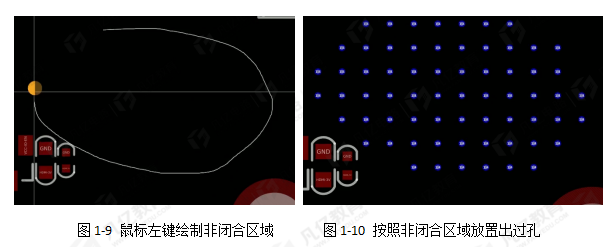

（1）按住鼠標左鍵框一個非閉合形狀的方式為PCB中在一處空白區域，鼠標左鍵繪制出一個非閉合區域如下圖1-9所示，那么過孔會按照設置的尺寸、間距等自動放置出該過孔如下圖1-10所示。

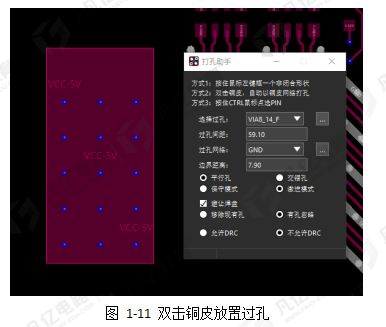

（2）雙擊銅皮，自動以銅皮網絡打孔的方式則為PCB設計區域內,在某塊賦予網絡的銅皮上按照設置的過孔尺寸、間距等自動放置出該過孔，如下圖1-11所示。

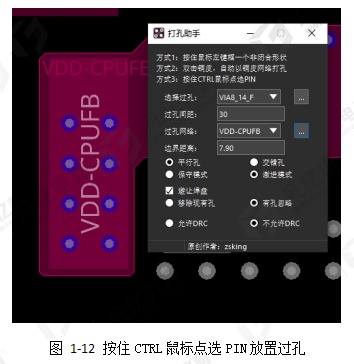

（3）按住CTRL鼠標點選PIN的方式為PCB設計區域內,按住CTRL鍵鼠標點擊某塊具有網絡的焊盤，那么會按照設置的過孔大小、尺寸等在此焊盤上進行打孔如下圖1-12所示。
