DDR 訓練失敗、系統偶發卡死、地址命令不穩定……遇到這類問題，很多工程師第一反應是懷疑芯片、時序或電源。可在菊花鏈拓撲中，真正把信號“攪亂”的，有時只是末端少了一顆匹配電阻。
同一塊板、同一根地址線，只改變“是否加終端電阻”，眼圖會發生什么變化？下面用一個雙通道 DDR3 一拖 8 的仿真案例，把差別講清楚。
先說結論：在本案例中，加入 39Ω 終端匹配電阻后，眼圖明顯打開；去掉電阻后，眼寬和眼高迅速變窄，整體信號質量不合格。
高速信號沿 PCB 走線傳播時，走線已經不能只當作普通導線，而要視為傳輸線。一旦信號遇到阻抗不連續，就會產生反射，效果很像聲音碰到墻壁后形成“回聲”。
反射波與原始信號疊加后，會帶來過沖、下沖、邊沿抖動。情況嚴重時，眼寬和眼高都會被壓縮，接收端就很難穩定判斷高低電平。
終端匹配電阻的核心作用，就是在信號末端提供合適的阻抗，讓反射能量被吸收，而不是繼續在線路兩端來回折返。

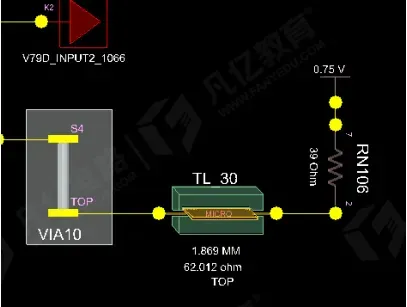

圖2｜信號末端的 39Ω 終端匹配電阻 RN1106

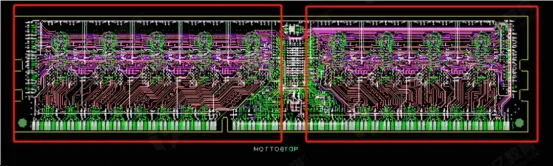

本次案例采用雙通道 DDR3 一拖 8 正反貼菊花鏈拓撲。信號從驅動端 U21 出發，依次經過 8 顆 DDR 顆粒，最終到達線路末端。
仿真對象：地址線 A3；仿真軟件：SigXplorer；激勵頻率：533MHz。
判斷信號質量主要看眼圖：眼睛張得越開，說明有效采樣窗口越大，信號越穩定。

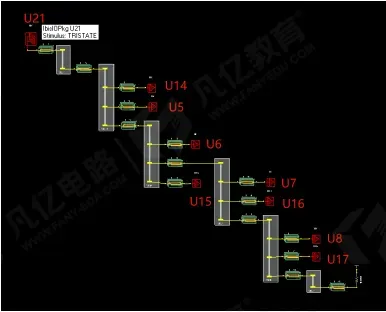

圖3｜DDR3 一拖 8 菊花鏈拓撲：信號從 U21 依次經過各顆粒，末端接終端電阻
先看加了終端電阻的結果。眼圖開口較為清晰，眼寬和眼高都能保持，信號沒有跌破關鍵閾值 VIH（高電平輸入電壓）和 VIL（低電平輸入電壓），整體處于有效狀態。

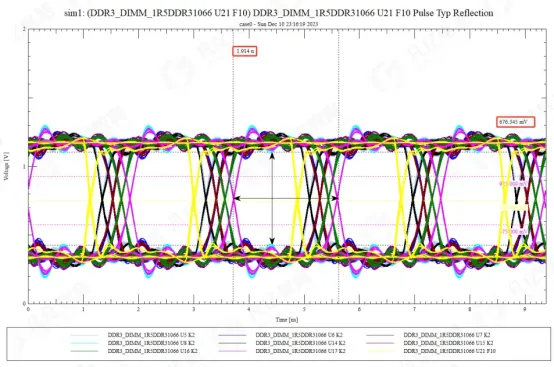

圖4｜加終端電阻后的 A3 地址線眼圖：開口清晰，采樣窗口完整
不同顆粒位置仍會存在差異。
靠近驅動端的 U5、U14 信號更干凈，過沖和下沖不明顯；靠近線路末端的顆粒波形波動更大，但仍處于合格范圍。

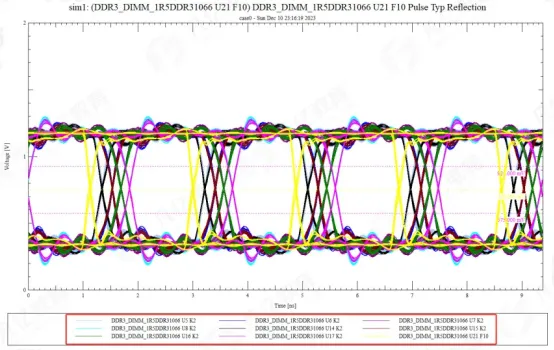

圖5｜加終端電阻時不同位置顆粒的波形差異：遠端波動更明顯，但整體仍可用
再把終端電阻去掉，差距立刻顯現。整體眼寬和眼高明顯變窄，信號在 VIH 與 VIL 之間的有效保持時間很短，接收端可用的采樣窗口被大幅壓縮。

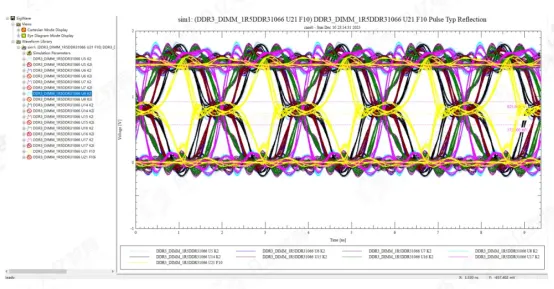

圖6｜不加終端電阻后的整體眼圖：開口收窄，邊沿雜亂

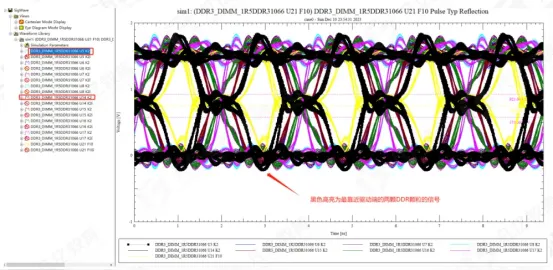

更容易讓人誤判的是：靠近驅動端的顆粒反而最亂，眼圖幾乎糊成一團；最遠端顆粒的眼圖看起來相對清楚一些，但仍伴隨明顯的過沖和下沖，整體依然不合格。
圖7｜不加終端電阻時，近端波形受到多次反射疊加，眼圖明顯惡化
原因并不復雜：沒有終端吸收反射后，信號會在線路兩端反復折返。靠近驅動端的位置同時受到多次反射疊加，因此干擾更嚴重。
遠端看起來“稍好”，并不代表鏈路已經可靠，只是不同位置的反射疊加程度不同。只要眼圖裕量不足，系統穩定性仍然無法保證。
關鍵理解：終端電阻不是在“修飾波形”，而是在改變傳輸線末端的邊界條件。匹配得當時，信號到達末端后不再大幅反彈；沒有匹配時，反射波不斷疊加，眼圖自然越來越差。
眼圖開口：加終端電阻 → 眼寬、眼高較清晰；不加 → 明顯變窄，局部混亂
閾值裕量：加終端電阻 → 整體保持在有效范圍；不加 → 有效保持時間很短
位置差異：加終端電阻 → 近端較好，遠端略差；不加 → 近端受到反射干擾更嚴重
最終判斷：加終端電阻 → 本案例中信號可用；不加 → 整體信號質量不合格
從這個仿真案例可以直接看出：在 DDR3 菊花鏈拓撲中，末端缺少匹配電阻，會使反射顯著加重，眼圖質量嚴重惡化；加入合適的終端電阻后，信號完整性明顯改善。
工程提醒：39Ω只是本案例的配置，并不是所有 DDR 設計都能直接套用。終端阻值必須與實際傳輸線阻抗相匹配，才能獲得更好的反射抑制效果。
真正可靠的做法，不是“憑經驗隨便加一顆”，而是結合具體拓撲和走線阻抗進行仿真，再用眼圖確認裕量。對高速數字設計而言，終端匹配往往不是可有可無的優化項，而是決定鏈路能否穩定工作的關鍵環節。
你在 DDR 調試中遇到過“近端比遠端更差”的情況嗎？歡迎留言交流。
