引言
目前，最常用的溫度傳感器是J型、K型、T型和E型熱電偶。從系統級的立足點來看，溫度傳感器是否適合您的應用將取決于所需的溫度范圍、準確度、線性度、解決方案成本、功能、功耗、解決方案尺寸、安裝法、還有必要支持電路的易設計程度。
測試方法及適用場景
1
熱電偶

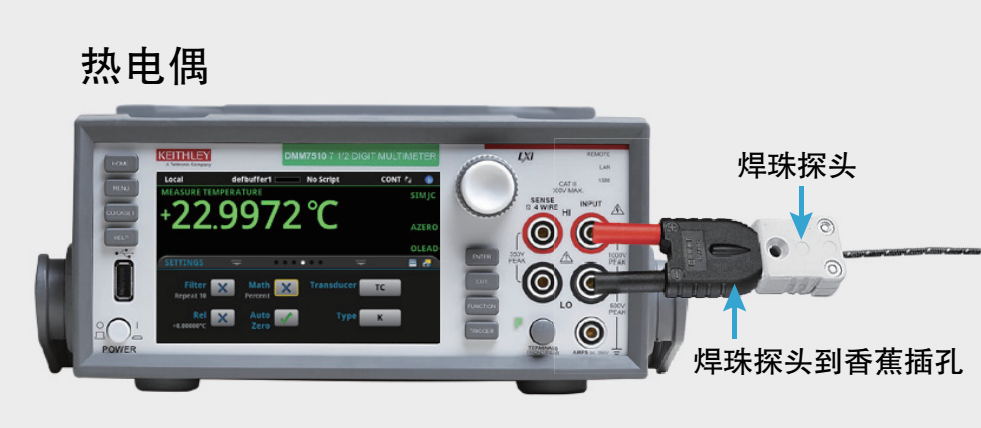

圖丨熱電偶連接方法
熱電偶由兩根異種金屬線焊接在一起形成一個結。在信號線的另一端，通常作為輸入儀器的一部分，是另一個稱為參考結的結點，其對環境溫度進行電子補償。熱電偶簡單、有極高的溫度能力，然而，由于需要特殊的延長線和參考結補償，將它們設計到系統中變得復雜。
2
RTD
2線制RTD會帶進引線電阻，誤差較大，因此只適用于精度要求不高的場合。

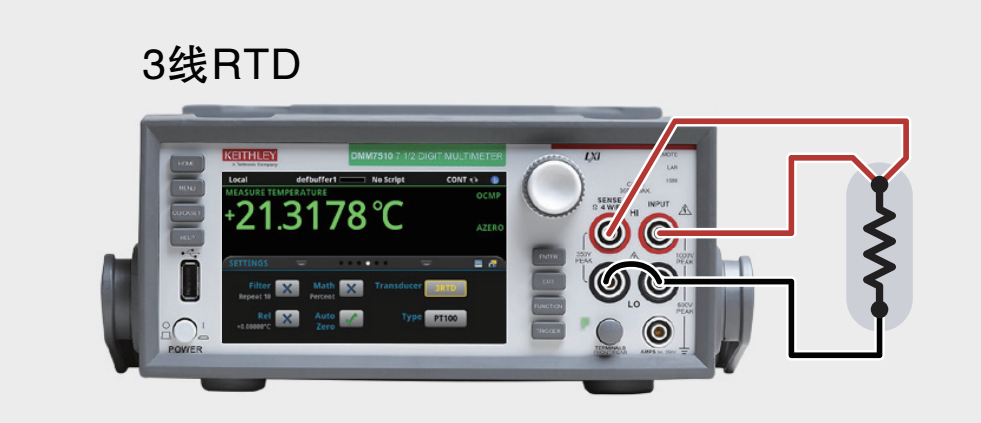

圖丨3線制RTD連接方法
3線制RTD在2線制的基礎上，從電阻一端引出第三條引線，可以很大程度上消除引線電阻的影響，測量精度高于2線制。
圖丨4線制RTD連接方法
4線制RTD不僅可以消除引線電阻的影響,而且在連接導線阻值相同時,還可以消除該電阻的影響，一般用在實驗室或精度要求高的場合。
3
熱敏電阻

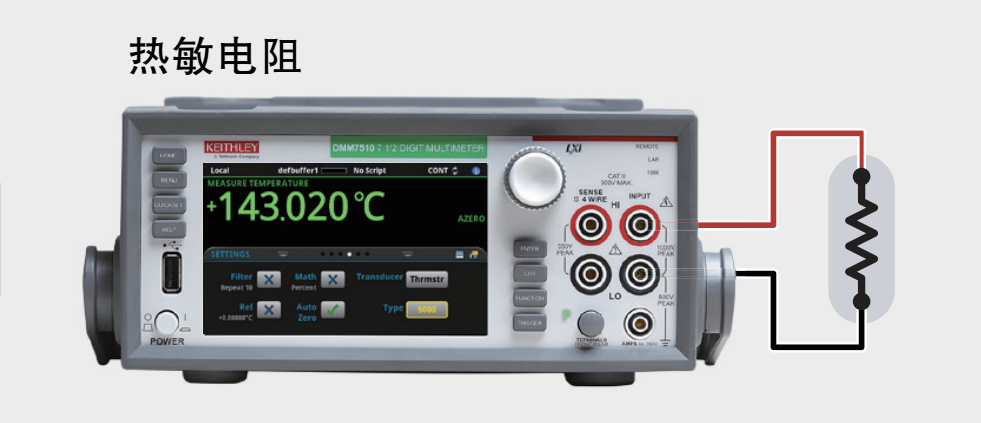

圖丨熱敏電阻連接方法
熱敏電阻的靈敏度是RTD的許多倍，但有用的溫度范圍是有限的。適合點感應和快速響應（但請注意，許多RTD的時間常數比等效的熱電偶快）
“疊疊樂”促銷活動
吉時利萬用表現已加入“疊疊樂”促銷，可提供高達15%折扣，掃碼了解更多！
吉時利DAQ6510
吉時利系列DMMs萬用表通?？梢赃B接多種溫度傳感器。今天為大家介紹一下吉時利DAQ6510，它不僅具有廣泛的溫度測量范圍，而且準確度高。

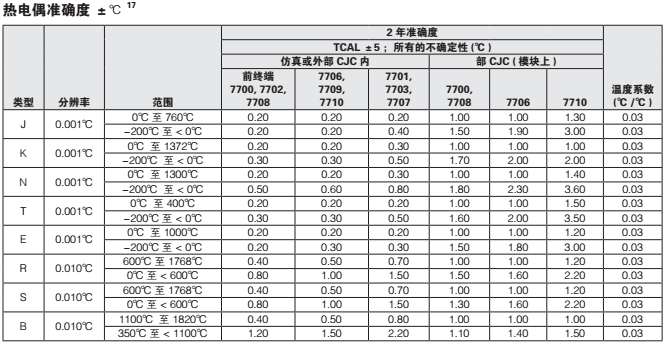

圖丨DAQ6510與不同熱電偶連接的測量范圍
DAQ6510可以測量8種熱電偶類型的信號，支持測溫范圍廣：-200-1820℃。配置7700插入開關模塊，通過冷端補償CJC電路，可確保為測量熱電偶的所有通道提供最大的準確度。

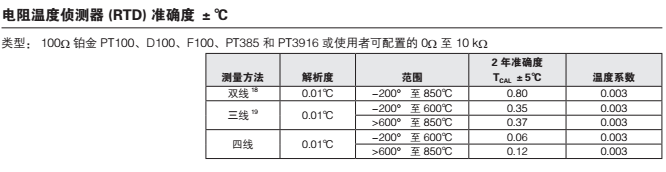

圖丨DAQ6510與RTD連接的測量范圍
DAQ6510支持2線、3線、4線配置，在使用4線RTD時，準確度可達到0.06℃。

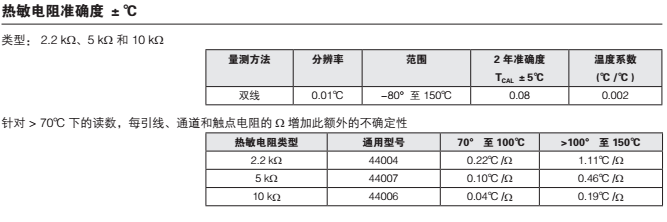

圖丨DAQ6510與熱敏電阻連接的測量范圍
如果想在更窄的溫度范圍內獲取更準確的溫度讀數，可以根據測試需求，使用對應阻值的熱敏電阻器。

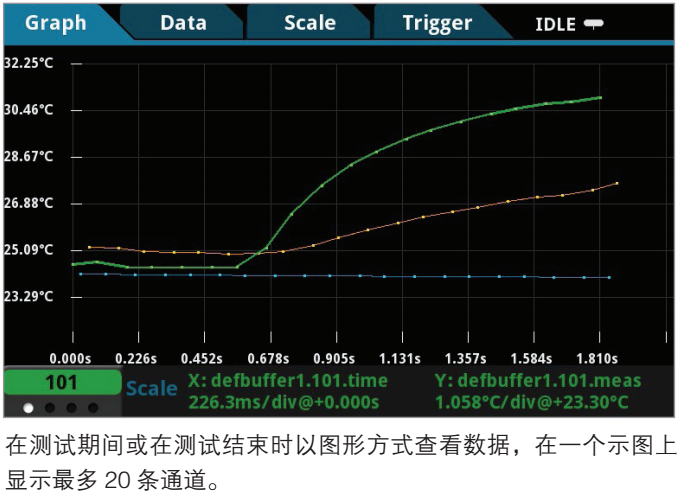

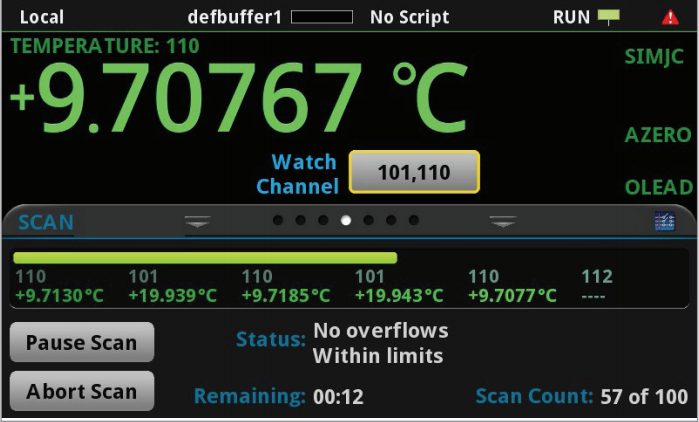

DAQ6510可以使用掃描狀態連續監測各條通道，狀態屏幕顯示已經完成的測試百分比、已經完成的掃描數量、選擇監測的通道、是否有任何測量超出范圍。使用DAQ6510還能在測試進行過程中，同時與儀器交互，可以通過表格查看數據，也可以在示圖中顯示數據。
選擇合適的溫度傳感器，搭配DAQ6510可以助您迅速簡便地監測測試狀態并查看數據。目前，吉時利DAQ6510已加入泰克“疊疊樂”活動中，詳情可通過閱讀原文了解。
