接上回。
(7)
原理圖上用了cascode，用了負反饋，這個在板級LNA設計的時候，我是沒有用過的。
找管子最小噪聲系數和比較優的OIP3的時候，會去調整管子的偏置和尺寸，GaN工藝的話，主要就是調整管子的寬度，因為L是固定的。可以調管子的尺寸，相對于板級LNA設計來說，是多出來的一個可調量。
以前我覺得CMOS芯片設計和三五化合物的芯片設計，完全是兩個套路，CMOS的有點類似模擬的那套，三五化合物的有點類似射頻的那套。
現在我在想，可能也沒有那么不同。

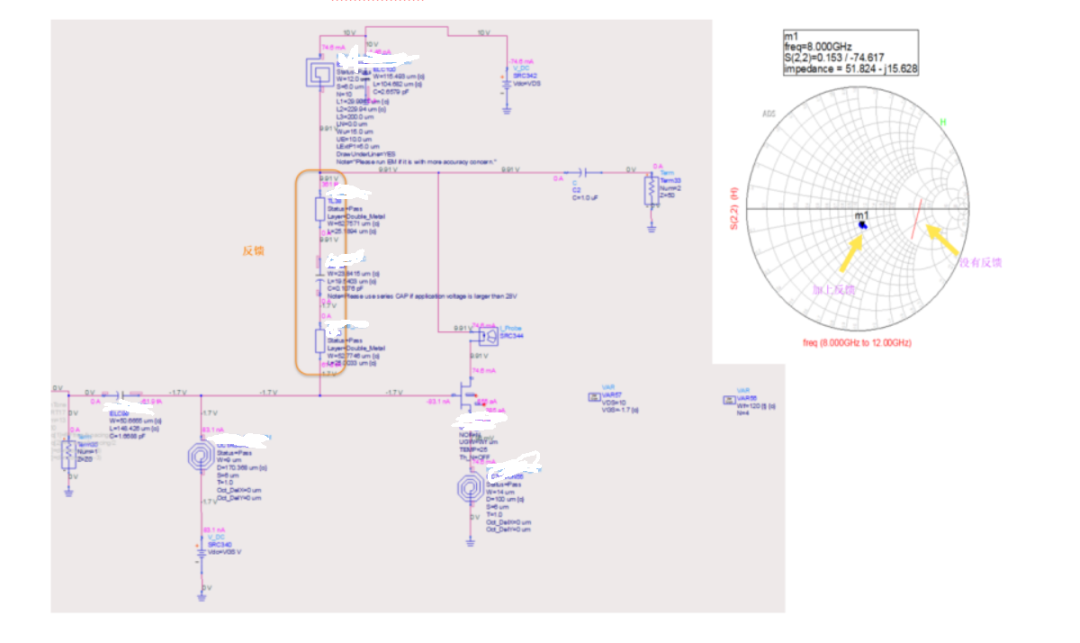

如上圖所示，S22是在SMITH圓圖上，是很接近開路點的，也就是說，電路對應的輸出阻抗很大。為了把輸出阻抗調過來一點，在漏極和柵極之間加了負反饋，然后用電感電容匹配，把輸出阻抗拉到50ohm。具體操作，就是在SMITH圓圖上繞著等電阻圓或者等電導圓轉圈。SMITH圓圖上轉圈，也是各種串并聯電路的圖形化顯示，底層還是電路的變化。

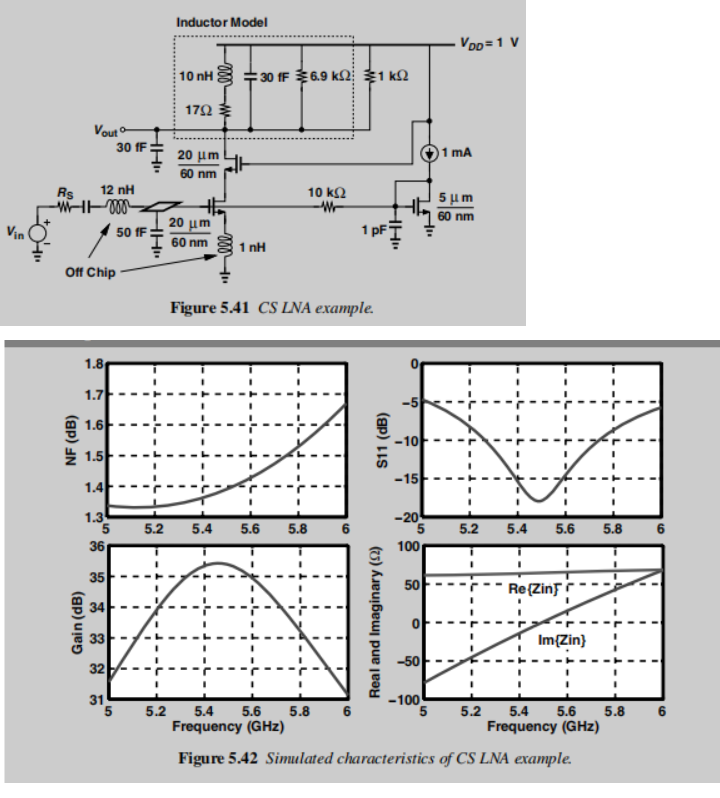

看razavi的微電子中的LNA設計實例，應該是沒有要求把輸出電阻調整到50ohm，以電壓輸出。所以也就沒必要用到復雜的串并聯電路，需要SMITH圓圖上場。

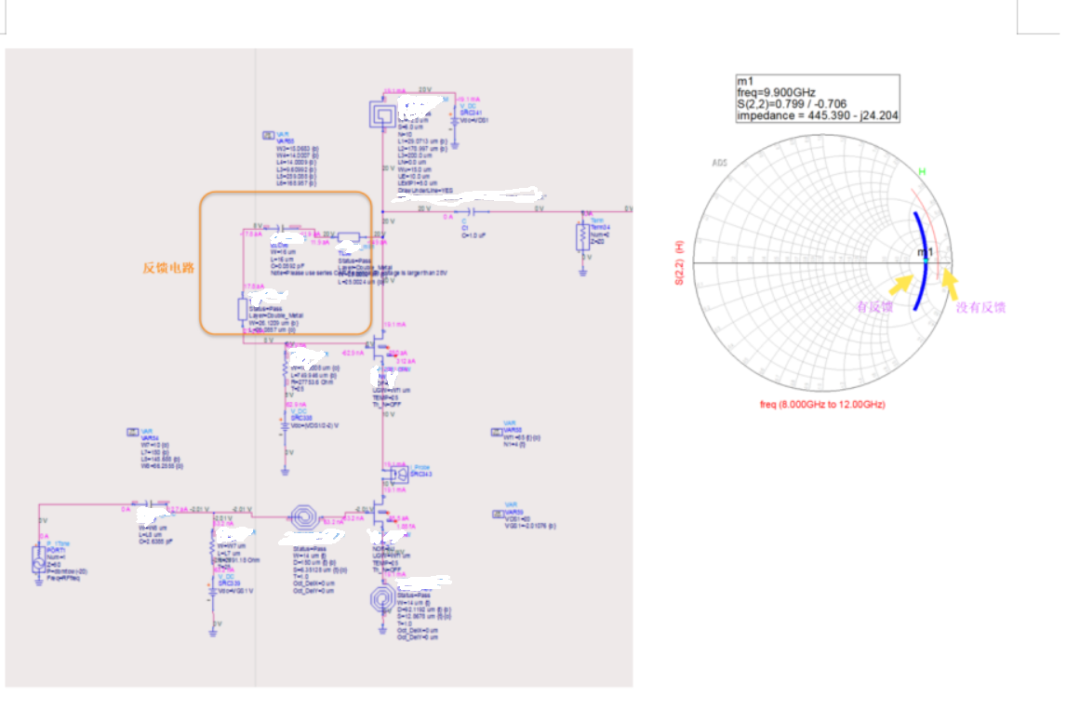

我試了一下單級加負反饋的時候，S22直接就接近50ohm了，如果其他指標也OK的話，這個時候也不需要在SMITH圓圖上繞圈了。
(8)
原理圖仿真完，就是把原理圖替換成版圖了。
在替換之前，我是很惆悵的，因為以我以前板級優化的經驗來看，還是挺痛苦的。

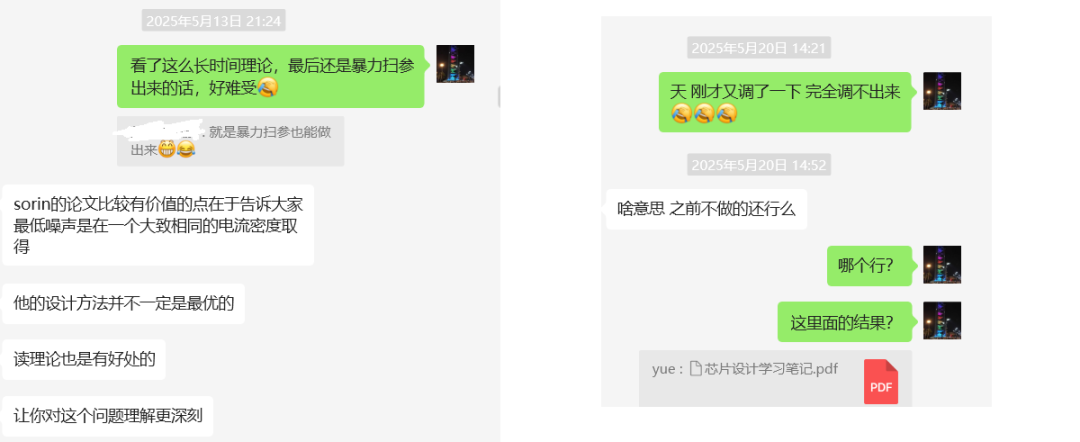

請教朋友，朋友拉了個騰訊會議，給我講了一下他原理圖到版圖的一個大概過程
。
因為是朋友的經驗，我就大概講個流程，細節我就不展開了。大概流程就是，先逐個優化，再逐段優化，最后再整版優化。
我當時聽了，想要是當年板級的版圖優化時，自己能想到這套操作，當時也不需要原理圖優化完以后，生成的版圖相當于又重新設計一次。

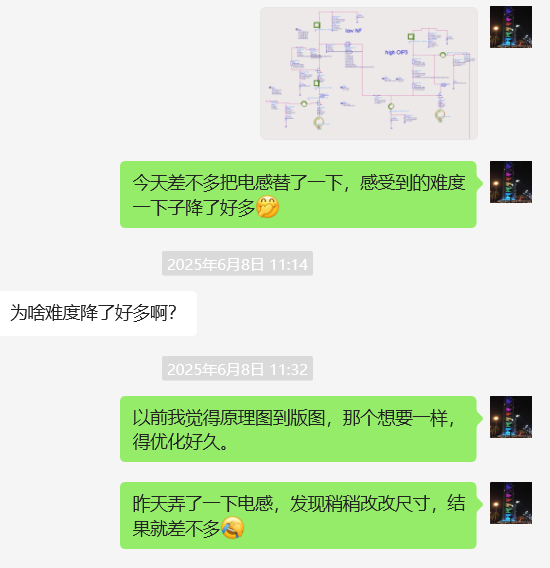

當我把電感逐個優化完以后，我的惆悵感至少減少了80%，當時還和教授分享了一下心情。
(9)
逐個器件都替換成版圖器件后，就開始著手布局。
以前沒用ADS畫過版圖，這次要真真實實地在ADS里面畫，所以就大概了解了一下幾個常用操作的快捷鍵的設置。MMIC LNA的電路和板級LNA的電路，從數量上看都不復雜，所以畫起來也不算費勁。人的大腦，真是神奇
等版圖大概完成后，又拉了個騰訊會議，讓朋友幫我看一下，有沒有什么認知上的錯誤。
(10)
接著就是繼續優化版圖的布局，讓線路走的順一點，看上去布局美觀一點。
然后就是分段替代。分段替代中，發現增益平坦度變的更差了，主要是原來原理圖上的也不好，有4dB，替換完后，又惡化了2dB。所以返回去稍稍迭代了一下，在保持前后匹配不變的情況下，換了一下級間匹配。
分段替代完成后，就開始整版替代。中間會有來回迭代，不多，2次左右。

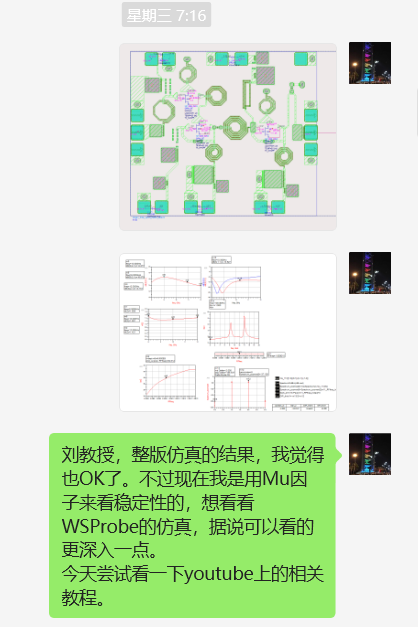

然后某天早上起來，發現整版仿真結果出來了，還湊合。
有個初版的結果，心里就踏實了，想著再不濟，也有了個初始版本，雖然還有許多細節疑問需要再確認一下。
做新東西的時候，時常腦子里會冒出一些不確定性的東西，會被我隨手記在表格上，等最后做的差不多的時候，再回去看，有些可能已經不知不覺已經有答案了，有些需要再找人確認一下。
盤算著，再看一下WS Probe怎么做穩定性，然后跑一下板子的DRC（這個暫時還不會），然后再找朋友確認一下版圖和疑問，就算完結了。
(11)

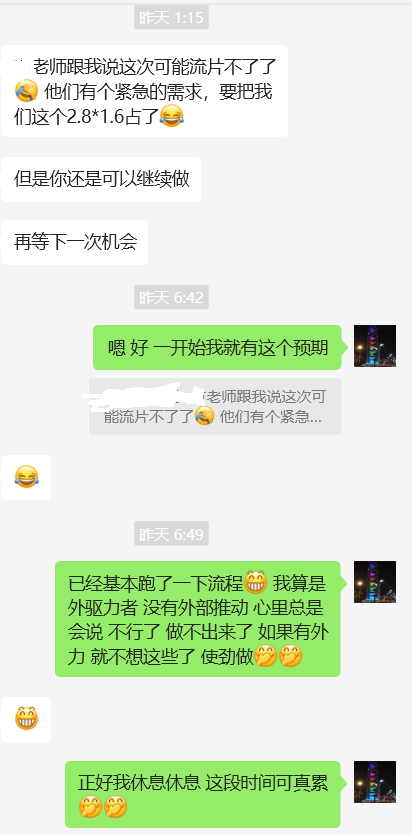

不過，第二天，教授發來消息，流片機會得等下次了。
聽到這個消息，稍稍楞了一下，第一反應是，哦，我可以休息了，哈哈。
因為剛開始做的時候，也沒有說一定指望流片，當時只是想做個項目，然后讓我能用一下學的那些知識。
然后過完五一，我就開始全身心地搞這個，其他的想法都放在一邊了。有deadline在那，效率真是高，內耗幾乎沒有了，需要什么就去補什么。
雖然中間有一兩次心情低落，不過，都被教授和朋友給勸解了。
很感謝教授給的這次機會，雖說最后流片機會擱淺，但是主要目的達到了。
