我們在拆解電源板或設計電源類PCB時，經常會看到這樣的結構：

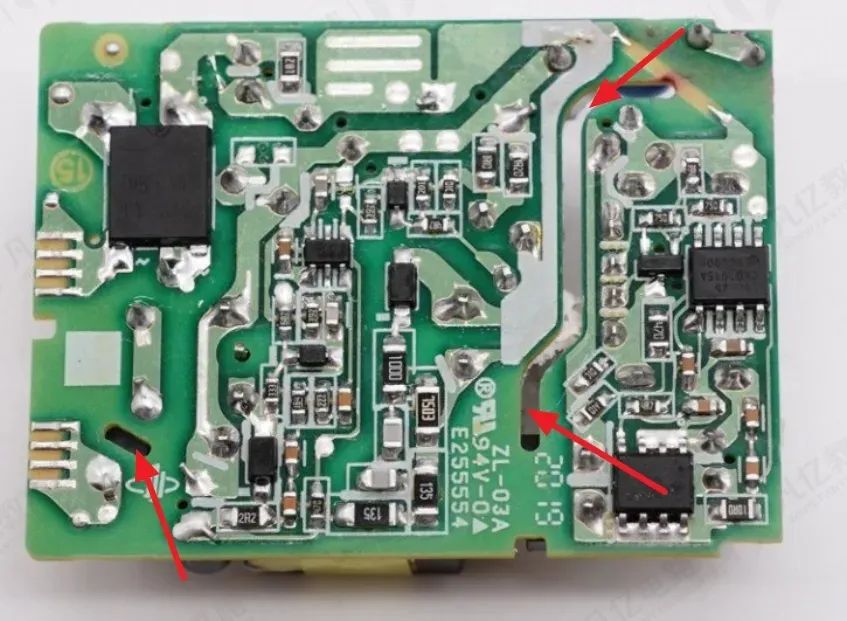

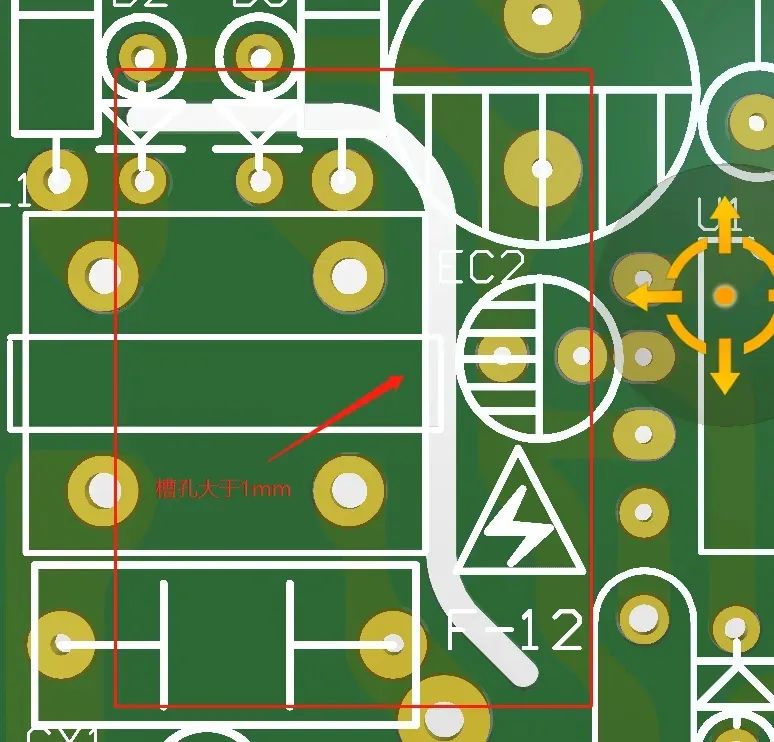

圖1：電源PCB上常見的槽孔結構
很多人以為這些槽孔只是為了美觀，或者是機械結構需要。其實它的真正作用和電氣安全密切相關，關鍵就在一個知識點——爬電間距（Creepage Distance）。
爬電間距是指：
在絕緣表面上，兩個導電體之間最短的“可泄漏路徑”距離。

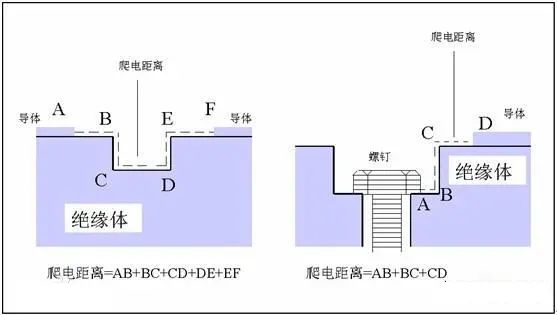

圖2：爬電路徑與絕緣示意圖
舉個形象的例子：
就像一只螞蟻，從一個帶電的導體爬到另一個導體，中間只能貼著絕緣表面走，所走的最短路徑就是“爬電距離”。
圖3：爬電距離 vs 電氣間隙的差異圖
?? 重點區別：
爬電距離：貼著絕緣表面走（有灰塵/污染的影響）
電氣間隙：在空氣中飛過去的最短直線距離（不接觸表面）
在電源板中，高壓器件與低壓器件必須隔離。
但有時候，受空間限制，這些元件之間的距離可能達不到所需的爬電間距。
這時候怎么辦？
解決辦法就是：割槽！

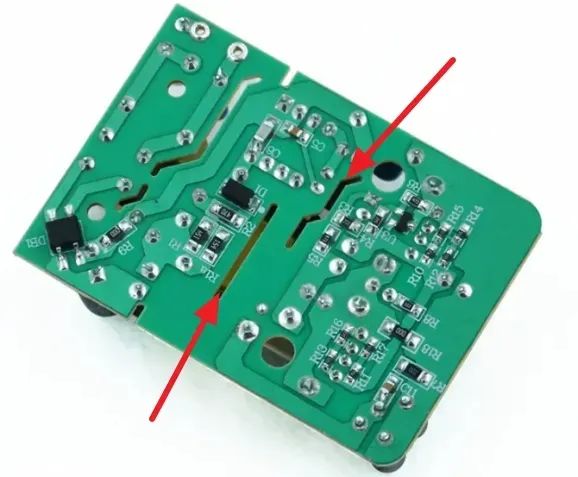

圖4：在PCB上通過割槽增加爬電距離的示意圖
割掉中間的基材，相當于“螞蟻?zhàn)卟贿^去了”，等于人工延長了表面爬電距離，也有效切斷了絕緣表面的放電通道，從而起到增強絕緣的作用。
割槽寬度建議＞1mm
高壓區域應避免鋪銅
割槽位置要避開信號路徑或關鍵走線區域
割槽邊緣處理要平滑，防止尖角放電
AC-DC開關電源模塊
工業控制器中的高壓驅動電路
多種電壓混合系統（如220V與5V共板）
無論是為了滿足 安全標準，還是應對 污染等級、絕緣等級要求，合理設計槽孔結構，都是電源PCB設計中不可或缺的一步。
別再忽視電源板上的“槽孔”了，它們可不是多余的裝飾，而是保障你產品通過安規測試的重要一環！
記住這句話：
一個好設計，不僅僅是能用，更是安全可靠！
