為了保證成功的設計，所有路徑的時序要求必須能夠讓執行工具獲取。最普遍的三種路徑以及異常路徑為：
OFFSET IN約束限定了輸入數據和輸入時鐘邊沿的關系。

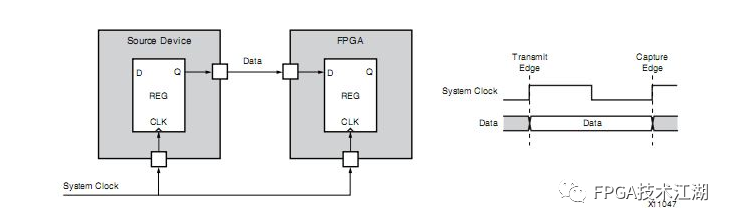

在系統同步接口中，同一個系統時鐘既傳輸數據也獲取數據。考慮到板子路徑延時和時鐘抖動，接口的操作頻率不能太高。

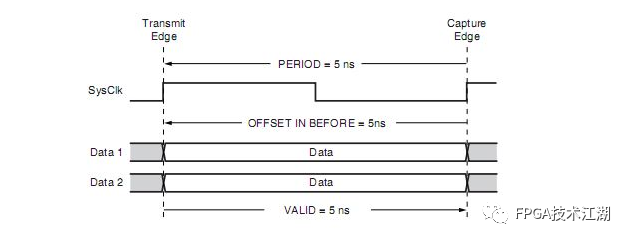

上述時序的約束可寫為：
NET "SysClk" TNM_NET = "SysClk";
TIMESPEC "TS_SysClk" = PERIOD "SysClk" 5 ns HIGH 50%;
OFFSET = IN 5 ns VALID 5 ns BEFORE "SysClk";

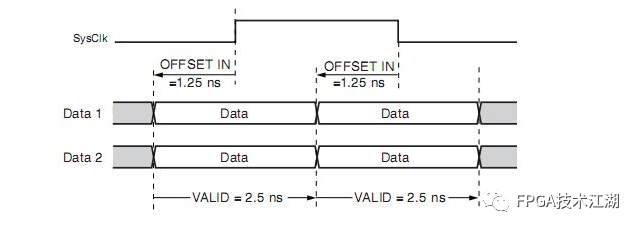

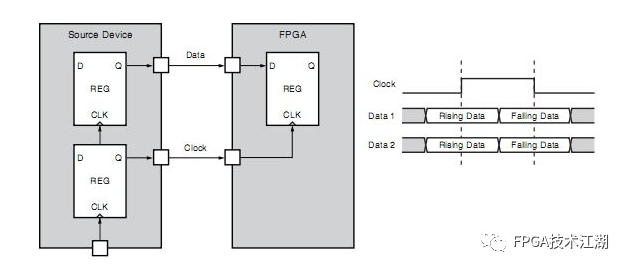

在源同步接口中，時鐘是在源設備中和數據一起產生并傳輸。

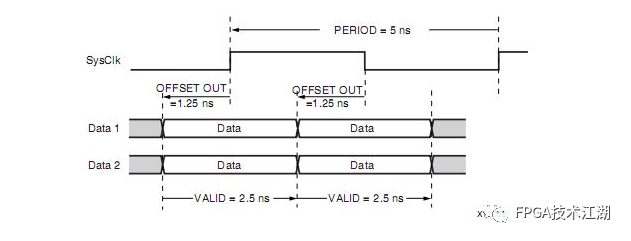

上圖的時序約束可寫為：
NET "SysClk" TNM_NET = "SysClk";
TIMESPEC "TS_SysClk" = PERIOD "SysClk" 5 ns HIGH 50%;
OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "SysClk" RISING;
OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "SysClk" FALLING;
寄存器到寄存器約束往往指的是周期約束，周期約束的覆蓋范圍包括：
圖1?5 輸入到DCM的時鐘約束
上圖的時序約束可寫為：
NET “ClkIn” TNM_NET = “ClkIn”;
TIMESPEC “TS_ClkIn” = PERIOD “ClkIn” 5 ns HIGH 50%;

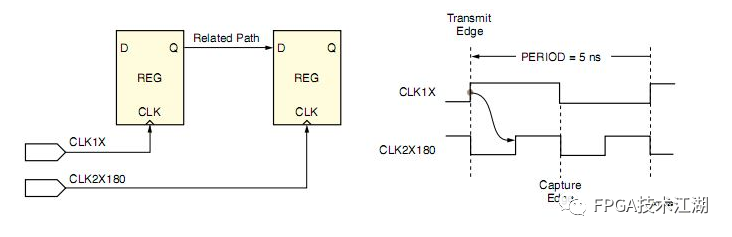

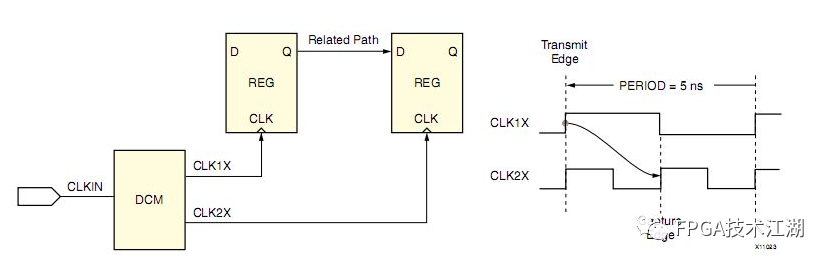

在某些情況下，工具并不能自動確定同步的時鐘域之間的時鐘時序關系，這個時候需要手動約束。例如：有兩個有相位關系的時鐘從不同的引腳進入FPGA器件，這個時候需要手動約束這兩個時鐘。
上圖的時序約束可寫為：
NET“Clk1X"TNM_NET=“Clk1X";
NET“Clk2X180"TNM_NET=“Clk2X180";
TIMESPEC"TS_Clk1X"=PERIOD"Clk1X 7 5ns;
TIMESPEC"TS_Clk2X180"=PERIOD"Clk2X180“TS_Clk1X/2PHAS2 +1.25ns;
異步時鐘域的發送和接收時鐘不依賴于頻率或相位關系。因為時鐘是不相關的，所以不可能確定出建立時間、保持時間和時鐘的最終關系。因為這個原因，Xilinx推薦使用適當的異步設計技術來保證對數據的成功獲取。Xilinx約束系統允許設計者在不需考慮源和目的時鐘頻率、相位的情況下約束數據路徑的最大延時。
異步時鐘域使用的約束方法的流程為：
輸出時序約束約束的是從內部同步元件或寄存器到器件管腳的數據。

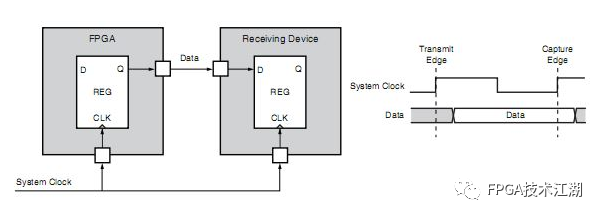

系統同步輸出的簡化模型如圖所示，在系統同步輸出接口中，傳輸和獲取數據是基于同一個時鐘的。
其時序約束可寫為：
NET "ClkIn" TNM_NET = "ClkIn";
OFFSET = OUT 5 ns AFTER "ClkIn";

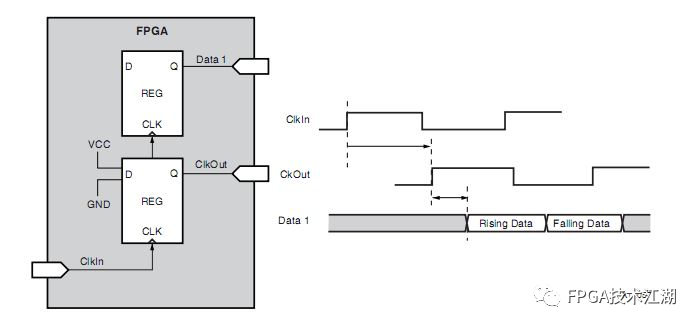

在源同步輸出接口中，時鐘是重新產生的并且在某一FPGA時鐘的驅動下和數據一起傳輸至下游器件。
圖1?8源 同步輸出簡化電路時序圖
圖1?9 源同步例子時序圖
上述舉例的時序約束可寫為：
NET “ClkIn” TNM_NET = “ClkIn”;
OFFSET = OUT AFTER “ClkIn” REFERENCE_PIN “ClkOut” RISING;
OFFSET = OUT AFTER “ClkIn” REFERENCE_PIN “ClkOut” FALLING;

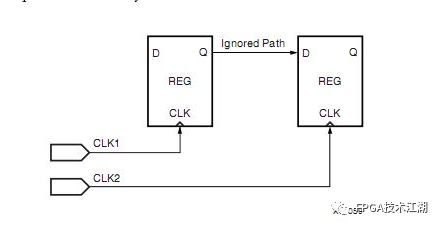

令SRC_GRP為一組源寄存器，DST_GRP為一組目的寄存器，如果你確定SRC_GRP到DST_GRP之間的路徑不會影響時序性能，那么可以將這一組路徑約束為虛假路徑，工具在進行時序分析的時候將會跳過對這組路徑的時序分析。這種路徑最常見于不同時鐘域的寄存器數據傳輸，如下圖：
圖1?10 虛假路徑
其約束可寫為：
NET "CLK1" TNM_NET = FFS "GRP_1";
NET "CLK2" TNM_NET = FFS "GRP_2";
TIMESPEC TS_Example = FROM "GRP_1" TO "GRP_2" TIG;

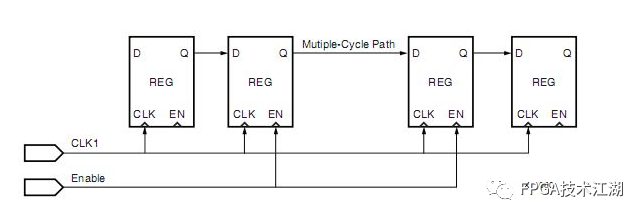

在多周期路徑里，令驅動時鐘的周期為PERIOD，數據可以最大n*PERIOD的時間的從源同步元件傳輸到目的同步元件，這一約束降低工具的布線難度而又不會影響時序性能。這種約束通常用在有時鐘使能控制的同步元件路徑中。
必須說明的是上圖Enable信號的產生周期必須大于等于n*PERIOD，且每個Enable傳輸一個數據。假設上圖的n=2，MC_GRP為時鐘使能Enable控制的多周期同步元件組，則約束可寫為：
NET "CLK1" TNM_NET = "CLK1";
TIMESPEC "TS_CLK1" = PERIOD "CLK1" 5 ns HIGH 50%;
NET "Enable" TNM_NET = FFS "MC_GRP";
TIMESPEC TS_Example = FROM "MC_GRP" TO "MC_GRP" TS_CLK1*2;
