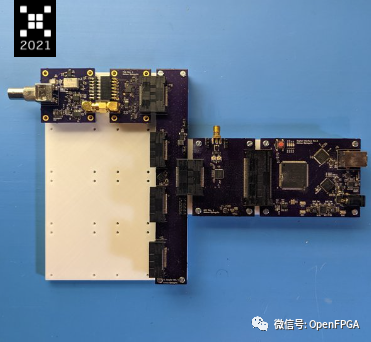

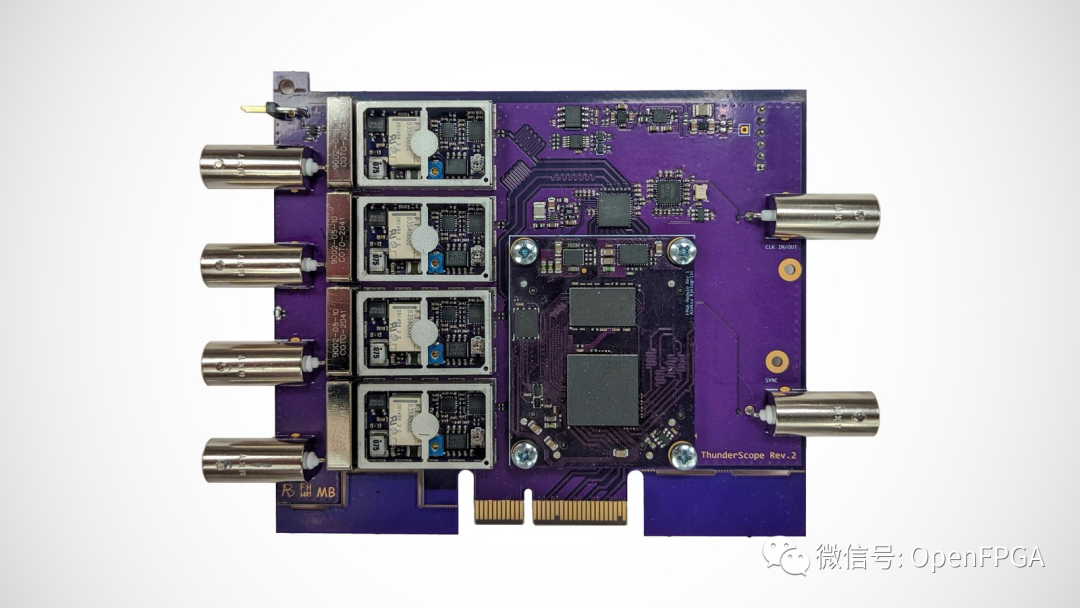

其實用FPGA做的示波器有很多，開源的相對較少，我們今天就簡單介紹一個使用FPGA做的開源示波器：

特征

• 模擬通道：四個
• 模擬帶寬：350 MHz
• 采樣率：1 GS/s
• 分辨率：8位
• 電壓范圍（使用 1× 探頭）：每格 1 mV 至 10 V
• 內存深度：自由可以分配多少GB！
• 兼容性：Windows 和 Linux

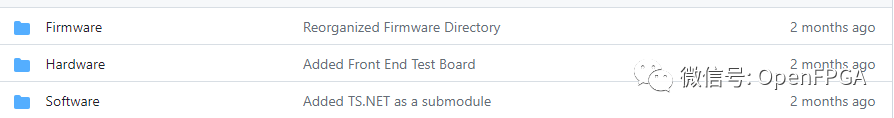

開源鏈接

?

?

特點和規格

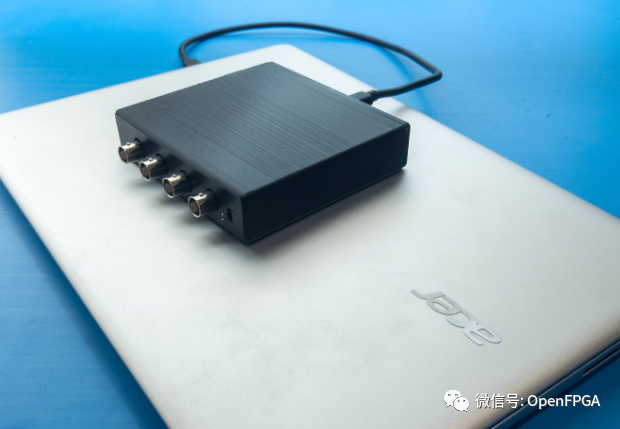

緊湊型設計

整個測試可以由筆記本電腦控制和供電，然后在測試完成后放入筆記本電腦包中。

靈活的帶寬

ThunderScope 的通道均額定為 350 MHz，而不是通過將每個通道的帶寬限制在 100 MHz 來削減成本。這充分利用了 ADC 的 1 GS/s 采樣率.

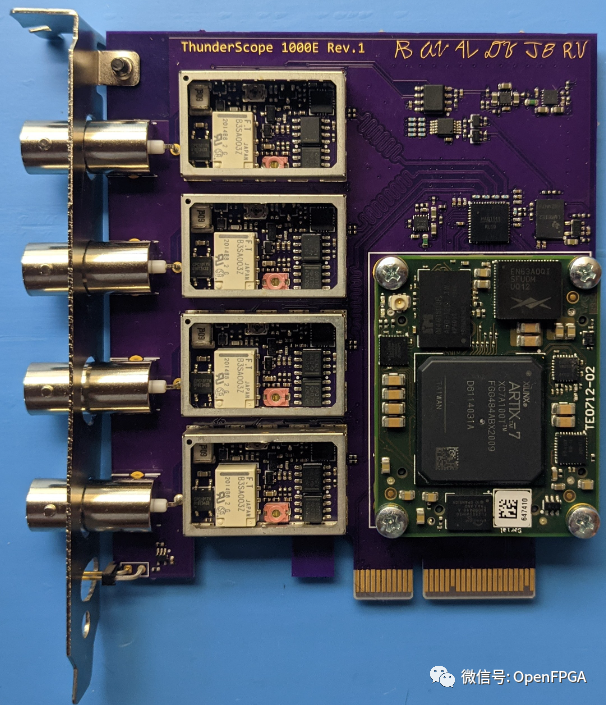

功能強大的 Artix-7 FPGA 可實現最大數據吞吐量

通過使用Xilinx 的 XC7A35T-2CSG325C Artix-7 FPGA，ThunderScope 可以將 1 GB/s 的實時采樣數據傳輸到設備上，而不會丟失任何一個采樣數據！具有 1 Gb/s 能力的 SelectIO 輸入通過 10 個 LVDS 對從 ADC 接收 1 GB/s 的數據。然后使用 32 位寬 DDR3L 接口緩沖該數據，原始吞吐量為 3.2 GB/s。最后，數據使用 4 個 PCIe Gen 2 通道以 2 GB/s 的速度發送到設備上 - 直接或通過 Thunderbolt 3。該 FPGA 總共可處理 6.2 GB/s 的數據 - 同時控制板上的所有其他部件！
