還在為MCU的WiFi連接方案發愁？RT-Thread社區開源ESP-Hosted驅動，通過標準SPI接口即可實現，并且該倉庫已整理成RT-Thread軟件包。RT-Thread ESP-Hosted項目在 MIT license下作為一個整體，但包含第三方代碼在其他許可下。請仔細閱讀以下不同許可代碼的說明。
目錄
用途
概述
使用
硬件連接
構建ESP32固件
檢查啟動
固件更新
芯片支持
1
用途
用于MCU的spi接口WiFi驅動，適用于已適配RT-Thread的MCU。
已接入RT-Thread的spi設備驅動和wlan框架，與硬件無關代碼。
該驅動使用rt-thread標準的spi設備通訊，wlan框架實現wifi命令行的支持
提供esp-idf命令一樣的WiFi API調用
上代碼：rt-thread_esp-hosted(https://github.com/Evlers/rt-thread_esp-hosted)
2
概述
該存儲庫已將 ESP-Hosted-MCU適配于 RT-Thread 系統，?前僅?持SPI總線協議，并使? RT-Thread 的 SPI Device 進?SPI總線操作。
這個版本的ESP-Hosted提供:
?個標準的802.3?絡接?，?于發送和接收802.3幀
?持藍?/BLE的標準HCI接?
ESP32芯?配置和控制Wi-Fi的控制接?
?于升級ESP固件的OTA接?
ESP-Hosted-MCU解決?案利?主機現有的 TCP/IP 和 藍牙/BLE 協議棧 和 SPI/SDIO/UART 等硬件外設 連接到ESP固件，軟件層非常薄。
雖然這個項目沒有為主機提供標準的802.11接口，但它提供了?種簡單的方法，既Remote Procedure Calls(RPCs)用于配置Wi-Fi。對于主機和ESP板之間的RPC，ESP-Hosted-MCU使用了Protobuf (https://developers.google.com/protocol-buffers)，這是?種獨立于語?的數據序列化機制。
關于ESP-Hosted-MCU的詳細信息可以在ESP-Hosted README (https://github.com/Evlers/rt-thread_es
p-hosted/blob/master/esp-hosted/README.md)中找到。
3
使用
1添加這個倉庫
將存儲庫克隆到RT-Thread項目中的 packages 或 libraries 目錄。
在RT-Thread項目的 libraries 或 packages 文件夾中，在其Kconfig文件中包含用于ESP-Hosted 的 Kconfig 文件。
例如，將 ESP-Hosted 包含在 libraries 目錄中：
menu "External Libraries"source "$RTT_DIR/../libraries/rt-thread_esp-hosted/Kconfig"endmenu
2配置 ESP-Hosted
在 env 窗口中使用 menuconfig 命令
選中 Using esp-hosted for espressif
→ External Libraries[*] Using esp-hosted for espressif --->
進入Using esp-hosted for espressif 菜單，配置esp-hosted：
--- Using esp-hosted for espressifESP-Hosted Configure ---> # ESP-Hosted 配置Select the transport interface(SPI) ---> # 選擇傳輸接口Slave chipset to be used(Slave as ESP32C6) ---> # 選擇從機芯片[ ] Enable raw throughput transport ---- # 啟用原始吞吐量傳輸[ ] Enable Transport level packet statistics # 啟用傳輸級別數據包統計(8) The maximum number of simultaneous sync rpc requests # 同步RPC請求的最大數量(8) The maximum number of simultaneous async rpc requests # 異步RPC請求的最大數量(20) The priority of the esp-hosted rpc thread # RPC線程的優先級(5120) The stack size of the esp-hosted rpc thread # RPC線程的堆棧大小(20) The priority of the esp-hosted transport thread # 傳輸線程的優先級(1024) The stack size of the esp-hosted SPI thread # SPI線程的堆棧大小(8) The number for esp-hosted SPI queue # SPI傳輸隊列的數量(esp-hosted) Set the spi device name # SPI設備名稱(spi1) Set the spi bus name # SPI總線名稱(30000000) Set the maximum spi frequency(Hz) # SPI傳輸?shù)淖畲箢l率Select the pin name ornumber(Name) ---> # 選擇引腳名稱或編號(PE.7) Set the SPI CS pin name # SPI CS引腳名稱(PE.5) Set the data ready pin name # 數據就緒引腳名稱(PE.6) Set the handshake pin name # 握手引腳名稱(PE.4) Set the reset pin name # 復位引腳名稱[*] Use thread initialization # 使用線程初始化(2048) The stack size of the init thread # 初始化線程的堆棧大小(20) The priority of the init thread # 初始化線程的優先級[*] Enable Bluetooth ---> # 啟用藍牙/BLE HCI接口Select hci interface(Using vhci device drivers) ---> # 選擇HCI接口 The vhci device name # vhci設備名稱Wi-Fi Configure ---> # Wi-Fi 配置(40) Max number of WiFi static RX buffers # 靜態RX緩沖區最大數量(60) Max number of WiFi dynamic RX buffers # 動態RX緩沖區最大數量Type of WiFi TX buffers(Dynamic) ---> # WiFi TX緩沖區類型(16) Max number of WiFi cache TX buffers # WiFi TX緩存最大數量(40) Max number of WiFi dynamic TX buffers # TX動態緩沖區最大數量[ ] WiFi CSI(Channel State Information) # Wi-Fi CSI[ ] WiFi AMPDU TX # AMPDU TX(數據聚合)[ ] WiFi AMPDU RX # AMPDU RX(數據聚合)(752) Max length of WiFi SoftAP Beacon # SoftAP Beacon最大長度(32) WiFi mgmt short buffer number # WiFi mgmt short buffer數量[*] Enable WPA3-Personal # WPA3-Personal[ ] WiFi FTM # WiFi FTM[*] Power Management for station at disconnected # Wi-Fi PM[ ] WiFi GCMP Support(GCMP128 and GCMP256) # Wi-Fi GCMP[ ] WiFi GMAC Support(GMAC128 and GMAC256) # Wi-Fi GMAC(7) Maximum espnow encrypt peers number # espnow加密對等數量[ ] Enable 802.11R(Fast Transition) Support # 802.11R
ESP-Hosted Configure 菜單中，主要是 傳輸接口 ，從機芯片 以及 傳輸以為的引腳 配置，其他的默認即可。
Select hci interface 選項用于選擇使用 vhci設備驅動 或者 NimBLE hci 驅動 的HCI接口。
選擇 vhci設備驅動 將創建一個 字符類型 設備，該設備將模擬藍牙HCI接口。
選擇 NimBLE hci 驅動 將直接接入 NimBLE 協議棧。
Wi-Fi Configure 菜單中，主要是關于 ESP32 的 WiFi 參數配置。
WiFi AMPDU TX 和 WiFi AMPDU RX 選項建議關閉，在測試中發現開啟后，Wi-Fi容易丟包，可能是由于路由器不遵循標準協議導致。
4
硬件連接

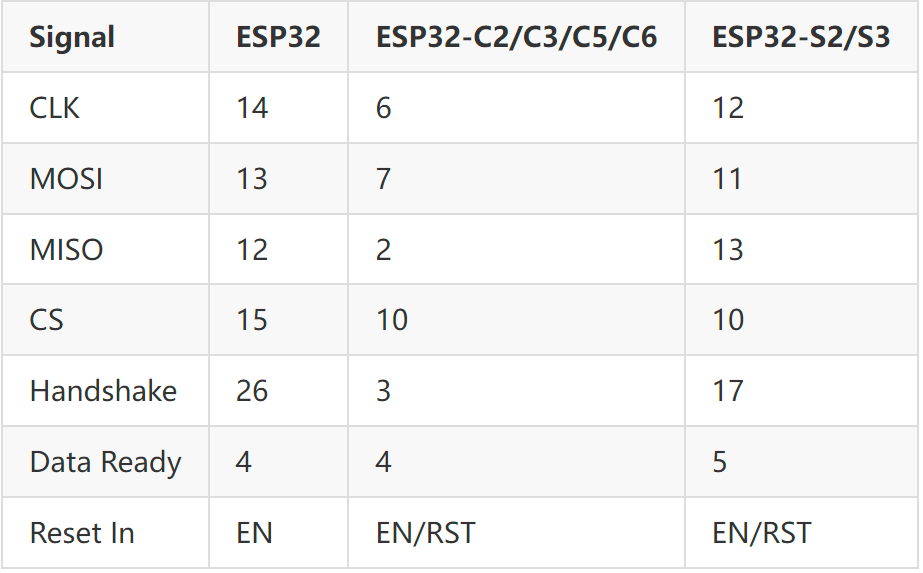

如果您熟悉esp-idf，您也可以嘗試修改引腳
或者使? Flash Download Tool (https://dl.espressif.com/public/flash_download_tool.zip) 燒錄 firmware 目錄中對應芯片的固件。
5
構建ESP32固件
cd esp-hosted/slaverm -rf sdkconfig buildidf.py set-target <esp_chipset>
其中 可以是 “esp32”, “esp32s2”, “esp32s3”, “esp32c2”, “esp32c3”, “esp32c5”, “esp32c6”
執行以下命令配置項目
idf.py menuconfig這將打開項目配置窗口。 要選擇SPI傳輸接口，導航到 ESP-Hosted Configuration -> Transport layer -> SPI interface -> select 然后退出菜單配置。
要構建并燒錄應用程序到ESP設備，請運行
idf.py -p <serial_port> build flash收集ESP固件日志使用
idf.py -p <serial_port> monitor6
檢查啟動
1從機日志
在成功燒錄后，您應該在ESP日志中看到以下信息:
I (412) NETWORK_ADAPTER: *********************************************************************I (422) NETWORK_ADAPTER: ESP-Hosted-MCU Slave FW version :: 1.0.0I (432) NETWORK_ADAPTER: Transport used :: SPI onlyI(442) NETWORK_ADAPTER: *********************************************************************
2主機日志
您應該在主機日志中看到以下信息:
\ | /- RT - Thread Operating System/ | \ 5.0.2 build Feb 15202509:39:292006 - 2022 Copyright by RT-Thread teamlwIP-2.1.2 initialized![] I/SFUD: Found a Winbond flash chip. Size is 16777216 bytes.[] I/SFUD: norflash flash device initialized successfully.[] I/SFUD: Probe SPI flash norflash by SPI device spiflash success.[] RT-Thread Flash Abstraction Layer initialize success.[] I/sal.skt: Socket Abstraction Layer initialize success.[] The FAL block device(filesystem) created successfully[154] I/SDIO: SD card capacity 31166976 KB.found part[0], begin: 2097152, size: 29.738GB[167] I/filesystem: sd card mount to '/sdcard'[1265] I/transport: Features supported are:[1266] I/transport: - WLAN over SPI[1269] I/transport: - HCI over SPI[1273] I/transport: - BLE only[1276] I/transport: Chip is: ESP32c6[1279] I/vhci.dev: Host BT Support: Enabled[1283] I/vhci.dev: BT Transport Type: vhci devices[2387] I/WLAN.dev: wlan init success[2424] I/WLAN.lwip: eth device init ok name:w0[2426] I/WLAN.dev: wlan init success[2444] I/WLAN.lwip: eth device init ok name:w1
7
固件更新
ESP-Hosted 支持通過傳輸接口升級 ESP32 固件，升級過程如下:
msh />esp_ota /flash/network_adapter.binesp-hosted ota update startederasing the ota partition..writing: [==================================================] 100% 1084496 | 100 KB/sfirmware write success!!slave will restart after 5 sec
esp_ota 命令可以支持 在線下載 或者 本地文件 作為固件升級包。
在線下載 方式需要依賴 webclient 軟件包:
msh />esp_ota https://file.server.com/network_adapter.binesp-hosted ota update startederasing the ota partition..writing: [==================================================] 100% 1084496 | 81 KB/sfirmware write success!!slave will restart after 5 secmsh />
8
芯片支持

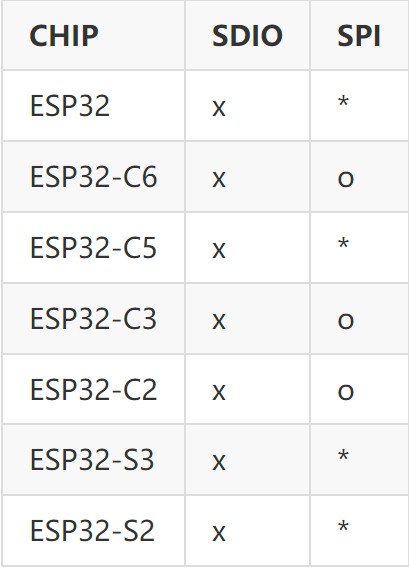

‘x’ 表示不支持
‘o’ 表示已測試和支持
‘*’ 表示理論上支持，但未經檢驗的
