美國的康奈爾大學和德國的弗勞恩霍夫應用固體物理研究所（Fraunhofer IAF）報道稱，氮化鋁釔（AlYN）可用作氮化鎵（GaN）二維電子氣（2DEG）溝道高電子遷移率晶體管（HEMT）的潛在勢壘材料 [Kazuki Nomoto, Appl. Phys. Lett., v126, p223509, 2025]。
研究團隊評論道：“利用再生長n-GaN歐姆接觸與極化誘導的2DEG相連，獲得了具有低閾值電壓的出色HEMT直流性能、超過400mA/mm的飽和漏極電流和大于300mS/mm的跨導。”
研究人員還報道稱：“接近理想的亞閾值擺幅最小值約為66-67mV/decade ，突顯了由于界面陷阱密度低，對2DEG溝道電導率的出色靜電柵極控制。”
該團隊認為，這種性能可能在下一代無線通信和電力電子系統中實現高效率和高頻率應用。
雖然釔不屬于元素周期表中傳統的III族（硼（B）、鋁、鎵、銦……），但與這些元素一樣，釔的最外層也有三個電子。事實上，釔屬于過渡金屬的d區，在現代元素周期表中屬于第3族，而傳統的III族被歸為第13族。另一種第3族元素是鈧（Sc），近來也在HEMT研究中得到應用。鑭（La）是第一種f區元素（稀土），其最外層同樣有三個電子，也曾進行過類似的HEMT研究探索。f區元素沒有正式的族群編號。
為了對未來的HEMT產生影響，這些材料需要保持高溝道遷移率，同時改善擊穿和縮放特性。擊穿電壓與帶隙有關，因此帶隙需要比目前的AlGaN勢壘器件更大。康奈爾大學、弗勞恩霍夫研究所和其他研究團隊已經實現了不同的AlBN和AlScN勢壘GaN HEMT。
外延材料結構（圖1）是通過金屬有機化學氣相沉積法在直徑100mm的半絕緣（S.I.）4H多型（0001）碳化硅（SiC）襯底上生長的。9.7nm的AlYN層使用了Dockweiler Chemicals提供的固態三（甲基環戊二烯基）釔（(MCp)3Y）作為釔前驅體。

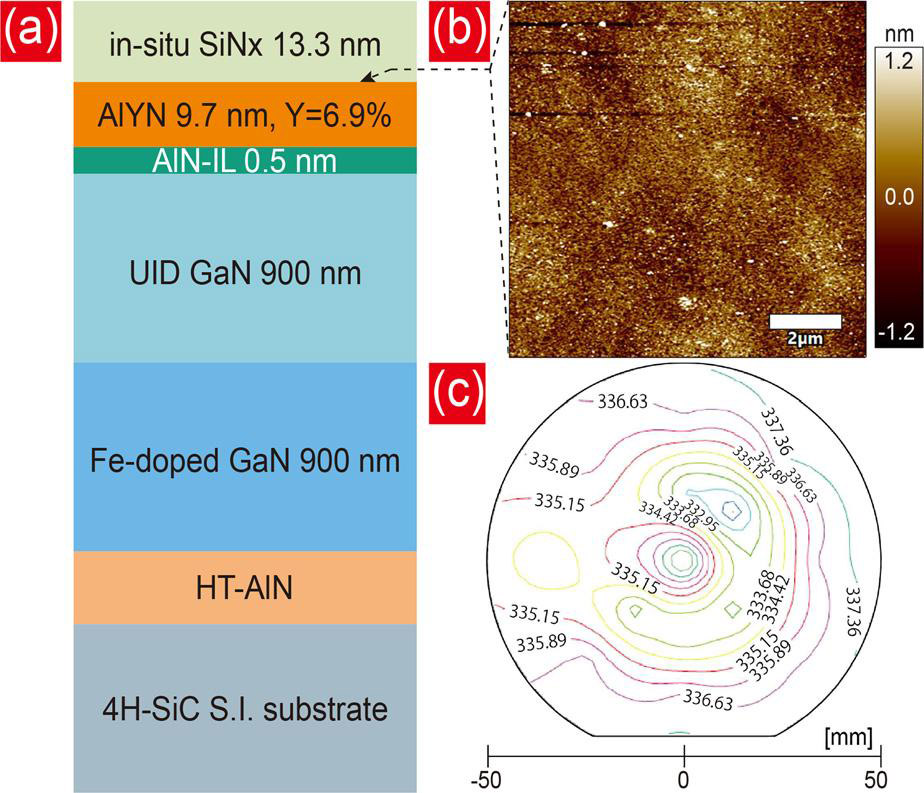

圖1（a）外延AlYN/GaN MOCVD異質結構。（b）通過濕法刻蝕去除原位氮化硅（SiNx）后的AlYN表面原子力顯微鏡（AFM）圖像。（c）100mm晶圓上的方塊電阻圖。
SiC上的成核層是在高溫（HT）下生長的氮化鋁（AlN），隨后是900nm摻鐵（Fe）GaN下緩沖層，旨在補償900nm無意摻雜（UID）上緩沖層中殘留的施主雜質。
AlYN勢壘生長于一層薄AlN中間層（IL）上，以提高勢壘的均勻性。通過沉積SiNx來鈍化AlYN表面，從而完成外延結構。SiNx尤其能保護含鋁表面材料免于氧化。在去除SiNx的10μmxμm區域上進行原子力顯微鏡測量，結果顯示，其表面粗糙度的均方根（RMS）為0.67nm。方塊電阻約為335Ω/□。在勢壘/緩沖層界面附近形成的二維電子氣（2DEG）中，電子遷移率為1358cm2/V-s，電子密度為1.37x1013/cm2。
這種HEMT（圖2）采用的是帶有鈦/金（Ti/Au）金屬電極的再生長源極/漏極n+-GaN接觸。柵極和接觸焊盤由鎳/金層組成。約50nm厚的源極/漏極GaN區域是通過分子束外延（MBE）生長的。

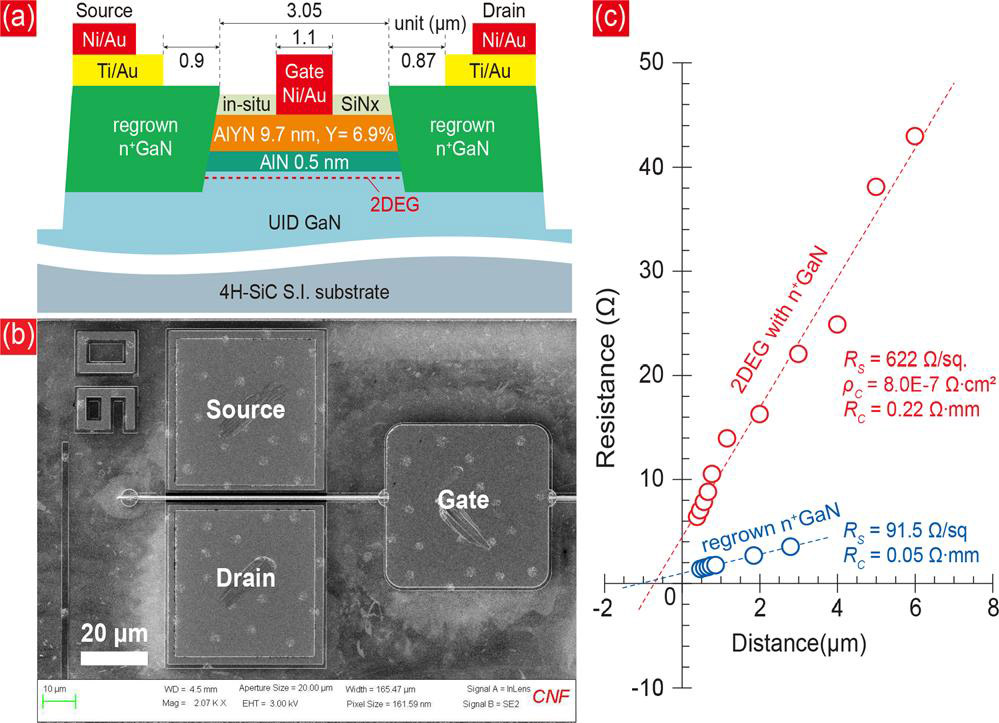

圖2：（a）HEMT的橫截面示意圖。（b）制造后的俯視掃描電子顯微鏡（SEM）圖像。（c）總電阻與傳輸線法（TLM）結構的對比，顯示了再生長區和2DEG溝道的接觸電阻和方塊電阻。
研究人員認為，在未來的研究中，金屬/再生長GaN界面和再生長/2DEG GaN界面的高接觸電阻可以降低。對帶有再生長歐姆接觸的2DEG進行霍爾測量，結果顯示，載流子密度為0.95x1013/cm2，遷移率為1360cm2/V-s，方塊電阻為481Ω/□。載流子密度的降低和相關的方塊電阻的升高歸因于源極/漏極的再生長。在未采用再生長源極/漏極接觸的對照HEMT樣品中，霍爾特性與MOCVD后的值相比沒有明顯變化。
研究人員評論道：“這表明薄層電荷密度的變化與再生長過程和再生長后處理的特定步驟有關。潛在的原因可能是再生長所需的高溫以及勢壘中應變的相關變化。”
盡管尚未確定方塊電阻升高的確切原因，但研究團隊對遷移率實際上保持不變而感到鼓舞。

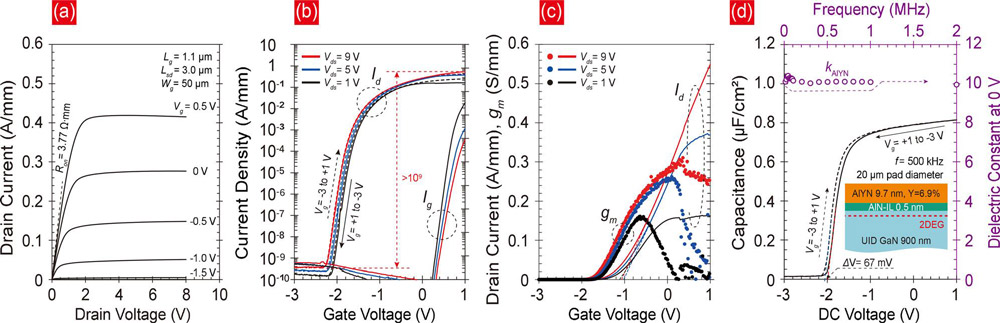

圖3：（a）測得的直流輸出。（b）對數標度和線性標度的傳輸特性。（d）在500kHz下測得的AlYN/AlN/GaN基金屬-絕緣體-半導體（MIS）電容器的電容-電壓（C-V）特性，以及在10kHz-2MHz頻率范圍內提取的介電常數。
在0.5V柵極電勢下，所制造的AlYN勢壘HEMT表現出0.42A/mm的最大飽和漏極電流（圖3）。導通電阻為3.77Ω-mm。柵極電壓掃描顯示，漏致勢壘降低（DIBL）約為9mV/V。導通/關斷電流比超過109。
在負柵極電勢下，柵極漏電流小于1nA/mm，研究團隊表示：“這表明AlYN勢壘層在限制柵極漏電流方面非常有效，能夠?qū)崿F(xiàn)對AlYN/GaN HEMT的有效柵極調制。”
在漏極偏壓為1V、5V和9V時，閾值電壓變化分別為-1.12V、-1.03V和-1.05V。漏極偏壓9V時的峰值外跨導為0.31S/mm。對帶有20μm直徑鎳/金電極的金屬-絕緣體-半導體結構進行電容測量，結果顯示，其相對介電常數大于10。
研究人員認為，他們的研究結果表明，AlYN是“一種有效的外延?xùn)艠O電介質，具有合適的相對介電常數，可以同時提供極化誘導的2DEG和適當?shù)慕^緣特性，用作AlYN/AlN/GaN HEMT的柵極勢壘”。
此外，這種器件顯示出較低的亞閾值擺幅（SS），略高于66mV/decade，接近室溫下玻爾茲曼理論亞閾值擺幅極限60mV/decade。在向下掃描中，電流約為10-4A/mm時，最低亞閾值擺幅為67.2mV/decade，相對不受漏極偏壓的影響。在向上掃描中，存在一定的偏壓依賴性，但在1V偏壓下，亞閾值擺幅值略低，約為66.5mV/decade。
研究團隊評論道：“這些亞閾值擺幅值表明界面陷阱密度Dit = 8x1011/cm2-eV。即使在高漏極偏壓下，低亞閾值擺幅值也表明AlYN可以成為對下一代GaN HEMT極具吸引力的外延勢壘層。”
