CANoe診斷功能使用

前幾天在分享了Canoe中遇到的一些DoIP相關的問題如何解決，那CANoe中診斷功能如何使用呢。

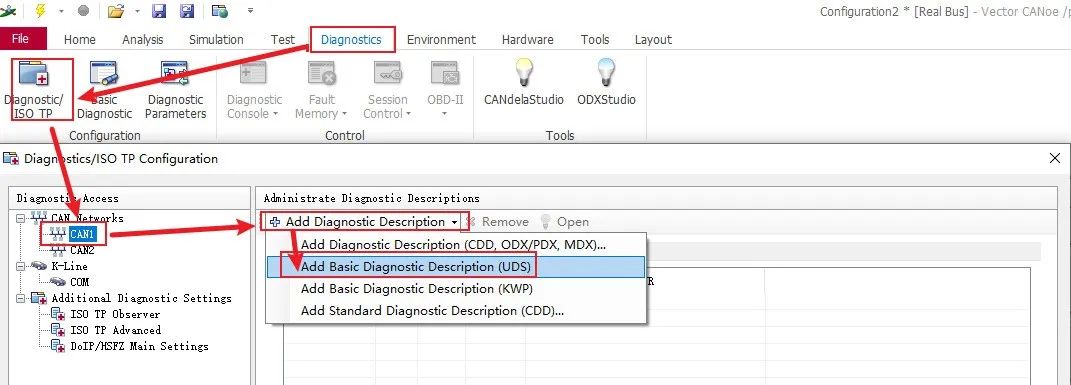

在Vector的工具鏈中，cdd文件作為診斷開發和測試的載體，所以第一步需要導入cdd文件到CANoe中，其步驟如下。

添加完成后，需要對一些參數進行檢查，包括配置的CanID，UDS協議層時間參數，Tp層的時間參數等。

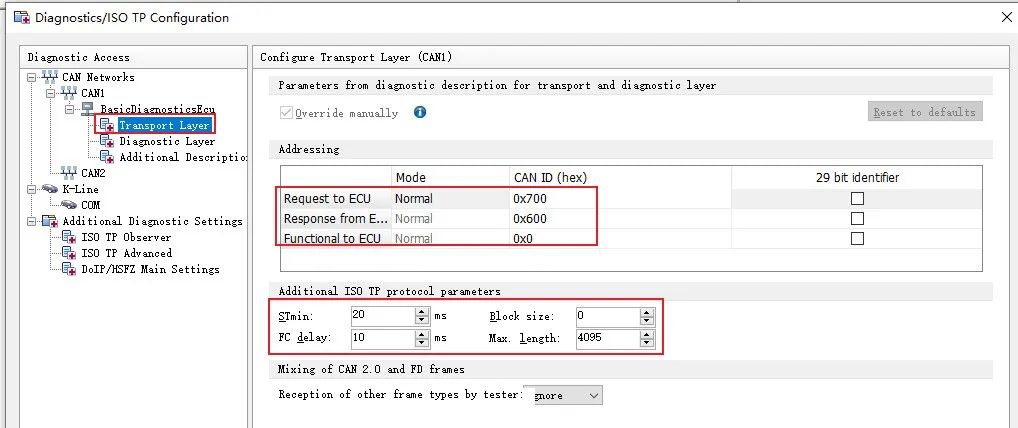

首先是配置發送報文的Id、Stmin、流控幀，BlockSize、FC Delay等，各個字段的含義如下。

 STmin : TP層協議參數，兩包連續幀發送的間隔

BlockSize : TP層協議參數，收到流控幀后可發送連續幀數量。設置為0時，發送數量無限制

 FC Delay : CANOe 收到 首幀或連續幀后，回復流控幀的延遲時間。目的是防止CANoe的流控幀回復過快，導致接收端接受失敗。

Max.Length : 一幀最大傳輸數據量（首幀+連續幀）

Mixing of CAN2.0 and FD frames : 是否兼容CAN幀和CAN-FD幀。

 Ignore : 默認值， 不兼容，例如配置為CAN幀時，CANOe不接受CAN-FD幀，配置為CAN-FD幀時，也一樣。

Accecpt : 兼容，例如配置為CAN幀時，CANOe可以接受CAN-FD幀，返回CAN幀。

Adapt : 兼容，例如配置為CAN幀時，CANOe可以接受CAN-FD幀，并且能返回CAN-FD幀。

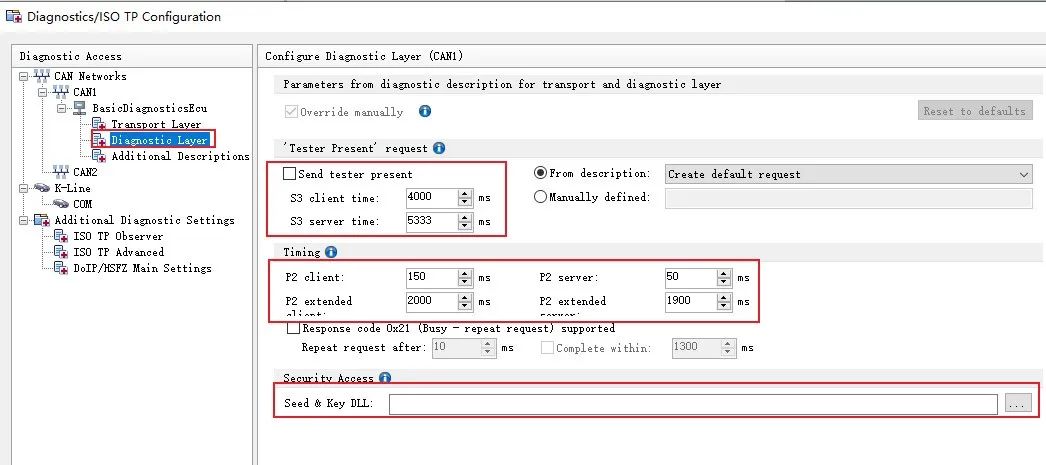

這個配置好之后就要處理Diagnostic Layer參數的設置了。如下圖所示，需要設置的參數如下：

Send test present : CANOe是否自動發送3E 服務，用于Session保持

S3 Client time : CANOe 自動發送3E服務的間隔

S3 Server time : 下位機程序 未收到 任何診斷請求，保持在Default以外的Session的最大時間

P2 Server : 下位機程序 收到Request 到 開始回復 Response 的時間間隔

P2 Client : 上位機程序 發送完Request 到 收到 回復 Response 的時間間隔

P2 extended Server : 下位機 發送完NRC78 到下一次回復Reponse的時間間隔

P2 extended Client : 上位機收到 NRC78 到 收到下一次回復 Response的時間間隔

Seed&Key DLL : 用于27服務解鎖，調用。dll自動計算Key的值，該.dll文件由車廠或Tier1 提供

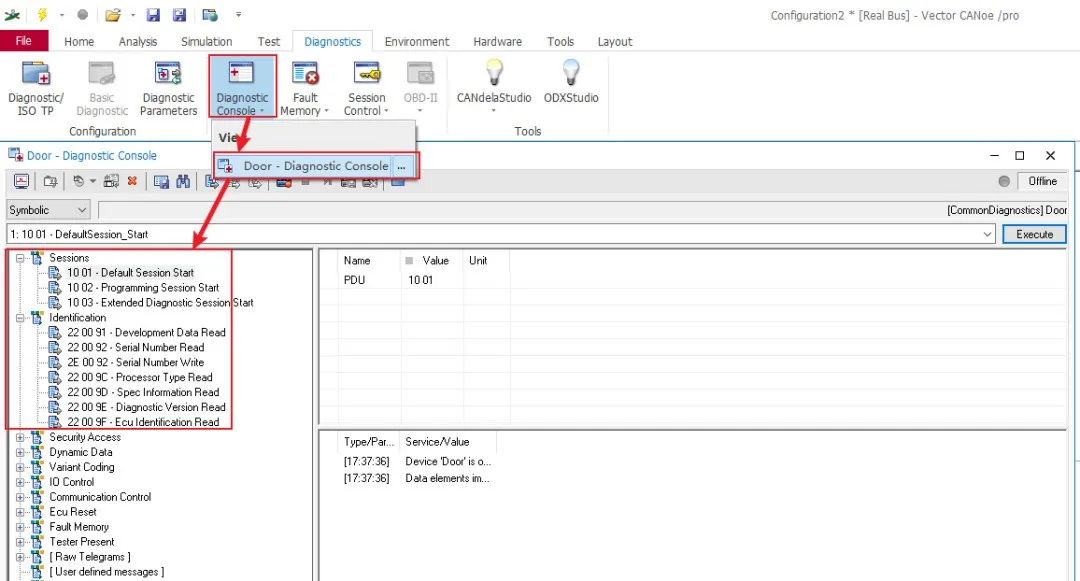

上面這些都設置好之后，就可以開始使用了。點擊Diagnotic Console，在連接好之后，就可以通過點擊不同的服務發送了。

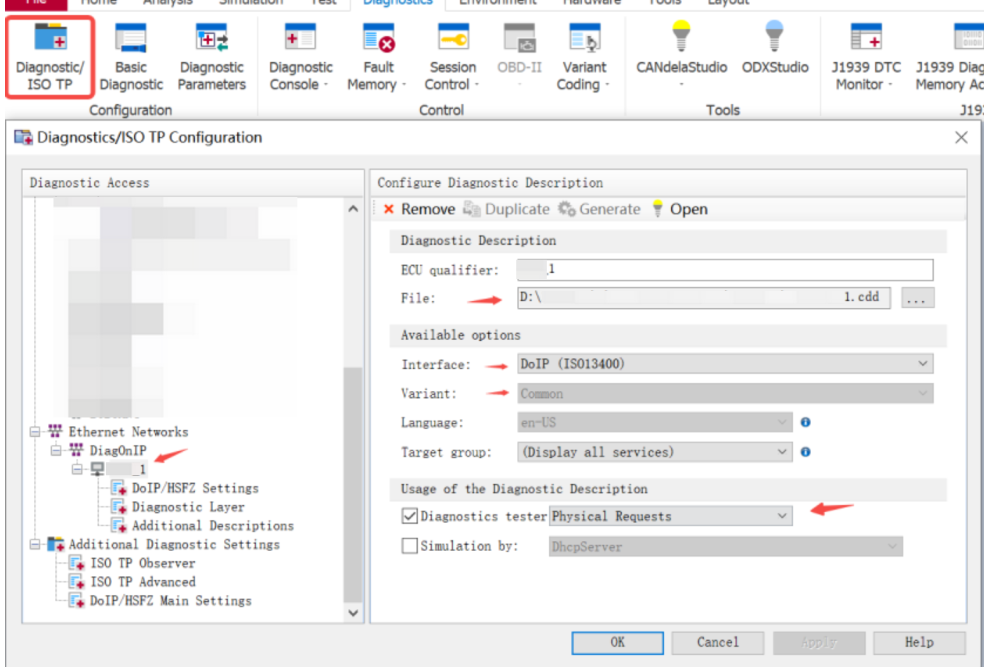

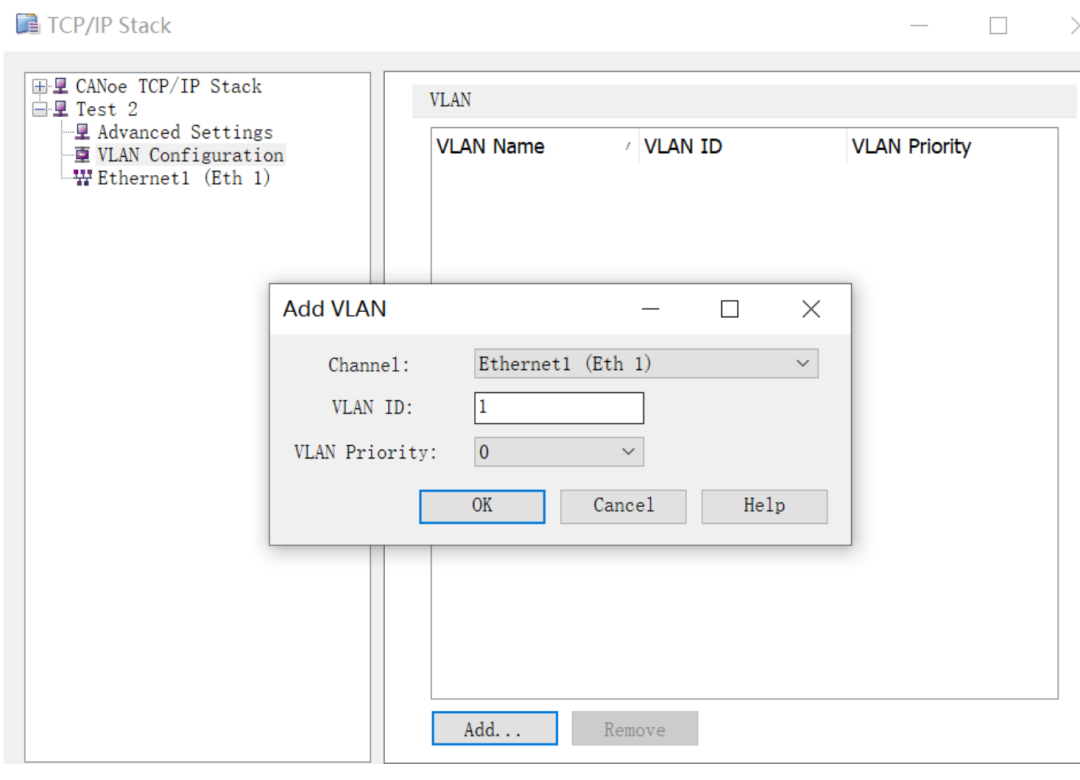

上面將的是DoCAN的使用方法，如果是需要使用DoIP，有一些其他的配置，首先cdd里配置的地方不一樣，在Ethernet Networks這一欄，需要配置Interface是13400。

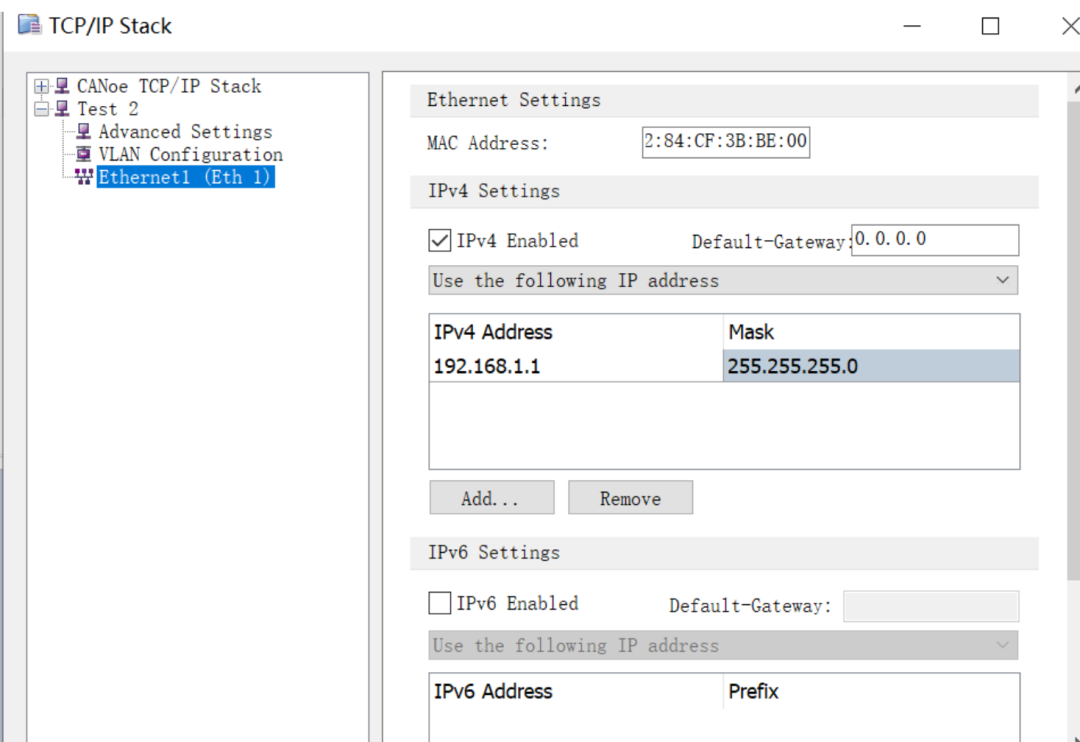

另外還需要設置邏輯地址，VIN碼等信息。

//建立DoIP連接,首先需要設置DUT IPv4地址，Tester邏輯地址，OEMSpecific字段void ECU_DoipInit(){    DoIP_InitAsTester();    DoIP_SetVehicleAddress(IPv4_str);    DoIP_SetTesterLogicalAddress (gTesterAddress);    DoIP_SetRoutingActivationOEMSpecific(sendOEMSpecific,OEMspecific);    DoIP_ConnectToVehicle();}long DoIP_SendAndGetResponseData(byte diag_data[],word diag_size,byte resData[], long & resSize,dword vehicleAddress, dword testerAddress,dword timeout){    long ret;    DoIP_DataReq( diag_data, diag_size, vehicleAddress, testerAddress);    ret=WaitForDoIPResponse(resData,resSize,timeout);        return ret;}long DoIP_SendAndGetResponseData(byte diag_data[],byte resData[], long & resSize,dword vehicleAddress, dword testerAddress,dword timeout){    long ret;    word diag_size;    diag_size=elCount(diag_data);    DoIP_DataReq( diag_data, diag_size, vehicleAddress, testerAddress);    ret=WaitForDoIPResponse(resData,resSize,timeout);        return ret;}
