GaN HEMT 與 SiC MOSFET 生產設備核心差異分析

材料特性與外延生長設備差異

GaN HEMT（氮化鎵高電子遷移率晶體管）與 SiC MOSFET（碳化硅金屬氧化物半導體場效應晶體管）的生產設備差異首先體現在材料特性和外延生長環節。GaN HEMT 通常采用異質外延技術，在硅（Si）、藍寶石或 SiC 襯底上生長多層結構，而 SiC MOSFET 基于同質外延，直接在 SiC 單晶襯底上生長漂移層。

GaN HEMT：

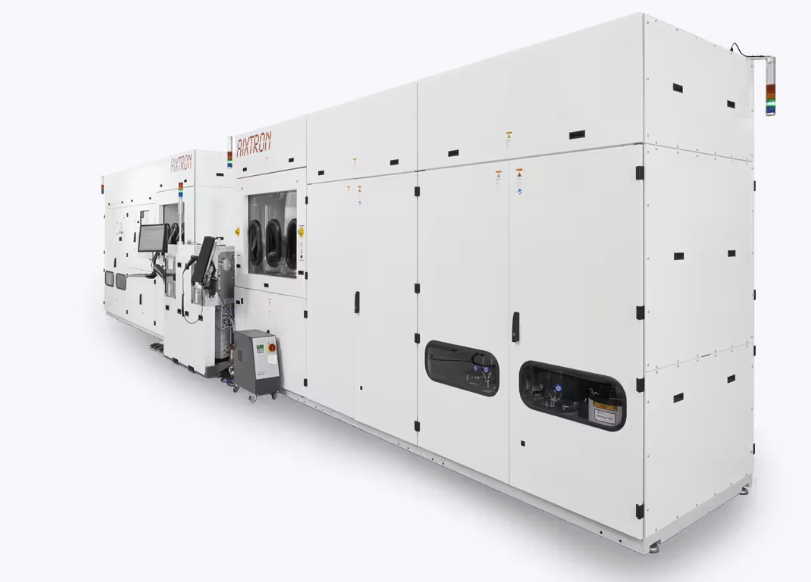

主要依賴金屬有機化學氣相沉積（MOCVD）設備。例如，在硅襯底上生長 GaN 時，需通過 MOCVD 依次沉積 AlN 緩沖層、GaN 溝道層和 AlGaN 勢壘層，以緩解晶格失配（Si 與 GaN 晶格失配率約 17%）和熱膨脹系數差異（Si 的 CTE 為 2.6ppm/°C，GaN 為 5.5ppm/°C）。MOCVD 設備需精確控制反應溫度（通常 700-1100°C）、氣體流量（如 NH?、TMGa）和壓力，以形成高質量的二維電子氣（2DEG）通道。此外，GaN 外延層中缺陷密度（如位錯）需控制在 10? cm?2 以下，設備需配備原位監控系統（如激光散射儀）實時檢測薄膜均勻性。

SiC MOSFET：

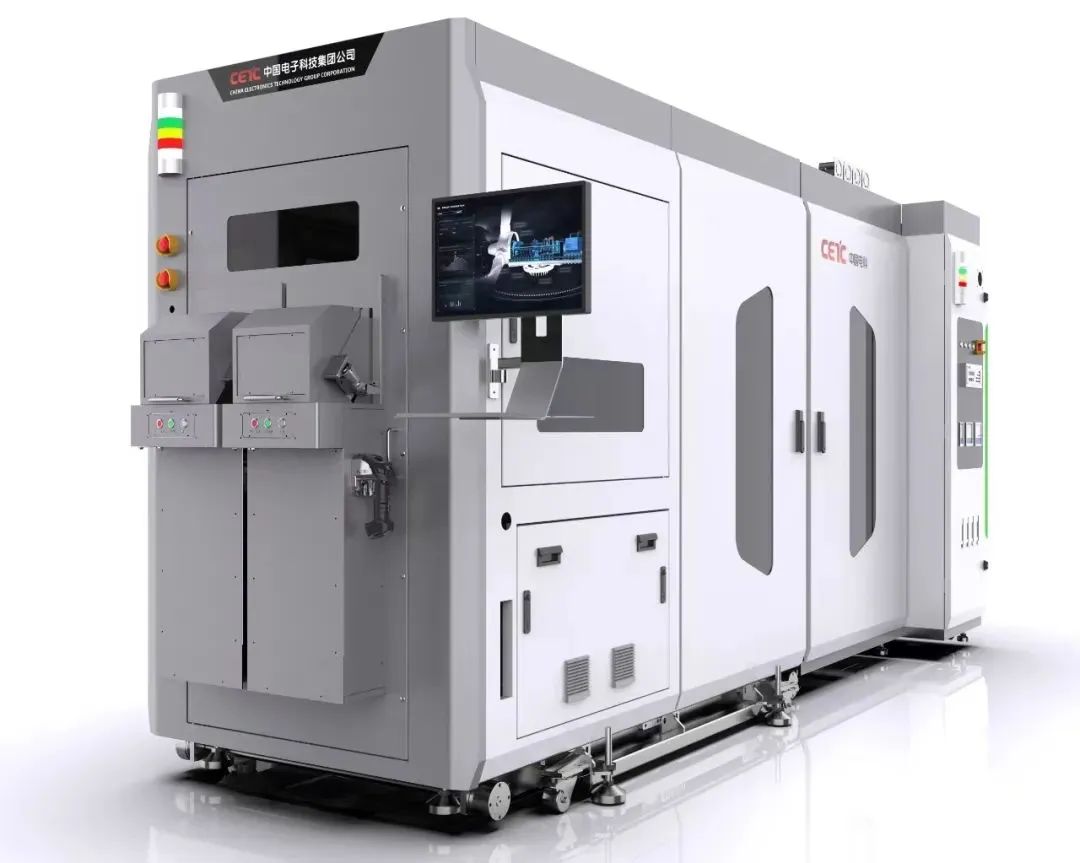

采用化學氣相沉積（CVD）在 SiC 襯底上生長同質外延層。SiC 外延需在高溫（>1500°C）下進行，設備需耐受極端溫度并精確控制摻雜濃度（如氮摻雜形成 N 型漂移層）。由于 SiC 襯底本身成本高昂（6 英寸襯底價格約 $1000 / 片），CVD 設備需具備高生長速率（>2μm/h）和低缺陷密度（微管密度 < 0.1 cm?2），以降低外延層成本。例如，Wolfspeed 的 CVD 設備可實現 SiC 外延層厚度均勻性 ±2% 以內，滿足高壓器件（如 1200V）對漂移層厚度的嚴格要求。

02

刻蝕工藝與設備選型

GaN 和 SiC 的高硬度（莫氏硬度分別為 9 和 9.5）和化學穩定性要求兩者均采用干法刻蝕，但具體設備配置和工藝參數差異顯著。

GaN HEMT：
關鍵刻蝕步驟包括臺面隔離、柵極凹槽和接觸孔刻蝕。例如，柵極凹槽刻蝕需精確控制 AlGaN 層的刻蝕深度（通常 20-50nm），以調節閾值電壓（Vth）。設備通常采用電感耦合等離子體（ICP）刻蝕機，使用 Cl?/Ar 混合氣體，通過優化射頻功率（100-300W）和偏壓（-50 至 - 100V）實現各向異性刻蝕，同時減少等離子體損傷。例如，北方華創的 ELEDE330SG 刻蝕機通過離子源設計和低輸出下電極，可實現 GaN 刻蝕速率≤5nm/min 的極慢速工藝，滿足高可靠性器件需求。

SiC MOSFET：
深溝槽刻蝕（深度 > 10μm）和源漏區摻雜激活是關鍵。SiC 刻蝕需更高能量的等離子體（ICP 功率 > 1000W）和特殊氣體組合（如 SF?/O?），以克服 SiC 的高鍵能（Si-C 鍵能 4.5eV）。例如，SW GDE C200 刻蝕機專為 SiC 深孔設計，通過優化射頻匹配和氣體流量，可實現垂直側壁（角度 > 88°）和低表面粗糙度（Ra<1nm），同時刻蝕速率達 5μm/h 以上。此外，SiC 刻蝕后需高溫退火（>1600°C）修復離子注入損傷，設備需配備石墨加熱元件和惰性氣體保護（如 Ar）。

03

柵極氧化與絕緣層制備

柵極絕緣層的質量直接影響器件可靠性，兩者在氧化工藝和設備選擇上存在顯著差異。

SiC MOSFET：
柵氧層（SiO?）通過熱氧化或原子層沉積（ALD）制備。SiC/SiO?界面存在高密度界面陷阱（Dit>1012 cm?2 eV?1），導致溝道遷移率下降（典型值約 40-60 cm2/V?s，僅為理論值的 20%）。為改善界面質量，需在氧化后進行高溫氮化退火（如在 N?O 中 1200°C 退火）或采用高 k 介質（如 Al?O?）。例如，ALD 設備可精確控制 Al?O?層厚度（5-10nm），通過逐層沉積（每循環生長 0.1-0.2nm）減少界面缺陷。

GaN HEMT：
通常采用 Al?O?作為鈍化層，通過 ALD 技術沉積（溫度 200-300°C）。GaN/Al?O?界面陷阱密度較低（Dit<1011 cm?2 eV?1），但需注意等離子體增強 ALD（PE-ALD）可能引入的離子損傷。此外，增強型 GaN HEMT 的 p-GaN 柵極需通過 MOCVD 生長，設備需精確控制 Mg 摻雜濃度（約 101? cm?3）和退火條件（800-900°C）以激活 p 型導電性。

04

金屬化與封裝設備差異

金屬化工藝和封裝設計直接影響器件的導通電阻和散熱性能。

金屬化設備

GaN HEMT：

源漏極歐姆接觸通常采用 Ti/Al/Ni/Au 多層結構，通過電子束蒸發或濺射沉積。Al 與 GaN 反應形成 Ti-Al-Ga 合金（退火溫度 450-550°C），接觸電阻需 < 0.1Ω?mm。柵極肖特基接觸（如 Ni/Au）需控制沉積厚度（50-100nm）以優化開啟電壓（Vth≈3V）。設備需具備高真空度（<10?? Torr）和均勻性（膜厚偏差 <±5%）。

SiC MOSFET：

歐姆接觸需高溫退火（1600-1800°C）激活摻雜（如 Al 注入形成 P 型基區）。金屬堆疊通常為 Ti/Al/Ti/Au，通過濺射和光刻剝離工藝形成。SiC 的高熔點（2830°C）要求設備具備耐高溫腔體和快速升降溫能力（如 RTP 退火爐）。此外，SiC MOSFET 的背面金屬（如 Ag 燒結）需在高溫（300-400°C）下實現低接觸電阻（<1mΩ?cm2）和高剪切強度（>50MPa）。

封裝設備

GaN HEMT：
高頻應用（如 5G 基站）要求封裝寄生電感 < 1nH，通常采用 Flip-Chip 或 Wire Bonding 技術。設備需精確控制焊球尺寸（50-100μm）和鍵合壓力（10-50mN），以實現低接觸電阻和高可靠性。例如，TO-252 封裝的 GaN 器件需在惰性氣氛（如 N?）中進行塑封，避免 Al?O?鈍化層吸潮。

SiC MOSFET：
高功率應用（如電動汽車）需采用陶瓷基板（如 AlN）和雙面冷卻封裝。設備需具備高溫燒結（>300°C）和壓力控制（10-50MPa）能力，以確保 SiC 芯片與基板的熱界面材料（TIM）均勻分布（熱阻 < 0.5K/W）。例如，東芝的 DFN8×8 封裝通過銅柱互連（Cu Pillar）和開爾文連接（Kelvin Connection），將寄生電感降至 0.5nH 以下，同時支持自動化組裝。

05

測試設備與工藝控制

GaN HEMT：
動態導通電阻（RDS (on)）測試需在脈沖條件下進行（脈寬 < 1μs），以避免自熱效應。設備需具備高帶寬（>1GHz）和低噪聲（<1mV），例如泰克的 DPT1000A 系統可精確測量 GaN 器件的開關損耗（Eon/Eoff<100nJ）和電流崩塌效應（ΔRDS<10%）。

SiC MOSFET：
高溫穩定性測試（如 HTOL，175°C/1000 小時）和雪崩耐量測試（>500 次）是關鍵。設備需模擬實際工作條件（如 VDS=1200V，ID=100A），并監測閾值電壓漂移（ΔVth<0.5V）和漏電流變化（<10μA）。

06

環境控制與潔凈室要求

GaN HEMT：
MOCVD 和 ALD 工藝對顆粒污染敏感，需在 ISO 4 級（Class 10）潔凈室中進行，溫濕度控制精度 ±0.5°C/±2% RH。例如，GaN 外延層中若存在 > 0.1μm 顆粒，可能導致器件漏電或擊穿。

SiC MOSFET：
高溫工藝（如 CVD 和退火）對顆粒要求稍低（ISO 5 級，Class 100），但需嚴格控制氧氣和水汽含量（<1ppm），以避免 SiC 表面氧化或金屬層腐蝕。

07

未來發展趨勢

GaN 設備優化方向：
開發更大尺寸（8 英寸）MOCVD 設備，降低單位面積成本；集成原位缺陷檢測技術（如激光干涉儀），提升外延良率至 95% 以上。

SiC 設備突破：
推動 8 英寸 SiC 襯底量產（如 Wolfspeed 的 New York 工廠），開發更高效的高溫 CVD 設備（生長速率 > 5μm/h），并探索 SiC 與 Si 的混合集成工藝。

通過以上設備差異的分析，可清晰看到 GaN HEMT 與 SiC MOSFET 在材料特性、工藝需求和設備配置上的顯著不同。兩者在高頻與高壓領域的差異化應用，將推動第三代半導體技術向更高效、更可靠的方向發展。
