HBM和DDR哪個延遲高？
HBM比DDR的帶寬高，大家沒有異議。
但是HBM是不是比DDR的延遲低？
比DDR內存快得多？
那可不一定！
有人做過實驗，
我們就盤點一下高性能計算里的內存那點事。
阿貢國家實驗室的超級計算機Aurora恰好配用了兩種內存，他們對這兩種內存做了一個測試。
通過一系列的測試，告訴我們 HBM 和 DDR 在 Aurora 上各自適合干什么，以及怎么調整配置才能達到最優性能。
超級計算機Aurora的英特爾至強 Max CPU，集成了兩種內存：一種是老伙計 DDR5，另一種是新秀 HBM（高帶寬內存）。
這兩種內存各有各的脾氣，性能、延遲、容量都不一樣，要怎么用才能把這臺超級電腦的性能榨干。

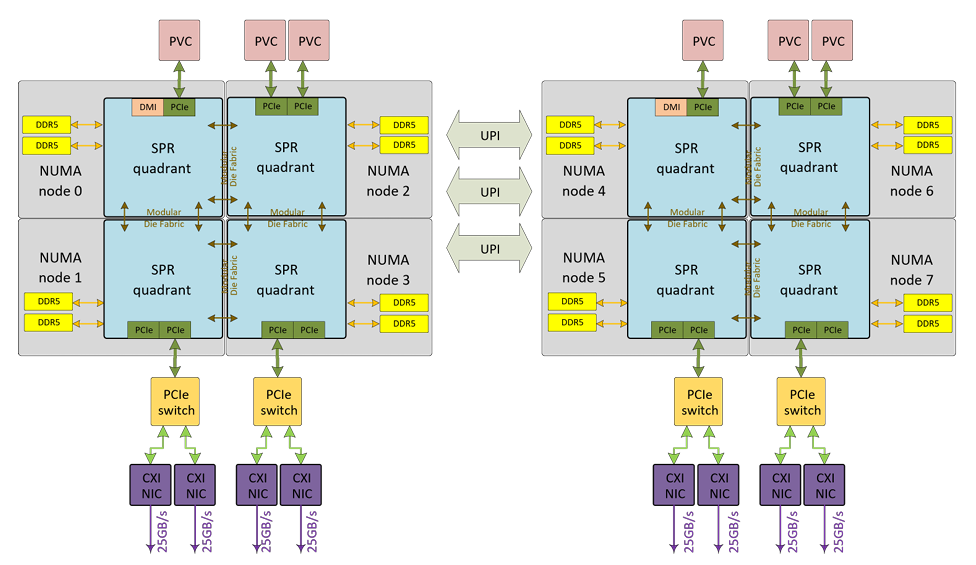

咱們先從硬件架構說起。Aurora 的計算節點，也就是所謂的“計算刀片”，核心是兩顆英特爾至強 Max 9470C CPU，
這玩意兒代號叫“Sapphire Rapids”（SPR）。
每顆 CPU 都掛著 HBM 和 DDR5 兩種內存。
HBM (High Bandwidth Memory)： 顧名思義，高帶寬內存。它就像個短跑健將，帶寬特別高，但容量小，延遲也相對高一點。每個 CPU 插槽有 4 塊 HBM，總共 128GB 的 CPU HBM 內存，理論峰值帶寬能達到 1.43 TB/s。
DDR5： 這就是我們的老朋友了，DDR5 內存。它是個長跑選手，容量大、延遲低，但是帶寬不如 HBM 那么爆炸。每個 CPU 插槽有 8 個 DDR5 內存通道，總容量達到了 1024 GB，峰值帶寬 0.28 TB/s。
所以說，這兩種內存就像是 CPU 的左右護法，一個擅長速度，一個擅長耐力。
如何根據應用特點，合理地分配工作給它們，就是這篇論文要解決的核心問題。

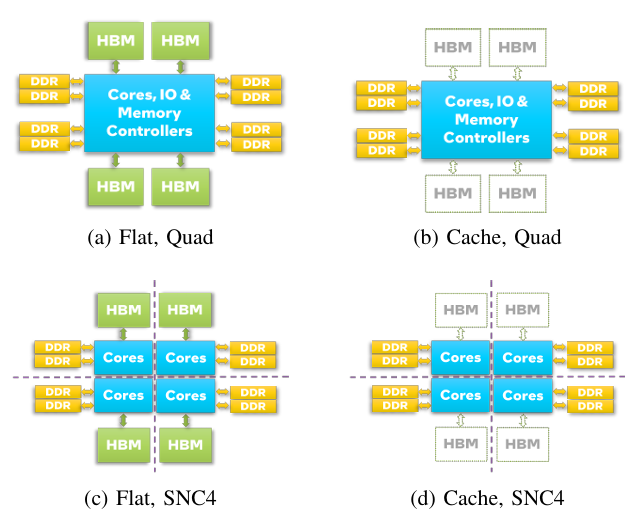

英特爾至強 Max CPU 提供了兩種內存模式和兩種集群模式，它們可以兩兩組合，形成四種不同的配置，就像是給 CPU 穿上了四套不同的“作戰服”。
1. 內存模式 (Memory Modes)：
Flat Mode (平面模式)： 在這個模式下，HBM 和 DDR 被操作系統看作是兩個獨立的內存空間（也就是兩個不同的 NUMA 節點）。你想用 HBM，就得明確告訴系統，把數據放進 HBM 里。這種模式下，如果你的應用內存占用能塞進 HBM 的容量里，那就能把 HBM 的高帶寬優勢發揮到極致。
Cache Mode (緩存模式)： 這個模式就簡單粗暴多了。HBM 直接當成了 DDR 的緩存。操作系統和應用只看到 DDR 這一種內存，HBM 在后臺默默地給 DDR 提供高速緩存。這種模式對應用來說是透明的，不需要做任何改動，特別適合那些內存占用超過 HBM 容量的應用。
2. 集群模式 (Clustering Modes)：
Quad Mode (四方模式)： 在這個模式下，整個 CPU 插槽被看作是一個單獨的 NUMA 節點。所有核心都能共享訪問所有的 HBM 和 DDR 內存。這就像一個大家庭，大家資源共享，沒有隔閡。它適合那些不具備 NUMA 感知能力的應用，比如用 OpenMP 跑的應用。
SNC4 Mode (四象限模式)： 這個模式下，一個 CPU 插槽被分成四個獨立的“象限”，每個象限都有自己的核心和對應的內存。這就像把一個大家庭分成了四個小家庭，每個小家庭有自己的資源。這么做的好處是，可以提高內存的局部性，降低延遲，提高帶寬。它特別適合那些 NUMA 感知型應用，比如用 MPI 跑的應用。
把這四種模式排列組合一下，就有了
Flat/Quad、Flat/SNC4、Cache/Quad、Cache/SNC4 這四種配置。
實驗怎么做？
為了搞清楚這四種配置到底有啥區別，作者們在 Aurora 超算上做了兩類實驗：
1：微基準測試 (Microbenchmarks)： 這類測試主要關注系統層面的性能指標，比如：
內存帶寬和延遲：
用 STREAM 和 Intel Memory Latency Checker 這兩個工具，直接測試 HBM 和 DDR 在不同模式下的帶寬和延遲表現
測試 CPU 和 GPU 之間的數據傳輸速度。因為 PCIe 傳輸也依賴 CPU 內存的讀寫，所以內存的性能直接影響了 PCIe 的帶寬。
MPI 通信帶寬：
用 OSU Benchmarks 測試不同配置下的 MPI 通信速度，看看內存和集群模式對節點間通信有沒有影響。
2：HPC 應用測試： 光看系統指標沒啥用，還得看真實的應用表現。作者們選了三個有代表性的 HPC 應用來測試：
HACC (宇宙學模擬)： 這是一個典型的“帶寬密集型”應用，對內存帶寬要求很高。
QMCPACK (量子蒙特卡羅模擬)： 這個應用對內存延遲很敏感，需要頻繁、小規模的內存訪問。
BFS (廣度優先搜索)： 這個應用對內存容量要求很高，因為它的數據（圖）可能非常大，超過 HBM 的容量。
實驗結果，老哥給你捋一捋
內存帶寬：

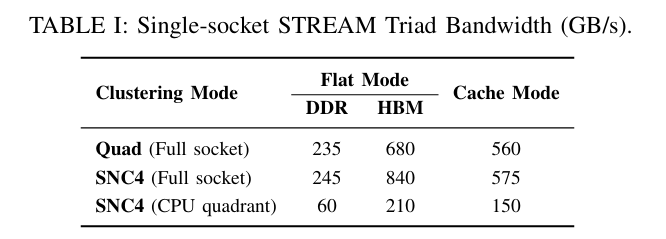

HBM vs. DDR： HBM 的帶寬遠高于 DDR。在 SNC4-Flat 模式下，HBM 跑出了最高的 STREAM 帶寬。
SNC4 vs. Quad： SNC4 模式下的帶寬總是比 Quad 模式高，而且延遲也更低。這說明把 CPU 分成小象限，確實能提高內存局部性。
但是，在延遲方面，就不一樣了。
帶HBM的至強Max CPU（代號“Sapphire Rapids”，SPR），跟DDR5內存一起測試，
看看不同內存配置和模式下，HPC應用到底跑得怎么樣

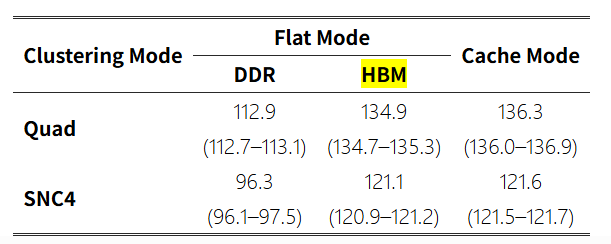

DDR（DDR5）的空載延遲（idle latency）確實比HBM低 。
Quad模式下DDR是112.9ns，SNC4模式下DDR是96.3ns，
而HBM則分別是134.9ns和121.1ns 。
但是！

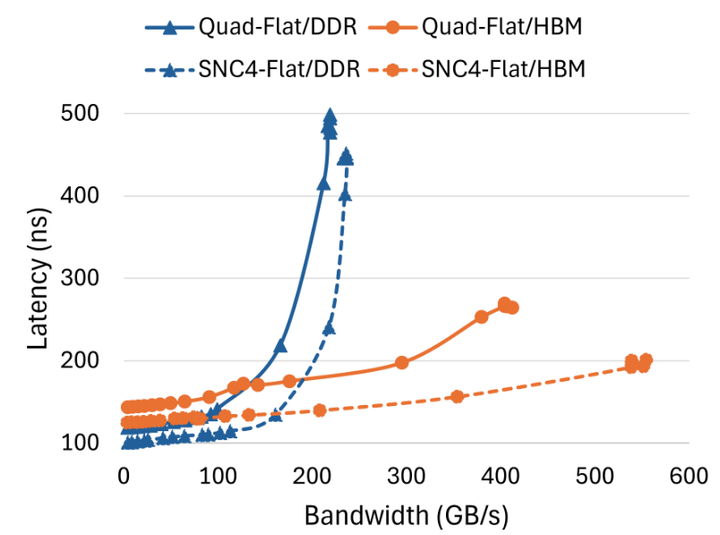

這“低延遲”有個前提——“低內存訪問負載” 。
一旦負載上來，DDR的延遲就蹭蹭往上漲，效率直線下降 。
這說明DDR更適合那種“小而頻繁”的內存訪問，
而HBM則更適合“大塊頭、持續性”的數據傳輸 。
所以，如果是大帶寬數據的延遲，HBM能降低。
如果是，小而頻繁訪問，比如一個load或者store，HBM甚至能升高。
所以，在內存訪問負載較低時，DDR 的延遲表現更好，更適合處理小而頻繁的內存請求。
但當負載增加后，DDR 的延遲迅速飆升，而 HBM 憑借高帶寬優勢，能保持更低的延遲，更適合處理大量數據傳輸。
沒有“一招鮮，吃遍天”的配置。 內存系統和配置的選擇，完全取決于你的應用特性。
如果你的應用是“帶寬密集型”，比如 HACC，那就選 HBM，而且最好是 SNC4-Flat 模式，因為它的帶寬最高。
如果你的應用瓶頸在 CPU-GPU PCIe 帶寬上，那就優先選擇 Quad 集群模式，并把內存分配給 HBM。
如果你的應用對內存延遲特別敏感，需要頻繁進行小數據量的內存訪問，比如混合模式下的 QMCPACK，DDR 憑借其低延遲優勢，反而表現更好。
Aurora這臺價值數億美金的“怪獸”用實戰告訴我們：頂級硬件只是基礎，“量體裁衣”的配置才是性能封神的關鍵！ HBM不是神，DDR也沒過時，用對了場景都是利器。
下次搞超算優化，記得先摸清你應用的“內存胃口”，再下“模式猛藥”！覺得老哥講得不錯？點贊轉發走起！下期想看啥硬核分析，評論區見！
引用資料
《Performance Analysis of HPC applications on the Aurora Supercomputer: Exploring the Impact of HBM-Enabled Intel Xeon Max CPU》
