康復訓練監測是促進患者器官功能恢復及健康維持的核心手段。然而，現有的摩擦電壓力傳感技術受限于動態響應范圍有限及高載荷下靈敏度衰減，無法滿足精準康復監測的臨床需求。因此，突破寬量程、高靈敏摩擦電傳感織物的制備技術，對于推動智能可穿戴醫療設備的臨床轉化，具有重要的戰略價值。

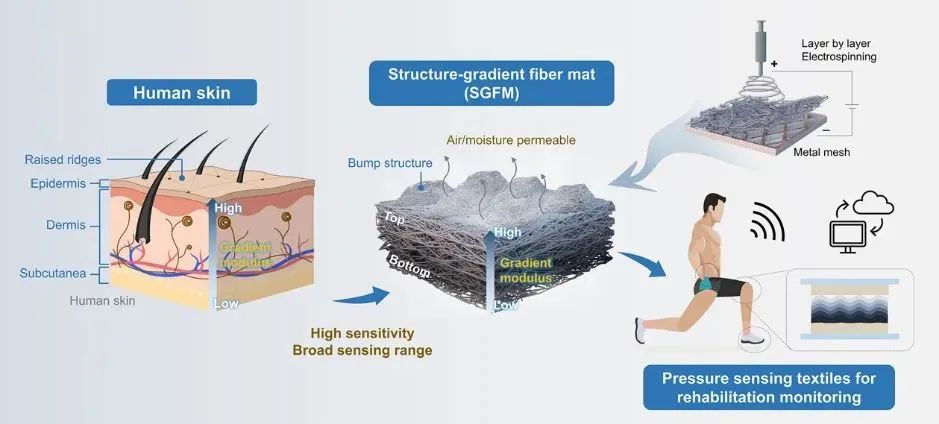

近期，香港理工大學黃琪瑤課題組在Advanced Fiber Materials上發表了題為“Skin-inspired，Permeable，Structure-gradient Fiber Mats for Pressure Sensing in Rehabilitation Assistance”的研究成果。該研究設計出一種模擬人體皮膚特性的透氣梯度結構纖維氈（Structure-Gradient Fiber Mat，SGFM），用于摩擦電壓力傳感織物的合成。基于模板輔助逐層靜電紡絲技術制備的SGFM，成功模擬了人體皮膚的機械梯度特性。這種獨特的結構設計使得SGFM基摩擦電壓力傳感織物展現出優異的傳感性能，其在0~53 kPa和53~660 kPa壓力范圍內，分別實現了0.068 kPa-1和0.013 kPa-1的高靈敏度。進一步將該材料集成于可穿戴康復監測系統，實現了對脈搏信號、股四頭肌活動狀態及足底壓力的實時監測，為姿勢追蹤與矯正提供了可靠的技術支持。這一創新成果在提升康復輔助效率方面展現出顯著的應用潛力，為智能康復設備的發展提供了新的解決方案。
研究團隊采用模板輔助的逐層靜電紡絲方法構建SGFM的梯度結構，通過調控紡絲溶液中功能材料的比例來實現其梯度特性。在靜電紡絲過程中，以金屬網收集器為模板，使SGFM表面形成類似人類皮膚紋理的凸起結構。纖維氈的結構從頂部到底部的纖維分布逐漸由致密變得疏松。由于纖維氈的多孔結構，SGFM表現出優異的透氣性（74 mm/s）和透濕性（528 g/（m2·d）），與棉織物相當，且顯著優于硅橡膠，突顯了其穿戴舒適性。
圖1 SGFM的形貌及透氣透濕性表征
采用逐層靜電紡絲工藝調控碳納米管（CNT）濃度，誘導纖維氈結構的漸進性轉變，構建出的SGFM在厚度方向上實現了材料組成、介電常數和機械性能的多方面梯度分布。這種多尺度梯度結構有效增強了傳感器的靈敏度和壓力檢測范圍。
圖2 SGFM介電性能與機械性能表征
施加壓力從5 kPa增加到660 kPa，基于SGFM的摩擦電壓力傳感織物的開路電壓從1.1 V增至11.1 V，展現出寬壓力范圍內的高靈敏度。得益于SGFM的高相對介電常數、低介電損耗及獨特的梯度結構，該壓力傳感織物在大壓力范圍內的綜合性能優于傳統HFM和HFM-BTO織物。
圖3 SGFM基摩擦電壓力傳感織物壓力傳感性能
為驗證該研究的實際應用價值，開發了基于SGFM壓力傳感織物的智能監測系統，并將其應用于保加利亞深蹲訓練的康復監測。這種訓練對前交叉韌帶（ACL）術后患者的功能恢復至關重要。該系統采用模塊化設計，集成了脈搏監測模塊、股四頭肌收縮監測模塊和足底壓力監測模塊。其中，脈搏監測模塊位于手腕部位，可實時檢測脈搏率，確保訓練強度安全；股四頭肌收縮監測模塊置于大腿部位，用于捕捉深蹲運動頻率；足底壓力監測模塊基于集成9個SGFM摩擦電壓力傳感織物的鞋墊，通過分析足底壓力分布，實時反饋訓練姿勢，輔助姿勢矯正。這3個模塊能夠同時檢測生理信號和訓練姿勢，為訓練監測和姿勢糾正提供有價值的信息。借助機器學習算法，該系統對常見錯誤的檢測和識別準確率可達100%，顯著提升了康復訓練的效率和安全性。
圖4 SGFM基摩擦電壓力傳感織物用于康復訓練監測
原文鏈接：
https://doi.org/10.1007/s42765-025-00531-y
