金屬氧化物半導體場效應晶體管（MOSFET）是一類主要用于開關應用的半導體器件，其核心特性是能夠承受高電壓和大電流。憑借更高的效率以及在高速開關場景下的卓越性能，MOSFET成為電源設計中的最優選擇。下面我們將探討一些關鍵標準，以幫助為電力電子項目選擇合適的MOSFET（或多顆MOSFET）。

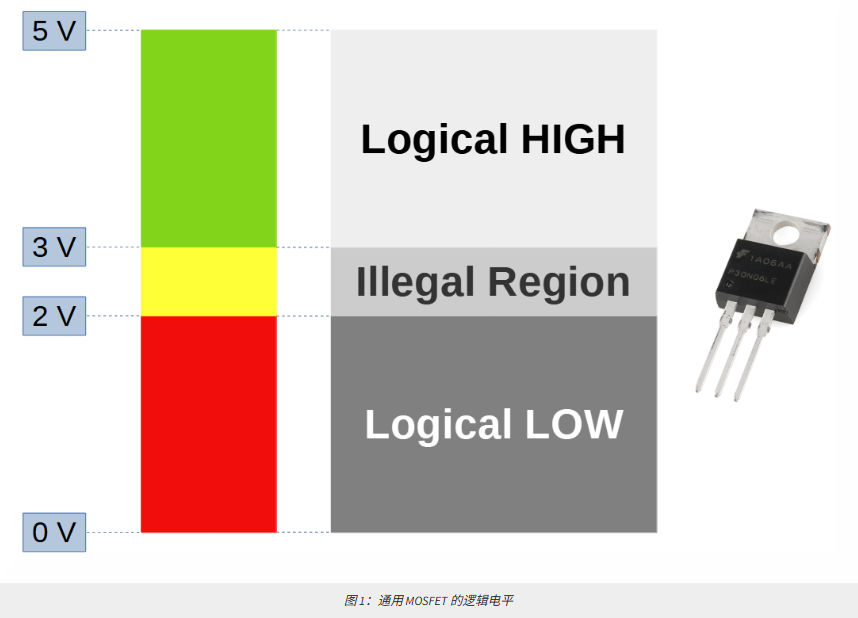

無論項目采用何種邏輯電平（或模擬電平），總存在不同的閾值電壓來界定器件的明確導通或截止狀態。換言之，這些電壓值決定了器件在高/低邏輯電平下的精確工作情況。通常，在高、低電平之間存在一個過渡區域，該區域確保了兩個電平間的轉換不會過于劇烈。這一區域被稱為“非法區”或“不確定區”，如圖1所示。
以下是柵源閾值電壓的最小值和最大值的觀測要點：

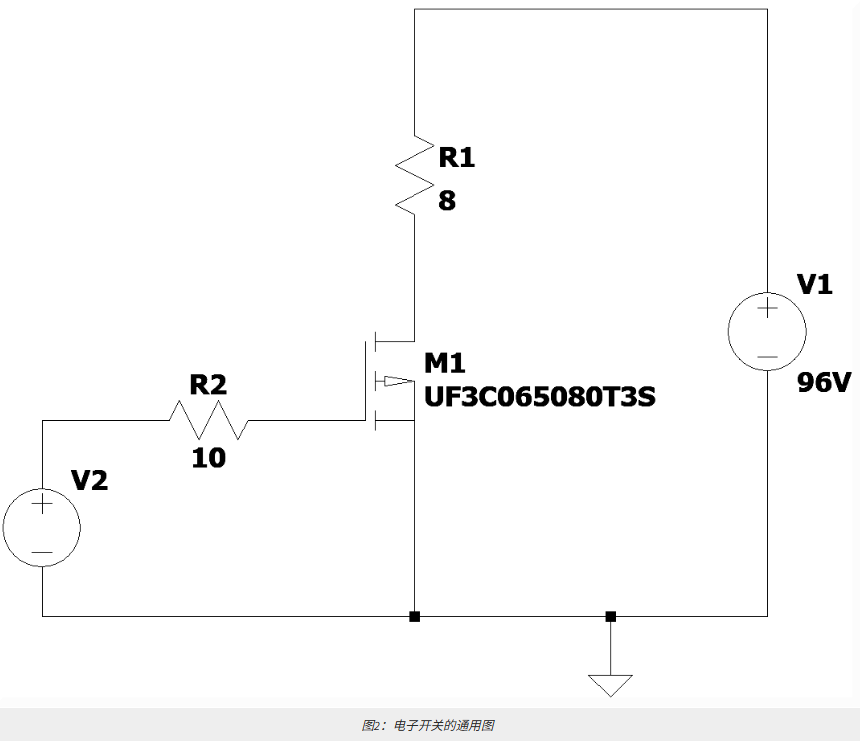

通常，針對5V正邏輯系統，最小柵極電壓范圍為0.5V至1V。高于最大閾值的電壓可確保MOSFET導通。而介于最小閾值上限與最大閾值下限之間的電壓可能導致MOSFET隨機導通或關斷，這一區域必須避免，因其代表不確定性區域，MOSFET的行為無法預先確定。因此，在設計新系統邏輯前，需針對具體器件的柵極特性展開研究。圖2展示了一個典型電路：8Ω負載由96V電壓供電，此時MOSFET作為電子開關工作，通過合適的電源驅動其“柵極”即可實現通斷控制。以UnitedSiC UF3C065080T3S型號為例，其柵極適用電壓范圍為-25V至25V。

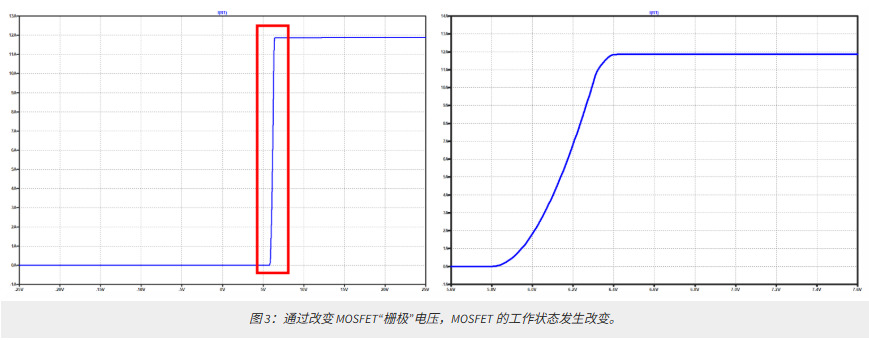

接下來，我們通過觀察負載R1的電流隨柵極電壓的變化，分析MOSFET的導通特性（相關曲線如圖3所示）。當柵極電壓在-25V至5.8V范圍內時，器件始終處于關斷狀態（開關斷開）；當柵極電壓升至6.4V至25V時，MOSFET表現為閉合開關。

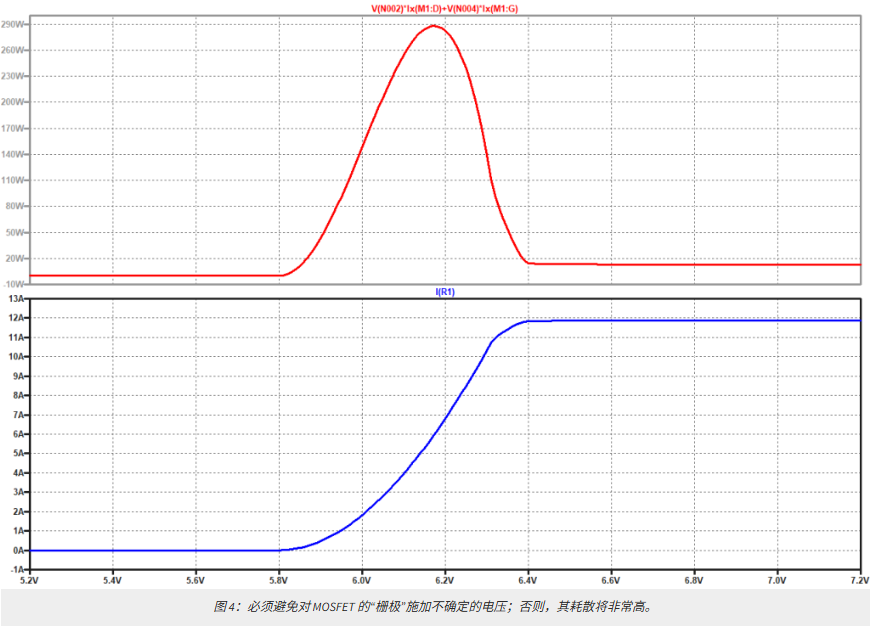

當柵極電壓處于5.8V至6.4V之間（對應約600mV的電壓波動）時，MOSFET實際工作在線性區。這一區間必須規避，因為此時器件會消耗大量熱功率（如圖4所示的碳化硅功率曲線）。以M1（紅色曲線）的平均功率為例，其損耗分布如下：
電路效率也極大程度上受此特性影響。
RDS(ON)意為“導通狀態下的漏源間電阻”。MOSFET通常作為功率晶體管的更優替代方案，廣泛應用于大電流開關場景。根據歐姆定律，RDS(ON)越小，MOSFET的能量損耗越低，能效越高，發熱量也越小。因此，設計者應選擇RDS(ON)盡可能小的器件。在本例中，MOSFET導通時的RDS(ON)可通過以下公式計算：
根據器件數據手冊的官方規格，代入數值得：
MOSFET的柵極、氧化層及本體間的連接本質上構成了一個微型電容。當柵極施加電壓時，該“虛擬電容”開始充電，充電過程需要時間，從而導致導通延遲。為避免過長延遲，設計者應選擇輸入電容盡可能小的MOSFET。若MOSFET直接連接至微控制器（MCU）輸出引腳，建議通過外部電阻連接柵極，以防止意外誤動作。以本例使用的碳化硅模型為例，其電容參數如下：
MOSFET尤其適用于高頻開關場景。頻率越高，變壓器體積可越小，但傳輸噪聲也會增大。無論如何，以下是與器件開關速度直接相關的核心參數：

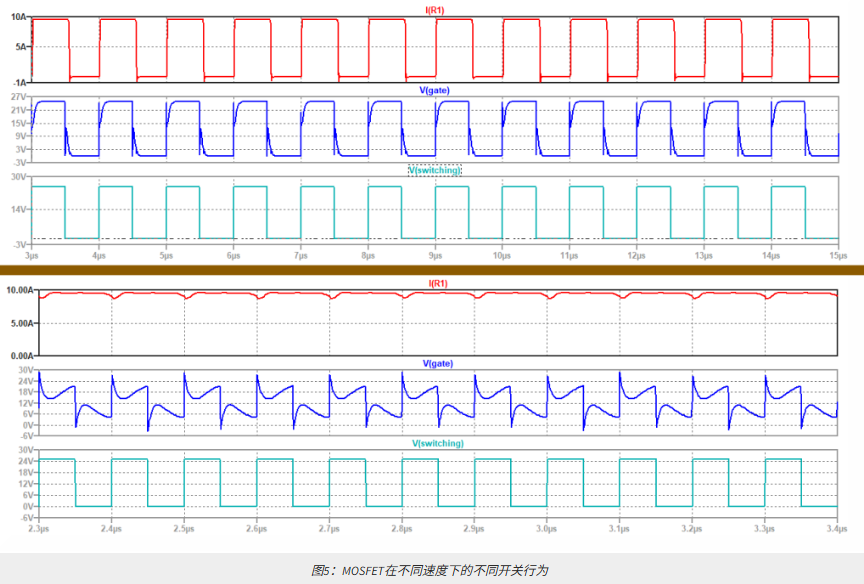

圖5的曲線展示了MOSFET在兩種頻率下的開關特性。上方兩圖對應1MHz開關頻率，分別顯示了負載電流信號、柵極電壓及PWM發生器電壓；可見在此頻率下，器件表現優異。下方兩圖為10MHz方波信號，需注意所有信號均嚴重失真，此時MOSFET實際上始終處于導通狀態。
上述參數僅為MOSFET選型需考慮的部分關鍵指標。設計者還需研究器件的其他特性（如散熱性能等）。掌握MOSFET的應用是一項極具價值的技術實踐，能顯著提升電路效率并拓展系統功能。其他需關注的運行參數包括反向恢復時間、ESD防護能力、開關損耗、最大耐受電壓/電流等，相關信息可通過器件官方數據手冊獲取。
