概述
在芯片工藝不斷演進的今天，材料的物理特性與器件層面的可靠性測試正變得前所未有的重要。近日，在泰克云上大講堂關于《芯片的物理表征和可靠性測試》的直播中，大家就新型存儲技術、先進材料電學表征等話題展開了熱烈討論。相變存儲作為新一代非易失性存儲的代表，其器件性能的測試與優化自然也成為了焦點之一。
本文將結合直播中提及的實測案例與關鍵測試技術，深入探討相變材料及器件的電學測試方法與方案，并介紹如何借助Keithley 4200A-SCS參數分析儀及其模塊，進行準確、高效的電學特性研究。
在本次直播《芯片的物理表征和可靠性測試》中，我們不僅展示了以上方案的實測案例，還講解了如何從晶圓級材料表征過渡到器件級性能評估，包括：
? 如何在高連接電容情況下實現低電流精確采集？
? 如何通過脈沖驅動方式模擬相變寫入行為？
? 如何構建用于可靠性測試的自動腳本流程？
相變存儲器件：測試挑戰與關鍵參數

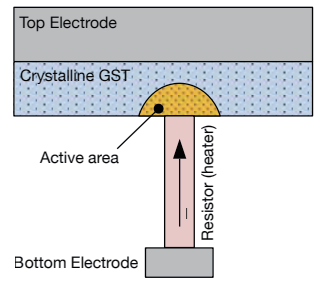

相變存儲器（PCM）基于材料在晶態與非晶態之間的可逆轉變實現數據的寫入與保持。其核心挑戰不僅在于材料層的可控性，更在于對其I-V、R-T曲線、熱穩定性、SET/RESET循環性能、保持時間與多級態控制能力的準確測試。
在實際測試中，工程師面臨以下主要難點：
? SET/RESET電壓窗口精準提取
? 不同狀態下的高低電阻比對與一致性統計
? 納秒級脈沖驅動下的動態行為測量
? 器件的高溫保持與多周期循環老化驗證
這些都要求一整套可編程、低噪聲、可擴展的電學測試系統來實現批量采集與長期跟蹤。
掃碼獲取完整白皮書及測試相關資料
相變材料及器件電學表征測試方案
憶阻器單元基礎研究測試方案
憶阻器單元性能研究測試方案
鐵電材料及鐵電電子器件電學表征
納米材料測試方案概述
低維神經元網絡陣列測試方案
...
掃描二維碼
了解更多
完整的電學測試方案設計
為滿足上述測試需求，Tektronix與Keithley聯合推出了基于4200A-SCS平臺的相變材料及器件表征測試方案，涵蓋從材料層電阻響應到完整SET/RESET循環測試的全流程。

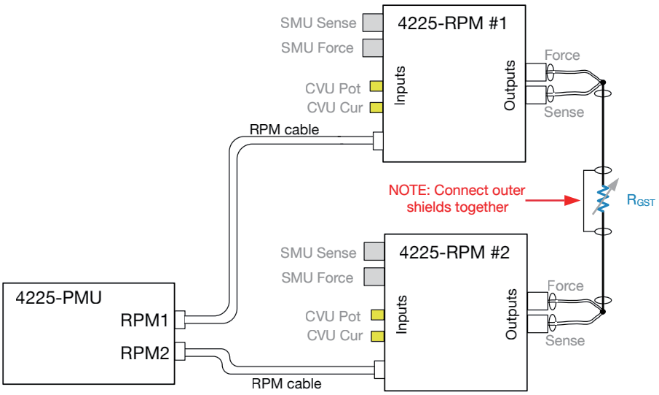

測試連接框圖
1
基礎電學參數測量
使用4201-SMU/4211-SMU模塊可實現高阻態與低阻態的穩定測量，特別適用于高連接電容下的低電流測試場景。
■ 支持皮安級電流讀取
■ 可編程電壓掃描，精準捕捉轉變區
■ 配合CVU模塊可拓展容值/耗散因子測試
2
SET/RESET脈沖控制
通過4200A-SCS控制AFG31000任意波形發生器輸出窄脈沖信號，模擬高速寫入行為。
■ 納秒至微秒級脈寬
■ 可配置脈沖電壓、電流限制
■ 程控同步測量，獲取每次寫入后的器件電阻狀態

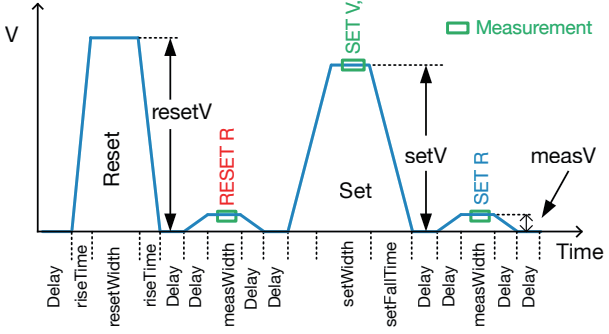

圖示為典型的PCRAM波形

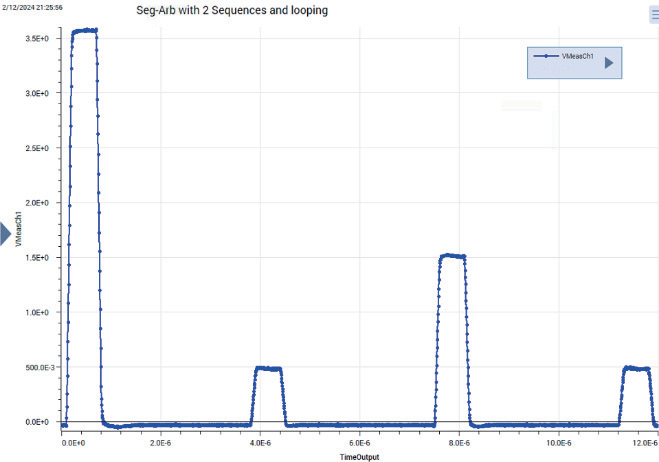

使用4200A的PMU可以很容易的生成對應脈沖序列
3
保持/老化與可靠性評估
采用4200A-CVU與SMU組合，通過循環壽命測試腳本評估器件在長時間、高溫或多次寫入后的性能變化，支持自動化批量統計。
■ R-T曲線測量：分析材料熱穩定性
■ 1000+次SET/RESET循環測試
■ 狀態漂移監測：保持時間與誤碼率評估

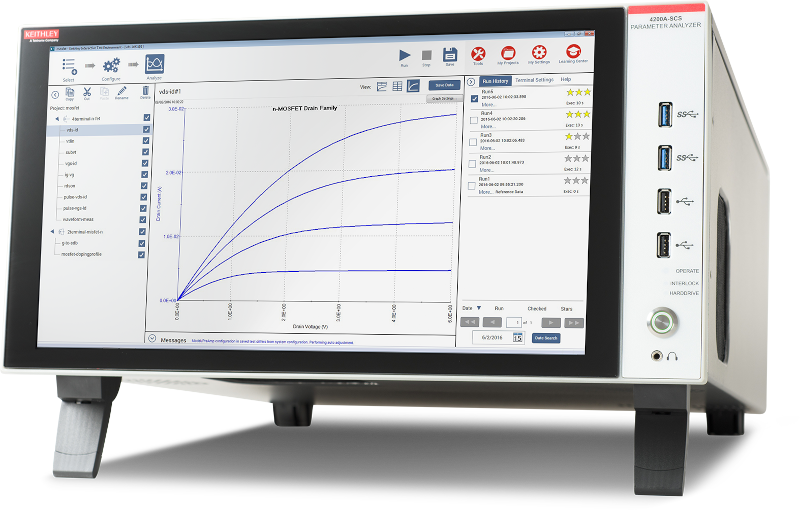

無論是在實驗室進行新型相變材料探索，還是在產品開發階段進行器件良率評估，一套準確、自動化、可擴展的電學測試平臺都至關重要。Keithley 4200A-SCS正是這樣一個面向下一代存儲技術的關鍵工具。
