ZYNQ SoC 的 PS (Processing System) 和 PL (Programmable Logic) 之間的數據交互是系統設計的核心，以下是主要的交互方式及其特點：
一、AXI 總線接口
1. AXI4 高性能接口
AXI4 (AXI4-Full)
用于高性能內存映射通信
支持突發傳輸，數據位寬通常為32/64/128/256/512位
典型應用：大數據量傳輸，如視頻流、DMA傳輸
配置：通過HP (High Performance) 或 ACP (Accelerator Coherency Port) 端口

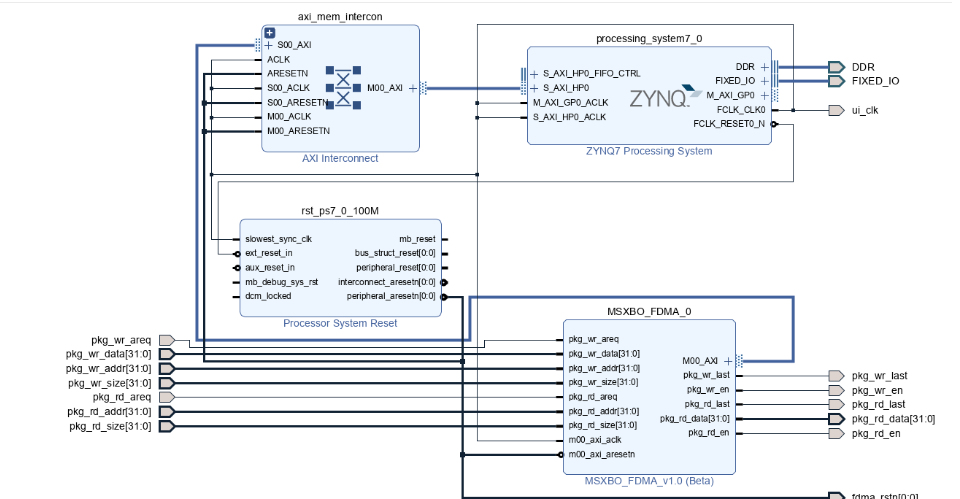

參考學習：ZYNQ AXI4 FDMA內存讀寫
https://leeefpga.blog.csdn.net/article/details/139261530
AXI4-Lite
簡化版AXI，用于寄存器級訪問
不支持突發傳輸，每次傳輸1個數據
典型應用：控制寄存器訪問、狀態監控
配置：通常通過GP (General Purpose) 端口

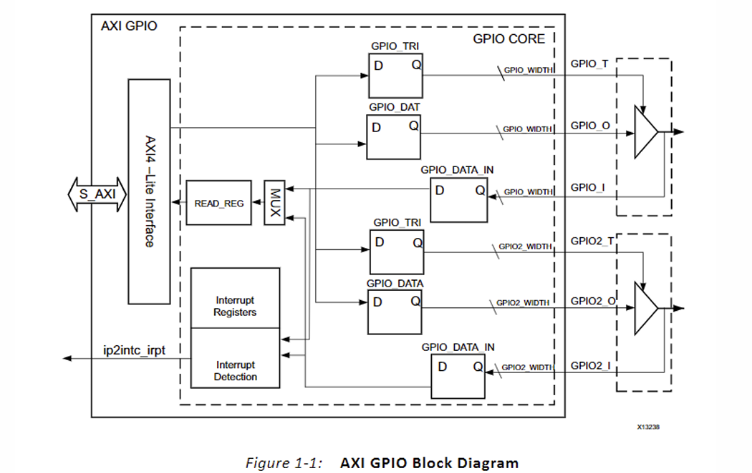

如 axi_gpio

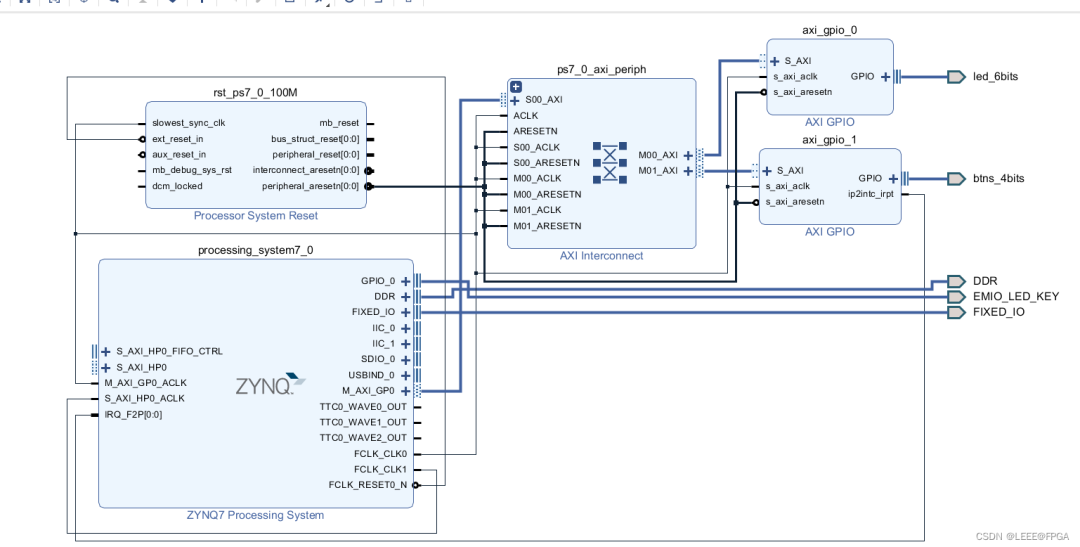

參考學習：ZYNQ AXI GPIO
https://leeefpga.blog.csdn.net/article/details/136880196
https://leeefpga.blog.csdn.net/article/details/136940289
AXI4-Stream
無地址的流式數據接口
高性能連續數據傳輸
典型應用：視頻流、ADC/DAC數據流

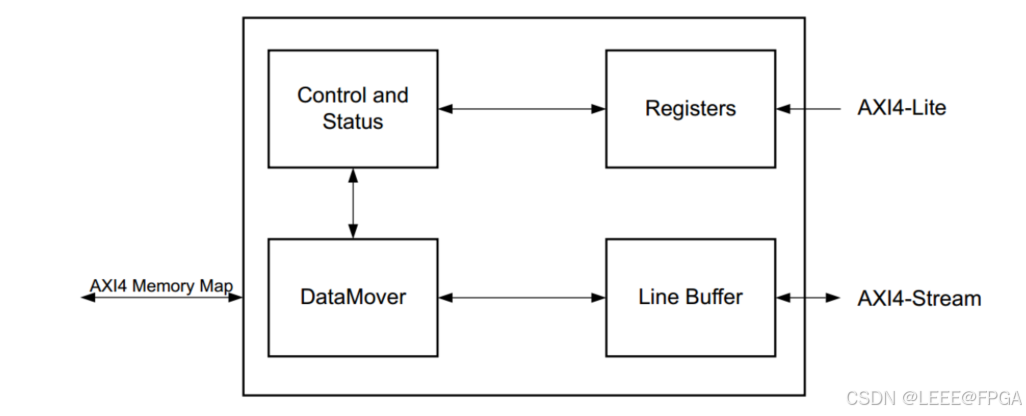

參考學習：ZYNQ VDMA IP學習
https://leeefpga.blog.csdn.net/article/details/140988072

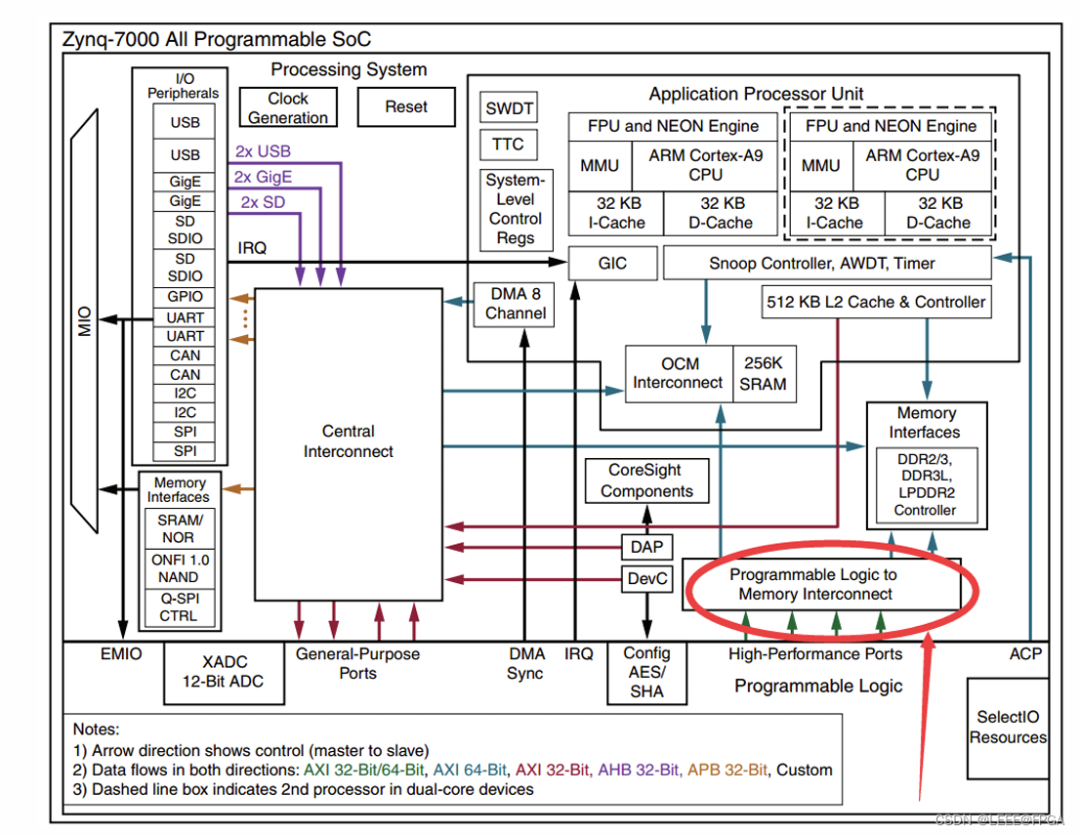

2. 專用AXI端口

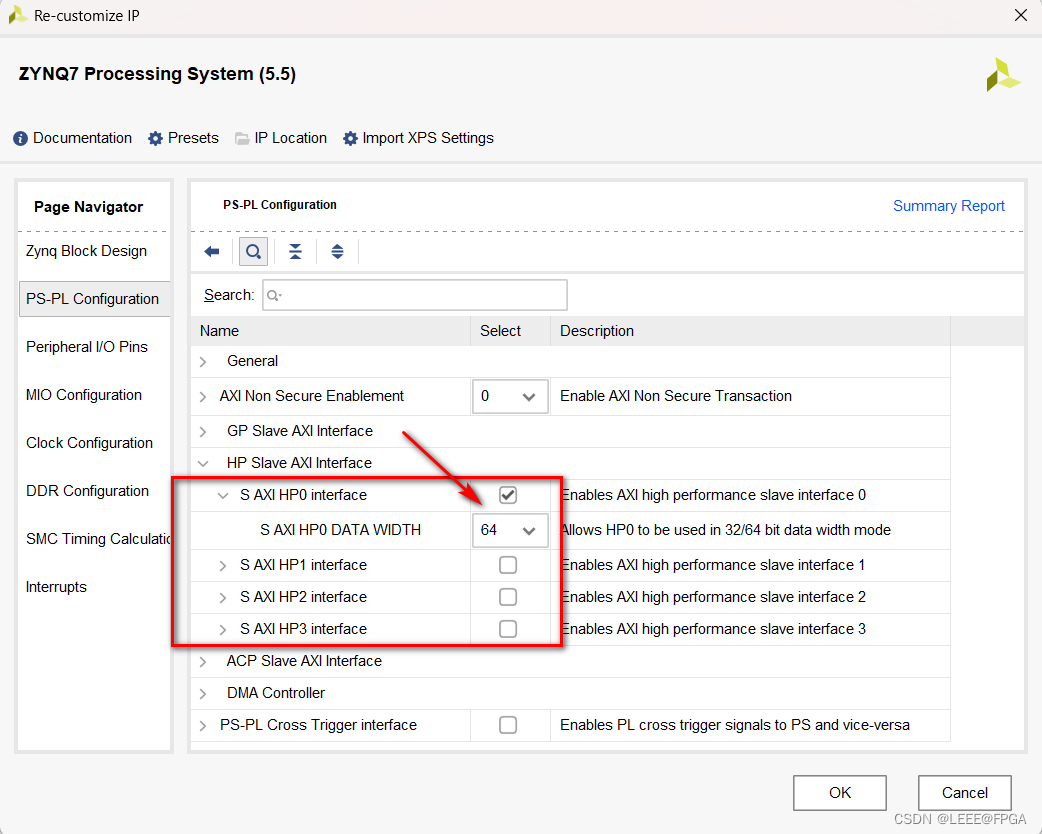

HP端口 (High Performance)
4個HP端口(PS→PL)
支持64位數據寬度，最高可達1500MB/s(每個端口)
帶FIFO緩沖，適合大數據量傳輸
ACP端口 (Accelerator Coherency Port)
1個ACP端口(雙向)
保持與CPU緩存一致性
適合需要與CPU緊密協作的加速器
參考學習：ZYNQ–PL讀寫PS端DDR數據
https://leeefpga.blog.csdn.net/article/details/138107870
4個主端口(PS→PL) + 2個從端口(PL→PS)
32位數據寬度，性能較低
適合控制信號和少量數據傳輸
二、非AXI接口方式

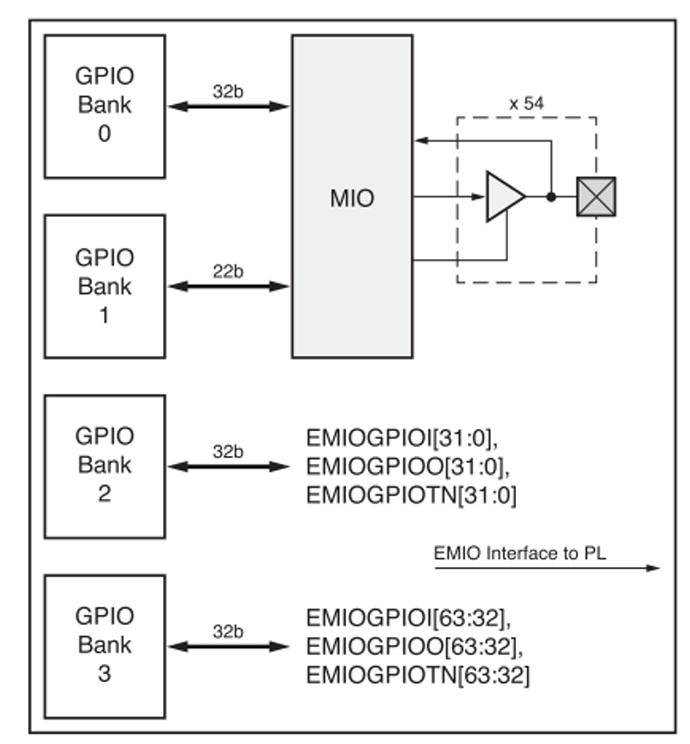

1. EMIO (Extended Multiplexed I/O)
通過PS的I/O外設擴展至PL
支持GPIO、SPI、I2C、UART等外設接口
特點：配置靈活，但帶寬有限
參考學習：ZYNQ學習（01） EMIO MIO
https://leeefpga.blog.csdn.net/article/details/136846551
ZYNQ PS端UART數據收發
https://leeefpga.blog.csdn.net/article/details/137007431
https://leeefpga.blog.csdn.net/article/details/139081862

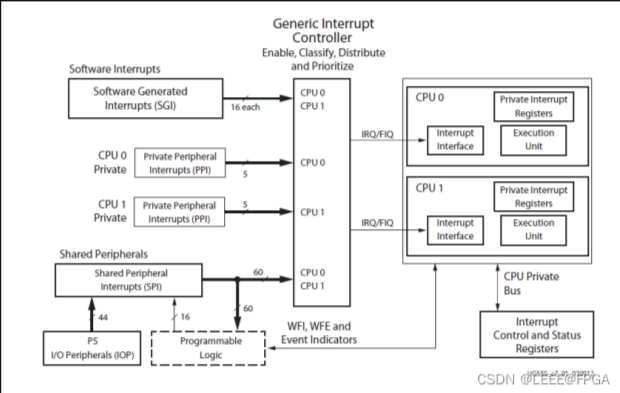

2. 中斷機制
PL→PS中斷
通過IRQ_F2P[15:0]引腳
支持電平觸發和邊沿觸發
可用于事件通知、異常處理
參考學習：ZYNQ PL 中斷請求
https://leeefpga.blog.csdn.net/article/details/134641174

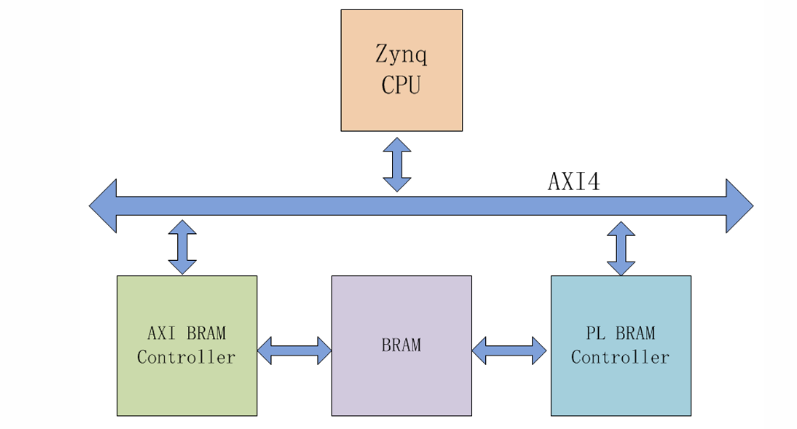

3. BRAM (Block RAM) 共享
通過PS和PL共享的片上存儲器
高速低延遲訪問
需要手動管理同步機制
參考學習：

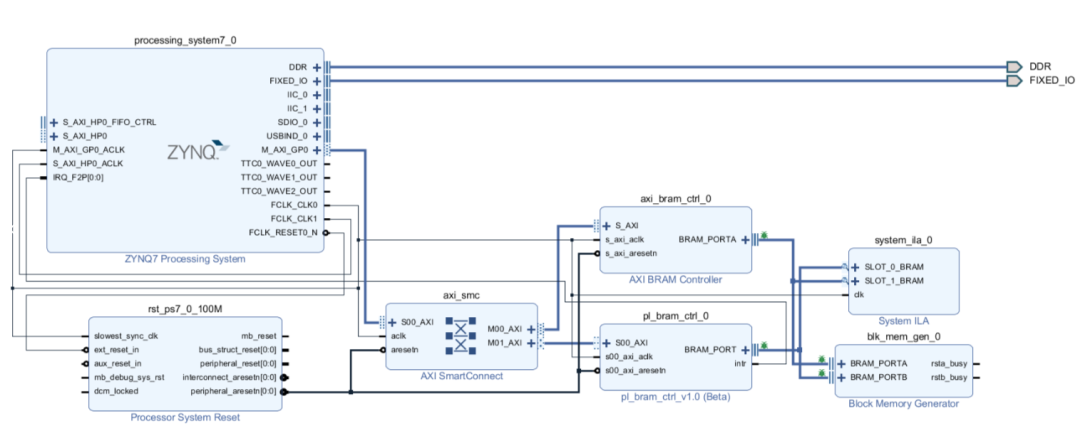

ZYNQ BRAM實現PS與PL數據交互
https://leeefpga.blog.csdn.net/article/details/138116215

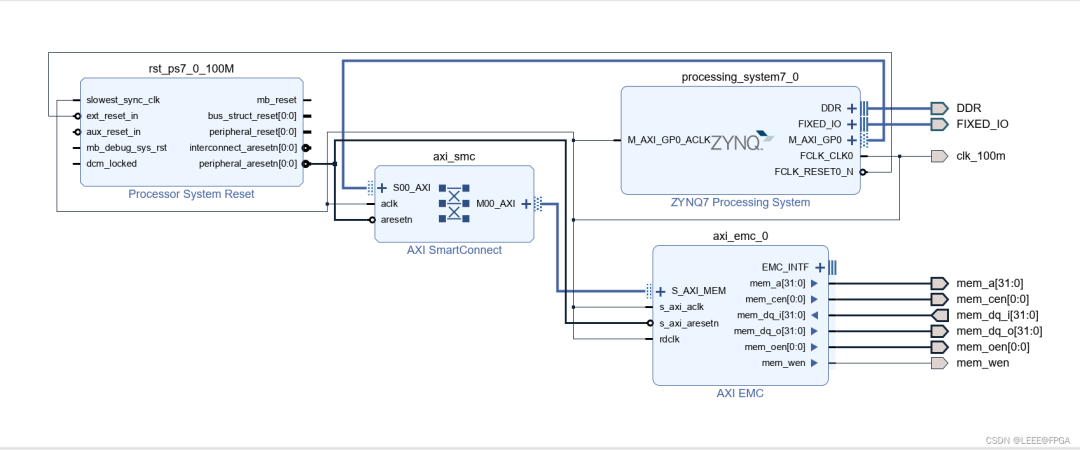

參考學習：ZYNQ EMIF進行PS與PL間的數據交互
https://leeefpga.blog.csdn.net/article/details/139289112
4. DMA傳輸
AXI DMA IP
支持內存與PL間高效數據傳輸
可配置為Scatter-Gather模式
減輕CPU負擔，提高吞吐量
參考學習：ZYNQ DMA環通測試
https://leeefpga.blog.csdn.net/article/details/138147558

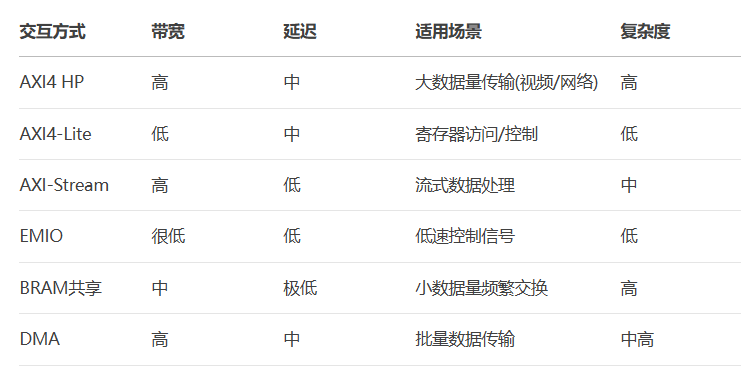

三、選擇指南
