在數字信號處理與工業實踐中，如何有效濾除噪聲、提取有用信號？本文將帶你深入理解LMS（最小均方）自適應濾波算法的核心原理及其在工程界的廣泛應用。
一、 LMS算法核心原理
LMS（Least Mean Square，最小均方）算法是基于隨機梯度下降的自適應濾波算法。它的核心思想是通過不斷迭代調整濾波器的權值，使得輸出信號與我們期望的信號之間的均方誤差達到最小。
系統模型定義：
輸入向量：x(n) = [x(n), x(n-1), ..., x(n-M+1)]^T 權值向量：w(n) = [w_0(n), w_1(n), ..., w_{M-1}(n)]^T 輸出信號：y(n) = w^T(n)x(n) 誤差信號：e(n) = d(n) - y(n) （d(n) 為期望信號）
核心執行步驟
- 初始化
：設定初始權值 w(0)（通常設為隨機小值或零），以及步長因子 μ（決定算法的收斂速度）。 - 計算輸出
：根據當前輸入和權值計算濾波器輸出 y(n) = w^T(n)x(n)。 - 計算誤差
：求期望信號與實際輸出之差 e(n) = d(n) - y(n)。 - 更新權值
：利用誤差和輸入信號更新權值 w(n+1) = w(n) + μ · e(n) · x(n)。 - 迭代循環
：重復步驟2至4，直至誤差收斂至可接受范圍或達到預設迭代次數。
關鍵公式：權值更新公式
w(n+1) = w(n) + μ · e(n) · x(n)
注：步長因子 μ 需滿足 0 < μ < 1 / (M · P_xx,max) 以保證系統穩定性（M 為階數，P_xx,max 為輸入信號自相關最大值）。
二、 五大核心應用領域
LMS算法因其計算簡單、實時性強的顯著優勢，在眾多信號處理場景中發揮著不可替代的作用：
- 回聲消除
：在視頻會議和VoIP通話中，模擬聲學路徑以抵消遠端語音回聲，確保本地語音清晰。 - 主動噪聲控制（ANC）
：應用于降噪耳機和工業降噪設備，通過生成反相噪聲在物理層面抵消環境噪聲。 - 信道均衡
：在數字通信接收機中，補償多徑傳播引起的碼間干擾（ISI），準確恢復原始信號。 - 抗干擾通信
：在衛星通信和無線通信系統中，有效抑制窄帶干擾，大幅提升信號傳輸的可靠性。 - 系統辨識
：用于估計未知動態系統（如揚聲器特性、未知信道）的脈沖響應模型。
三、 典型工程實踐案例
1. 衛星通信抗干擾
在Simulink環境中搭建LMS濾波器模型，將干擾參考信號作為輸入，實時抑制強烈的窄帶干擾。
優化效果：
誤碼率：2% ? 0.005%
干擾抑制比：> 25dB
2. 智能車電磁干擾抑制
針對賽場復雜的射頻干擾（如80MHz信號），采用LMS算法處理電磁傳感器信號。利用Cortex-M4的DSP指令集進行硬件加速計算。
優化效果：
信噪比：18dB ? 36dB
單次迭代耗時：僅需 142μs，確保PID控制平穩。
3. 音頻信號實時處理
基于TI TMS320C6713 DSP芯片實現LMS濾波器，專注于音頻信號的實時降噪。
優化效果：
相比純軟件實現，運算速度大幅躍升，完美滿足高標準實時音頻處理需求。
4. 5G通信基帶FPGA加速
在高速通信或雷達信號處理中，采用FPGA實現LMS自適應算法。通過流水線設計（Pipelining）與高度并行處理架構，充分利用FPGA內部的DSP切片（DSP Slices）和分布式RAM。
架構特點與優化：
- 定點數運算優化：
將浮點算法轉化為定點數運算，極大降低邏輯資源消耗，同時保持可接受的量化誤差。 - 時序優化：
利用寄存器打拍技術縮短關鍵路徑，提升系統最高運行時鐘頻率。 - 應用優勢：
在納秒級延遲要求下完成信道均衡與干擾對消，吞吐率遠超傳統DSP處理器。
四、 MATLAB仿真實踐：音頻降噪
為了更直觀地理解LMS算法的工程效果，以下提供一段標準的MATLAB仿真代碼。該代碼完整演示了從信號生成到噪聲濾除的全過程：
- 生成正弦信號
：作為期望提取的有用信號。 - 添加高斯白噪聲
：模擬實際環境中的寬帶噪聲干擾。 - LMS迭代濾波
：利用誤差信號不斷更新濾波器權值，實現自適應降噪。 - 誤差收斂分析
：通過繪制學習曲線，觀察算法的收斂速度與穩態誤差。
close all;
clear all;
clc;
% 參數設置
g = 10; % Monte Carlo仿真次數（語音處理可減少次數）
N = 4800; % 語音信號長度（1秒 @ 48kHz）
k = 256; % FIR濾波器長度
u = 1/512; % LMS步長因子
snr_dB = 3; % 信噪比（dB）
fs = 48000; % 采樣率
% 讀取語音信號（請確保文件存在）
% [s, fs_read] = audioread('speech.wav');
% if fs_read ~= fs
% s = resample(s, fs, fs_read); % 重采樣至48kHz
% end
%生成正弦信號序列
t=1:N;
s=sin(0.5*pi*t); %生成正弦波信號
s = s(:)'; % 轉為行向量
s = s(1:min(N, length(s))); % 截取前N點
N = length(s); % 更新長度
% 初始化
pp = zeros(g, N-k);
xn = zeros(1, N);
y = zeros(1, N);
w = zeros(1, k);
e = zeros(1, N);
for q = 1:g
noise = randn(1, N); % 高斯白噪聲
noise_power = var(noise);
signal_power = var(s);
alpha = sqrt(signal_power / (noise_power * 10^(snr_dB/10)));
xn = s + alpha * noise; % 加噪語音信號
d = s; % 期望信號為干凈語音
y(1:k) = xn(1:k);
% LMS算法
for i = (k+1):N
XN = xn((i-k+1):i);
y(i) = w * XN';
e(i) = d(i) - y(i);
w = w + u * e(i) * XN;
end
pp(q, :) = (e(k+1:N)).^2;
end
% 誤差均方曲線
bi = mean(pp, 1);

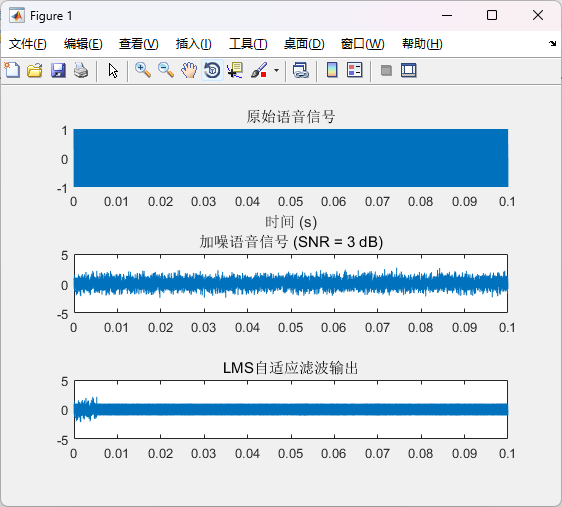

% 圖形顯示
figure;
subplot(3,1,1);
plot((0:N-1)/fs, s); title('原始語音信號'); xlabel('時間 (s)');
subplot(3,1,2);
plot((0:N-1)/fs, xn); title(['加噪語音信號 (SNR = ', num2str(snr_dB), ' dB)']);
subplot(3,1,3);
plot((0:N-1)/fs, y); title('LMS自適應濾波輸出');

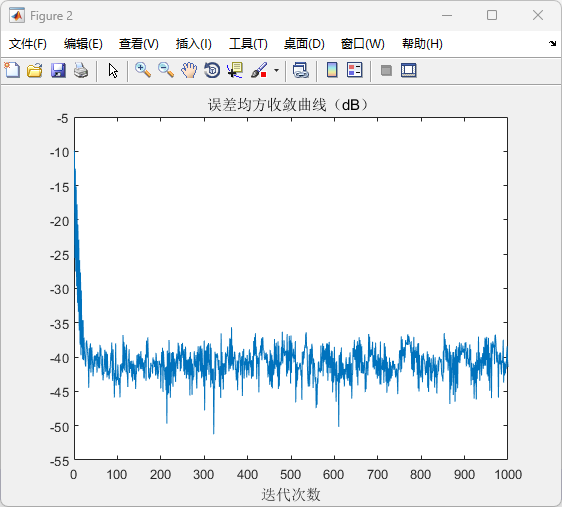

figure;
plot(10*log10(bi(1:1000))); title('誤差均方收斂曲線（dB）'); xlabel('迭代次數');
