GAAFET 與 FinFET：全方位納米片的“晶體管”
全環繞柵極晶體管（GAAFET）是半導體技術領域的一項重大突破，代表著對鰭式場效應晶體管（FinFET）架構的進一步演進。作為新一代多柵極晶體管，GAAFET通過將導電通道從傳統的垂直鰭片結構轉變為納米片結構，實現了更優越的柵極控制能力。
FinFET由加州大學伯克利分校的胡正明教授（Chenming Hu）于1999年發明，通過將平面晶體管（MOSFET）結構革新為三維立體鰭片設計，使柵極三面包裹溝道，成功解決了25nm以下節點的MOSFET漏電和短溝道效應問題，延續了摩爾定律的生命周期。這一革命性技術被公認為半導體行業50年來的重大突破。英特爾于2011年率先商用后，臺積電、三星等廠商相繼采用，推動了7nm至5nm工藝的發展。
然而，隨著摩爾定律的持續推進，芯片制造工藝不斷向更小節點邁進，FinFET技術也開始顯現出與當年平面MOSFET類似的局限性。當鰭片間距縮小到一定程度時，相鄰鰭片之間的漏電流問題會顯著加劇。這不僅導致功耗上升，還會影響晶體管在關閉狀態下的控制能力，最終造成能效下降。FinFET面臨著以下核心挑戰：
●柵極控制弱化：當鰭片寬度不斷減小時，柵極對漏電流的控制效率降低，即出現"柵極泄漏"現象
●結構局限性：雖然柵極從三面包裹鰭片，但底部仍與硅襯底接觸，形成潛在的漏電路徑
●電阻增加：過薄的鰭片結構會導致電阻上升，影響靜電控制效果
GAAFET：從鰭片到納米片 5nm以下節點的FinFET替代方案

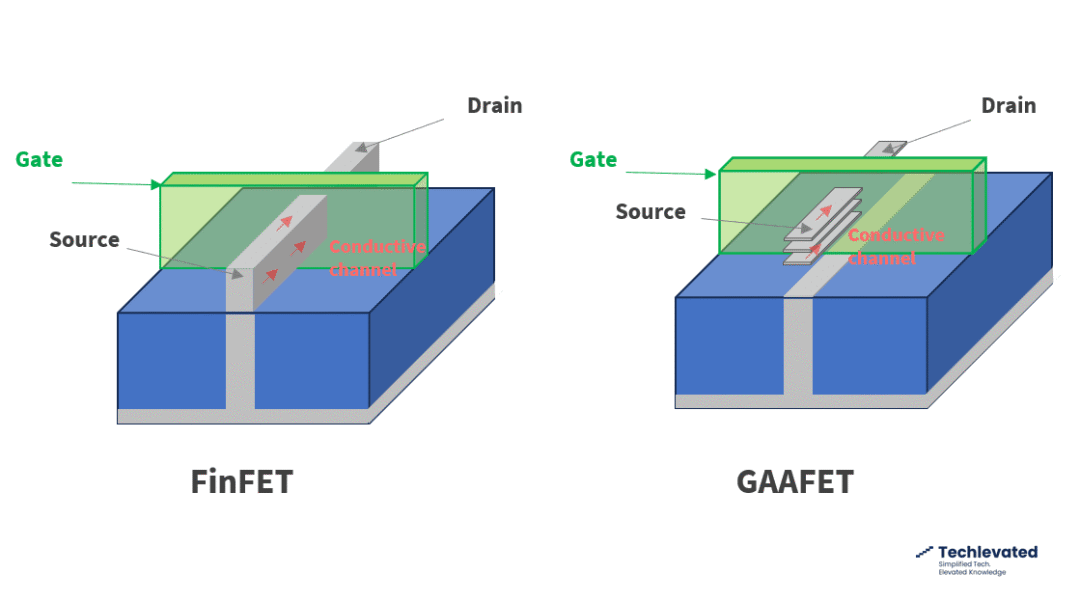

在5nm及更先進工藝節點，GAAFET（全環繞柵極晶體管） 正逐步取代 FinFET，其核心創新在于用水平堆疊的納米片替代傳統的垂直鰭片結構。在FinFET中，導電通道僅被柵極三面包裹，而GAAFET的柵極則完全環繞納米片的四個面，徹底消除了FinFET底部與襯底的接觸問題。這種設計大幅提升了靜電控制能力，使晶體管尺寸得以進一步微縮。預計到2030年，GAAFET將成為最先進半導體器件的標準架構。
GAAFET的商業化進展
目前，三星已在3nm工藝節點（MBCFET技術）中采用GAAFET，相比45nm工藝，其功耗降低16%，芯片面積縮小5%。臺積電也計劃在2025-2026年推出基于GAAFET的N2工藝，預計在相同性能下，功耗可降低15%-30%，同時芯片密度提升3倍。
GAAFET的制造挑戰
盡管GAAFET性能優越，但其制造復雜度和成本遠高于FinFET，因此初期將僅用于高端移動設備和高性能計算（HPC）芯片。關鍵挑戰包括：
1. 更復雜的蝕刻工藝：
? 需要多步蝕刻以精確控制柵極形狀，并去除犧牲材料而不損傷其他IC層。
2. 更高精度的沉積技術：
? 傳統化學氣相沉積（CVD）難以滿足需求，必須采用原子層沉積（ALD），逐層構建原子級平整的薄膜，減少表面缺陷。
這些挑戰使得GAAFET的良率和量產成本成為行業關注焦點，但隨著技術進步，GAAFET有望在未來成為主流半導體架構。
