在電路原理設計階段，為了降低電路之間的互相干擾，工程師一般會引入不同的GND地線，作為不同功能電路的0V參考點，形成不同的電流回路。

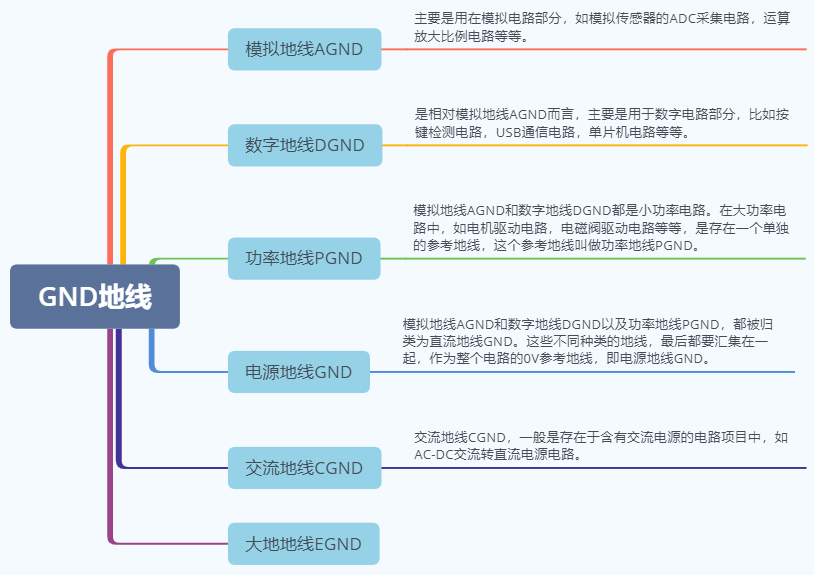

01
GND地線的分類
02
細究GND的原理
一個地線GND怎么會有這么多區分，簡單的電路問題怎么弄得這么復雜？為什么需要引入這么多細分的GND地線功能呢？工程師一般針對這類GND地線設計問題，都簡單的統一命名為GND，在原理圖設計過程中沒有加以區分，導致在PCB布線的時候很難有效識別不同電路功能的GND地線，直接簡單地將所有GND地線連接在一起。雖然這樣操作簡便，但這將導致一系列問題：
1、信號串擾。假如將不同功能的地線GND直接連接在一起，大功率電路通過地線GND，會影響小功率電路的0V參考點GND，從而產生不同電路信號之間的串擾。
2、信號精度。模擬電路的考核核心指標就是信號的精度。失去精度，模擬電路也就失去了原本的功能意義。交流電源的地線CGND由于是正弦波，是周期性的上下波動變化，它的電壓也是上下波動，不是像直流地線GND一樣始終維持在一個0V上不變。將不同電路的地線GND連接在一起，周期性變化的交流地線CGND會帶動模擬電路的地線AGND變化，這樣就影響了模擬信號的電壓精度值了。
3、EMC實驗。信號越弱，對外的電磁輻射EMC也就越弱；信號越強，對外的電磁輻射EMC也就越強。假如將不同電路的地線GND連接在一起，信號強電路的地線GND，直接干擾了信號弱電路的地線GND，后果是原本信號弱的電磁輻射EMC，也成為了對外電磁輻射強的信號源，增加了電路處理EMC實驗的難度。
4、電路可靠性。電路系統之間，信號連接的部分越少，電路獨立運行的能力越強；信號連接的部分越多，電路獨立運行的能力就越弱。試想，如果兩個電路系統A和電路系統B，沒有任何的交集，電路系統A的功能好壞是不能影響電路系統B的正常工作，同樣電路系統B的功能好壞也不能影響電路系統A的正常工作。假如在電路系統中，將不同功能的電路地線連接在一起，就相當于增加了電路之間干擾的一個聯系紐帶，也即降低了電路運行的可靠性。
03
手把手教你畫“GND”
“GND”在一塊PCB板上的重要程度，不亞于水對人體的重要程度。怎么畫好“GND”呢？只要注意下面這幾點就可以了。
1、做好分區“GND”
在PCB板上，不同的模塊功能會分布在不同的位置，而對應模塊的“GND”要求也會不一樣。

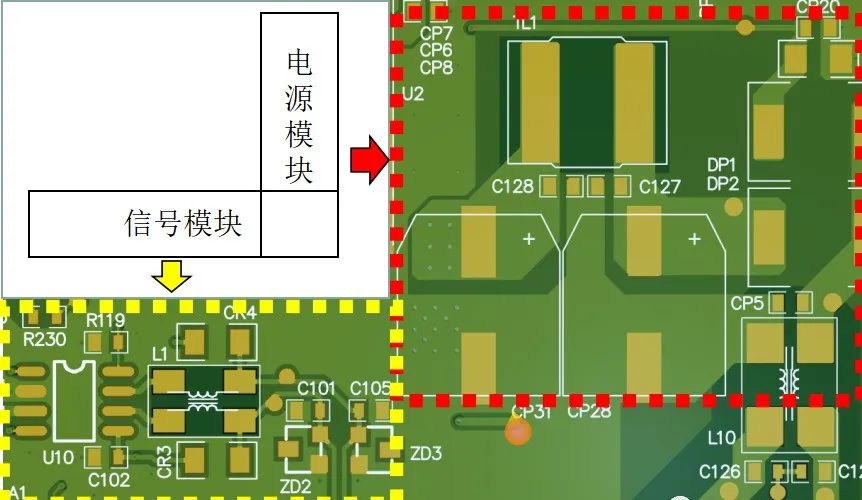

下圖是一個電源地與信號地沖突的畫板，此電路中電源的GND實際作用是“電源負極”而不是“0V參考地”，而信號部分的GND實際作用是“0V參考地”。
在這種情況下，電源地的不干凈就導致了信號部分受干擾！這樣的情況處理的方式分兩種：
1.將信號部分的地與電源部分的GND分開，不要直接連接；
2.將信號部分的GND掏空，如果需要供電，就以走線的方式去供電。
還有一些受制于結構導致的，某一個模塊本應完整的GND，被其他走線分割成多個區域的跨步GND。

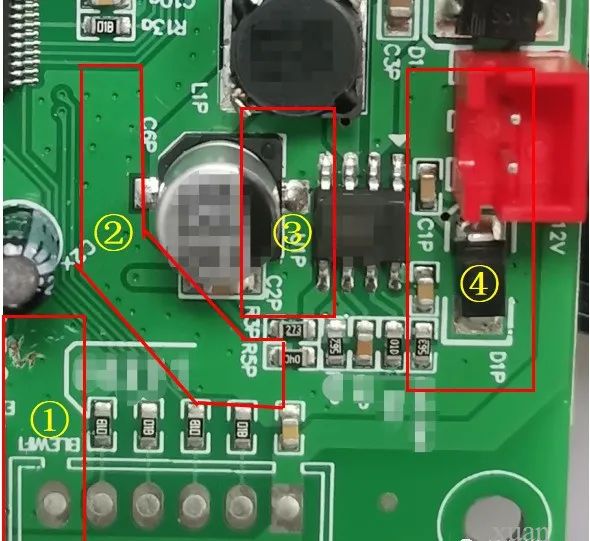

例如下圖的PCB電路所示，電源輸入的負極接上PCB板后直接變成“GND”也就是①位置，往電源模塊過去的方向上，①與②之間被信號線隔斷；②與③之間被5V輸出隔斷；
而③與④之間被芯片的使能隔斷。這樣布局的GND雖然用萬用表上測量是連通的，但是從原理圖上的走線先后順序，以及高頻狀態下的“地阻抗”來說都是不合理的。尤其是電源這個模塊作為EMC問題的核心之一，地的布局一定要在同一層是完整的！
在給PCB整個板子覆銅或者鋪地時，經常會有一些地方因為其他位置的走線或者過孔導致“GND”與“GND”之間出現“小蠻腰”！

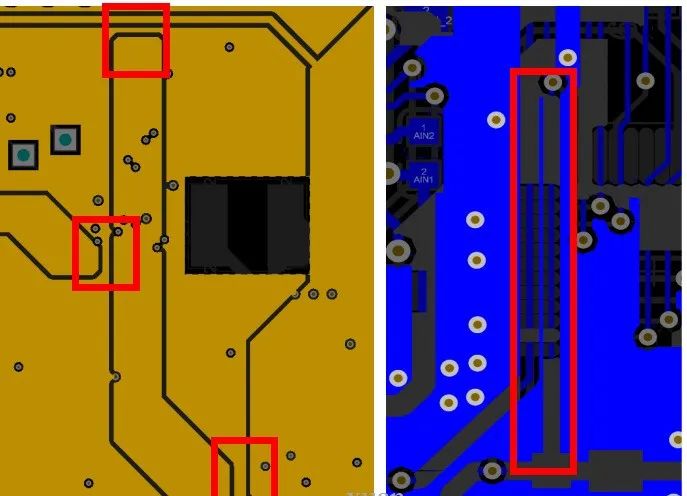

例如下面兩張圖片里面，左邊是“小蠻腰”類型的GND，右邊是“豬尾巴”類型的GND，這兩種樣式的GND對于EMI和EMS來說，都不是一個好的layout！“小蠻腰”類型的GND可以對其進行加寬，或者過于狹小的區域直接禁止鋪銅，而“豬尾巴”類型的GND最好不去鋪銅切掉，如果是其他功能需要，就多增加過孔，確保接地OK。
PCB板上的“GND”需要工程師的反復檢查，以及全局布局的考慮，不要圖方便而敷衍了事，也不要為了接地而接地！
在鋪銅“GND”的時候，一定要注意區分各個部分的GND能否通鋪，密密麻麻的走線之間是否有“不合理”的GND，以及“GND”在各個區域的實際作用！
