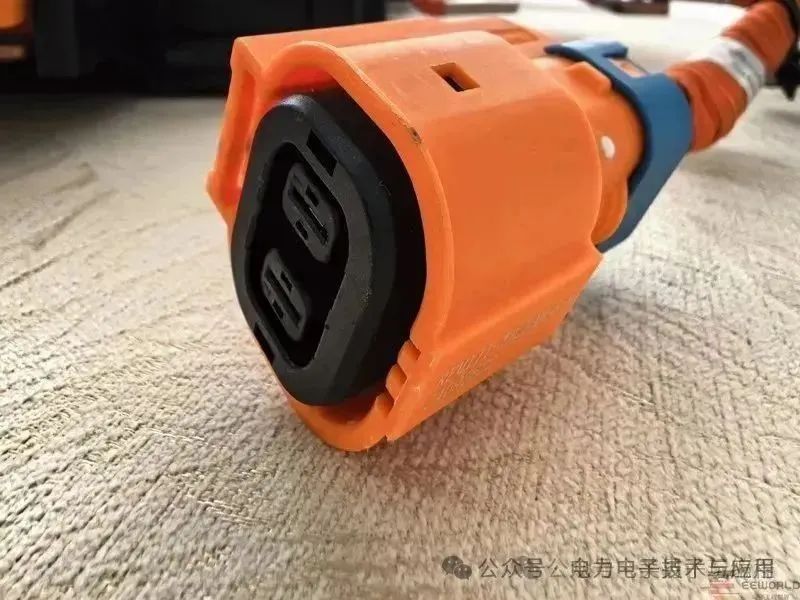

拆解小米 SU7 的動力電池 BMS 單元時，第一印象便是其重量感 —— 內部密布著大量導電銅排。

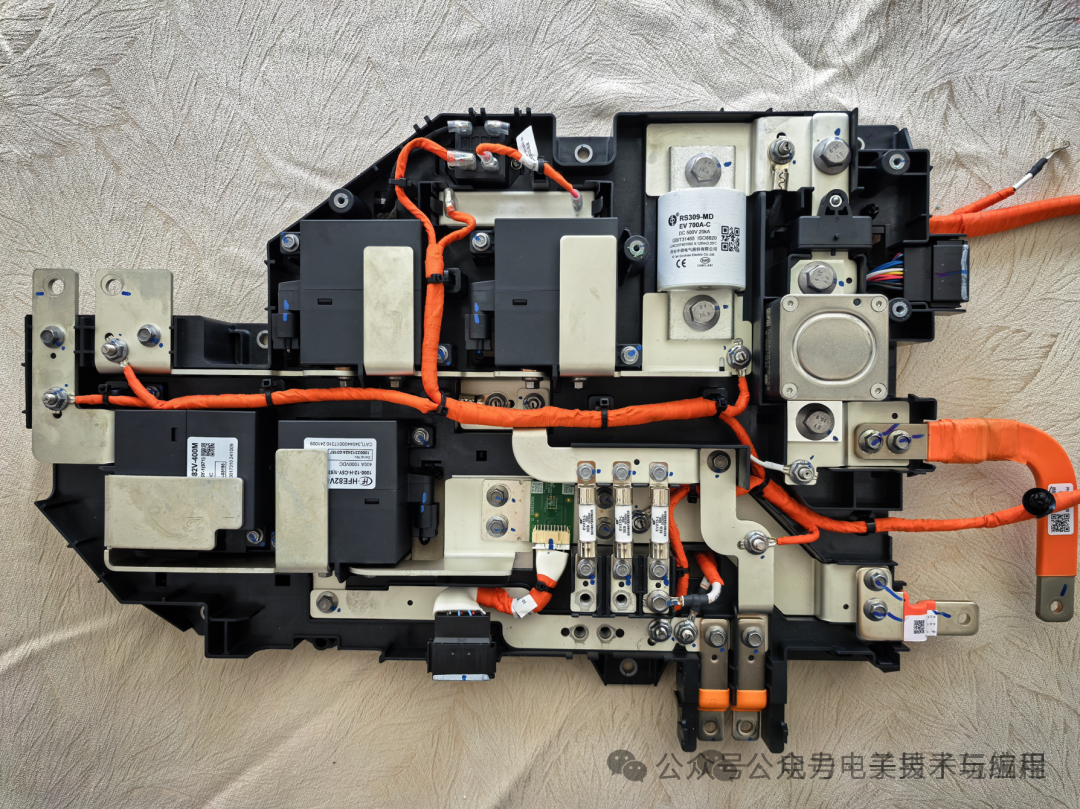

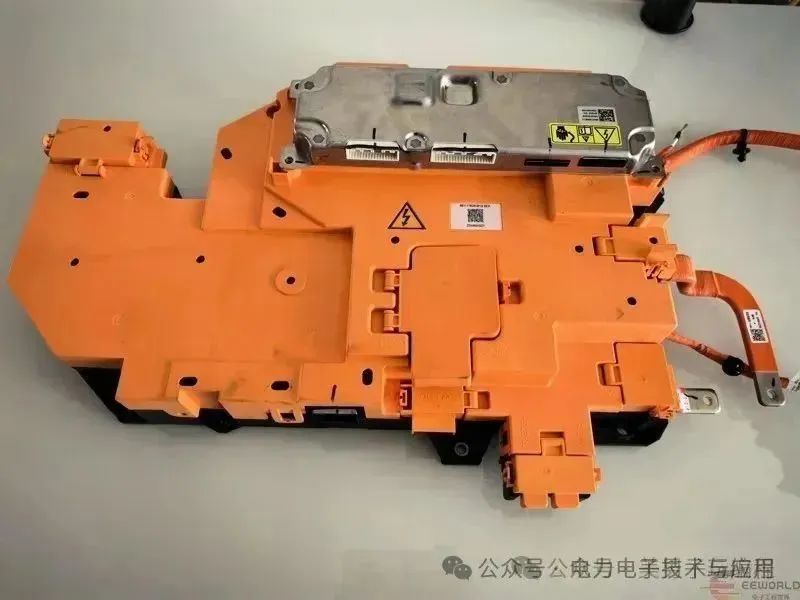

從外部看，整個單元最外層是 BMU 模塊。拆開上蓋后，內部的功率器件一目了然，像爆炸保險絲、繼電器、電流傳感器等核心部件都集中在這里。

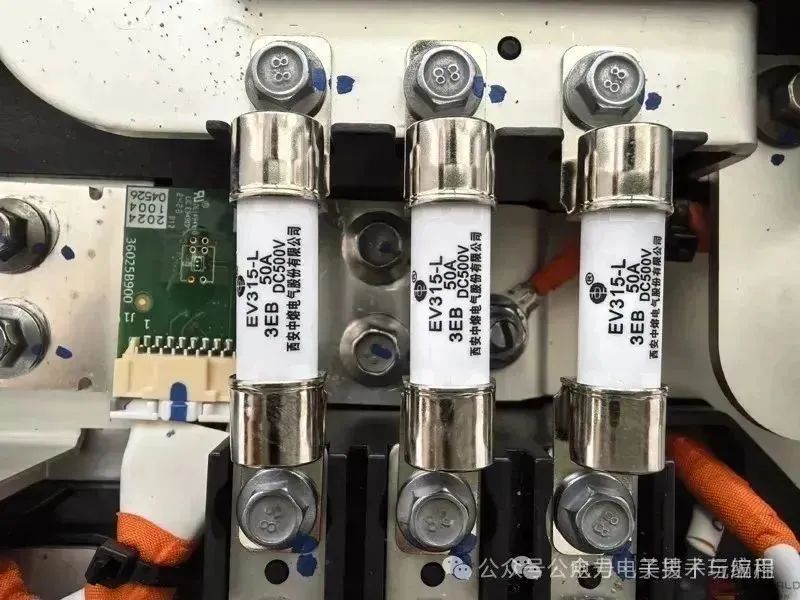

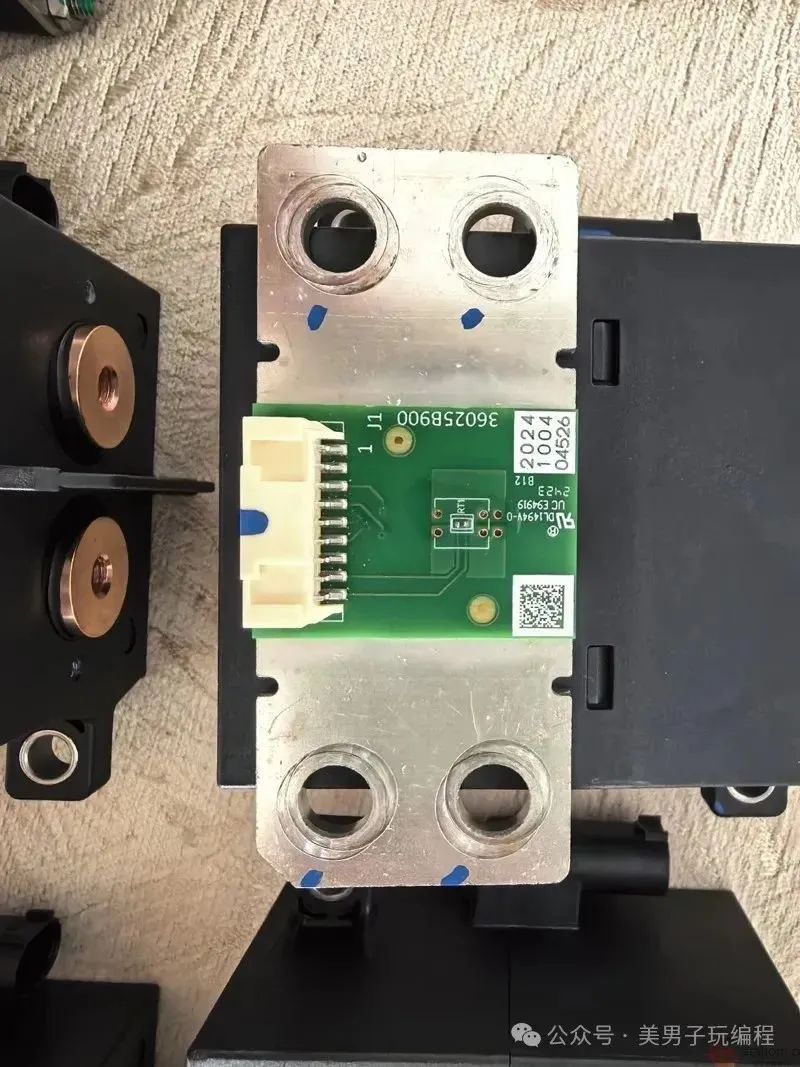

先看保險絲部分：這里的保險絲幾乎都來自西安中熔電器，其中有 3 顆 50A 規格的。左側一塊綠色板子推測是檢流電阻，其適配的電流達到幾百安，也是首次見到這么大規格的，含銅量相當高。

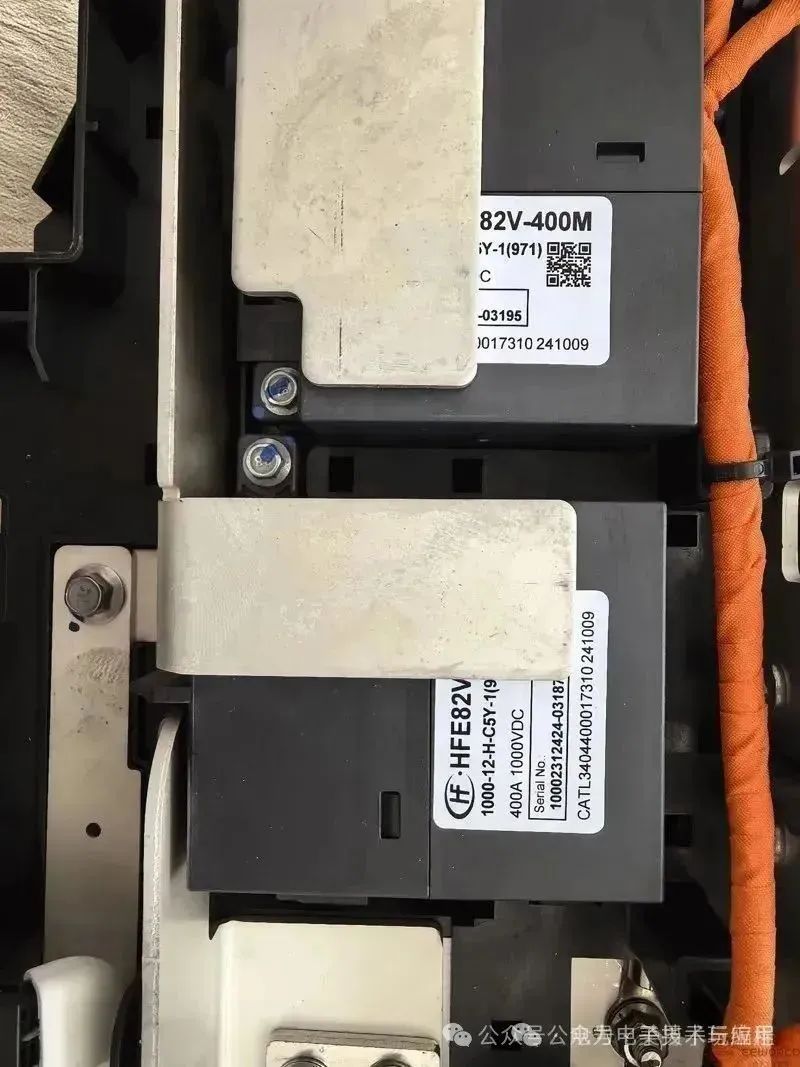

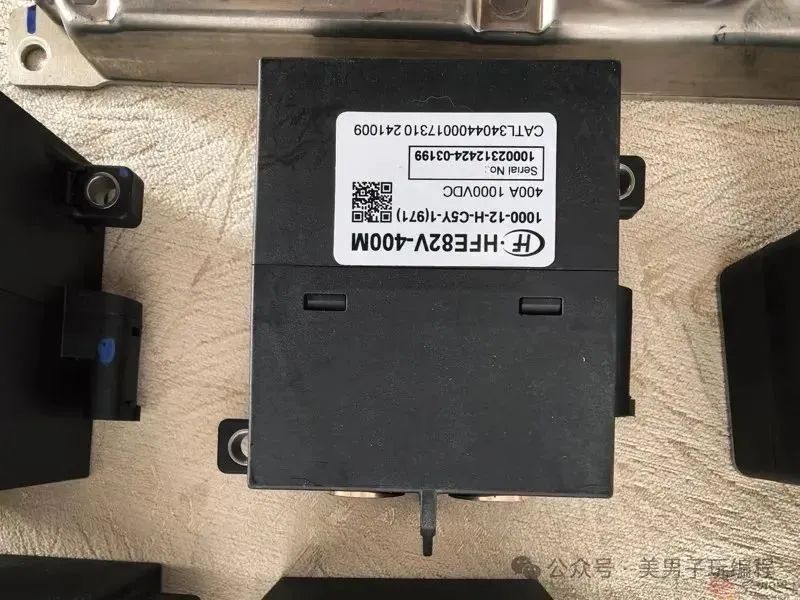

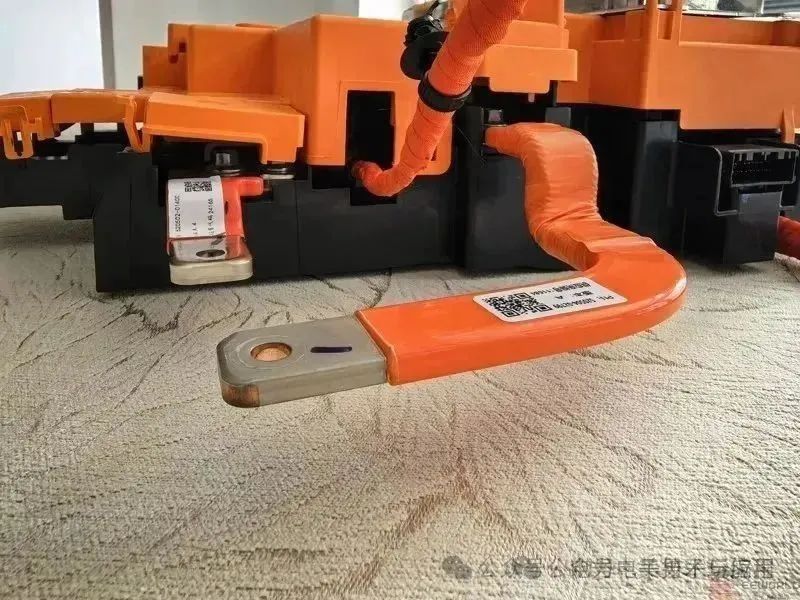

功率部分的設計尤為扎實，采用的是又厚又重的鍍銀大銅排，用料肉眼可見地扎實。負責電路路徑管理的是 4 顆宏發 HFE82V-400M 繼電器，額定參數為 400A、1000V。

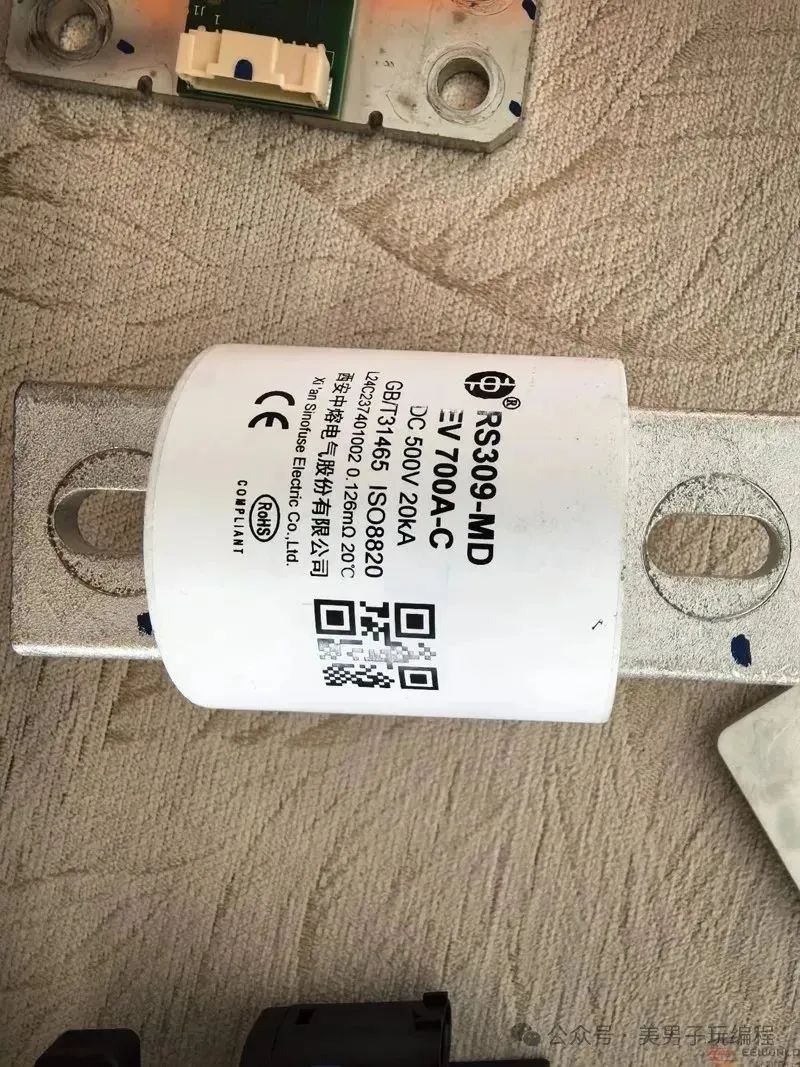

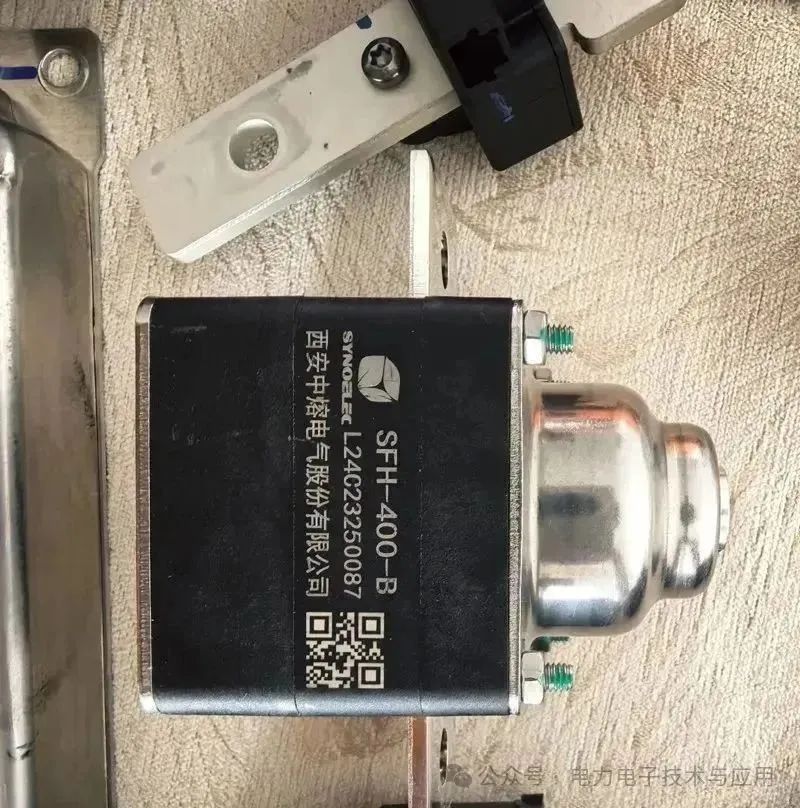

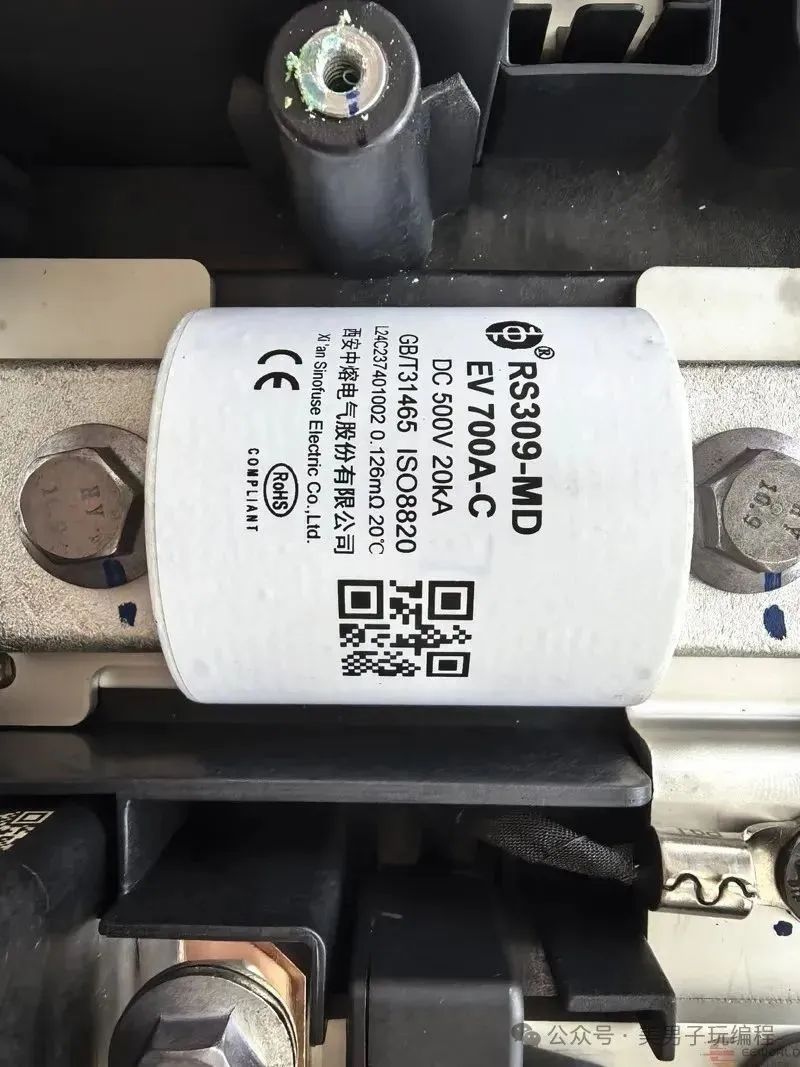

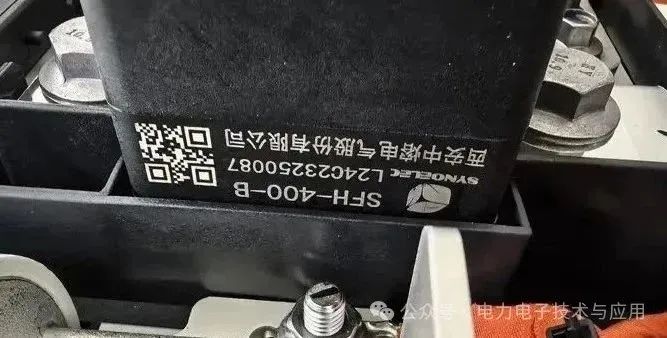

大電流保險絲同樣分量不輕，用的是西安中熔的 RS309-MD EV 700A-C，額定電流 700A。值得注意的是，在這顆保險絲前端，還串聯了一顆型號為 SFH-400B 的器件，疑似 pyrofuse 爆炸保險絲 —— 其原理類似安全氣囊，通電后會觸發爆炸以切斷銅排，起到安全保護作用。

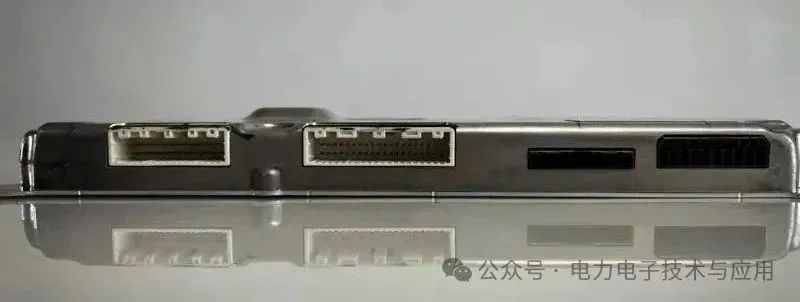

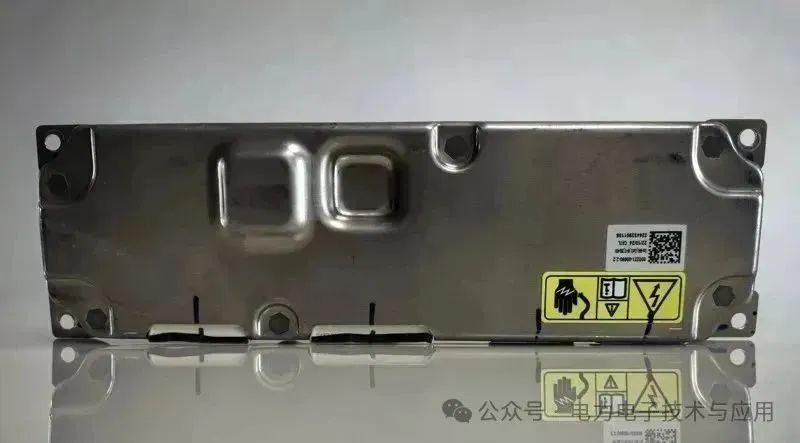

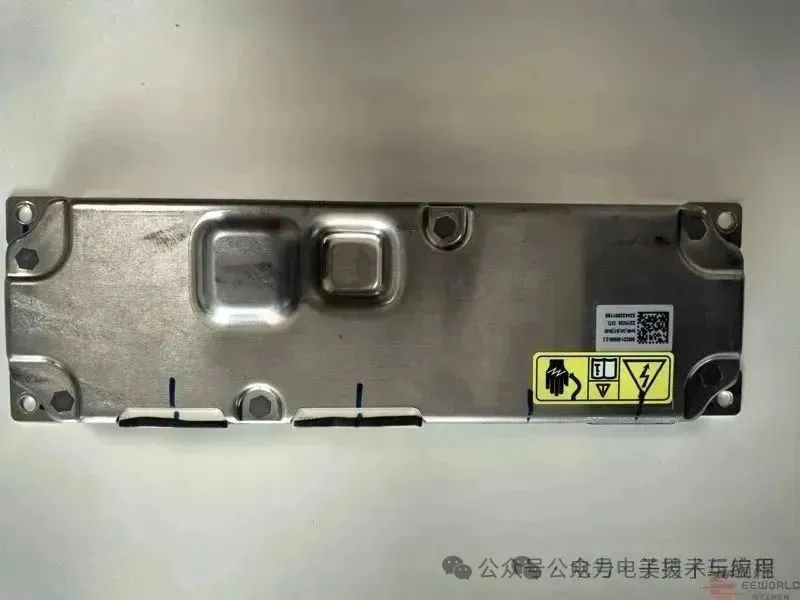

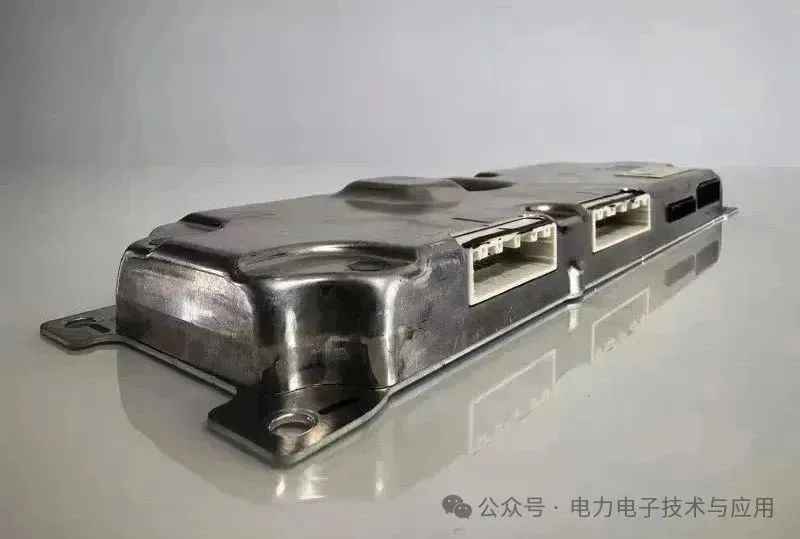

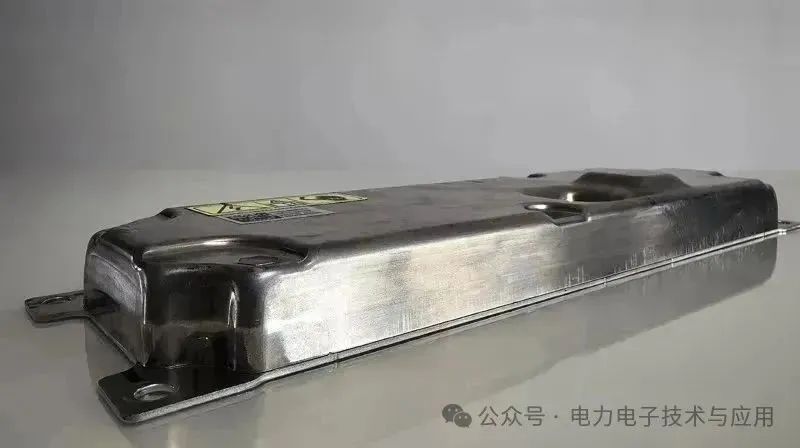

而整個 BMS 的核心控制單元，則藏在下方一個金屬盒內，即 BMU 模塊。和周?chē)裰氐拇筱~排相比，這個核心單元顯得格外單薄。

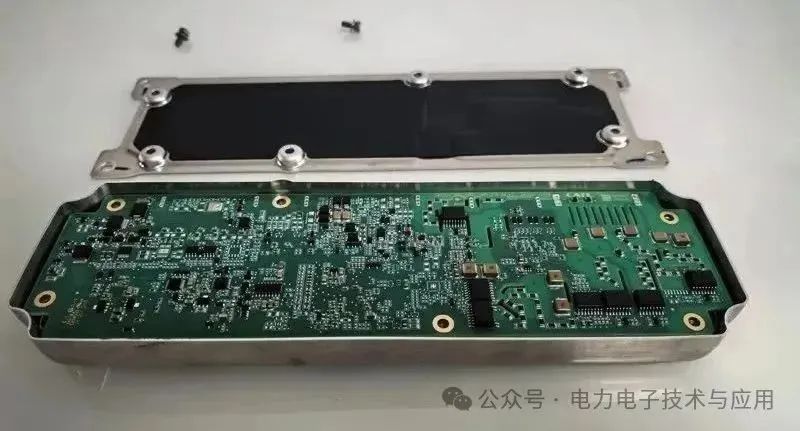

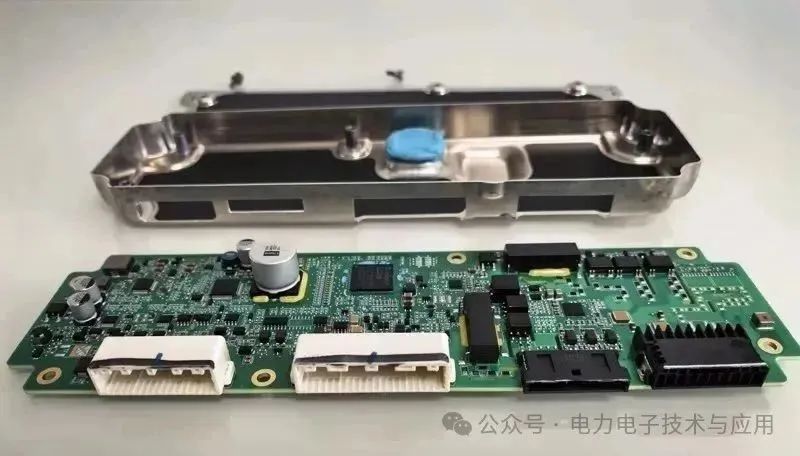

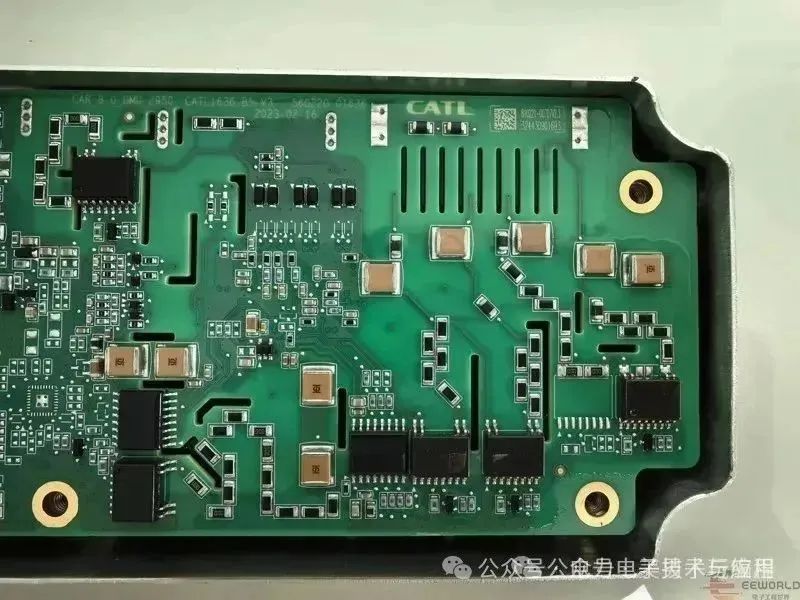

拆解 BMU 模塊并不復雜，擰下幾顆螺絲就能打開外殼，取出內部的電路板。板子做了三防處理，這使得部分芯片的絲印不太容易辨認。

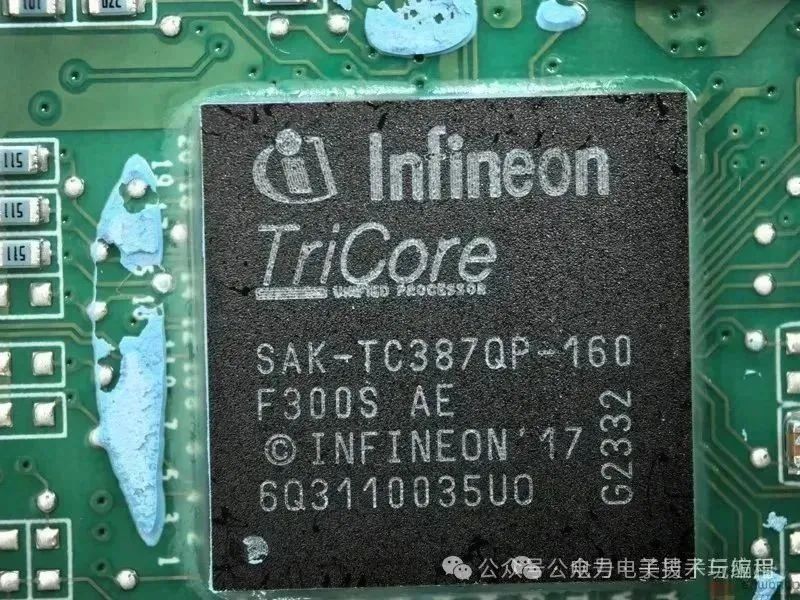

能看清的芯片中，主控是英飛凌的 SAK-TC387QP-160，因其功率較大，通過導熱材料與外殼緊密連接以輔助散熱。

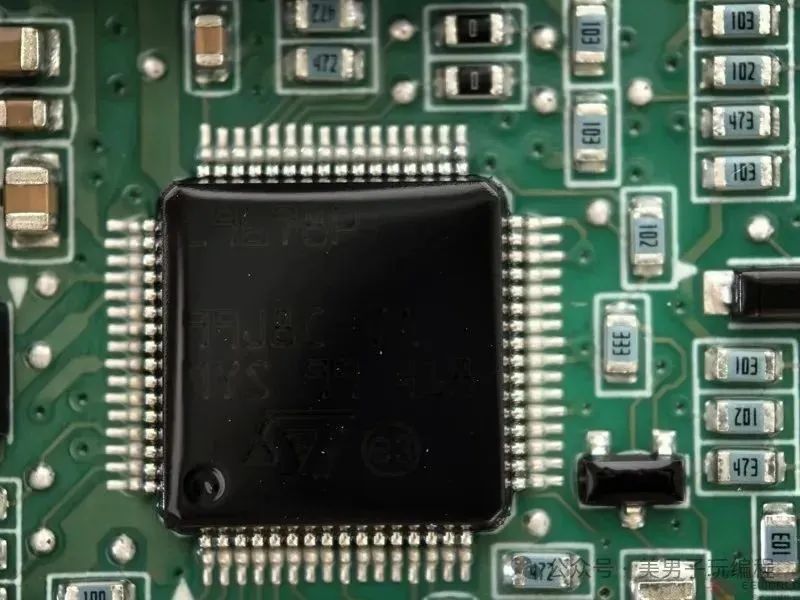

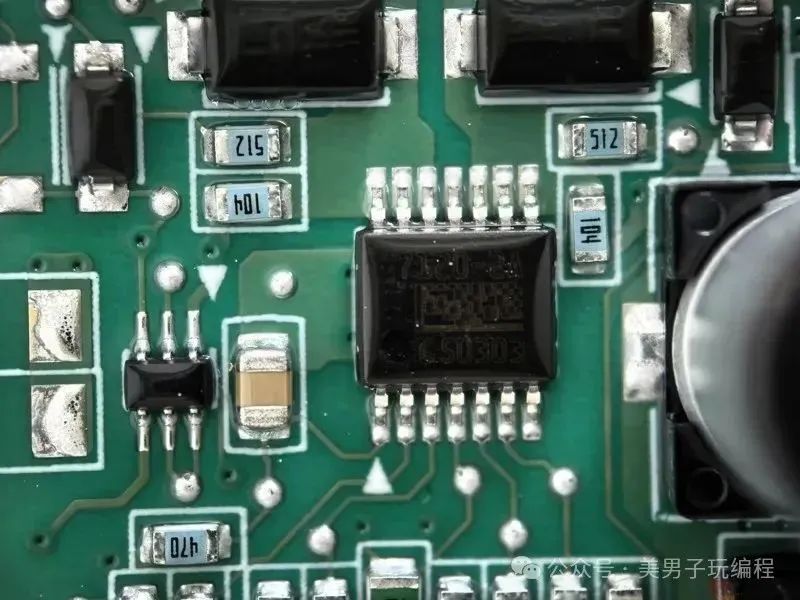

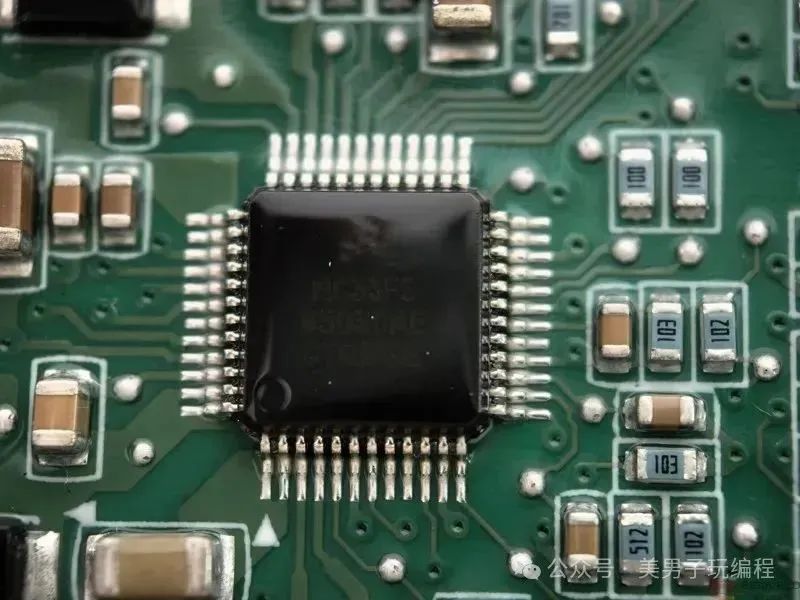

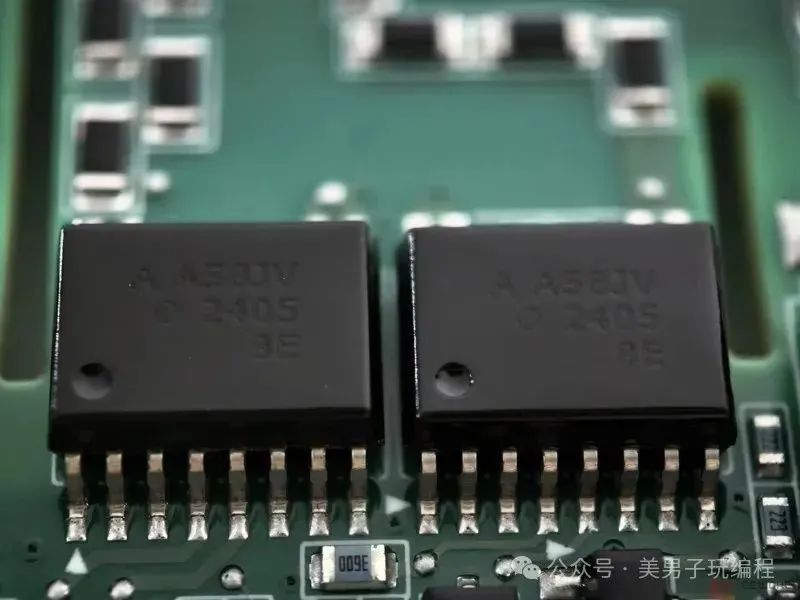

此外，還有幾顆明確型號的芯片：絲印為 A58JV 的是博通（BROADCOM）的車規級光耦合 MOSFET（帶 R2Coupler?隔離技術）；7120-2A 對應英飛凌的 BTS7120-2，這是一款智能高側電源開關，具備保護與診斷功能；MC33FS6503CAE 則是恩智浦（NXP，原飛思卡爾）的 FS65 系列系統基礎芯片（SBC），可為 MCU 供電，集成了 DC-DC 開關穩壓器、線性穩壓器及超低功耗模式；L9678P 是意法半導體（ST）的車用可配置安全氣囊 IC，目前暫不確定它是否用于控制 pyrofuse 爆炸保險絲。

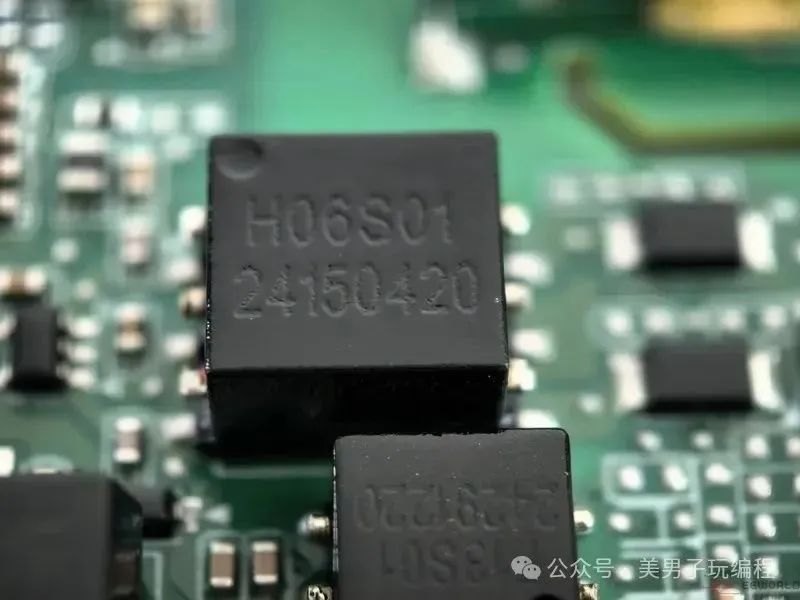

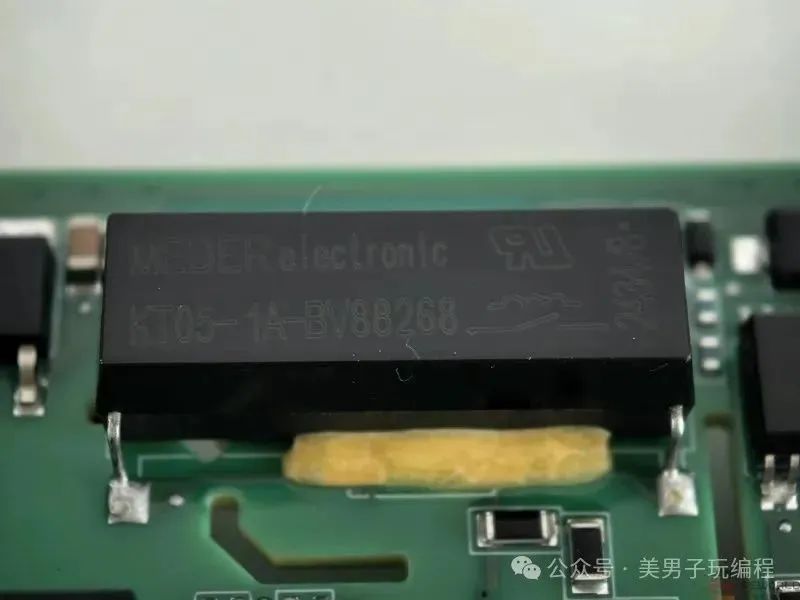

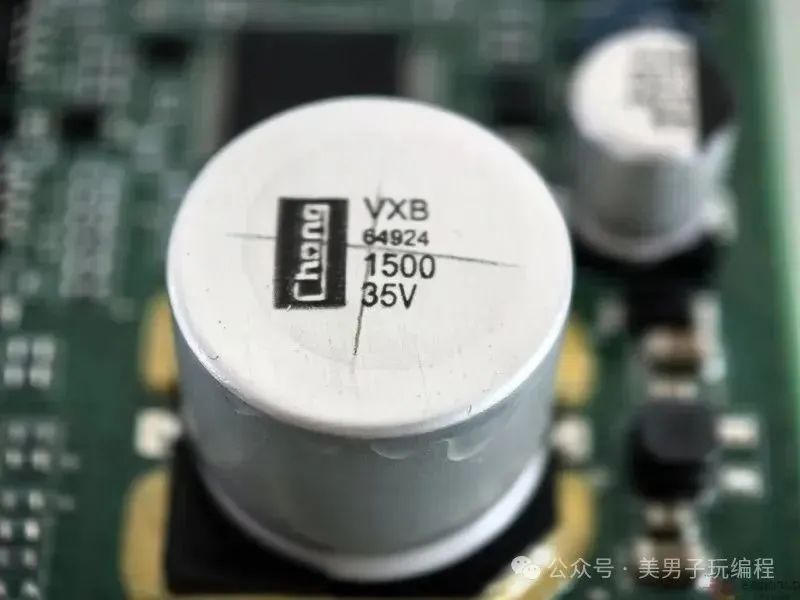

板上還有一個顯眼的部件 —— 一顆 35V 的大電容。除此之外，也有一些 “高個子” 元件暫時未查到詳細資料。

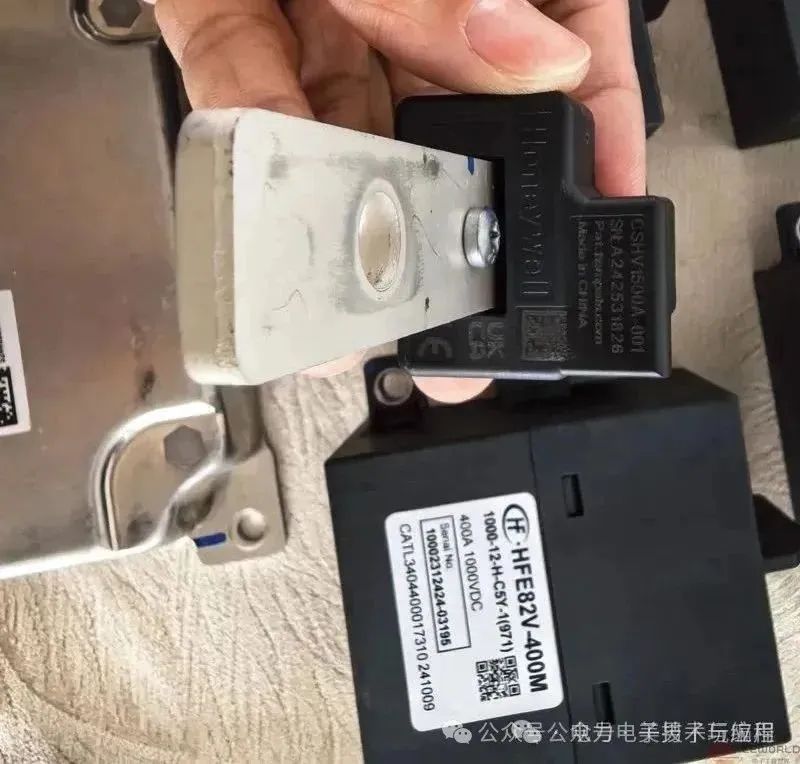

從整體零件來看，拆下來的關鍵部件包括：pyrofuse 爆炸保險絲、400A 的宏發繼電器、700A 的西安中熔保險絲、疑似檢流電阻的綠色板子，以及霍尼韋爾的 1500A 電流傳感器。若排除螺絲，幾乎所有零件都能在下方圖片中完整呈現。

BMS中的電流傳感器，也可以選用成都芯進電子的非接觸方案CC6925.

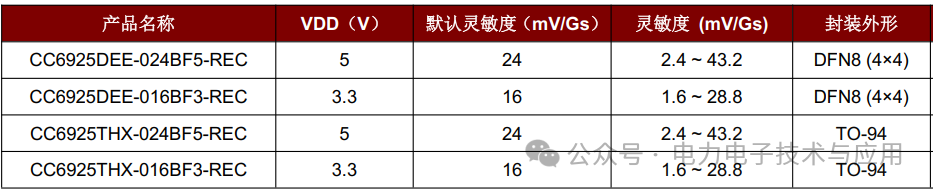

芯進電子的無需磁芯的CC6925電流傳感器方案助力DC-DC電源內電流傳感器部分體積縮小化。多個量程可以選擇，最大支持測量1500A電流。250k帶寬，基本涵蓋市面上所有的電源開關頻率需求。

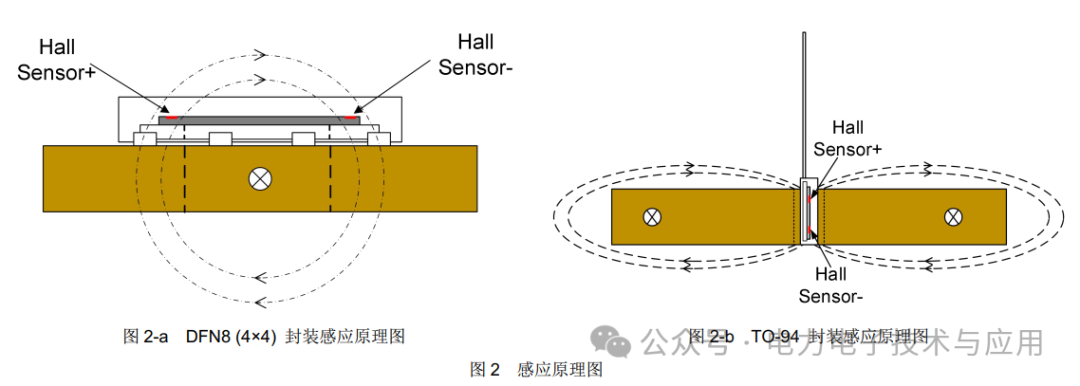

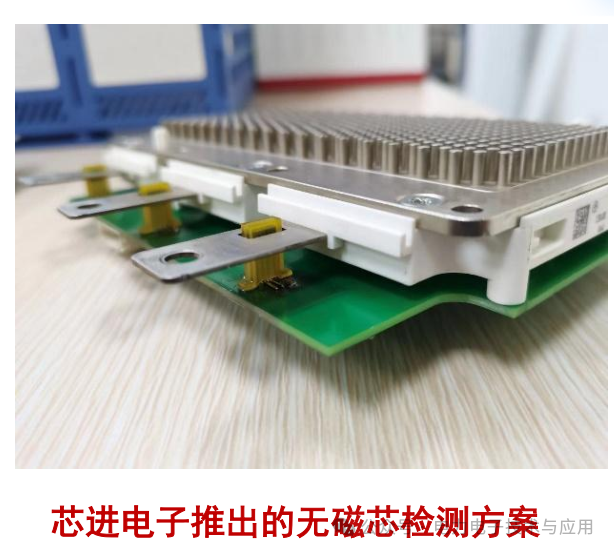

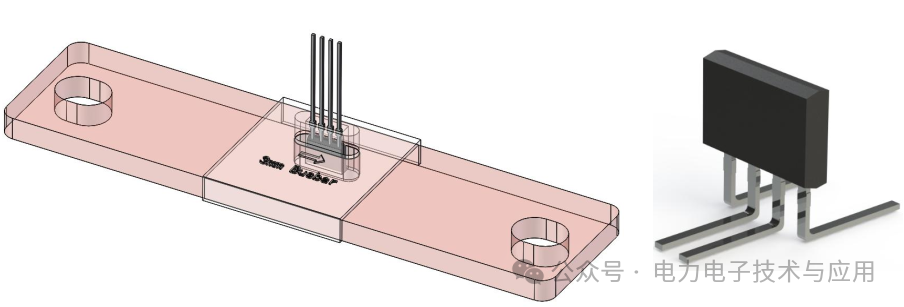

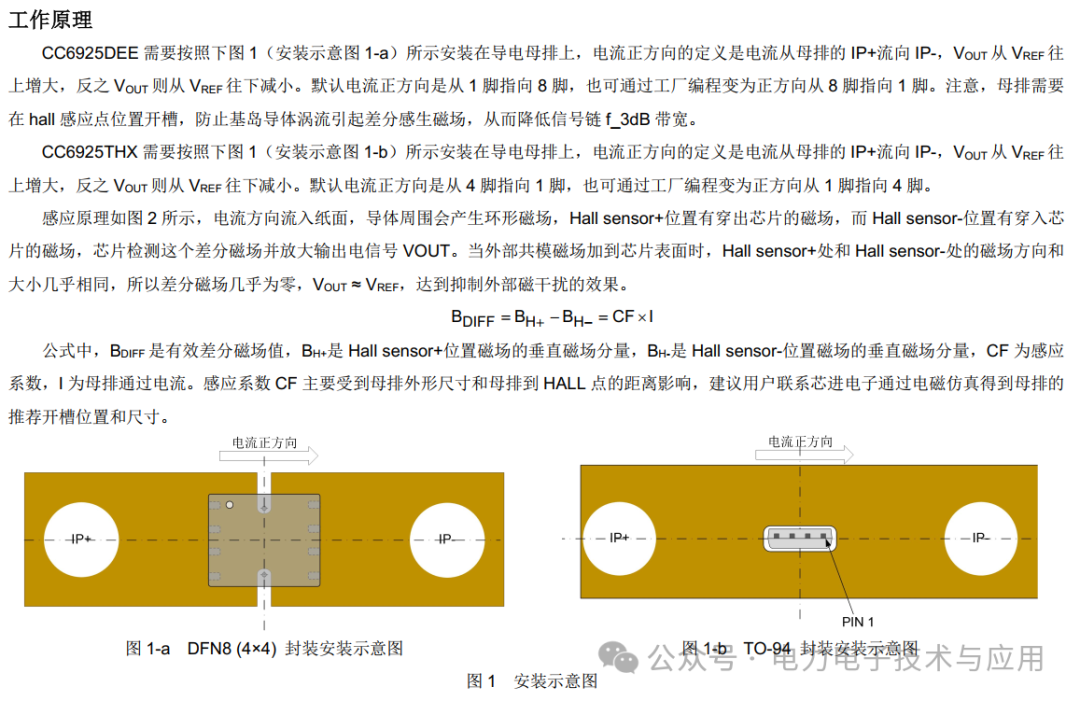

在應用上，為了實現無磁芯的設計，我們需要在傳感器所安裝到的銅排或者分流器上做一些處理，如圖所示，在芯片霍爾敏感元件的兩端，銅排需要開槽，這樣芯片內部霍爾敏感元件可以實現接受到的嘈雜磁場信號更小，在經過兩個霍爾敏感元件進行差分輸出，進一步提高輸出的精度。具備靈敏度常溫誤差±1%，全溫區誤差2%。提供fault引腳，用戶可以編輯過流點，在檢測到電流超過設定的預警值時，報警信號輸出。

CC6925無磁芯非接觸式電流傳感器方案，可以給客戶帶來更小的體積，更好的抗外界磁干擾性，在汽車結構中，各模塊的體積都在追求小而不失性能，對比與常規的霍爾傳感器模塊，CC6925無磁芯方案體積僅為十分之一。為客戶節約出更多的空間，同時達到高精度的大電流測量。

特性

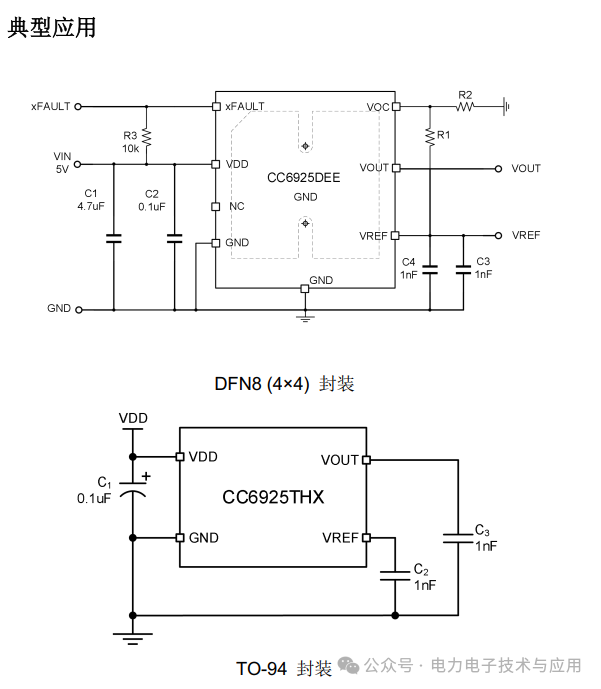

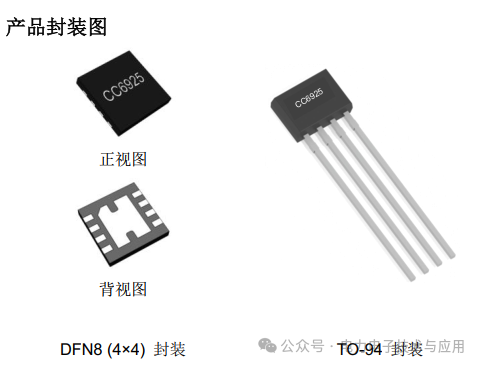

• 過流點 VOC 用戶自設定， 具有低延遲錯誤報警輸出 xFAULT（DFN8 (4×4)）

• 250kHz 信號帶寬， 快速響應磁場變化

• 高 PSRR， 降低電源噪聲干擾

• 低噪聲， 單端模擬輸出

• VREF 功能可選， 可設定為芯片內部共模點輸出或者外部基準輸入

• 零磁場下， 低 VOE 輸出失調

• 靈敏度全溫誤差可達±2.5%

• 差分磁場感應線性霍爾傳感器， 消除外界共模磁場干擾

• 溫度穩定性好， 采用霍爾信號放大電路和溫度補償電路

• 抗機械應力強， 磁參數不會因?yàn)槭芡饨鐗毫Χ?/span>

應用

• 高壓牽引電機逆變器

• 48V / 12V 輔助逆變器

• 冗余電池監測

• 過載和過流檢測

• DC/DC 轉換器

• 智能斷路器

• 電源分配單元(PDU)

• 光伏逆變器

• 電源

差分的霍爾傳感器陣列具備抗磁干擾的能力， 增強了產品的可靠性， 使芯片可應用于復雜的電磁環境中。
