某國產新勢力中大型純電旗艦 SUV，依托前衛外觀設計、豪華全域座艙與全套矩陣智能燈光系統，在高端新能源家用、商務出行賽道建立起差異化產品競爭力。2025 年第四季度該車市場銷量實現跨越式增長，12 月零售銷量登頂國內大型純電 SUV 細分榜單，市場認可度、用戶交付量持續走高。

智能 LED 矩陣大燈是整車主動安全與智能化交互的核心載體，車燈 ECU 作為整套燈光系統的控制中樞，統一承擔遠近光分區調光、日間行車燈、動態流水轉向燈、彎道轉向補光、大燈高度隨動調節、全通道故障診斷上報等核心功能。本次拆解以該車型原廠配套車燈控制單元為實物樣本，逐層拆解外部密封殼體、電磁屏蔽結構、核心 PCB 電路板，系統梳理整車級元器件選型、硬件分層架構、被動散熱工藝與完整驅動電路邏輯。本文僅面向電子工程研發、車燈硬件方案對比開展技術學習與行業交流，嚴禁用于車輛非法改裝、硬件逆向仿制、商用復刻開發等侵權行為。

當下新能源汽車電子電氣架構快速迭代，智能車燈 ECU 逐步從單一照明控制模塊升級為集成驅動、通信、診斷、電機控制的復合域控制器，芯片選型、PCB 布局、散熱設計直接決定大燈長期工作穩定性與整車夜間行車安全。本次拆解完整還原該新勢力車型車燈電控硬件設計思路，客觀分析方案優勢與可優化短板，為行業同類車燈硬件開發提供參考樣本。

ECU 外觀殼體與散熱結構拆解解析

本次拆解樣品為該旗艦 SUV 原廠配套一體式車燈 ECU 總成，整體采用全密封金屬壓鑄外殼封裝，針對車頭長期高溫、水汽侵蝕、路面顛簸振動等嚴苛車載工況做密封防護，拆解后分層結構特征清晰。

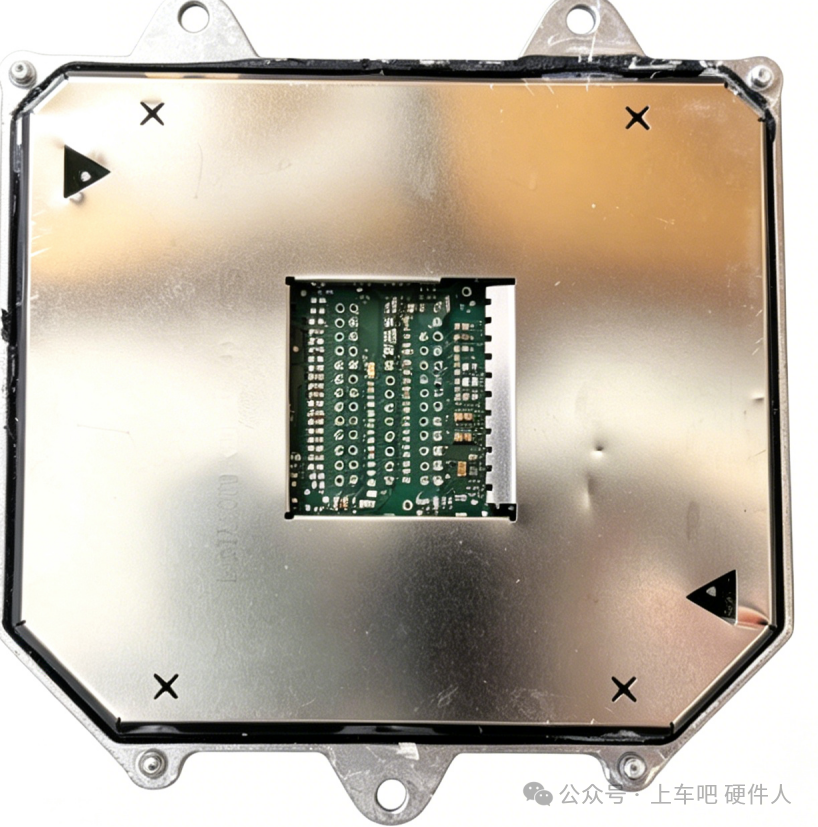

1、正面電磁屏蔽防護結構

拆除 ECU 外層金屬殼體后，電路板正面覆蓋一體式沖壓金屬屏蔽罩，卡扣式限位裝配，無多余密封膠填充。該屏蔽罩核心作用為抑制整車高壓電驅、車載 CAN/LIN 總線、毫米波雷達產生的高頻電磁干擾，避免燈光驅動信號紊亂、LED 頻閃、大燈調節機構失靈等故障。屏蔽罩分區開孔設計，預留芯片散熱空間，兼顧 EMC 電磁兼容與基礎散熱需求，裝配工藝規整，量產一致性表現較好。

2、背部被動散熱固化膠工藝

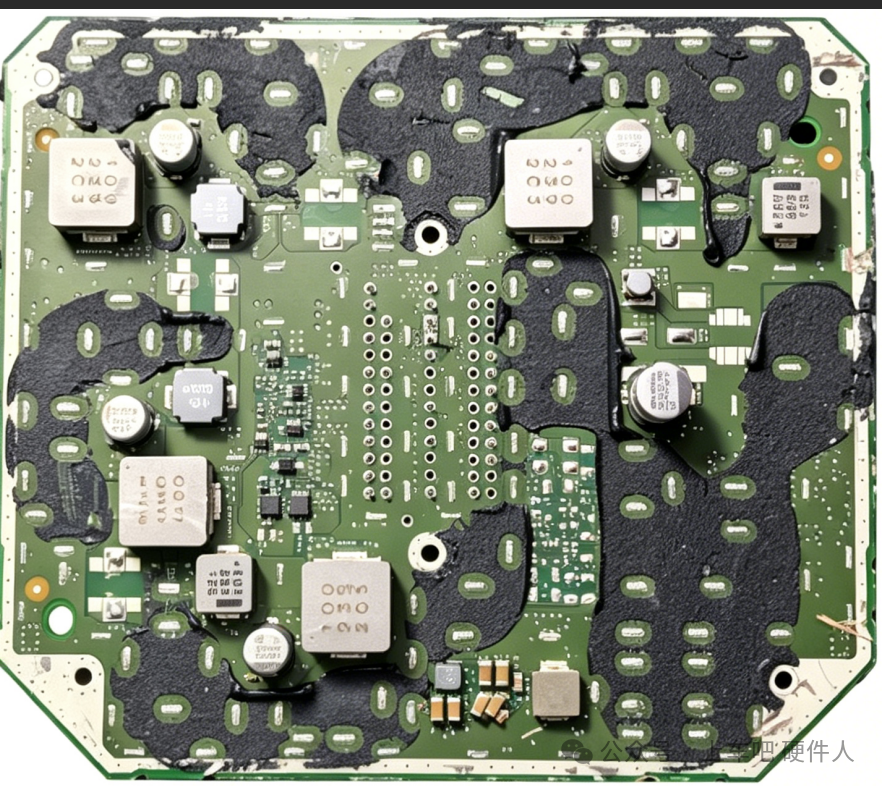

電路板背部大面積填充高導熱固化膠，將 PCB 功率器件運行產生的熱量傳導至金屬外殼，依靠車身迎風氣流完成被動散熱。本次拆解發現一處差異化設計：板載貼片電感、高壓功率電容等主要發熱無源器件背部未額外涂布導熱硅脂，側面反映整車硬件研發團隊通過優化驅動芯片多相工作模式、降低單通道峰值功率的方式控制溫升，證明廠商對模塊長期連續工作的熱平衡具備充足設計余量。

3、PCB 雙面分區布局邏輯

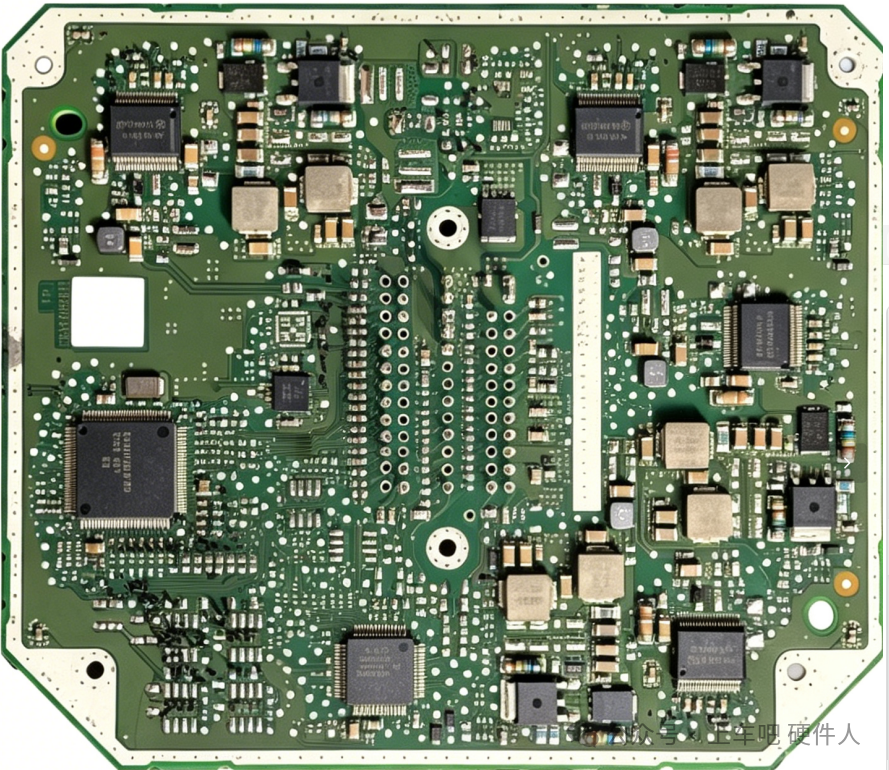

電路板采用雙面分層布局，元器件功能分區明確：正面集中排布主控 MCU、系統基礎電源 SBC、多路 LED 升降壓驅動 IC、大燈隨動步進電機控制芯片等信號與功率核心有源器件；電路板背面僅布設貼片電感、高壓儲能電容、大電流功率回路走線。功率走線加寬加厚，提升載流能力，適配矩陣大燈多串大電流 LED 負載，強弱電走線分區隔離，降低信號串擾風險。

全套車規級核心元器件型號與功能詳解

整套車燈 ECU 硬件全部選用國際一線成熟車規半導體器件，電源供電、主控運算、LED 功率驅動、電機執行、總線通信五大模塊分工清晰，各核心芯片功能拆解如下：

1、主控微控制器：賽普拉斯 CY91F524 系列車規 MCU

作為車燈電控單元運算核心，實時接收車身域控制器下發的燈光控制指令，通過多路 SPI 串行總線向每一路 LED 驅動芯片下發開關、PWM 調光指令；同步持續采集所有燈光通道電壓、電流、芯片溫度數據，執行燈珠開路、短路、過溫故障診斷邏輯，故障信息通過 CAN 總線上傳整車控制器，觸發儀表燈光故障警示。芯片滿足車規寬溫工作標準，具備硬件看門狗、硬件防死機保護，保障燈光系統全天候穩定運行。

2、車載系統基礎電源芯片（SBC）：恩智浦 UJA1131-5V

集成 12V 車載蓄電池降壓穩壓、CAN 總線信號收發、硬件電源保護多重功能，為主控 MCU、全部驅動芯片、通信電路提供穩定 5V 基準供電。芯片內置反接、過壓、浪涌、欠壓保護電路，適配車輛啟動、急加速、充電等電壓波動工況，是當前主流高端新能源車型標準化車身電源解決方案。

3、矩陣 LED 升降壓驅動芯片：安森美 NCV78763（多顆并聯級聯）

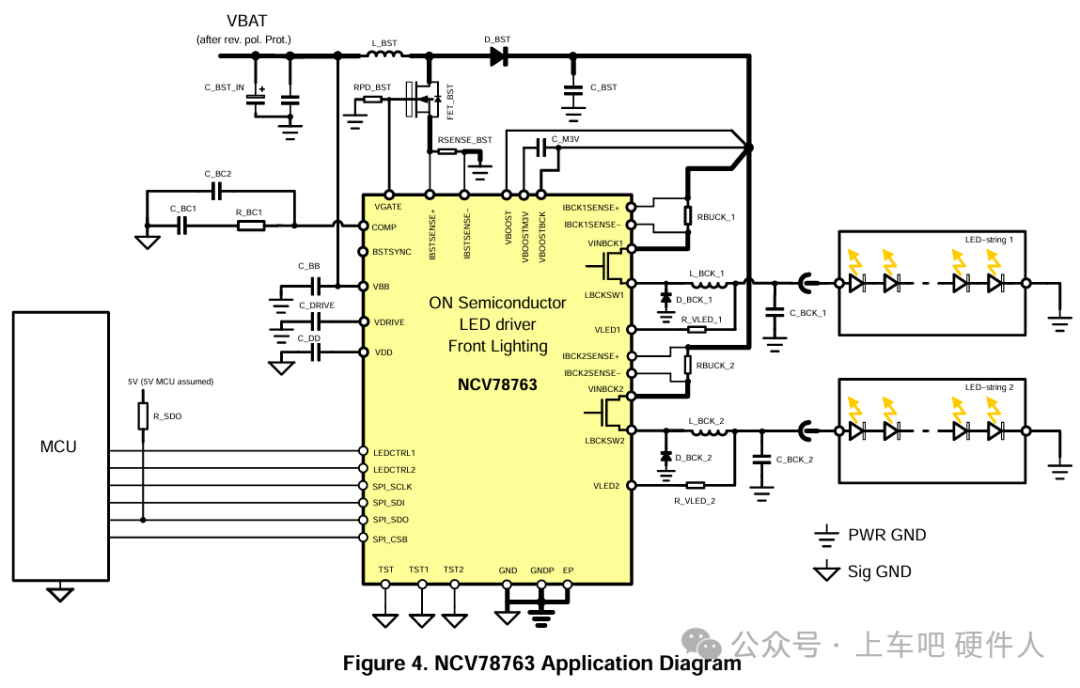

該芯片為汽車前照燈專用單芯片智能功率鎮流器，采用 Boost 升壓 + Buck 降壓兩級驅動架構，單顆芯片內置兩路獨立降壓輸出通道，單通道最高可驅動 60V 串聯 LED 燈組，完美適配近光、遠光、日行燈、流水轉向燈多組光源負載。芯片支持 SPI 可編程配置，可單獨調節每一路 LED 輸出電流與亮度；內置完整車燈故障診斷模塊，MCU 可實時讀取通道異常狀態。當整車燈光通道數量超過兩路時，硬件采用多片 NCV78763 并聯拓展，升壓電路運行多相同步模式，大幅優化輸入濾波效果、降低 EMI 電磁干擾，適配高像素矩陣大燈大功率輸出需求。同一套 PCB 硬件可通過軟件參數配置，兼容高低配車型普通 LED 大燈、像素 ADB 自適應大燈兩種方案，大幅降低車企多版本硬件開發與產線生產成本。

4、大燈隨動步進電機控制器：安森美 NCV70514

專門驅動大燈高度調節、左右彎道補光步進電機，精準控制透鏡模組位移，實現自適應遠近光、彎道自動補光功能。芯片內置電機堵轉實時檢測機制，當機械結構卡滯時自動切斷輸出電流，防止驅動電路過熱燒毀，保障大燈光學調節機構長期可靠工作。

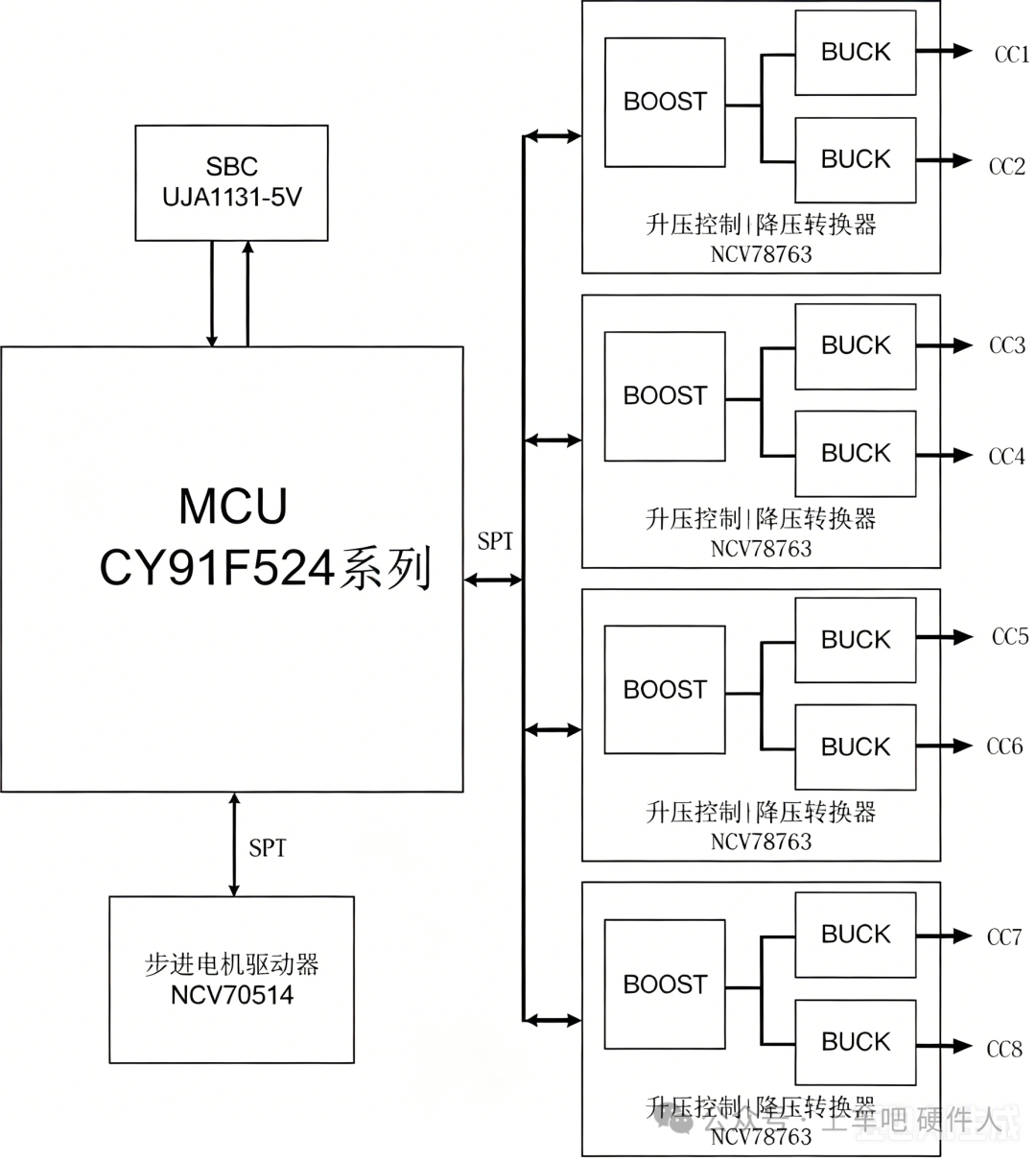

完整硬件驅動系統架構邏輯梳理

整套車燈 ECU 采用SBC 電源中樞 + MCU 總控 + 多路 LED 功率驅動 + 步進電機執行驅動分層式硬件架構，供電、控制、功率輸出、故障反饋鏈路清晰獨立，無功能耦合干擾。

1、供電鏈路

車載 12V 蓄電池輸入 → 恩智浦 UJA1131 SBC 完成穩壓、浪涌防護，輸出穩定 5V 電壓，為主控 MCU、所有驅動芯片、總線通信電路統一供電；

2、主控通信鏈路

CY91F524 MCU 通過多路獨立 SPI 總線，分別對接每一顆 NCV78763 LED 驅動芯片，下發開關、無級調光、分區熄滅等控制指令；

3、LED 功率驅動鏈路

每片 NCV78763 先通過內置 Boost 單元抬升輸入電壓，再通過兩路獨立 Buck 降壓通道輸出恒流驅動 LED 燈串；多顆芯片并聯拓展出 8 路獨立 LED 輸出通道，完整覆蓋遠光、近光、轉向燈、日間行車燈全部照明光源；

4、機械執行鏈路

MCU 輸出控制信號傳輸至 NCV70514 步進電機驅動芯片，驅動大燈光學調節電機完成高低、左右位移調整；

5、故障診斷反饋鏈路

所有驅動芯片實時采集通道電流、溫度、電壓運行數據，經 SPI 總線回傳主控 MCU；檢測到過流、短路、超溫、燈珠斷路等異常時，立即觸發硬件限流保護，同時通過 CAN 總線上傳故障代碼至整車控制器，儀表同步點亮燈光故障提示燈，保障夜間基礎照明不徹底失效。
