為什么USB、HDMI強制用差分線？而你的按鍵電路只用單端？——接口協議早已替你做了選擇！
一、差分信號的“精英接口”陣容

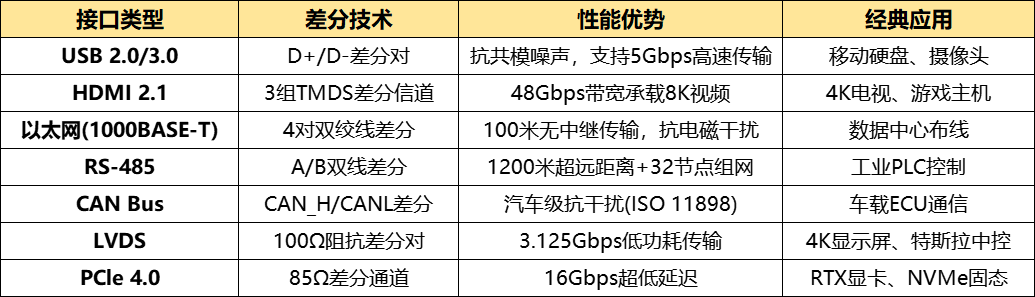

接口標準直接鎖定信號類型，90%場景不由工程師自由選擇：
行業真相：
Type-C接口的24個引腳中，4組差分對（TX±/RX±）用于高速數據；
RJ45網口的8根針腳，實質是4對獨立差分雙絞線；
單端接口如3.5mm耳機孔，僅需信號線+地線即可工作。
二、差分vs 單端：本質差異的三大維度
1、傳輸原理

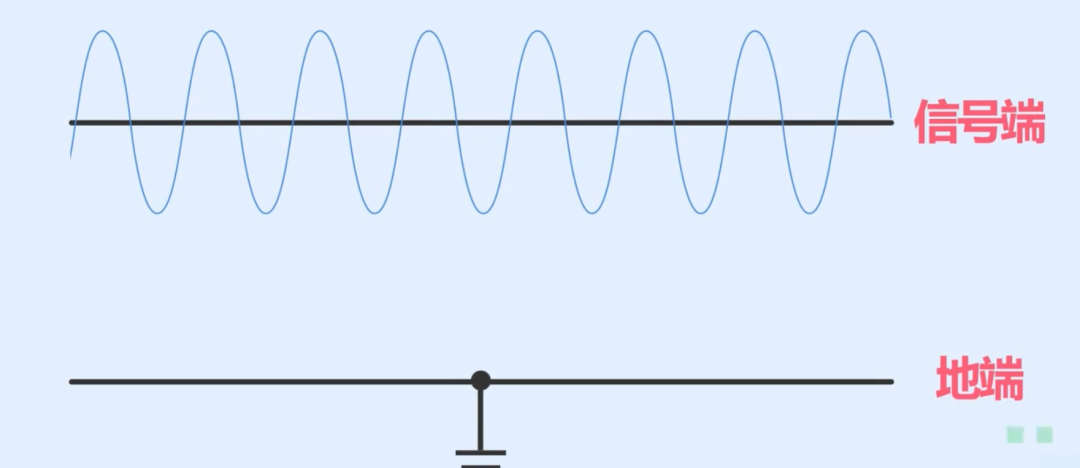

單端信號：
一根信號線+地線構成回路，信號值=導線對地電壓（如3.3V=邏輯“1”）。
致命傷：兩地電位差直接疊加信號（如A點發送1V，B點地電位高0.2V → 接收0.8V）。

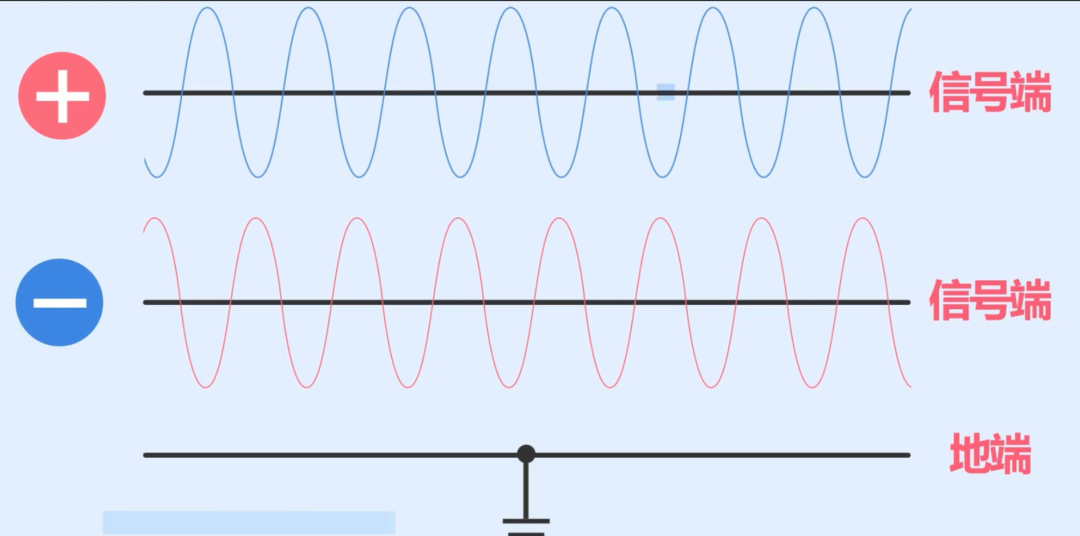

差分信號：
雙線（如D+/D-）傳輸等幅反相信號，接收端僅識別電壓差（如D+1.8V、D-1.5V → 邏輯“1”）。
抗干擾核心：雙線噪聲同步抵消，地電位波動無影響。
2、抗干擾能力
實測對比：電機旁單端信號誤碼率15% → 差分信號僅0.3%。
3、物理設計約束
單端線：自由度高，1根線+地平面即可，成本低（如GPIO控制LED）；
差分對：必須等長、等寬、緊密耦合（間距≤3倍線寬），且阻抗嚴格匹配（USB=90Ω，LVDS=100Ω）。
三、為什么高速接口必須用差分？協議的三重壓迫
1、抗共模噪聲
工業現場電機啟停產生千伏級浪涌，差分雙線的磁場抵消使干擾衰減40倍（單端信號直接癱瘓）。
2、時序精準性
單端信號依賴閾值電壓（如1.65V），溫度漂移±10%即導致誤判；
差分信號靠電壓差跳變判定邏輯（LVDS容差±100mV），時序抖動降低60%。
3、EMI抑制
差分雙線電流方向相反，輻射磁場自抵消→ 通過FCC認證的輻射值降低20dB。
典型案例：
USB 3.0的5Gbps速率下，單端信號會被電源紋波淹沒；
HDMI 2.1的48Gbps帶寬，若改用單端線，線寬需達厘米級才能承載。
四、單端信號的“釘子戶”場景：低成本為王
即使差分已成高端標配，單端仍在三大場景不可替代：
1、板內短距控制
lMCU的GPIO、I2C時鐘線（距離<10cm，速率≤100MHz）；
l省30%布線空間，如手機FPC排線中的背光控制線。
2、消費級音頻傳輸
l3.5mm耳機接口（單端模擬信號）+ 低成本藍牙SBC編碼；
l反例：專業音響改用XLR平衡接口（差分抗舞臺干擾）。
3、傳感器原始輸出
熱敏電阻直接輸出→ 后期用儀表運放轉差分放大（如電子秤應變片）。
